VW Golf 4 generación pertenece a la clase de autos compactos. Fue producido en 1997, 1998, 1999, 2000, 2001, 2002, 2003 y 2004 con carrocería hatchback, station wagon, convertible. En esta publicación, presentaremos una descripción de los diagramas de bloques de fusibles y relés del Volkswagen Golf 4 con una foto de ejemplo, y también ofreceremos circuitos eléctricos completos para descargar. Por separado, observamos el fusible del encendedor de cigarrillos.

Puede haber diferencias en el material presentado y su ubicación. Verifique el propósito actual con la descripción en la cubierta protectora.
Bloques en la cabina

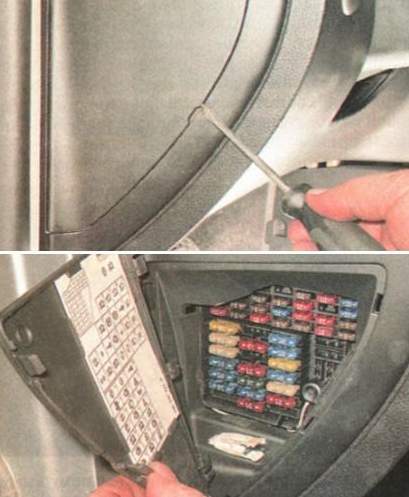

Caja de fusibles
Se encuentra en el extremo izquierdo del salpicadero y se cierra con una tapa protectora.

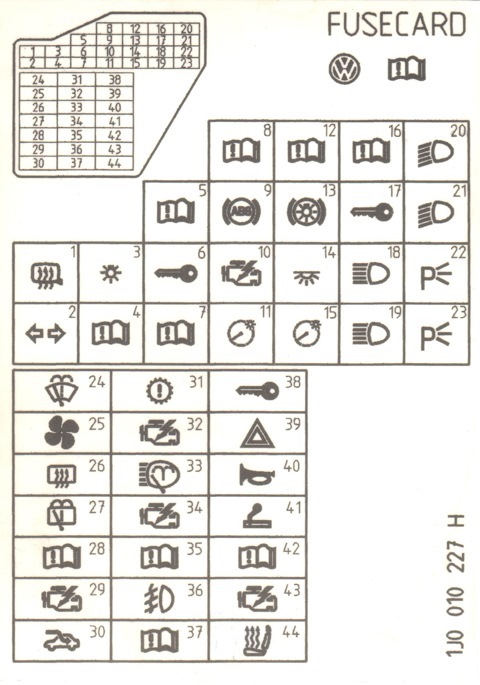

Diagrama de bloques

Designación
| F1 | 10A Luz de iluminación de guantera, espejos con calefacción eléctrica |
| F2 | 10A Indicadores de dirección, señalización de emergencia, corrector eléctrico de faros |
| F3 | 5A Relé de faros antiniebla, atenuador |
| F4 | Lámparas de matrícula 5A |
| f5 | 7.5A Aire acondicionado, sistema de gestión del motor, espejos eléctricos, calefacción de asientos |
| F6 | 5A Cierre centralizado y elevalunas eléctricos |
| f7 | 10A Luces de marcha atrás |
| F9 | 5A ABS, sistema de estabilización de movimiento, sistema de control de tracción |
| F10 | 15A Unidad de control electrónico (ECU) |
| F11 | 5A Tablero de instrumentos |
| F12 | Fuente de alimentación de la herramienta de diagnóstico 7.5A |
| F13 | 10A Lámparas de freno |
| F14 | 10A Lámparas interiores |
| F15 | 5A Tablero de instrumentos, sistema de estabilización de movimiento |
| F18 | 10A Faro derecho (luz de carretera) |
| F19 | 10A Faro izquierdo (luz de carretera) |
| F20 | 15A Faro derecho (luz de cruce), faro derecho (lámpara de descarga de gas), control de faros con lámparas de descarga de gas |
| F21 | 15A Faro izquierdo (luz de cruce), faro izquierdo (lámpara de descarga) |
| F22 | 5A Lámpara de luz lateral (faro derecho) |
| F23 | 5A Lámpara de luz lateral (faro izquierdo) |
| F24 | 20A Motor del limpiaparabrisas, motor del lavaparabrisas |
| F25 | 25A Calentador ventilador, aire acondicionado |
| F26 | 25A Luneta trasera térmica |
| F27 | Motor del limpiacristales del portón trasero 15A |
| F28 | Bomba de combustible 15A |
| F29 | 15A Unidad de control electrónico, encendido |
| F31 | 20A Transmisión automática |
| f32 | Boquillas 10A |
| f34 | 10A Sistema de gestión del motor |
| F35 | Toma 30A 12V |
| F36 | 15A Faros antiniebla |
| F37 | 10A Autorradio, sistema de confort, cierre centralizado, elevalunas eléctricos |
| F38 | 15A Luz del maletero, cierre centralizado, tapón de llenado de combustible |
| F39 | Alarma 15A |
| F40 | Cuerno 20A |
| F41 | Fusible del encendedor de cigarrillos 15A |
| F42 | Autoradio 15A |
| f43 | 10A Sistema de gestión del motor |
| F44 | 15A Asiento calefactable |
El fusible número 41 de 30A es el responsable del encendedor.
Caja de relés
La unidad principal con el relé se encuentra debajo del panel mismo, en el lado del conductor.

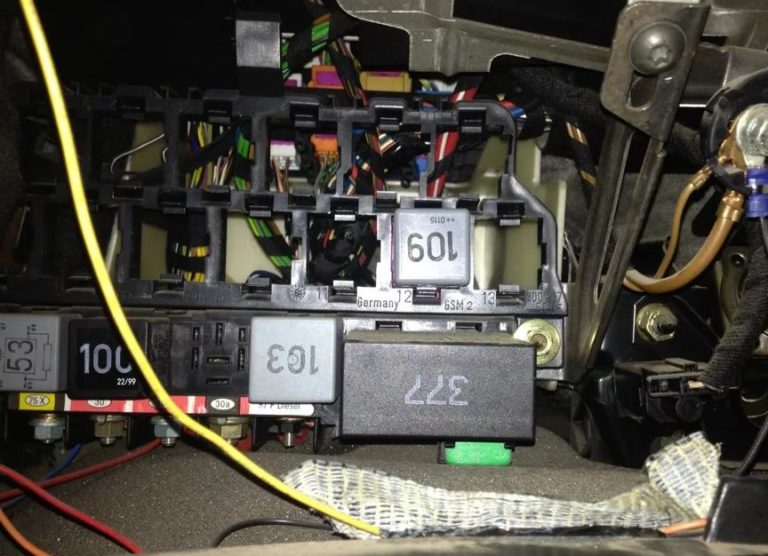

Ejemplo de foto

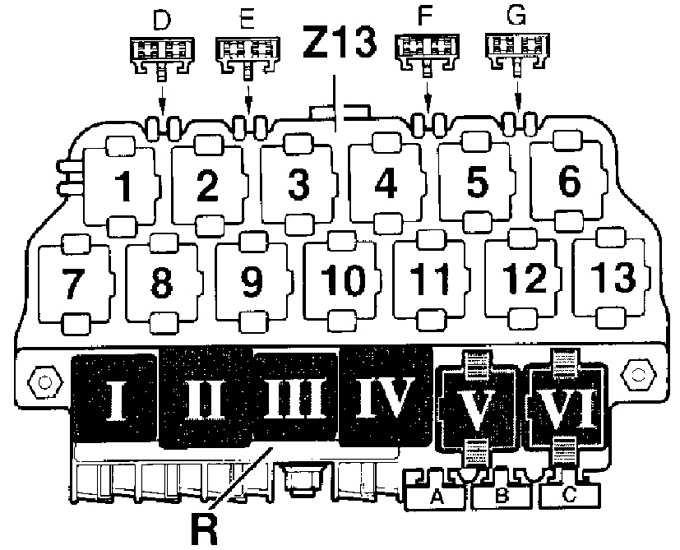

Esquema

Descripción
Bloque R
- I Relé de bocina – Relé 53
- II Contacto relé intermedio X – Relé 100
- III Gratis
- IV Relé de la bomba de combustible. Relé de bujías incandescentes – Relé 409/167/103
- V Relé limpiaparabrisas – Relé 603, 377, 389, 192
- VI Libre
- A Fusible para ajuste eléctrico del asiento
- en gratis
- C Fusible para elevalunas eléctricos, cierre centralizado y retrovisores exteriores térmicos
Bloque Z13
- Relé de faros antiniebla – Relé 53
- Relé de liberación remota de la puerta trasera
- Relé de enclavamiento de arranque
- gratis
- gratis
- Relé de distribución para radio/teléfono – Relé 147
- Relé de control electrónico de velocidad (EPS)
- Relé de iluminación exterior
- Relé Bomba de Combustible (Syncro Diesel) y Centralita de Alarma – TAXI
- Centralita alarma – TAXI
- Relé de enclavamiento de marcha atrás y marcha atrás – Relé 175
- Relé para alimentación de tensión al borne 30
- Relé del ventilador del radiador (A/C)
Fusibles en el bloque Z13
- Libre
- E Ventana eléctrica trasera
- F Luz intermitente de advertencia de robo
- G Bocina de advertencia de robo
Relé de propósito general
Relé (000 953 227 A) – Relé intermitente confort
Relé 53 (141 951 253 B) – Relé bocina, Relé faros antiniebla, Relé bomba gasolina (Diesel, 4Motion),
Relé 79 (191 927 841) – Relé tapa maletero
Relé 87 (191 957 917 A) – Centralita bloqueo rueda libre
Relé 100 (7M0 951 253 A) – Relé NC Relé
103 (357 911 253) – Relé bujías (diésel)
Relé 109 (1J0 906 381 A) – Relé bomba gasolina
Relé 147 (1H0 959 142) – Relé de radio/teléfono
Relé 167 (191 906 383 C) – Contacto cerrado del relé de la bomba de combustible
Relé 175 (3A0 927 181) – Relé de activación del arranque para transmisión automática
Relé 181 (1J0 959 485) – Relé de retardo de apagado del ventilador del radiador
Relé 185 (3B0 911 251) – Relé NC (Interruptor de enclavamiento del motor de arranque)
Relé 192 (1J0 955 531 A) – Unidad de control de limpiaparabrisas/lavaparabrisas intermitente para vehículo m con
relé de sensor de lluvia 206, 444 (1J0 927 841) — Relé con contacto de cierre para vehículos con sistema electrónico de asistencia. Bueno. estable. ESP
Relé 393 (4B0 919 471 A) – Relé de rotura de bombilla
Relé 377 (4B0 955 531 A) – Módulo de control de limpiaparabrisas intermitente Relé 389
(4B0 955 531 C) – Módulo de control de limpiaparabrisas intermitente
Relé 404 (7M0 951 253 C) – Relé universal (APF)
Relé 407 (1J0 947 221 A) – Centralita de portón para vehículos sin cierre centralizado
Relé 409 (191 906 383 C) – Relé bomba de gasolina
Relé 450, 452 (1J0 907 487 B) – Centralita volante multifunción
Relé 456 ( 3U0 941 597 A) – Unidad de control de luces (Skoda Superb)
Relé 603 (4B0 955 531 E) – Unidad de control de limpiaparabrisas/lavaparabrisas intermitente

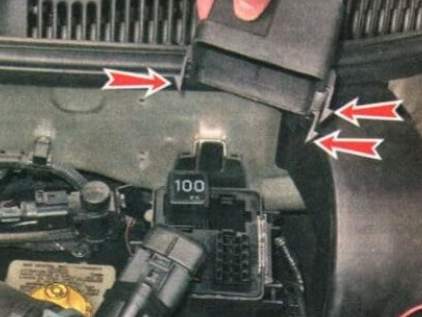

Bloques bajo el capó
Bloque con relé
Una caja de relés adicional se encuentra debajo del capó en el mamparo.

Puede haber un relé: encender la bomba de aire secundario o las bujías incandescentes. El relé de señal de giro y advertencia de peligro está integrado en el propio interruptor de advertencia de peligro. Y la unidad de control para los ventiladores eléctricos del sistema de enfriamiento está instalada en el miembro lateral izquierdo debajo de la batería.

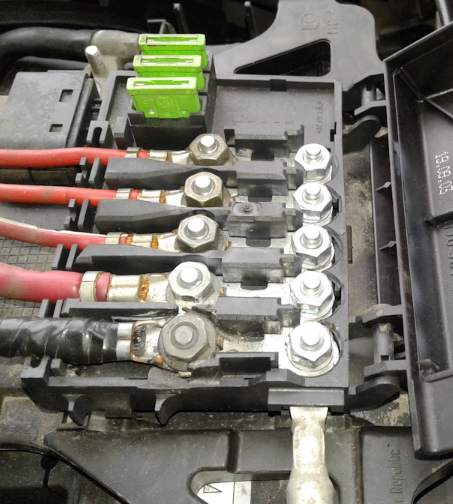

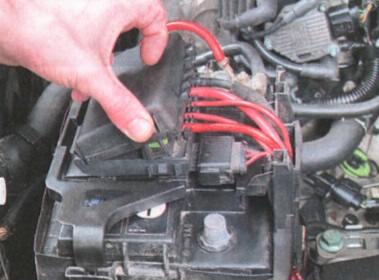

Bloque en la tapa de la batería
Se encuentra en la propia tapa de la batería.

Consta de fusibles y fusibles de alta potencia.

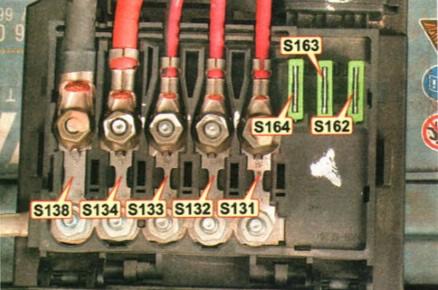

Esquema

Designación
| S131 | Bomba de aire secundaria 50A |
| S132 | 50A Sistema de control del motor |
| S133 | Motor del ventilador de refrigeración del motor 40/50A |
| S134 | 110A Equipo eléctrico |
| S138 | 110/150A Conclusión «B+» del generador |
| S162 | ABS 30A |
| S163 | ABS 30A |
| S164 | Motor del ventilador de refrigeración del motor 30A |
