VW Golf 5 generación se produjo en 2003, 2004, 2005, 2006, 2007, 2008 y 2009 principalmente en el hatchback, con motores de gasolina y diesel. En nuestro material encontrará una designación de las cajas de fusibles y relés de Volkswagen Golf 5 con diagramas y fotografías. Vamos a mostrar la ubicación de todas las unidades de control electrónico. Por separado, notamos el fusible responsable del encendedor de cigarrillos. Este material también le será útil al propietario de autos Volkswagen Jetta 5, ya que estos modelos tienen un circuito eléctrico similar.
Contents

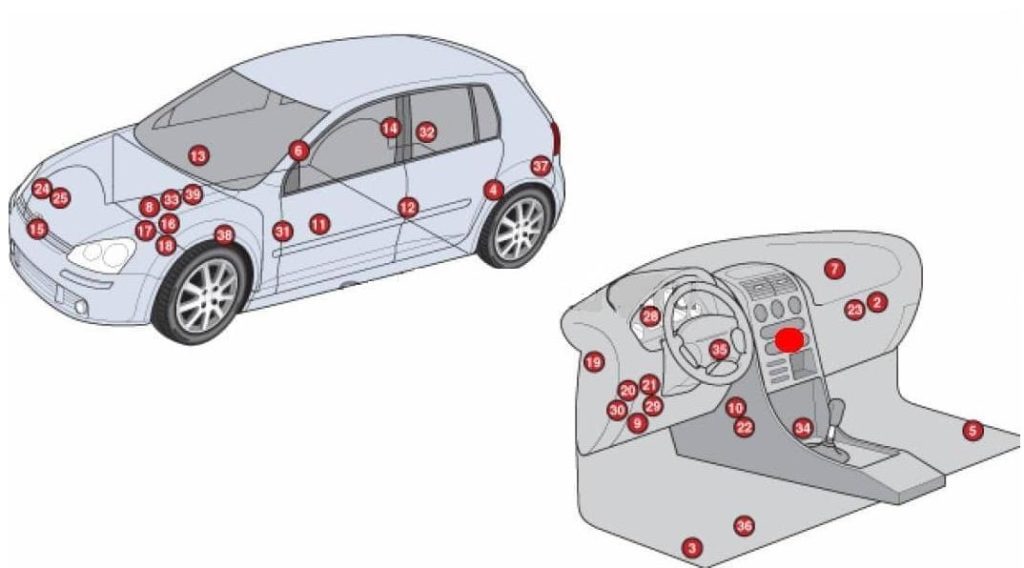

Disposición
Diagrama
Designación
| 1 | Unidad de control electrónico del aire acondicionado |
| 2 | Unidad de control del motor del ventilador del aire acondicionado/calefacción |
| 3 | Sensor de impacto lateral, lado del conductor |
| 4 | Sensor de impacto lateral, trasero izquierdo |
| 5 | Sensor de impacto lateral, lado del pasajero |
| 6 | Sensor de impacto lateral, trasero derecho |
| 7 | Sensor de inclinación del vehículo (sistema antirrobo) |
| 8 | batería acumuladora |
| 9 | Conector de diagnóstico (DLC) |
| 10 | Conector de bus de datos |
| 11 | Unidad de control eléctrico de la puerta del conductor – en la puerta |
| 12 | Centralita eléctrica puerta trasera izquierda |
| 13 | Unidad de control para equipo eléctrico de la puerta del pasajero – en la puerta |
| 14 | Centralita eléctrica puerta trasera derecha |
| 15 | Unidad de control del motor del ventilador de refrigeración – en el motor del ventilador de refrigeración |
| 16 | Caja de fusibles / relés, compartimiento del motor 1 |
| 17 | Caja de fusibles / relés, compartimiento del motor 2 |
| 18 | Caja de fusibles/relés, compartimiento del motor 3 – Caja de fusibles/relés debajo del motor 1 |
| 19 | Caja de fusibles/relés, grupo de instrumentos 1 |
| 20 | Caja de fusibles/relés, tablero de instrumentos 2 |
| 21 | Caja de fusibles/relés, grupo de instrumentos 3 |
| 22 | Unidad de control del alcance de los faros (modelos con faros de xenón |
| 23 | Resistencia del motor del ventilador del calentador |
| 24 | pitido 1 |
| 25 | pitido 2 |
| 28 | Unidad de control del cuadro de instrumentos |
| 29 | Unidad de control multifunción 1 – en la caja de fusibles / relés del tablero de instrumentos 3 – funciones: encendedor de cigarrillos, control de crucero, luces antiniebla, luces de advertencia de peligro, faros, desempañador de luneta trasera, bocina, luces interiores, limpiaparabrisas / lavaparabrisas trasero, luces de marcha atrás, delantera dimensiones, luces de freno, lavaparabrisas, limpiaparabrisas |
| 30 | Unidad de control multifunción 2 – funciones: Sistema antirrobo, portón trasero / cerradura de portón trasero, portón trasero / abridor de portón trasero, cierre centralizado, retrovisores exteriores eléctricos, elevalunas eléctricos, accionamiento para abrir la tapa del depósito de combustible, techo corredizo |
| 31 | Unidad de control del sensor NOx – debajo del cuerpo |
| 32 | Unidad de control del sistema de aparcamiento – maletero derecho |
| 33 | Unidad de control de la dirección asistida: encima de la cremallera de la dirección |
| 34 | Unidad de control electrónico SRS |
| 35 | Unidad de control de la electrónica de la columna de dirección |
| 36 | Unidad de control del teléfono: debajo del asiento, si está instalado |
| 37 | Unidad de control de remolque – maletero izquierdo |
| 38 | Unidad de control de la caja de cambios electrónica – detrás del paso de rueda |
| 39 | Unidad de control del limpiaparabrisas – en el resonador del sistema de admisión |
Compartimiento del motor

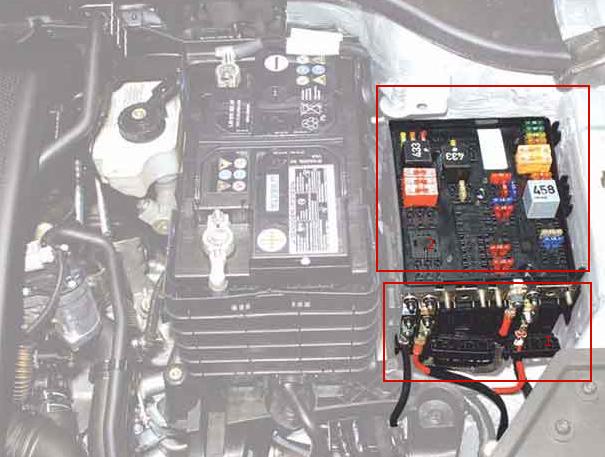

La caja de fusibles y relés se encuentra al lado de la batería y está cubierta por una cubierta protectora. Consta de dos cajas. 1- Departamento de fusibles de alta potencia en forma de eslabones fusibles. 2 – sección de fusibles y relés.
Caja de fusibles y relés
Tipo 1

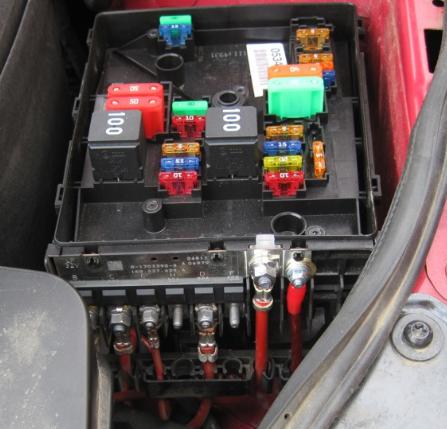

Foto por ejemplo

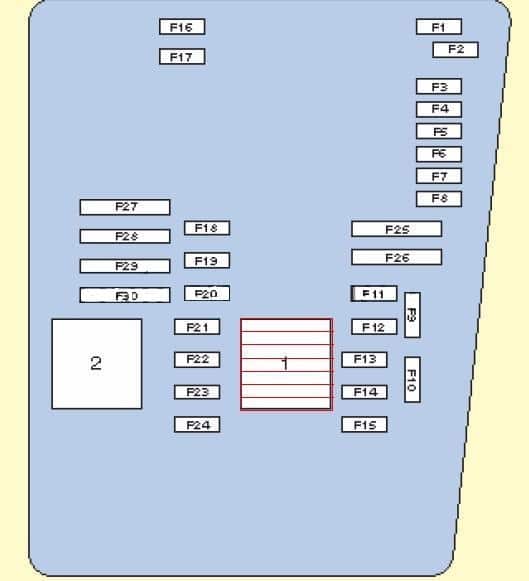

Diagrama
Cita
| 1 | Relé de control del motor |
| 2 | Relé de la bomba de aire de salida |
| F1 | (30A) Limpiaparabrisas |
| F2 | (5A) Módulo de control de la electrónica de la columna de dirección / (30A) Unidad mecatrónica de la caja de cambios DSG |
| F3 | (5A) Centralita red de a bordo |
| F4 | (30A) módulo de control ABS |
| F5 | (15A) Módulo de control de caja de cambios |
| F6 | (5A) Tablero de instrumentos |
| F7 | (40A) Relé de potencia |
| F8 | (15A) Sistema de audio / Unidad principal |
| F9 | (5A) Centralita telefónica |
| F10 | (5A / 10A) Centralita electrónica de control del motor |
| F11 | (20A) Unidad de control de calefacción auxiliar |
| F12 | (5A) Bus de datos CAN, unidad de control de puerta de enlace |
| F13 | (15A / 30A) Centralita electrónica de control del motor |
| F14 | (20A) Sistema de gestión del motor, bobina de encendido |
| F15 | (5A / 10A) Sistema de gestión del motor, sonda lambda |
| F 16 | (30A) Módulo de control ABS, faro derecho |
| F17 | (15A) Cuerno |
| F18 | (30A) Sistema de audio |
| F19 | (30A) Limpiaparabrisas / lavaparabrisas |
| F20 | (10A) Bomba de agua |
| F21 | (10A / 15A) Sistema de gestión del motor, sonda lambda, embrague magnético del ventilador de accionamiento |
| F22 | (5A) Interruptor de posición del pedal del embrague |
| F23 | (5A / 10A / 15A) Sistema de gestión del motor, regulador de presión de combustible, relé de bomba de aire secundario |
| F24 | (10A) Sistema de gestión del motor, válvula EGR, válvula solenoide |
| F25 | (40A) centralita ABS |
| F26 | (30A) faro izquierdo |
| F27 | (50A) Módulo de control de bujías incandescentes |
| F28 | (40A) Circuitos principales de encendido |
| F29 | (50A) Fusible térmico 1 para ajuste del asiento |
| F30 | (40A) Sistema de arranque (50A) Relé para contacto de descarga X |
Tipo 2

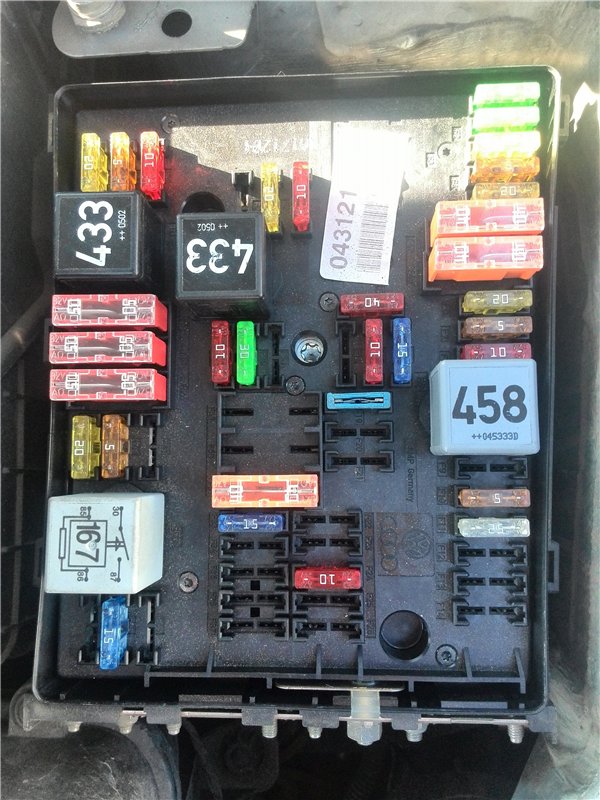

La foto

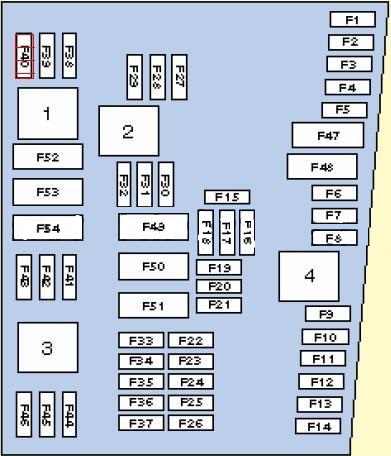

Diagrama
Designación
| 1 | Relé 2 circuitos de encendido principal |
| 2 | Relé de arranque |
| 3 | Relé de la bomba de combustible: 1,4 (BCA) / 1,6 (BGU) |
| 4 | Relé 1 de los circuitos de encendido principales |
| F1 | (30A) ABS |
| F2 | (30A) ABS |
| F3 | (20A) Módulo de control multifunción 2 |
| F4 | (5A) Módulo de control multifunción 1 |
| F5 | (20A) Cuerno |
| F6 | (5A / 20A) Gestión del motor |
| F7 | (5A) Interruptor de luz de freno (sensor de posición del pedal del freno), sensor de posición del pedal del embrague |
| F8 | (10A) Módulo de control del motor del ventilador de refrigeración, gestión del motor |
| F9 | (10A) Gestión del motor |
| F10 | (10A) Gestión del motor |
| F11 | (25A) Gestión del motor – gasolina |
| F12 | (15A) Gestión del motor |
| F13 | (20A) Transmisión automática |
| F14 | – |
| F15 | (40A) Arrancador |
| F 16 | (15A) Módulo de control de la electrónica de la columna de dirección |
| F17 | (10A) Tablero de instrumentos |
| F18 | – |
| F19 | (15A) Sistema de audio, sistema de navegación |
| F20 | (10A) Teléfono |
| F21 | – |
| F22 | – |
| F23 | (10A) Sistema de control de crucero |
| F24 | (10A) Conector de bus de datos |
| F25 | – |
| F26 | (5A) Gestión del motor – Diésel |
| F27 | (10A) Calentador de ventilación del cárter |
| F28 | (20A) Transmisión automática |
| F29 | (20A) Gestión del motor |
| F30 | (20A) Calefacción / aire acondicionado |
| F31 | (25A) Limpiaparabrisas |
| F32 | (10A) Gestión del motor |
| F33 | (15A) Bomba de refuerzo de combustible |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Regulación del alcance de los faros |
| F39 | (5A) Sensor de temperatura del aceite del motor, grupo de instrumentos |
| F40 | (20A) Caja de fusibles / relés del salpicadero 1 (F1-F11 / F29-F31) |
| F41 | – |
| F42 | (5A) Gestión del motor – Gasolina |
| F43 | – |
| F44 | – |
| F45 | – |
| F46 | – |
| F47 | (40A) Módulo de control multifunción 1 |
| F48 | (40A) Módulo de control multifunción 1 |
| F49 | (50A) Módulo de control multifunción 1 |
| F50 | (40A) Sistema de audio |
| F51 | (50A) Módulo de control de bujías incandescentes |
| F52 | (50A) Módulo de control multifunción 1 |
| F53 | (50A) Caja de fusibles/relés del salpicadero 1 (P32-B37), Caja de fusibles/relés del salpicadero 2 (F4) |
| F54 | – |
Caja de fusibles

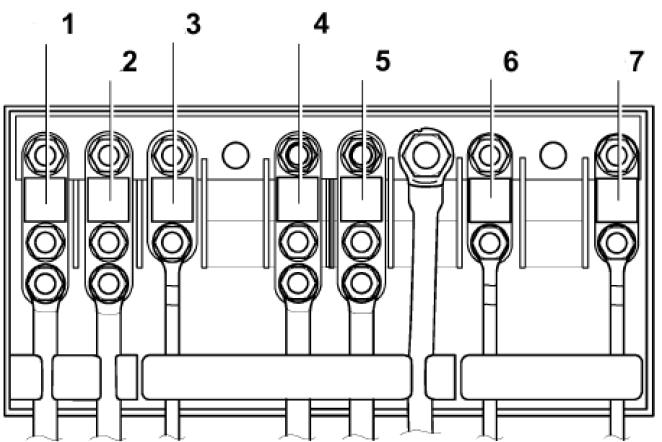

Tipo 1
Funciones
- 150A / 200A – Generador
- 80A – Unidad de control de dirección asistida
- 50A – Ventilador del radiador y su centralita
- 40A – Relé de calefacción de baja potencia o Equipo adicional
- 100A – Fusibles en cabina
- 80A – Fusibles en cabina, 100A – opcional
- 30/40 / 50А – Conexión de remolque y equipamiento adicional

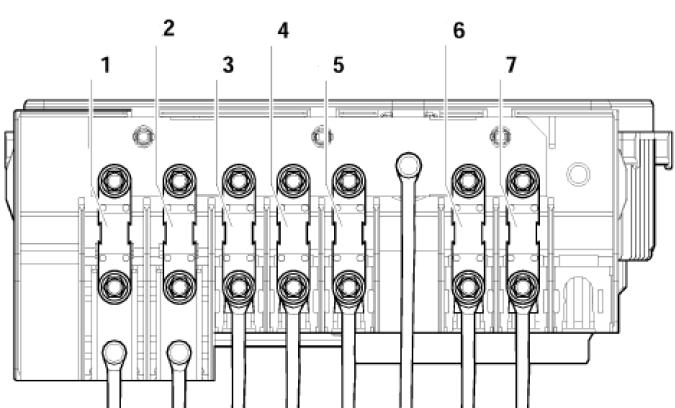

Tipo 2
Designación
- 150A / 200A – Generador
- 80A – Unidad de refuerzo de dirección
- 50A – Ventilador del radiador y su centralita
- 40A – Fusibles en cabina
- 100A – Fusibles en cabina, 80A – equipamiento adicional
- 80A – Fusibles en cabina, 100A – opcional
- 50A – Reserva
En algunos modelos, los relés adicionales pueden estar ubicados fuera de la unidad: el relé de control de las bujías incandescentes y el relé de la bomba de suministro de aire.
Compartimiento de pasajero
Caja de fusibles

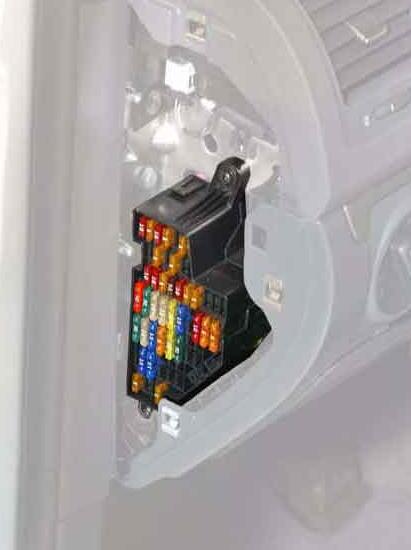

Está ubicado al final del tablero del lado del conductor detrás de la cubierta protectora.

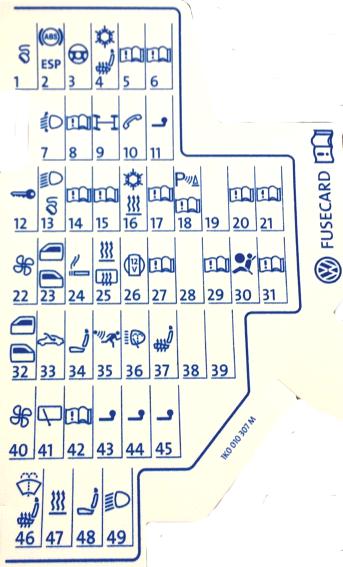

Diagrama
Asignación
| F1 | (10A) Conector de diagnóstico DLC, Unidad de control del motor, Relé para funcionamiento del calentador auxiliar |
| F2 | (5A) ABS, ESP |
| F3 | (10A) Dirección asistida, (5A) módulo de control de bolsas de aire |
| F4 | (5A) Asientos calefactables, calefacción/aire acondicionado, centralita de aire acondicionado, sensor de temperatura y nivel de aceite, luz de marcha atrás |
| F5 | (5A) Interruptor de luz de freno (sensor de posición del pedal de freno), sensor de posición del pedal de embrague, unidad de control para iluminación adaptativa y regulación del alcance de los faros, en el faro derecho |
| F6 | (5A) Conector de bus de datos, gestión del motor, unidad de control en el cuadro de instrumentos, unidad de control para iluminación adaptativa y regulación del alcance de los faros, en el faro izquierdo |
| F7 | (5A) Módulo de control de nivelación de faros, retrovisor interior |
| F8 | (5A) Espejo retrovisor interior, (10A) – Unidad de control del remolque |
| F9 | (5A) Unidad de control electrónico 4WD, sistema de navegación |
| F10 | (5A) Teléfono, unidad de detección de asiento ocupado |
| F11 | (5A) Módulo de control del remolque |
| F12 | (10A) Módulo de control de puerta (conductor), módulo de control de puerta (pasajero), cierre centralizado |
| F13 | (10A) Toma de diagnóstico, interruptor de luces, sensor de lluvia y luz |
| F14 | (5A) Conmutador de luz de freno (sensor de posición del pedal de freno), centralita caja de cambios automática, centralita ABS |
| F15 | (7.5A) Módulo de control multifunción (iluminación interior) |
| F 16 | (10A) Calefacción / aire acondicionado, unidad de control de selección de antena |
| F17 | (5A) Sistema de audio, sensor de lluvia (limpiaparabrisas), bocina de alarma antirrobo |
| F18 | (5A) Módulo de control de estacionamiento, sensor de posición de la palanca selectora |
| F19 | (5A) Registrador de datos de emergencia |
| F20 | (5A) Sistema de frenos antibloqueo |
| F21 | (5A) Unidad de control para limitación del régimen máximo del motor, espacio para los pies delantero izquierdo (vehículos especiales) |
| F22 | (40A) Ventilador de suministro |
| F23 | (30A) Elevalunas eléctricos, módulo de control de puertas |
| F24 | (25A) Fusible del encendedor de cigarrillos, delantero y trasero, unidad de control central del sistema de confort |
| F25 | (25A) Módulo de control multifunción (calefacción de luneta trasera, centralita de aire acondicionado, selector de modo de funcionamiento y calefacción) |
| F26 | (20A) Conector de carga (toma) (25A) Centralita puerta trasera |
| F27 | (15A) Gestión del motor (bomba de combustible) |
| F28 | (25A) Inversor con toma para vehículos especiales |
| F29 | (10A) Gestión del motor |
| F30 | (5A) Airbag (10A) Inyectores (20A) centralita cambio automático |
| F31 | (5A) Luces de marcha atrás (20A) Bomba de vacío de freno |
| F32 | (15A) Ventanas eléctricas |
| F33 | (25A) Lucas |
| F34 | (15A) Asientos eléctricos |
| F35 | (5A) Sistema antirrobo |
| F36 | (20A) Lavafaros |
| F37 | (30A) Asientos calefactables |
| F38 | (20A) Relé de bocina, alarma antirrobo, unidad de control central del sistema de confort |
| F39 | – |
| F40 | (40A) Calefacción / aire acondicionado |
| F41 | (15 / 20A) Limpiacristales / lavaparabrisas trasero |
| F42 | (15 / 20A) Lavaparabrisas, Encendedor de cigarrillos |
| F43 | (15A) Módulo de control de remolque |
| F44 | (20A) Módulo de control de remolque |
| F45 | (15A) Módulo de control de remolque |
| F46 | (5A) Boquillas del sistema de aire acondicionado/calefacción, calentador y lavaparabrisas |
| F47 | (5A) Calefacción / aire acondicionado |
| F48 | (7.5A) Asiento eléctrico, mando de ajuste de la columna de dirección, linterna Mag-Lite y cargador de walkie talkie |
| F49 | (7.5) Interruptor de luz |
Según la configuración y el año de fabricación, los fusibles 24 o 42 son los responsables del encendedor.
Caja de relés

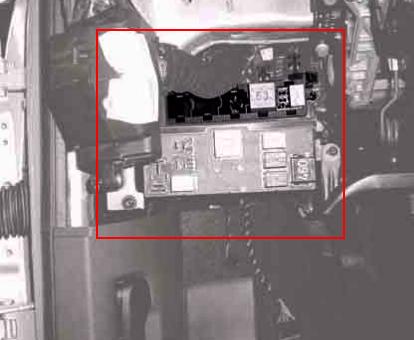

La caja de relés está ubicada debajo del tablero del lado del conductor y consta de 2: principal y adicional.
Principal
Diagrama
Designación
| 1 | – |
| 2 | Relé de espejo térmico |
| 3 | – |
| 4 | Relé para unidad de control multifunción |
| 5 | Relé luneta trasera térmica |
| 6 | Relé de bocina |
| 7 | Relé bomba lavaparabrisas 1 |
| 8 | Relé 2 de la bomba del lavaparabrisas |
| 9 | Relé para circuitos auxiliares de encendido |

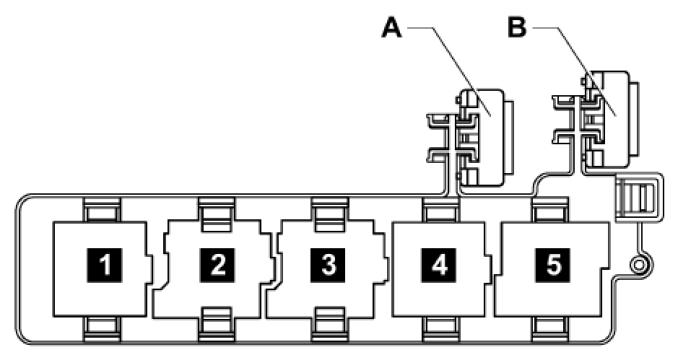

Adicional
Diagrama
Cita
| 1 | Relé bomba lavafaros |
| 2 | Relé de la bomba de combustible de refuerzo: diésel |
| 3 | Relé de arranque |
| 4 | Relé bomba lavafaros |
| 5a | Relé de arranque (sistema de combustible) |
| 5b | Relé para calentador auxiliar |
| A | 30A Fusible térmico 1 para ajustar la posición del asiento del conductor |
| B | Conductor de ajuste de asiento de 2 fusibles térmicos de 30 A |
