El VW Golf de séptima generación ha estado en producción desde 2012. Años de producción 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020. Disponible en carrocerías hatchback y station wagon con motores turbo gasolina y turbo diesel. En esta publicación mostraremos dónde se ubican los bloques de fusibles y relés en el Volkswagen Golf 7, así como sus fotografías y diagramas describiendo el propósito de los elementos. Tenga en cuenta el fusible responsable del encendedor de cigarrillos. Al final del material, puede descargar el manual del equipo eléctrico del Golf 7. Si posee la generación anterior del modelo, lea su descripción: Golf 6.
El propósito de algunos elementos en los diagramas puede diferir del que se muestra y depende del año de fabricación, la configuración y el país de entrega. En caso de dificultad, póngase en contacto con su distribuidor más cercano.
Bloque en la cabina
Se encuentra detrás de la guantera, del lado del conductor. Para acceder, tire firmemente del lado izquierdo en la dirección de la flecha.
Foto – ejemplo
Junto a él está la unidad de control de red integrada.
Esquema
Descripción
| F1 | – |
| F2 | – |
| F3 | – |
| F4 | 10A Unidad de control de la red de a bordo, Sistema antirrobo (7.5A) Panel de control del sistema de información y mando (Infotainment) |
| F5 | Interfaz de diagnóstico a bordo del bus de datos 5A |
| F6 | Sensor antirrobo 5A |
| F7 | 10A Mandos de calefacción y aire acondicionado, Módulo de control de calefacción, Unidad de control Climatronic, Módulo de control de aire acondicionado, Palanca selectora de cambios automáticos, Radiador de calefacción auxiliar del refrigerante del motor, Relé de luneta trasera térmica, Receptor de frecuencia |
| F8 | 10A Conmutador rotativo de luces, Pulsador de freno de estacionamiento electromecánico, Sensor de humedad, lluvia y luz, Conexión para diagnóstico |
| F9 | – |
| F10 | Control de pantalla 10A |
| F11 | Módulo de control 10A AWD |
| F12 | 20A Módulo de control de electrónica de información, componentes del sistema de infoentretenimiento |
| F13 | Módulo de control electrónico de amortiguación 15A |
| F14 | 30A Módulo de control del ventilador de aire de suministro |
| F15 | 10A Centralita electrónica bloqueo dirección |
| F 16 | Amplificador 7.5A señal móvil de 2 vías (teléfono), amplificador de antena, convertidor de voltaje para módulo de carga USB |
| F17 | 5A Módulo de control del grupo de instrumentos |
| F18 | Cámara de visión trasera de 7,5 A, interruptor de desbloqueo de la tapa trasera |
| F19 | 7.5A Interfaz del sistema de acceso/lanzamiento |
| F20 | 15A Ajuste del asiento |
| F21 | – |
| F22 | – |
| F23 | 40A Centralita red de a bordo, faro y alumbrado exterior |
| F24 | Módulo de control de techo corredizo eléctrico 30A |
| F25 | Módulo de control de la puerta del conductor y del pasajero 30A |
| F26 | 20A Centralita red de a bordo, 30A Asiento delantero calefactable |
| F27 | Módulo de control del sistema de sonido digital 30A |
| F28 | Módulo de control de remolque 20A |
| F29 | – |
| F30 | Módulo de control de pretensores 25A |
| F31 | 40A Centralita red de a bordo, faro y alumbrado exterior |
| F32 | Sistema de asistencia al conductor con cámara frontal de 7.5A, módulo de control remoto, módulo de control de asistencia de estacionamiento, módulo de control de estacionamiento en paralelo |
| F33 | Módulo de control de bolsas de aire 5A |
| F34 | 7.5A Interruptor de luz, espejo retrovisor interior, botón indicador de control de presión de neumáticos, interruptor de luz de marcha atrás, sensor de calidad del aire, botón de freno de estacionamiento electromecánico |
| F35 | 10A Toma de diagnóstico, espejo retrovisor interior con atenuación automática, ajuste del ángulo de los faros y de las luces largas, motor de nivelación de faros |
| F36 | 10A Luz de circulación diurna y de estacionamiento y su módulo de control – derecho |
| F37 | 10A Luz diurna y de estacionamiento y su módulo de control – izquierda |
| F38 | 20A Unidad de control de remolque |
| F39 | 30A Módulo de control de la puerta del pasajero delantero, motor de la ventana trasera derecha, módulo de control de la puerta del conductor, motor del ajustador de la ventana trasera izquierda |
| F40 | Encendedor de cigarrillos 20A , toma de 12 V |
| F41 | 10A Centralita electrónica columna de dirección |
| F42 | 40A Unidad de control de la red de a bordo, Lavaparabrisas, Cierre centralizado |
| F43 | 30A Centralita red de a bordo |
| F44 | Módulo de control de remolque 15A |
| F45 | 15A Ajuste del asiento del conductor y del pasajero |
| F46 | – |
| F47 | 15A Motor del limpiaparabrisas trasero |
| F48 | – |
| F49 | 5A Sensor de posición del pedal del embrague, relé de arranque |
| F50 | – |
| F51 | 25A Módulo de control de pretensores de cinturón de seguridad delantero derecho |
| F52 | – |
| F53 | 30A Luneta trasera térmica |
El fusible número 40 de 20A es el responsable del encendedor.
- R1 Relé para sistema de dosificación de agente reductor -J963-
- R2-
- R3-
- R4 Borne 15 relé de alimentación -J329-
- R5 Relé luneta trasera térmica -J9-
- Toma R6 relé -J807-
Bloque debajo del capó

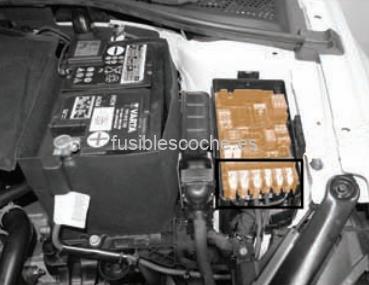

Está ubicado en el lado izquierdo del espacio del motor, al lado de la batería y está cerrado con una cubierta protectora.

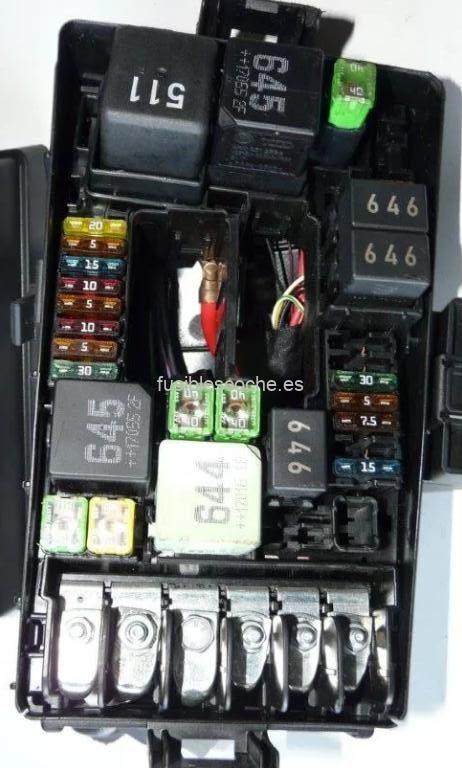

Foto – ejemplo

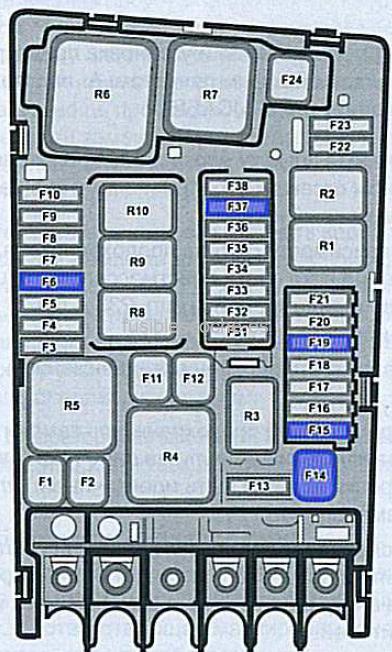

Esquema
Objetivo
| F1 | Centralita ABS 40A |
| F2 | Centralita ABS 40A |
| F3 | Módulo de control del motor 15A |
| F4 | 5A Sensor de temperatura del nivel de aceite, válvula de control de presión de aceite, interruptor térmico, ajustador del árbol de levas de admisión, sensor de concentración de etanol |
| F5 | 10A Regulador de presión y válvula dosificadora de combustible |
| F6 | 5A Interruptor de luz de freno |
| F7 | 7.5A Válvula reguladora de presión de combustible, Electroválvula del circuito de agua, Bomba de refrigeración del aire de carga 10A Bomba de apoyo de la calefacción |
| F8 | Sensor de oxígeno 10A (sonda lambda) |
| F9 | 5A Bobina de encendido 20A Elemento calefactor de evaporación temprana |
| F10 | Módulo de control de bomba de combustible 15/20A |
| F11 | 40A Calentador auxiliar elemento calefactor |
| F12 | 40A Calentador auxiliar elemento calefactor |
| F13 | Caja de cambios 30A (caja de cambios DSG de la unidad mecatrónica) |
| F14 | Parabrisas calefactable 40A |
| F15 | Cuerno 15A |
| F 16 | 20A Relé para alimentación de componentes electrónicos del motor 7.5A Relé para válvulas de cierre de gas |
| F17 | 7.5A Centralita motor Motronic, relé de potencia, ABS |
| F18 | Módulo de monitoreo de batería 5A, bus de datos a bordo interfaz de diagnóstico |
| F19 | Módulo de control del motor del limpiaparabrisas 30A |
| F20 | 20A Sistema antirrobo, señal |
| F21 | – |
| F22 | Módulo de control del motor 5A |
| F23 | Arrancador 30A |
| F24 | 40A Calentador auxiliar elemento calefactor |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | – |
| F30 | – |
| F31 | Bomba de vacío de freno 15A |
| F32 | – |
| F33 | – |
| F34 | 15A Unidad de control de bloqueo de diferencial de eje transversal |
| F35 | 7.5A Relé de aire acondicionado |
| F36 | – |
| F37 | 20A Módulo de control del calentador auxiliar |
| F38 | – |
- R1 Relé de arranque 1 -J906-
- R2 Relé de arranque 2 -J907-
- Relé bocina R3 -J413-
- R4 Relé de salida de alta temperatura -J360-
- R5 Relé principal -J271- (gasolina) / Terminal 30 relé de alimentación -J317- (diésel)
- Unidad de control control de incandescencia R6 -J179- (gasolina)
- R7 Relé de salida de calor bajo -J359- (diésel)
- R8 Relé de alimentación de componentes del motor -J757- (motor de gasolina 2.0l)
- R9 Relé parabrisas térmico -J47-
- R10 Relé luneta térmica 2 -J611-
