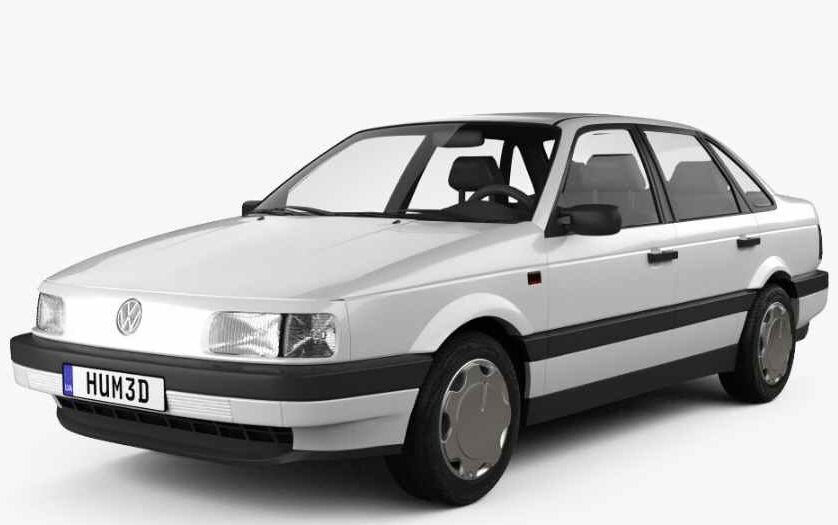

Volkswagen Passat B3 representa la tercera generación de la popular serie Passat. Este modelo se produjo en 1988, 1989, 1990, 1991, 1992 y 1993 con carrocerías familiar y sedán con motores de gasolina y diésel. En este material presentaremos una descripción de todos los fusibles y relés del Volkswagen Passat B3 con esquemas y fotografías de los bloques en los que se ubican.
Caja de fusibles interior VW Passat B3
La caja principal de fusibles y relés está ubicada en la parte inferior del panel de instrumentos del lado del conductor.

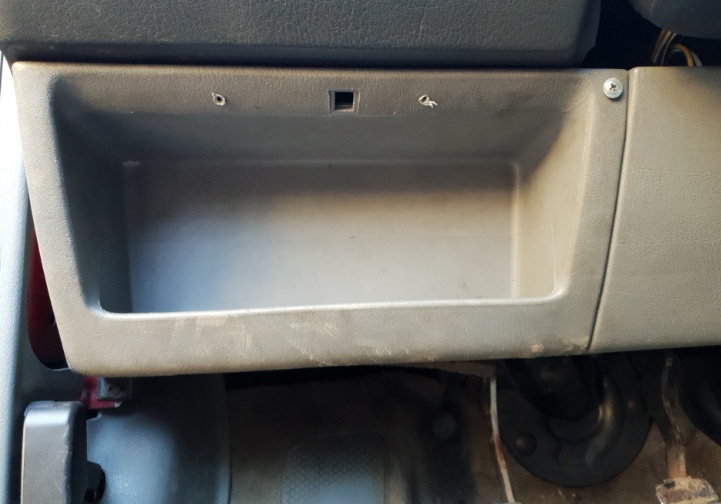

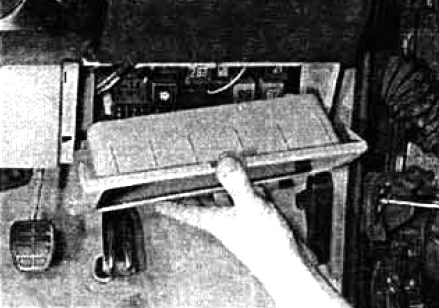

Para acceder a él es necesario quitar el estante.

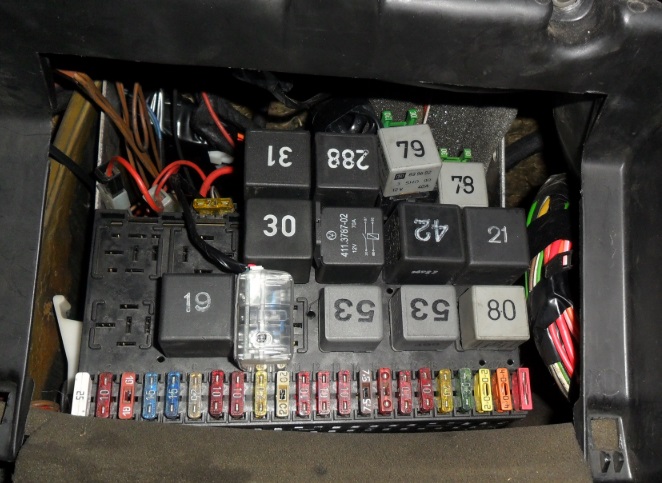

Foto de ejemplo de un bloque.

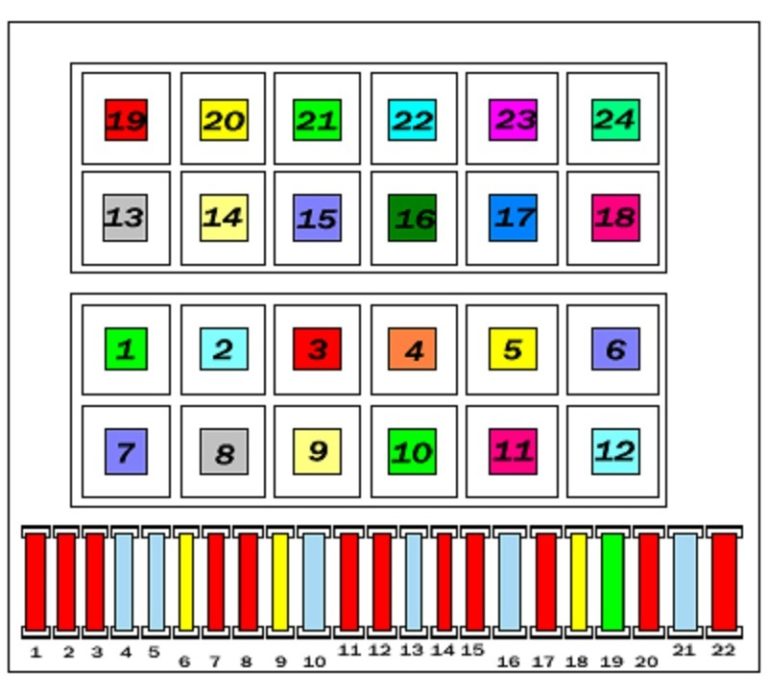

Descripción de fusibles
| 1 | 10A Luz de cruce (faro izquierdo) |
| 2 | 10A Luz de cruce (faro derecho) |
| 3 | 10A Cuadro de instrumentos e iluminación de matrícula |
| 4 | 15A Limpiacristales de portón trasero, techo corredizo, unidad de control de suspensión trasera autonivelante |
| 5 | 15A Limpiaparabrisas, lavaparabrisas y lavaparabrisas trasero |
| 6 | 20A Ventilador de calefacción, aire acondicionado |
| 7 | 10A Luz lateral (derecha) |
| 8 | 10A Luz lateral (izquierda) |
| 9 | 20A Luneta trasera y espejos retrovisores con calefacción |
| 10 | 15A Faros antiniebla y luz antiniebla trasera |
| 11 | 10A Luz de carretera (faro izquierdo), lámpara indicadora de luz de carretera |
| 12 | 10A Luz alta (faro derecho) |
| 13 | 10A Bocina, ventilador del radiador (después de apagar el motor) |
| 14 | 10A Luces de marcha atrás, espejos exteriores eléctricos, boquillas de lavado con calefacción, asientos con calefacción, sensor de temperatura del motor, iluminación del dial del selector de transmisión automática |
| 15 | Carburador 10A o sistema electrónico de gestión del motor. |
| 16 | 15A Cuadro de instrumentos, iluminación de la guantera |
| 17 | Indicadores de dirección 10A |
| 18 | Bomba de combustible eléctrica 20A, sensor de concentración de oxígeno (sonda lambda) |
| 19 | Ventilador de refrigeración 30A, aire acondicionado. |
| 20 | 20A Luces de freno, sistema de control de velocidad |
| 21 | 15A Luces interiores, luces del maletero, reloj, cierre centralizado, encendedor y cuadro de instrumentos |
| 22 | radio de coche 10A |
El fusible número 21 de 15 A es el responsable del encendedor.
Designación del relé
1 | Sistema de aire acondicionado |
2 | Limpiaparabrisas trasero con función intermitente |
3 | Interruptor de sobremarcha, válvula de aumento de velocidad de ralentí, sistema de gestión del motor (Digifant) |
4 | Reservar |
5 | Indicador de nivel de refrigerante |
6 | Sistema de alarmas |
7 | Sistema de limpieza de faros |
8 | Sistema de limpiaparabrisas y lavaparabrisas intermitente |
9 | Sistema de advertencia del cinturón de seguridad |
10 | Faros antiniebla |
11 | señal de sonido |
12 | Bomba de combustible, calefacción del colector de admisión (donde esté previsto) |
13 | Temporizador eléctrico de calefacción de luneta trasera |
14 | Reservar |
15 | bomba hidraulica abs |
16 | abdominales |
17 | Reservar |
18 | Reservar |
19 | Sistema de aire acondicionado |
20 | Reservar |
21 | Fusible para bomba hidráulica ABS y elevalunas eléctricos. |
22 | Fusible del sistema de válvulas ABS |
23 | Reservar |
24 | Reservar |
La cantidad de relés en el bloque depende de la configuración y del año de fabricación del automóvil.
Finalidad de los relés según su numeración.
- No. 4 – relé de advertencia del cinturón de seguridad
- No. 13 – compresor de aire acondicionado
- No. 15 – faros adicionales (PTF)
- No. 18 – descarga del neumático X
- No. 19 o No. 99 – limpiaparabrisas (No. 99 – con pausa ajustable)
- No. 21 – luces de advertencia de peligro e indicadores de dirección
- No. 22 – luces de advertencia de peligro e indicadores de dirección, automóvil con remolque
- No. 29 – relé para cinturones de seguridad desabrochados
- No. 30 – relé de inyección principal, da la orden de encender la bomba de combustible
- No. 32 – Fuente de alimentación de la ECU (Digifant)
- No. 33 – lavafaros
- No. 43 – indicador de caída del nivel de refrigerante (hasta 91 años de fabricación)
- No. 46 – relé de tiempo para calentamiento previo al inicio
- No. 53 – señal de dos tonos (un tono – puente)
- No. 54 – cese forzoso de alimentos. movimiento inactivo
- No. 55: aumento del suministro forzoso de combustible. movimiento inactivo
- No. 59 – Asientos con calefacción
- No. 61 – calentar el colector de admisión
- №67 o №80 — surtidor de gasolina
- No. 72 – limpiaparabrisas trasero
- N° 78 – bomba ABS
- No. 61 – ECU del ABS
- №80 o №67 — surtidor de gasolina
- No. 99 o No. 19 – limpiaparabrisas (No. 99 – con pausa ajustable)
- #105 – relevo climático
- N° 109 – Relé del sistema de inyección y encendido (VR6)
- No. 150 — Luces de arranque y marcha atrás (para automóviles con transmisión automática)

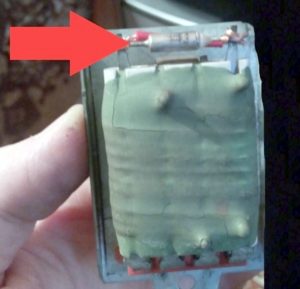

Fuera de esta unidad se pueden instalar elementos individuales, por ejemplo, un fusible térmico para la estufa (detrás de la guantera) o inserciones de plástico para proteger las bujías incandescentes debajo del capó.
Y si sabes cómo mejorar este material, escribe en los comentarios.
