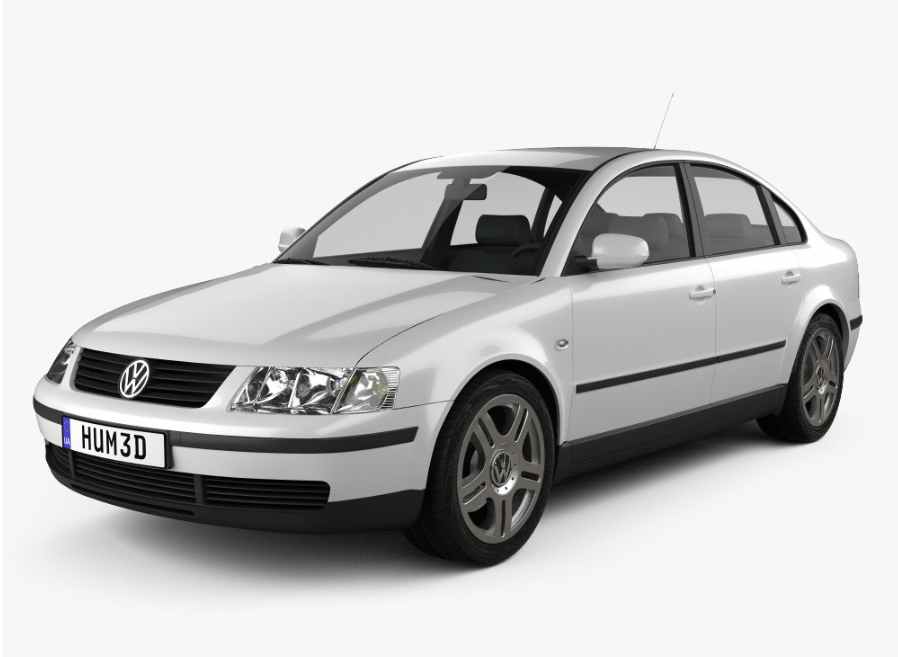

VW Passat B5 es el modelo de quinta generación de la familia Passat. Producido en 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 y 2005. Después de la actualización de 2001, pasó a llamarse popularmente Passat B5+ o Passat GP. En este artículo presentaremos una descripción de fusibles y relés para el Volkswagen Passat B5, diagramas de bloques completos con la finalidad de los elementos y una foto de un ejemplo de ejecución. Por separado, destacamos el fusible del encendedor y de la bomba de combustible.
La designación real de fusibles y relés puede diferir de las presentadas y depender de la configuración y el año de fabricación del vehículo.

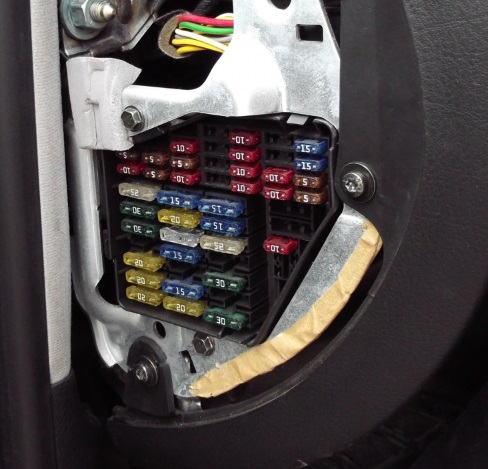

Caja de fusibles interior VW Passat B5
Ubicado al final del panel de instrumentos del lado del conductor, detrás de la cubierta protectora.
En la parte posterior de la cubierta debe haber un diagrama actual con la asignación de fusibles o un folleto con una descripción.

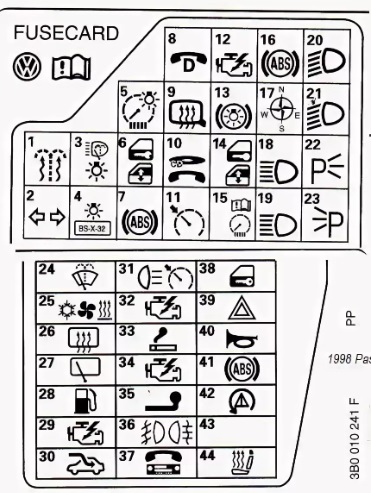

Esquema
Descripción
| 1 | 5A Calentamiento de las boquillas del lavaparabrisas |
| 2 | Indicadores de dirección 10A |
| 3 | Sistema de confort 5A, control de crucero, climatizador, aire acondicionado, módulos de control de asientos con calefacción, espejo día/noche, módulo de control y unidad de control en el volante multifunción |
| 4 | Luz de matrícula 5A |
| 5 | 10A Panel de instrumentos, asientos con calefacción, pantalla de transmisión automática, interruptor de espejo, bomba de airbag, indicador de temperatura exterior, sistema de navegación, luces de estacionamiento |
| 6 | 5A Cierre centralizado, lámparas de lectura. |
| 7 | Sistema ABS 10A o Luces de marcha atrás, Velocímetro, Sensor de velocidad del vehículo |
| 8 | Teléfono 5A |
| 9 | 10A Espejos y seguros de puertas con calefacción |
| 10 | 5A Control del alcance de las luces, cambiador de CD |
| 11 | 5A Control de crucero [transmisión automática], grupo de instrumentos |
| 12 | 10A Diagnóstico incorporado |
| 13 | Luces de freno 10A |
| 14 | 10A Iluminación interior, luces de lectura, sistema antirrobo, espejo del pasajero en la visera |
| 15 | 10A Panel de instrumentos, transmisión automática, aire acondicionado, sistema de navegación |
| 16 | sistema ABS 5A |
| 17 | Cerraduras de puertas con calefacción 10A |
| 18 | Luz alta derecha 10A |
| 19 | 10A Luz de carretera izquierda |
| 20 | 15A Luz de cruce derecha, regulación eléctrica de faros |
| 21 | 15A Luz de cruce izquierda, regulación eléctrica de faros |
| 22 | 5A luces del lado derecho |
| 23 | 5A luces del lado izquierdo |
| 24 | 25A Limpiaparabrisas, bomba de lavado. Relé interruptor de limpiaparabrisas |
| 25 | 30A Ventilador calefactor, aire acondicionado |
| 26 | 30A Luneta trasera con calefacción, espejos con calefacción, recirculación de aire |
| 27 | 15A Limpiaparabrisas trasero |
| 28 | Bomba de combustible 15A |
| 29 | Control de motores 15A |
| 30 | Techo corredizo eléctrico 20A |
| 31 | 20/15A Luces de marcha atrás, control de crucero, transmisión automática, conector de diagnóstico |
| 32 | Control de motores 20A |
| 33 | Fusible para encendedor de cigarrillos 15A |
| 34 | 15A Control del motor (encendido/inyección) |
| 35 | Toma eléctrica del remolque 30A |
| 36 | Luces antiniebla 15A |
| 37 | 15A Teléfono, radio |
| 38 | 15A Regulación de los espejos. Desbloqueo remoto de la tapa del depósito de combustible. Elevadores de ventanas. Cierre centralizado. |
| 39 | Iluminación de emergencia 15A (luz de emergencia) |
| 40 | Señal 25A |
| 41 | Sistema ABS de 25A (modulador/bomba hidráulica) o encendedor adicional |
| 42 | 40A Ventilador de aire auxiliar 25A Radio |
| 43 | 5A Contacto S 10A Controles de motor |
| 44 | Asientos calefactables 30/15A |
El encendedor está controlado por el fusible número 33 de 15 A. Y para la bomba de combustible: 28 por 15A. Le recordamos que varios otros elementos también son responsables del suministro de combustible.

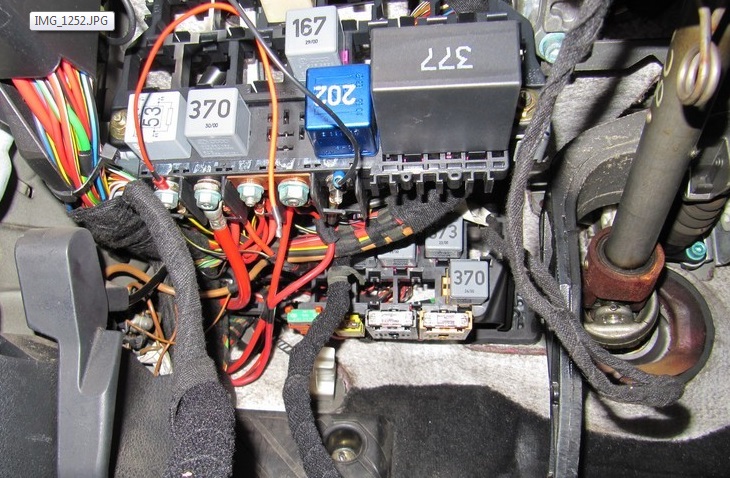

VW Passat B5 fuse location
Está ubicado debajo del panel, en el lado del conductor, no lejos de la cremallera de dirección.

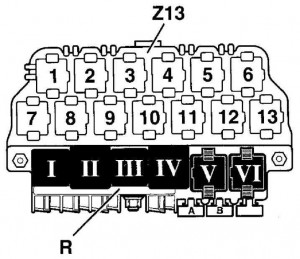

Esquema
Transcripción R
I | Relé de bocina |
II | Contacto de relé intermedio X |
III | Relé del limpiaparabrisas |
IV | Relé de la bomba de combustible Relé de bujía de precalentamiento |
V | Gratis |
VI | Gratis |
A | Fusible |
B | Fusible |
Decodificación Z
1 | Relé del ventilador del radiador (aire acondicionado) |
2 | Relé de embrague |
3 | Relé de embrague magnético (aire acondicionado) |
4 | Relé del aire acondicionado |
5 | Relé de bomba de combustible en motores diésel |
6 | Relé de iluminación exterior Equipo de taxi |
7 | Relé de faros |
8 | La luz de la bujía es incandescente |
9 | Gratis |
10 | Relé de luz antiniebla |
11 | Relé de comunicación |
12 | Relé de arranque |
13 | Relé de bloqueo de arranque |
Caja de fusibles VW Passat B5
Se instala en automóviles con un mayor nivel de equipamiento eléctrico y se llama de ocho pines. Ubicado detrás de la caja de relés principal.
Foto – ejemplo

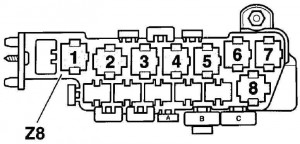

Esquema
Descripción
1 | Gratis |
2 | Relé ABS/EDS/ESC |
3 | Relé ABS/EDS/ESC |
4 | Relé de ventilador 80 W Relé de ventilador 300 W, 1 etapa |
5 | Relé del ventilador para máxima velocidad. |
6 | Relé de ventilador 300 W, 2.ª etapa |
A | Fusible del ventilador, 5A |
B | Fusible del ventilador, 30A |
C | Fusible de bomba hidráulica, 50A |
Caja de fusibles del capó VW Passat B5
Ubicado debajo de la cubierta protectora, al lado de la unidad de control.

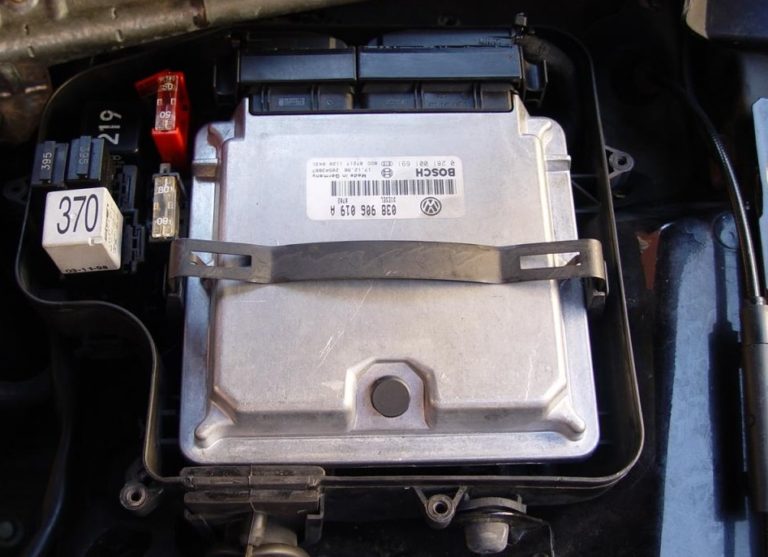

Foto – ejemplo de ejecución.

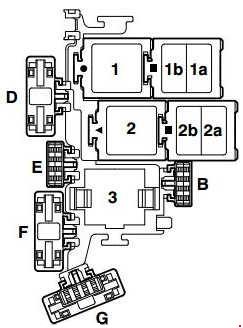

Esquema
Designación del relé
- Relé de potencia del módulo de control del motor Motronic (167), código de motor BDP
- Relé de bomba de aire secundario (AIR) (373), (100)
- Fuente de alimentación del módulo de control del motor Motronic (429), (219) / Relé de bomba de refrigerante auxiliar (EC) (53), (411)
Propósito de los fusibles
| B | Fusible 10A para inyectores (S116) |
| B | Fusible de la bomba de refrigerante auxiliar del motor 5A |
| D | Fusible de la bomba de aire secundario de 50 A (S130) |
| Y | Fusible de 40 A para terminal de bobina de encendido (S115) |
| F | Fusible del módulo de control del motor (ECM) de 5 A (S102) |
| G | Fusible de la electrónica del motor de 10 A (S282) |
Eso es todo, esperamos que este material te haya sido de utilidad. Y si tienes alguna duda escríbela en los comentarios.
