VW Passat B7 representa la séptima generación de la serie Passat. Pero al mismo tiempo, este no es un modelo completamente nuevo; en muchos sentidos representa un profundo rediseño de la generación anterior B6 . Incluso su interior es muy similar. Producido en 2010, 2011, 2012, 2013, 2014 y 2015. En nuestro artículo encontrarás una descripción de fusibles y relés para el Volkswagen Passat B7 con fotografías y esquemas de los bloques en los que se ubican. Resaltemos el fusible responsable del encendedor. También mostraremos la ubicación de todas las unidades de control electrónico.
La finalidad de los fusibles y relés, así como su número, pueden diferir de los presentados y dependen de la configuración de su automóvil y de su año de fabricación.

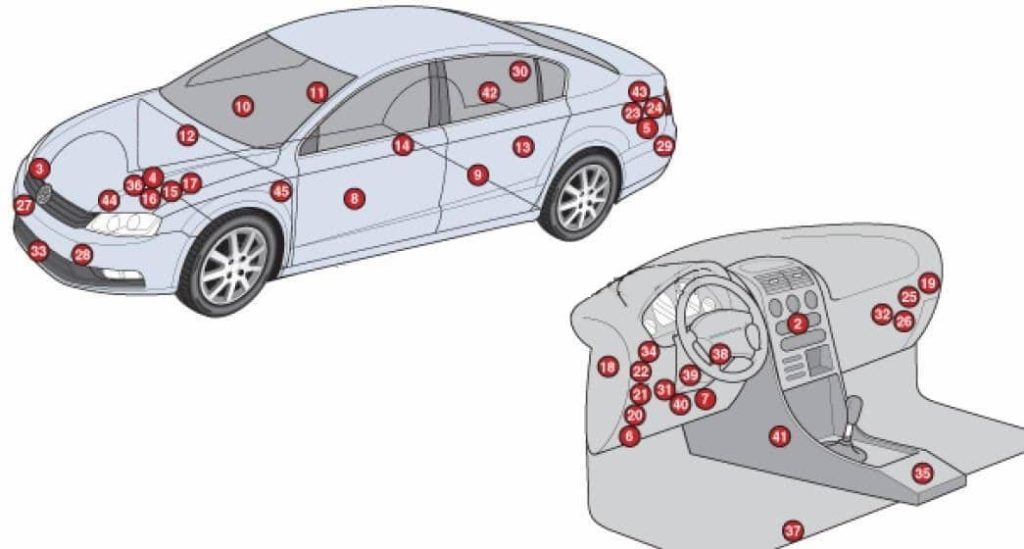

Unidad de control electrónico de aire acondicionado.
3
Módulo de control del calentador auxiliar: sección interior del guardabarros delantero derecho
4
Batería (algunos modelos)
5
Batería (Algunos Modelos) – Lado Izquierdo del Maletero
6
Conector de diagnóstico (DLC)
7
Bloque de diagnóstico
8
Unidad de control eléctrico de la puerta del conductor
9
Centralita electrica puerta trasera izquierda
10
Unidad de control eléctrico de la puerta del pasajero
11
Centralita electrica puerta trasera derecha
12
Módulo de control electrónico del motor (ECM): en el resonador del sistema de admisión
13
Unidad de control electrónico 4WD – en acoplamiento Haidex
14
Unidad de control de la bomba de combustible – debajo del asiento trasero derecho
15
Caja de fusibles/relés, compartimento del motor 1
16
Caja de fusibles/relés, compartimento del motor 2
17
Caja de fusibles/relés, compartimento del motor 3 – debajo de la caja de fusibles/relés en el compartimento del motor 1
18
Caja de fusibles/relés, panel de instrumentos 1
19
Caja de fusibles/relés, panel de instrumentos 2
20
Caja de fusibles/relés, panel de instrumentos 3
21
Caja de fusibles/relés, panel de instrumentos 4
22
Caja de fusibles/relés, panel de instrumentos 5
23
Caja de fusibles/relés, maletero 1 – 3.6 FSI
24
Caja de fusibles/relés, maletero Sistema 2-stop-start
25
Unidad de control del alcance de las luces
26
Resistencia del motor del ventilador del calentador – en el bloque del calentador
27
Pitido 1
28
Pitido 2
29
Unidad de control 1 del sistema de alerta de carril – detrás del parachoques trasero
30
Unidad de control 2 del sistema de alerta de carril – detrás del parachoques trasero
31
Unidad de control multifunción^ funciones: Control de carga eléctrica: luces exteriores, luces del espacio para los pies, bomba de combustible, desempañador de la ventana trasera, desempañador del parabrisas, intermitentes/luces de advertencia de emergencia, limpiaparabrisas trasero
32
Centralita multifuncional 2 funciones: Sistema antirrobo, cierre centralizado. accionamiento para abrir la tapa de llenado del depósito de combustible, inmovilizador, sistema de control remoto para cierre centralizado, trampilla
33
Sensor de temperatura ambiente
35
Unidad de control del freno de estacionamiento
36
Unidad de control de dirección asistida – en la cremallera de dirección
37
Unidad de control de la calefacción del asiento – debajo del asiento del conductor
38
Unidad de control eléctrico de la columna de dirección – en la columna de dirección
39
Unidad de control de bloqueo de la columna de dirección – en la columna de dirección
40
Unidad de control del sistema Stop-Start
41
Unidad de control electrónico SRS
42
Unidad de control de suspensión – maletero derecho
Unidad de control de transmisión electrónica (TCM) (transmisión DSG)
45
Unidad de control de transmisión electrónica (TCM) (transmisión automática) – Parte interior del ala (delantera izquierda)

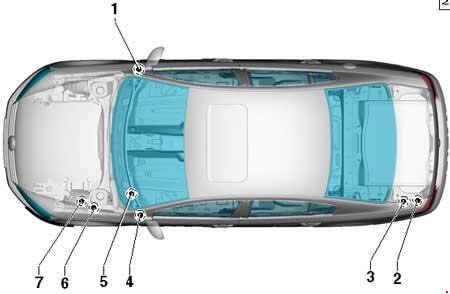

VW Passat B7 fuse location
Esquema
Objetivo
Caja de fusibles del panel de instrumentos del lado del pasajero

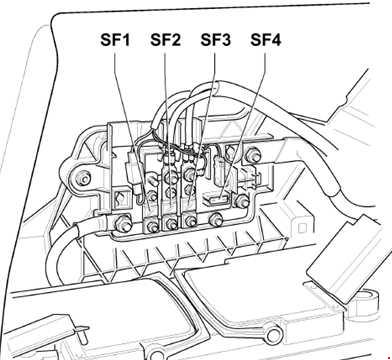

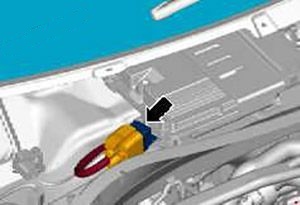

Bloque al lado de la batería.
Bloque detrás del revestimiento del maletero
Caja de fusibles del panel de instrumentos del lado del conductor
Bloques de relés
Caja de fusibles y relés debajo del capó.
Caja de fusibles principal
Caja de fusibles interior VW Passat B7
Caja de fusibles del lado del conductor
Está ubicado en el lado izquierdo del panel de instrumentos, detrás de la cubierta protectora.

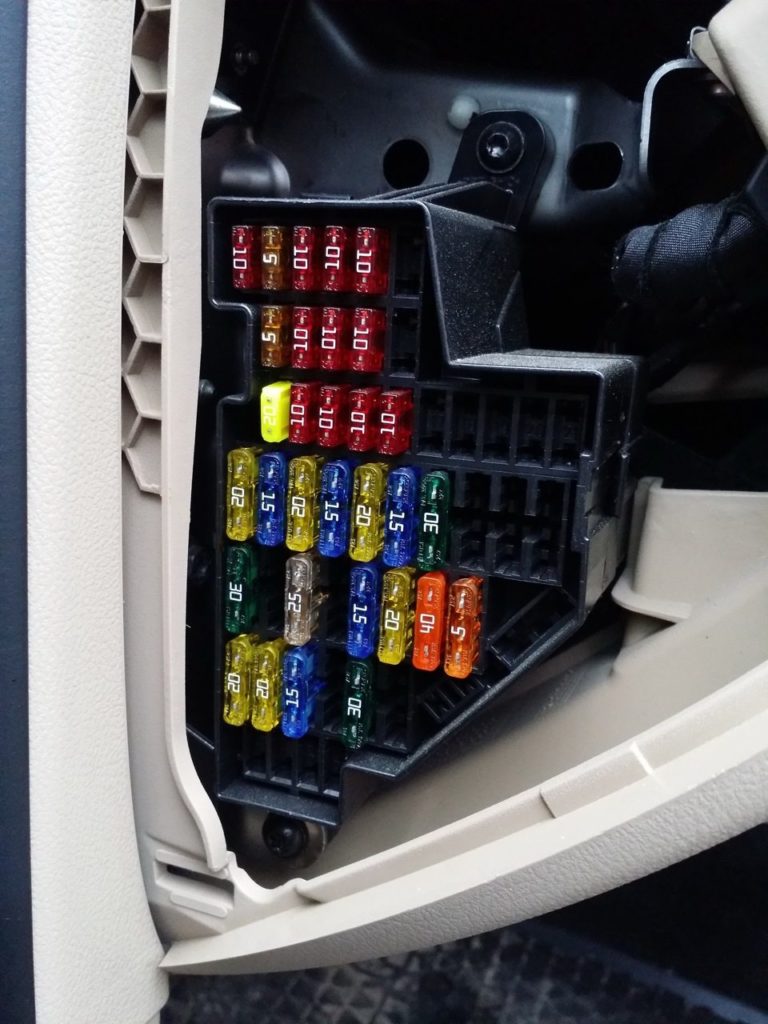

Foto – ejemplo

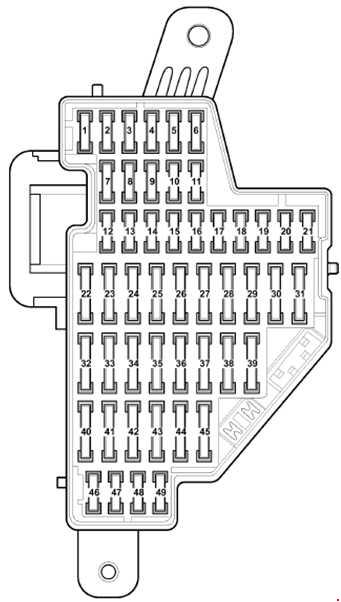

Esquema
Descripción
1
10A Cortinas de la ventana trasera, Sensor de alta presión, Sensor de contaminación del aire, Sensor de temperatura y nivel de aceite, Relé del ventilador de aire fresco
2
Llave de parada ASR y ESP 5A, botón AUTO HOLD, unidad ABS, unidad de control del freno de estacionamiento electromecánico
3
Relé de alimentación de 10 A, resistencia de calentamiento de PCV, válvula de suministro de gas
4
10A Unidad de control de amortiguación electrónica, Conector de diagnóstico, Botón de arranque y parada, Unidad de control de crucero adaptativo, Unidad de control de asistente de estacionamiento, Unidad de control de reconocimiento de remolque, Unidad de control de asistencia de estacionamiento, Cámara frontal de sistemas de asistencia al conductor
5
10A Control de brillo de interruptores y del grupo de instrumentos, control de ajuste del alcance de los faros, unidad de control del faro izquierdo
6
10A Unidad de control del sistema de tracción total
7
5A Unidad de control del cuadro de instrumentos, interfaz de diagnóstico para buses de datos
8
Centralita faro derecho 10A, motor eléctrico ejecutivo para regulación alcance faro derecho
9
10A Unidad de control de airbag, Unidad de control del sistema de detección de ocupación de asiento, Testigo de desactivación del airbag del acompañante
10
Interruptor Tiptronic 10A, medidor de flujo de aire, unidad de control de bomba de combustible, unidad de control de bomba de combustible, relé de potencia Motronic, unidad de control del motor, relé de arranque
11
Llave registradora de datos de emergencia 5A, Espejo con taxímetro, Tacógrafo
12
10A Unidad de control de la puerta del conductor, Unidad de control de la puerta del acompañante, Unidad de confort
13
10A Interruptor de luces, conector de diagnóstico, palanca selectora, unidad de control ABS
14
Sirena de alarma 10A
15
10A Sensor de lluvia y luz, Relé de calefacción de luneta trasera, Relé de calefacción de parabrisas, Unidad de control de climatronic, Unidad de control de aire acondicionado, Unidad de control de cámara de visión trasera, Unidad de control de conmutación de terminales y arranque del motor
16
10A Cerradura de encendido electrónica, Unidad de control para sistema de bloqueo electrónico de la columna de dirección, Unidad de control para conectar terminales y arrancar el motor
17
15A Unidad de control de la puerta del conductor, Unidad de control de la puerta trasera del conductor
18
3A Unidad de control de la red de a bordo, Estabilizador de tensión, Unidad de control del motor, Relé de alimentación 2
19
Unidad de control de crucero adaptativo 7.5A, Unidad de control de asistencia de estacionamiento, Unidad de control de asistencia de mantenimiento de carril, Unidad de control de asistencia de estacionamiento
20
5A Panel de control del abridor de puerta de garaje
21
10A Unidad de control de la cortina trasera
22
20A Unidad de control para freno de estacionamiento electromecánico
23
Unidad de control de reconocimiento de remolque 15A
24
20A Unidad de control para freno de estacionamiento electromecánico
25
Unidad de control de reconocimiento de remolque 20A
26
Unidad de control de la red de a bordo 20A
27
Relé de bomba de combustible 15/20A
28
30A Unidad de control de puerta trasera, Unidad de control central para sistemas de confort
29
20A Unidad de control de calefacción del asiento trasero
30
Centralita de control de techo corredizo 20A
31
Inversor 30A con toma, 12 V - 230 V
32
30A Unidad de control de la red de a bordo (calefacción de luneta trasera)
33
30A Relé del lavafaros, Bomba del lavafaros
34
25A Unidad de control de calefacción del asiento delantero
35
15A Unidad de control del portón trasero, interruptor de ajuste lumbar del asiento del conductor
36
15A Interruptor de ajuste lumbar del asiento, Tecla de ajuste del ángulo del cojín del asiento, Tecla de ajuste del respaldo del asiento, Relé de potencia del remolque
37
20/30A Unidad de control para reconocimiento de remolque, Unidad de control para tapa del maletero 2
38
Relé del ventilador de impulsión 40A, Unidad de control del ventilador de impulsión, Climatronic
39
Conmutador multifunción 5/15A (sólo para vehículos con cambio automático de 6 velocidades), Centralita de control de cambio automático, Conmutador de luces de marcha atrás, Caja de cambios mecatrónica DSG
40
20A Segundo relé de carga de batería, Bomba del lavaparabrisas, Motor del limpiaparabrisas trasero
41
Encendedor de cigarrillos 20A
42
Toma 15A 12V
43
20A Unidad de control de calefacción adicional (sólo con una segunda batería)
44
30A Unidad de control de puertas del conductor y del pasajero
45
Relé 20A para funcionamiento en modo calentador autónomo (sólo con segunda batería)
46
No utilizado
47
Transceptor telefónico 10A (sólo vehículos con sistema start-stop)
48
5A Unidad de control en el cuadro de instrumentos (sólo vehículos con sistema start-stop)
49
No utilizado
El encendedor está controlado por el fusible número 41 de 20A. Y para lavafaros: 33 a 30A.
Caja de fusibles del lado del pasajero
Está situado en el extremo derecho del salpicadero, al igual que el izquierdo, y está cubierto con una funda protectora.

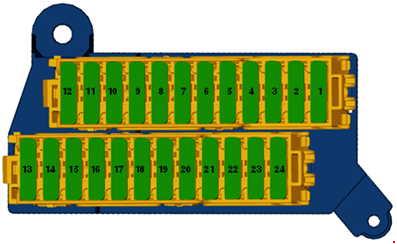

Esquema
Descodificación
1
15/30A Unidad de control de portón trasero, Unidad de control de reconocimiento de remolque
2
15/30A Unidad de control 2 para puertas de maletero, Unidad de control de reconocimiento de remolque
3
10/30A Unidad de control de cortina de techo solar, Unidad de control de reconocimiento de remolque
4
Centralita 15A para sistema electrónico de control de amortiguación.
5
No utilizado
6
No utilizado
7
No utilizado
8
No utilizado
9
No utilizado
10
No utilizado
11
No utilizado
12
No utilizado
13
Vehículos especiales
14
Vehículos especiales
15
Vehículos especiales
16
Cargador para radio portátil o linterna
17
Vehículos especiales
18
Vehículos especiales
19
Vehículos especiales
20
Vehículos especiales
21
Vehículos especiales
22
Vehículos especiales
23
Vehículos especiales
24
Vehículos especiales
Bloques de relés
Están ubicados debajo del panel de instrumentos, en el lado del conductor, detrás del revestimiento.

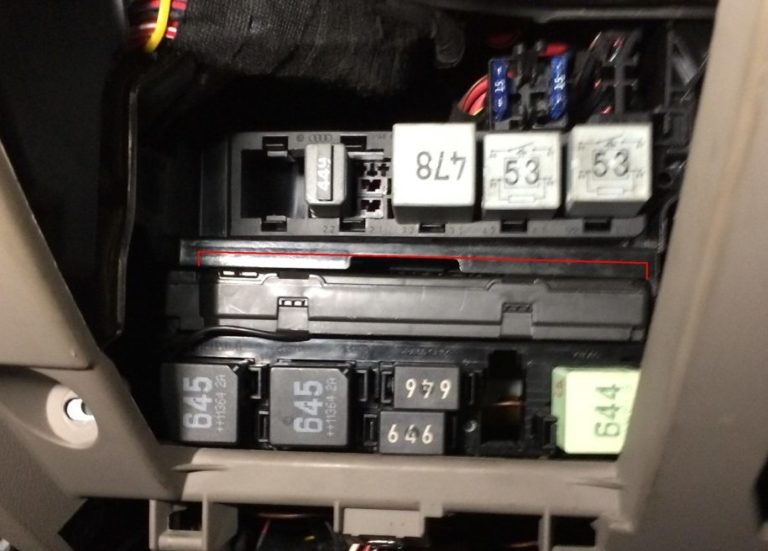

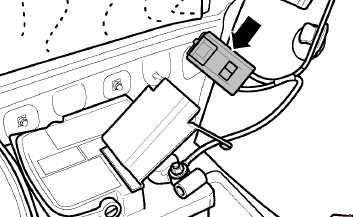

Foto – ejemplo de ubicación
Bloque de relés superior
Esquema
Descripción
1
Relé del ventilador de aire fresco (Climático con calentador auxiliar)
2
Relé para funcionamiento en modo calefacción auxiliar (Climático con calefacción auxiliar)
3
Relé para funcionamiento en modo calefactor auxiliar (Motor diésel con calefactor auxiliar)
4
No utilizado
5
Relé de bombeo de refrigerante después de la desconexión. motor (solo 1.8L / 2.0L TFSI), relé de fuente de alimentación
6
Relé de alimentación del terminal 50 (no para vehículos con sistema start-stop)
7
Relé de alimentación 2 (no para vehículos con sistema start-stop)
8
Relé de alimentación 2 (no para vehículos con sistema start-stop)
A y B – Fusible térmico de regulación del asiento del conductor
Bloque de relés inferior
Esquema
Mesa con designación
1
Relé de luneta trasera térmica (645)
2
Terminal 15 relé de alimentación (645)
3
Relé de bocina de doble tono (646), Relé del lavafaros (646)
4
Relé de potencia del remolque (desde mayo de 2012)
5
Relé de alivio de contacto X (644)
Tenga en cuenta que otros elementos del relé pueden estar ubicados por separado, por ejemplo, el segundo relé de carga de la batería.

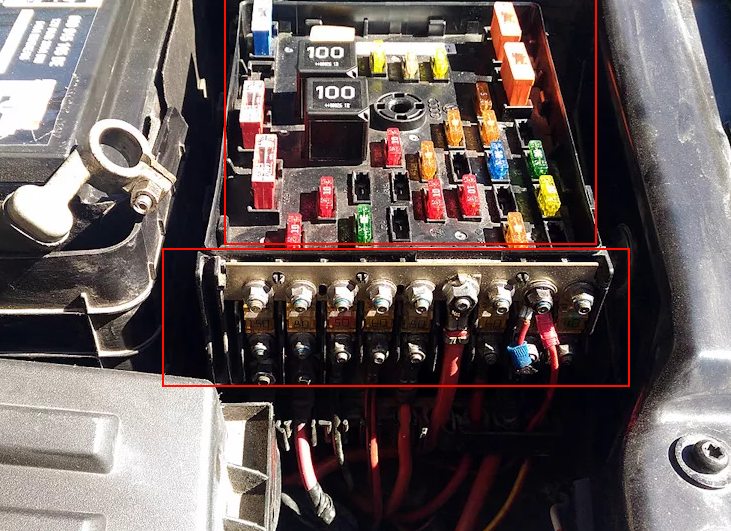

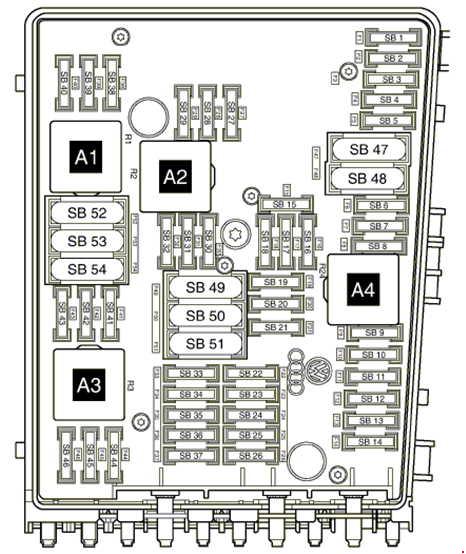

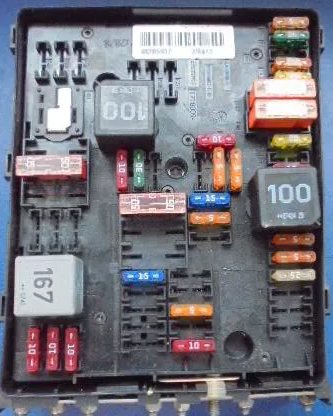

Caja de fusibles del capó VW Passat B7
La caja de fusibles y relés está ubicada en el lado izquierdo del compartimiento del motor debajo de la cubierta protectora y consta de 2 secciones: el bloque de montaje y la sección de fusibles principales de alta potencia. La unidad de comunicación por relé se encuentra no lejos de allí.

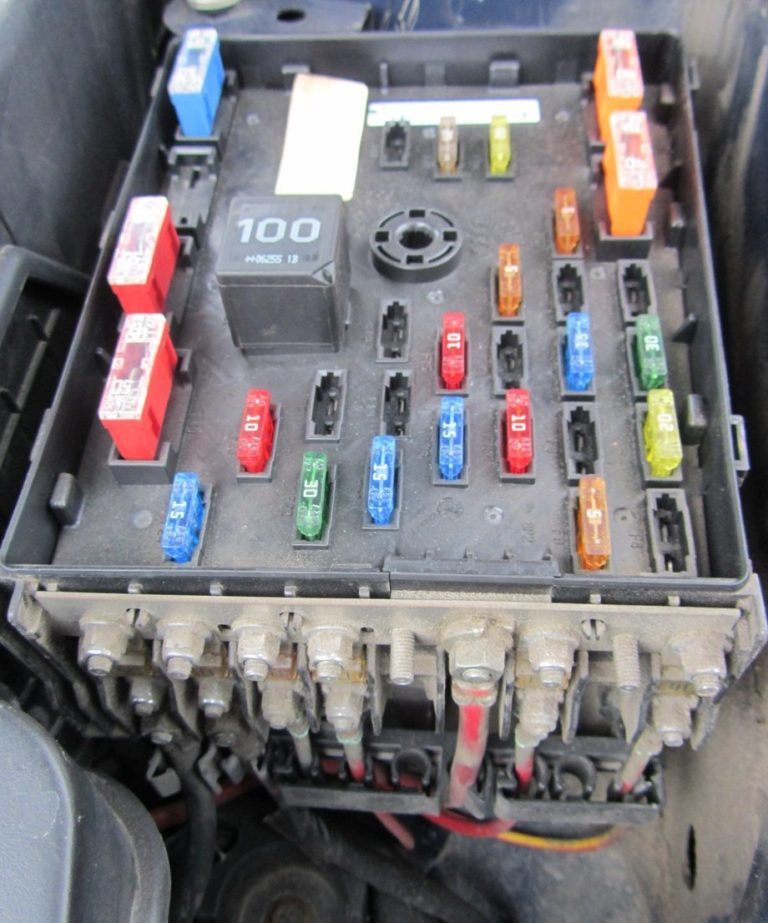

Bloque de montaje
Opción 1
Esquema
Objetivo
1
Bloque Mecatrónico 15A KP DSG
2
Centralita ABS 30A
3
Bocina 20A, Unidad de control de alimentación de a bordo
4
Unidad de control de reconocimiento de remolque 20A
5
5A Unidad de control para el control de la batería, Unidad de control de la red de a bordo
6
5A Unidad de control de transmisión automática, 15A Unidad mecatrónica para caja de cambios DSG
7
15A Unidad de control con pantalla para TV y sistema de radionavegación, Unidad principal, Unidad de control con pantalla para sistema de radionavegación, 30 A Estabilizador de voltaje
8
Bloque 30A Mechatronik KP DSG
9
5A Unidad de control de la columna de dirección
10
20A Relé de bomba de combustible (sólo vehículos con motor diésel), Unidad de control de bujías de precalentamiento, Bobinas de encendido con etapa de salida (cilindros 1 – 4)
11
5A Unidad de control en el cuadro de instrumentos (sólo vehículos con sistema start-stop)
12
Centralita 5A para electrónica de control de teléfonos móviles, Antena, Sintonizador de TV, Satélite digital.
13
Relé de potencia Motronic 10A, relé de potencia CL 30, Unidad de control del motor
14
Unidad de control del motor 25/30A
15
Interfaz de diagnóstico 5/10A para buses de datos
16
Relé 15A para bombear refrigerante después de la desconexión. motor, válvula EGR 10A, válvula solenoide limitadora de presión de sobrealimentación, elemento calefactor de sonda lambda
17
Relé de baja potencia de calefacción 40A, Bomba de circulación de refrigerante, Válvula de seguridad de cierre 1 bombona de gas
18
Sensor de calidad del combustible 10/15/30A, válvula de alta presión para funcionamiento con gas.
19
Amplificador 30A
20
5A Relé adicional de la bomba de combustible, Unidad de control del ventilador del radiador, Unidad de control de bujías de precalentamiento, 10A Sensor de posición del pedal del embrague, válvula 1 del sistema de sincronización variable de válvulas, 15A Regulador de presión de combustible
21
20A Unidad de control de calefacción adicional
22
Unidad de control del motor del limpiaparabrisas 30A
23
Sensor de campo magnético de 5 A para brújula, unidad de control de bujías de precalentamiento, termostato de refrigeración del motor controlado electrónicamente de 10 A, unidad de control del ventilador del radiador, motor de estrangulador/aleta de admisión, elemento calefactor, sonda lambda, válvula de distribución y colector
24
Centralita captador de emisiones de óxidos de nitrógeno 10/15A, resistencia sonda lambda
25
40A Unidad de control red de a bordo, Luz de cruce, Luz de carretera, Dimensiones
26
40A Unidad de control red de a bordo, Luz de cruce, Luz de carretera, Dimensiones
27
Elemento calefactor del parabrisas 60A
28
Motor de bomba de aire secundario 40/50A, unidad de control de bujías de precalentamiento
29
Unidad de control de fusibles a bordo de 50 A, relé de alivio de contacto X
30
Unidad de control de red con fusibles embarcados 50A

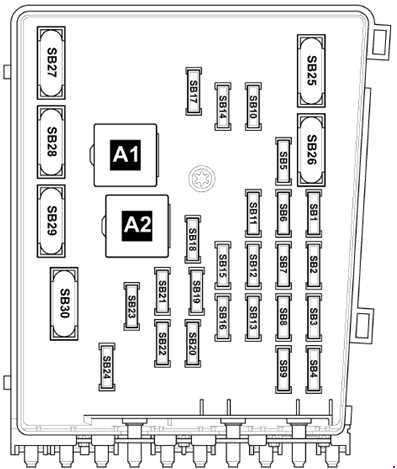

Opcion 2
Esquema
Designación del fusible
1
Unidad de control de transmisión automática 5/15A, Unidad mecatrónica para caja de cambios DSG
2
Centralita ABS 30A
3
20A Unidad de control central para sistema de confort, Unidad de control para sistema de reconocimiento de remolque
4
Unidad de control de la red de a bordo 5A
5
Señal de sonido 20A
6
Bobinas de encendido de 20 A con etapas de salida.
7
15A Regulador de presión de combustible, 5A Sensor de posición del pedal del embrague
8
Unidad de control del ventilador del radiador 10A, válvula de sincronización, válvula de bomba de expulsión, válvula de aleta del colector de admisión
9
Relé de bomba de circulación 5A
10
Relé de potencia 10A 2 Motronic, resistencia sonda lambda
11
Unidad de control del motor 25/30A
12
No utilizado
13
No utilizado
14
No utilizado
15
Bomba de circulación 10A
16
5A Unidad de control de la columna de dirección
17
5A Unidad de control del cuadro de instrumentos
18
Amplificador 30A, Unidad de control para vehículos especiales
19
15/20A Unidad principal, Unidad de control con pantalla del sistema de navegación por radio
20
20A Teléfono móvil, TV, satélite digital
21
Sintonizador de TV 10A, Sintonizador de radio digital por satélite
22
Unidad de control del sistema multimedia 7.5A
23
10A Unidad de control del ventilador del radiador, 5A Sensor de campo magnético para brújula
24
Interfaz de diagnóstico 5/10A para buses de datos
25
No utilizado
26
Unidad de control del motor 10A, relé de potencia Motronic
27
No utilizado
28
No utilizado
29
No utilizado
30
20A Unidad de control de calefacción adicional
31
Unidad de control del motor del limpiaparabrisas 30A
32
Válvula de presión de refuerzo 10A
33
Regulador de presión de combustible 15A, resistencia sonda lambda
34
No utilizado
35
Relé de 20A para funcionamiento en modo calentador autónomo
36
No utilizado
37
No utilizado
38
No utilizado
39
No utilizado
40
No utilizado
41
No utilizado
42
No utilizado
43
No utilizado
44
Bomba de diagnóstico del sistema de combustible 10A
45
Sonda Lambda 10A
46
Resistencia 1 sonda lambda 10A después del catalizador
47
40A Unidad de control de la red de a bordo, Luces de cruce, Luces de posición
48
40A Unidad de control de la red de a bordo, Luces de cruce, Luces de posición
49
Unidad de control de red de fusibles a bordo
50
No utilizado
51
Relé de calefacción de alta potencia 60A
52
Elemento calefactor del parabrisas 60A
53
Unidad de control red de a bordo 50A, caja de fusibles a la izquierda
54
Motor eléctrico de suministro de aire adicional 50A, relé de bujías de precalentamiento
Relé
A1 – Relé de la válvula de cierre de gas
A2 – Relé para bombeo de refrigerante después de la desconexión. motor
A3 – Reserva
A4 – Relé principal
Panel de fusibles principal
Consiste en fusibles de alta potencia en forma de cartuchos fusibles.

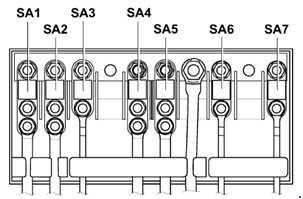

Opción 1
Esquema
Descodificación
1
150/180A – Generador
2
Motor eléctrico 80A para dirección asistida eléctrica.
3
Unidad de control del ventilador del radiador 50/80A
4
Fusible térmico 80/100A 1 ajuste de posición del asiento, Caja de fusibles izquierda / derecha
5
Caja de fusibles 80A derecha (antes de abril de 2008), Fusible térmico 1regulación posición asiento conductor
6
Caja de fusibles 80/100A izquierda / derecha
7
Centralita ABS 40A
Opcion 2
Esquema
Descripción
1
150A – Generador
2
Motor eléctrico 80A para dirección asistida eléctrica.
3
Unidad de control del ventilador del radiador 50/80A
4
Fusible térmico 60A 1 ajuste de posición del asiento, caja de fusibles izquierda/derecha
5
Fusible térmico 60/80A 1 ajuste de posición del asiento, Caja de fusibles izquierda/derecha
6
Caja de fusibles 80/100A izquierda / derecha
7
Cable de carga de 60 A para la segunda batería, elemento calefactor de 100 A del calentador de aire adicional, relé de calefacción de alta potencia
8
Centralita ABS 40A
Bloque de relevo
Esquema
Designación del circuito
1
Relé de arranque 1 (643) – sólo para vehículos con sistema start-stop
2
Unidad de control de bujías de precalentamiento (457)
3
No utilizado
4
Relé de calefacción de baja potencia (53)
5
Relé de calefacción de alta potencia (100)
6
Relé de arranque 2 (489) – sólo para vehículos con sistema start-stop
Puede haber un relé separado para la calefacción del parabrisas en el plenum, al lado de la unidad de control del motor.
Caja de fusibles VW Passat B7
Algunos modelos con batería instalada en el maletero disponen de elementos de protección adicionales en forma de fusibles y relés.
Objetivo
1
Caja de fusibles 30A izquierda/derecha
2
Fusibles de 80 A en el bloque de conmutación.
3
125A Alimentación de la unidad de conmutación.
4
Unidad de control de la red de a bordo 5A
En el lado izquierdo del maletero, detrás del revestimiento lateral, pueden encontrarse varios elementos de relé: 70A – Limusina, 60A – Variante
Eso es todo. Esperamos que este material te haya resultado útil. Y si tienes algo que añadir, escríbelo en los comentarios.
Rate article
Author Toro BernardoReading 19 minViews257Published by
