VW Transporter T4: representa la cuarta generación de la legendaria serie «transporter». Este modelo fue producido en los años 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 y 2003 con motores diésel y gasolina con diferentes opciones de distancia entre ejes: corta y larga, y con diferente techo. altura. También en la T4, Volkswagen continuó su línea de modelos de lujo Caravelle, California y Multivan. En nuestro material mostraremos la ubicación de todos los lados de control electrónico y una descripción detallada de la finalidad de los fusibles y relés del VW T4 con esquemas de los bloques en los que se ubican y sus fotografías. Tenga en cuenta el fusible responsable del encendedor. En conclusión, ofreceremos esquemas eléctricos en formato pdf para descargar.
La finalidad real de los fusibles puede diferir de los presentados y depende del año de fabricación y del nivel de equipamiento eléctrico del T4.
Contents

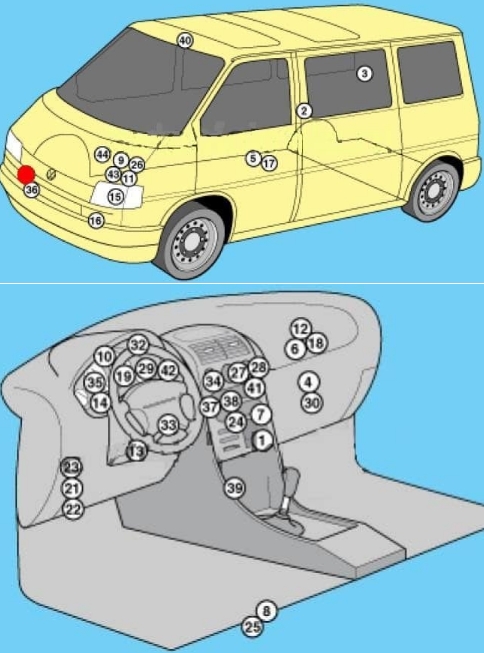

Ubicación fusibles VW T4
Descripción
| 1 | Unidad de control del aire acondicionado 1 – con control automático de temperatura – en el panel de control de la calefacción, delante |
| 2 | Unidad de control de aire acondicionado 2 – con control automático de temperatura – en el panel de control de la calefacción, detrás – pilar B |
| 3 | Módulo de control del ventilador del evaporador (aire acondicionado) – Con aire acondicionado trasero – Detrás del panel embellecedor trasero derecho |
| 4 | Unidad de control del motor del ventilador de aire acondicionado/calefacción 1 – con control automático de temperatura – frontal – unidad de ventilador |
| 5 | Unidad de control 2 del motor del ventilador de aire acondicionado/calefacción – con control automático de temperatura – trasera – bajos, central |
| 6 | Amplificador de señal de antena: detrás del panel de instrumentos, lado del pasajero |
| 7 | Resistencia del alternador – cerca de relés adicionales – CV/AUF, con alternador 150A / transmisión automática / control automático de temperatura – detrás del centro del tablero |
| 8 | Batería adicional: debajo del asiento del conductor |
| 9 | batería acumulador |
| 10 | Unidad de control de señal de cierre centralizado – detrás del tablero |
| 11 | Unidad de control de control de crucero (con motor de aceleración): las funciones de control de crucero las realiza la unidad de control electrónico del motor |
| 12 | Módulo de control de crucero electrónico (sin motor de aceleración): detrás del panel de instrumentos, lado del pasajero |
| 13 | Conector de diagnóstico (DLC): panel de instrumentos, lado del conductor |
| 14 | Unidad de diagnóstico – 05/99 (excepto AAC/ABL /AET/AES /AJA) – en el cuadro de instrumentos |
| 15 | Relé del motor del ventilador de refrigeración: detrás del faro izquierdo |
| 16 | Resistencia del motor del ventilador de refrigeración 1/2 – detrás del faro izquierdo |
| 17 | Unidad de control del calentador de refrigerante (con calentador de refrigerante adicional – D3W/B4W/D4W) – en calentador – bajos, central |
| 18 | Módulo de control del calentador de refrigerante (con calentador de refrigerante auxiliar – B7W/D7W): detrás del panel de instrumentos, lado del pasajero |
| 19 | Zumbador de advertencia de presión de aceite del motor – en la unidad de control del grupo de instrumentos |
| 21 | Caja de fusibles/relés, panel de instrumentos 1 |
| 22 | Caja de fusibles/relés 2, panel de instrumentos – Debajo de caja de fusibles/relés 1, panel de instrumentos |
| 23 | Caja de fusibles/relés del panel de instrumentos 3 – Arriba Caja de fusibles/relés del panel de instrumentos 1 |
| 24 | Caja de fusibles/relés, panel de instrumentos 4: detrás del panel de instrumentos, centro |
| 25 | Caja de fusibles/relés, asiento del conductor – debajo del asiento |
| 26 | Caja de fusibles/relés, compartimento del motor – Montada en batería |
| 27 | Fusible adicional (5A/7,5A/10A) – en la parte trasera de la unidad del sistema de audio |
| 28 | Fusible adicional (10A) – en la parte trasera de la unidad de control del sistema de navegación |
| 29 | Zumbador de aviso de faros no apagados – en la unidad de control del cuadro de instrumentos |
| 30 | Resistencia del motor del ventilador del calefactor – Control de temperatura manual – Conjunto de ventilador, frontal |
| 31 | Bocina 1/2 – detrás del parachoques delantero |
| 32 | Unidad de control del inmovilizador – detrás del cuadro de instrumentos |
| 33 | Antena del anillo inmovilizador – cerca del interruptor de encendido |
| 34 | Relé de intermitentes, relé de advertencia de peligro – en el interruptor de advertencia de peligro |
| 35 | Unidad de control del cuadro de instrumentos/pantalla multifunción digital – en el cuadro de instrumentos |
| 36 | Sensor de temperatura del aire exterior – detrás del parachoques delantero |
| 37 | Unidad de control de la calefacción del asiento del conductor – en el interruptor de la calefacción del asiento |
| 38 | Unidad de control de la calefacción del asiento del pasajero – en el interruptor de la calefacción del asiento |
| 39 | Unidad de control SRS – debajo del panel de instrumentos, en el centro |
| 40 | Unidad de control del techo corredizo eléctrico |
| 41 | Unidad de control temático – en la pantalla del sistema de navegación |
| 42 | Unidad de control de interfaz telefónica – detrás del cuadro de instrumentos |
| 43 | Unidad de control de transmisión electrónica – cerca de la unidad de control del motor |
| 44 | Sensor de velocidad del vehículo – caja de cambios |
Fusibles interior

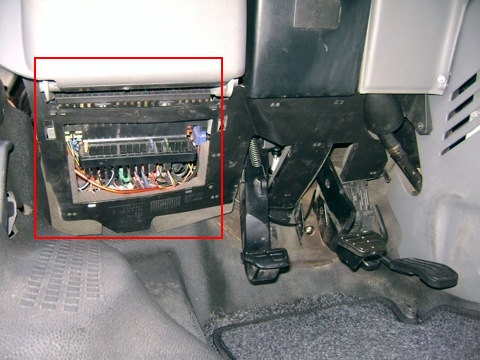

El bloque principal con fusibles y relés se encuentra debajo del panel de instrumentos, en el lado del conductor, detrás del compartimento portaobjetos.
Fusible cuadro

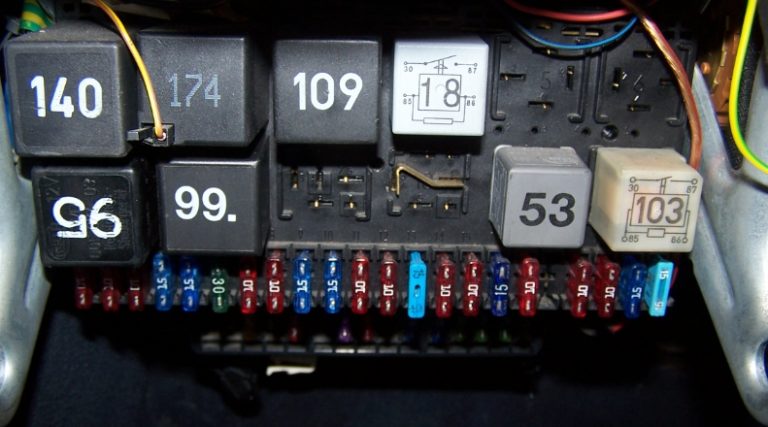

Ejemplo de foto

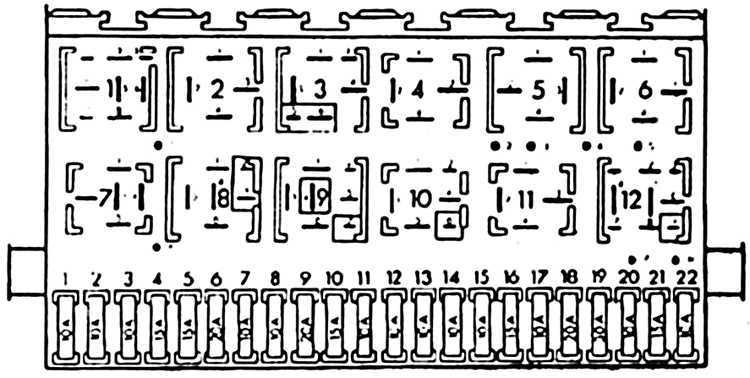

Esquema
- (105) Relé del motor del ventilador del calentador – Trasero (ventilación)
- (174) Relé del limpia/lavaparabrisas trasero
- (30/109) Relé de control del motor
- (18) Relé de encendido auxiliar 1
- Reservar
- (22/21) Relé de ventilación de emergencia (con repetidores indicadores de techo)
- (95) Relé de la bomba del lavafaros
- (99) Relé intermitente del limpia/lavaparabrisas
- (36) Zumbador de advertencia de los faros
- (53) Relé de faros antiniebla
- (53) Relé de bocina
- (167) Relé de la bomba de combustible
Explicación de fusibles
| 1 | 10A Faro izquierdo – luz de cruce, control del alcance de las luces |
| 2 | 10A Faro derecho – luz de cruce, control de alcance de luces |
| 3 | Luces de matrícula 10A |
| 4 | 15A Limpia/lavaparabrisas trasero, relé 2 del circuito de encendido auxiliar, equipo adicional |
| 5 | 15A/20A Limpiador/lavaparabrisas, calentadores de boquillas del lavaparabrisas (05/01) |
| 6 | Sistema de aire acondicionado 30A, motor del ventilador del calentador |
| 7 | 10A Luces de posición delantera derecha/trasera derecha |
| 8 | 10A Luces de posición delantera izquierda/trasera izquierda |
| 9 | 20A Luneta trasera con calefacción, espejo exterior con calefacción |
| 10 | 15A Faros antiniebla, faros antiniebla |
| 11 | Faro izquierdo 10A – luz alta |
| 12 | 10A Faro derecho – luz de carretera |
| 13 | Bocina 10A |
| 14 | Sistema ABS 10A (con ESP), sistema de control de transmisión automática, equipo adicional, cierre centralizado, sistema de control de velocidad, elevalunas eléctricos, retrovisores exteriores eléctricos, luz(es) de marcha atrás |
| 15 | 10A Sistema de gestión del motor, calefactor de ventilación del cárter, sistema de control de crucero, sensor de velocidad del vehículo |
| 16 | Indicador ABS de 15 A, luz de guantera, intermitentes, inmovilizador, grupo de instrumentos |
| 17 | Calentador adicional 10A |
| 18 | 20A Sistema de gestión del motor, bomba de combustible. |
| 19 | Unidad de control del motor del ventilador de refrigeración 10A, motor de la bomba de refrigerante |
| 20 | Luces de freno 10A |
| 21 | 15A Sistema de audio, conector de diagnóstico (DLC), luces interiores, sistema de navegación |
| 22 | Fusible de encendedor de cigarrillos de 10 A, radio |
El encendedor está controlado por el fusible número 22 de 10 A.
Bloque de fusibles adicional

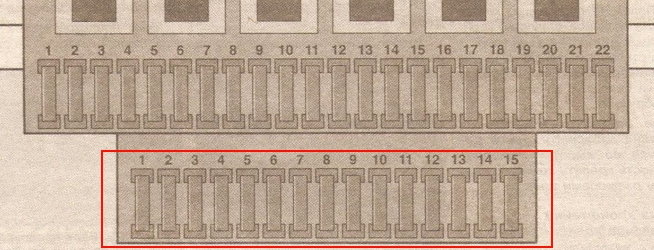

Está ubicado debajo del bloque principal.
Designación
| 1 | Conector de alimentación de accesorios de 15 A. |
| 2 | Conector eléctrico del remolque 15A |
| 3 | Lámpara de identificación 10A en el techo. |
| 4 | Calentador adicional de 20 A (AC V/AH Y/AJT/AU F) |
| 5 | Sistema de frenos antibloqueo (ABS) 10A |
| 6 | PARA teléfono |
| 7 | Taxi 15A |
| 8 | Ventilador de techo 10A |
| 9 | 15A Sistema de audio, cuadro de instrumentos |
| 10 | Cerradura central 15A |
| 11 | Calefactor de asiento 15A |
| 12 | 30A Retrovisores exteriores calefactables, luneta trasera calefactable |
| 13 | PARA teléfono (ACV/AH Y/AJT/AU F) |
| 14 | Sistema de aire acondicionado 30A – control de temperatura automático manual |
| 15 | Calentador adicional 20A |
Bloque de relés adicional 1
Ubicado en la parte superior del bloque principal.
Esquema
Descripción
| 1 | (53) Relé de la bomba de refrigerante |
| 2 | (125) Relé de control de velocidad de ralentí (AM) |
| 3 | (137) Unidad de control de bujías de precalentamiento (ABL) |
| 4 | (53) Relé de encendido auxiliar 2 (algunos modelos) |
| 5 | (53) Relé de encendido auxiliar 2 (AES, con A/C) |
| F1 | (30) Fusible del circuito del elevalunas eléctrico |
| F2 | (15) Unidad de control del motor |
| F3 | (15) Actuador |
Bloque de relés adicional 2
Está ubicado detrás del tablero en el centro.
Esquema
Designación
| 1 | (106) Relé del calentador auxiliar |
| 2 | Relé de conmutación de altavoz de audio/teléfono |
| 3 | (53) Relé del motor del ventilador del calentador: trasero (aire caliente) |
| 4 | (114) Relé del motor del ventilador del calentador – Control automático de temperatura |
| 5 | (152) Relé de la válvula de refrigerante del calentador (calentador trasero) |
| 6 | (38) Relé de accionamiento del interruptor de admisión de aire (aire acondicionado/calefacción) |
| 7 | (53) Relé del alternador (AES, con alternador de 150A) |
| 8 | (53) Relé del alternador (ACV/AUF, con alternador de 150 A/transmisión automática/control automático de temperatura) |
| 9 | (175) Relé del interruptor de inhibición de arranque/relé de luz de marcha atrás |
| 10 | (87) Unidad de control de conexión del cubo de la rueda |
Es posible que haya otra unidad debajo del asiento del conductor. Allí se pueden ubicar los siguientes elementos: (214/426) Relé de batería auxiliar, (403) Relé de calentador auxiliar, (30A) Sistema de calefacción hidrónica auxiliar, (5A) Tomas , etc.
Bloque debajo del capó

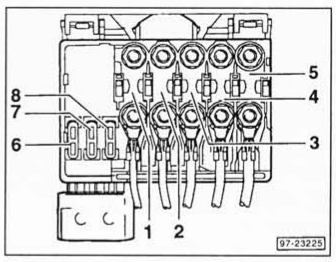

Esta unidad está ubicada en la tapa frente a la batería.
Esquema
| 1 | Relé de bujía incandescente 60A |
| 2 | Motor del ventilador de refrigeración 50A. |
| 3 | Motor del ventilador de refrigeración 50A. |
| 4 | Sistema de frenos antibloqueo (ABS) 50A |
| 5 | Generador 110A/150A/175A |
| 6 | Sistema de control de estabilidad 30A |
| 7 | Sistema de frenos antibloqueo 30A (con ESP) |
| 8 | Sistema de control de estabilidad 5A |
