Audi A3 8l es la primera generación de la serie a3, producido en 1996, 1997, 1998, 1999, 2000, 2001, 2002 y 2003. Nuestro material proporciona información sobre la ubicación de los bloques de fusibles y relés para el automóvil Audi A3 8l.
Ubicaciones de fusibles
- relé de 3 pines y portafusibles;
- Caja central de relés (13 pines);
- Bloque de fusibles en la caja;
- Caja de fusibles principal (en la batería).
La ubicación de los relés y fusibles puede variar según el equipamiento del vehículo y el año de fabricación.
Relé de 3 pines y portafusibles
Esta unidad está ubicada en la caja de conexiones de la caja de distribución en el compartimiento del motor.
Descripción del circuito
- Relé para la bomba de suministro de aire a la salida;
- Relé de control del motor;
- Bomba de vacío para servofreno (20 A);
- Bomba de suministro de aire para salida (40 A).

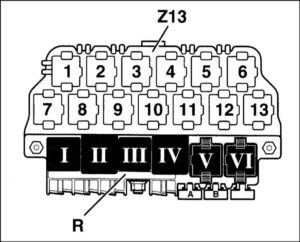

Caja central de relés en cabina
Los relés están ubicados en el tablero, detrás de la tapa izquierda en el área de los pies, debajo del tablero de instrumentos. En vehículos con gran cantidad de equipamiento, hay una caja de relés adicionales detrás del tablero de relés.
Descifrado
Tarjeta de relés -R- (resaltada en negro)
| relé no. | Consumidor |
| I | relé de bocina de doble tono |
| II | relé de descarga contacto X |
| III | relé automático de intervalo de limpiaparabrisas |
| IV | relé de bomba de combustible o relé de bujía incandescente |
| V | rele de inyeccion diesel |
| VI | relé de luz antiniebla |
| A | fusible de calefacción de asiento eléctrico |
| B | gratis |
| C | fusible de la ventana eléctrica |
Caja de relés adicional -Z13- encima de la placa de relés
| 1 | Relé de bocina |
| 2 | Relé de control de luces, trasero |
| 3 | Relé de control de luces, trasero |
| 4 | Dispositivo de control de la cubierta del espejo |
| 5 | Dispositivo de control de la cubierta del espejo |
| 6 | Relé de aislamiento telefónico |
| 7 | Gratis |
| 8 | Gratis |
| 9 | Gratis |
| 10 | Gratis |
| 11 | Relé de luz de marcha atrás y de arranque |
| 12 | Relé limpiafaros |
| 13 | Relé de rueda libre del ventilador del radiador (aire acondicionado) |

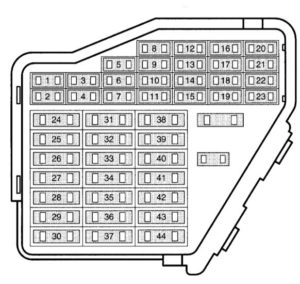

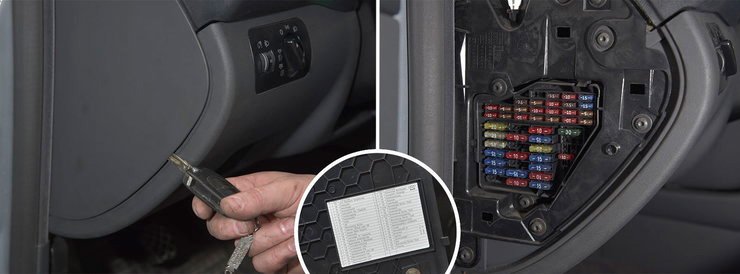

Caja de fusibles en la cabina Audi a3
Situado en el lado izquierdo del panel de instrumentos.
Verifique la ubicación de los fusibles con la descripción en la parte posterior de la tapa de la caja de fusibles.
Designación
| No. | corriente, un | Fusible |
| 1 | 10 | Boquillas lavaparabrisas calefactables, retrovisor exterior calefactable |
| 2 | 10 | indicadores de dirección |
| 3 | 5 | Iluminación de la guantera |
| 4 | 5 | iluminación de matrícula |
| 5 | 7.5 | Equipamiento eléctrico de confort, control de velocidad, calefacción de asientos, aire acondicionado |
| 6 | 5 | Bloqueo único |
| 7 | 10 | luces de reversa |
| 8 | 5 | Teléfono |
| 9 | 5 | centralita ABS |
| 10 | 10 | Gestión del motor: motor de gasolina |
| 11 | 5 | Bloque del tablero de instrumentos, solenoide de bloqueo del selector para AT |
| 12 | 7.5 | Fuente de alimentación de autodiagnóstico, teléfono, sistema de navegación |
| 13 | 10 | luces de freno |
| 14 | 10 | Iluminación interior, cerradura simple |
| 5 | Lámpara de salón | |
| 15 | 5 | Unidad del panel de instrumentos, AT, retrovisor interior con atenuación automática |
| 16 | 10 | Embrague electromagnético, sobrerrevolucionado del ventilador de refrigeración del radiador, lavaparabrisas |
| 17 | 7.5 | Cerradura de puerta calefactable |
| 18 | 10 | luz alta derecha |
| 19 | 10 | Luz de carretera izquierda |
| 20 | 10 | Luz de cruce derecha, ajuste del alcance de la luz |
| 21 | 10 | Luz de cruce izquierda |
| 22 | 5 | Luz de posición y estacionamiento derecha |
| 23 | 5 | Luz de posición y estacionamiento izquierda |
| 24 | 20 | Limpiaparabrisas, bomba de agua |
| 25 | 25 | Ventilador de aire fresco, ventilación de circulación, aire acondicionado |
| 26 | 20 | Luneta trasera térmica, espejo térmico |
| 27 | 10 | Limpiador de luneta trasera |
| 28 | 15 | Bomba de combustible |
| 29 | 15 | Gestión del motor: motor de gasolina |
| 10 | Control del motor: motor diésel | |
| 30 | 20 | Panel de techo corredizo (techo solar) |
| 31 | 20 | transmisión automática |
| 32 | 10 | Gestión del motor: motor de gasolina |
| 31 | Control del motor: motor diésel | |
| 33 | 20 | limpiador de faros |
| 34 | 10 | Mantenimiento de el motor |
| 35 | 30 | Toma de remolque (positivo continuo positivo) |
| 36 | 15 | Faro antiniebla y faro antiniebla |
| 37 | 10 | Clavija S, terminal 86 (radio) |
| 38 | 15 | Iluminación del maletero, cerradura simple, elevalunas eléctricos |
| 39 | 15 | Alarma |
| 40 | 20 | señal de sonido |
| 41 | 15 | encendedor |
| 42 | 25 | Radio |
| 43 | 10 | Mantenimiento de el motor |
| 44 | 15 | calefacción del asiento |
Para el encendedor de cigarrillos, el fusible 41 a 15A es el responsable.

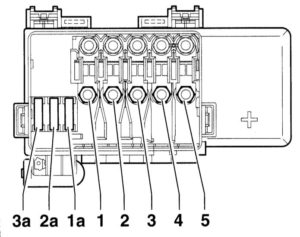

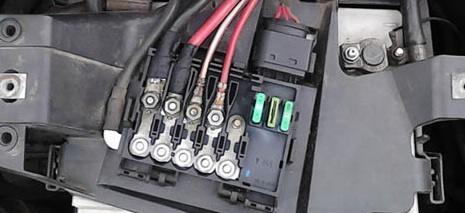

Caja de fusibles principal
Ubicado en el compartimiento del motor en la batería.
- Descripción de elementos
- Calentamiento de bujías incandescentes (motor diesel)
- Sistema de gestión del motor
- Ventilador de refrigerante 2
- Salón
- Generador
- 1a – (bomba hidráulica)
- 2a – ABS (válvulas)
- 3a – Ventilador de refrigerante
