Los Audi A3 de la segunda serie 2G (designación 8P) se produjeron en 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 y 2013. Las versiones deportivas se marcaron como S3. En nuestro artículo encontrarás toda la información sobre fusibles y relés para el coche Audi A3 8P con esquemas de cajas y sus ubicaciones. Resalte el fusible del encendedor de cigarrillos.
Hay 4 cajas de fusibles principales en este modelo:
- Caja de relés bajo el capó Audi a3 8p;
- Caja de fusibles central debajo del capó;
- Caja de fusibles en el habitáculo del Audi A3;
- Caja de fusibles de la batería.
Compartimiento del motor
Caja de relés
Este elemento es típico de los Audi A3 con motores diésel y se encuentra en el plénum.
Cita
- Repuesto;
- Relé de control de bujías incandescentes;
- Repuesto;
- Repuesto;
- Relé de salida de aire;
- Relé de la bomba de refrigerante.

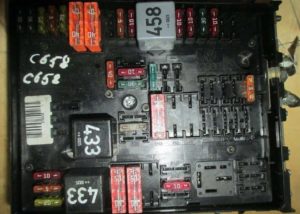

Caja de fusibles

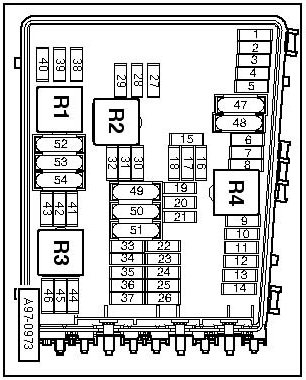

Tipo 1
La decodificación de cajas de fusibles y relés no coincide con todos los audi a3 y depende del año de fabricación y de su equipamiento. Verifique la descripción actual consultando los diagramas en las etiquetas adhesivas en la parte posterior de la cubierta.
Componentes protegidos
Opción 1
| 1 | Relé para circuitos principales de encendido |
| 2 | Relé de bomba de refrigerante (AXX / B HZ / BMJ / B PY / B UB / BWA) |
| 3 | – |
| 4 | Relé de la bomba de combustible (BMJ / BUB) |
| F1 | (30A) Sistema de frenos antibloqueo (ABS) |
| F2 | (30A) Sistema de frenos antibloqueo (ABS) |
| F3 | (20A) ^ 2007: Módulo de control multifunción 2 |
| F4 | (5A) Módulo de control multifunción 1 |
| F5 | (15A) Cuerno |
| F6 | (15A) Gestión del motor |
| F7 | – |
| F8 | – |
| F9 | (10A) Gestión del motor |
| F10 | (10A) Gestión del motor |
| F11 | (10A) Gestión del motor |
| F12 | (10A) Gestión del motor |
| F13 | (15A) Sistema de control de la transmisión (transmisión automática) (transmisión manual (DSG) |
| F14 | – |
| F15 | (10A) Motor bomba refrigerante |
| F 16 | (5A) Módulo de control de la columna de dirección |
| F17 | (5A) Tablero de instrumentos |
| F18 | (30A) Sistema de audio |
| F19 | (15D / 25A) Sistema de audio, sistema de navegación |
| F20 | (5A) Sistema de navegación, teléfono |
| F21 | – |
| F22 | – |
| F23 | (5A / 10A) Gestión del motor |
| F24 | (5A) Unidad de diagnóstico |
| F25 | – |
| F26 | – |
| F27 | (5A) Válvula de control de escape (BHZ) |
| F28 | (25A) Gestión del motor |
| F29 | (5A) Relé de la bomba de refrigerante, relé de la bomba de aire de escape |
| F30 | (20A) Calefactor auxiliar |
| F31 | (30A) Limpiaparabrisas |
| F32 | – |
| F33 | – |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Módulo de control del motor del ventilador de refrigeración, sistema de gestión del motor |
| F39 | (5A) Interruptor de luz de freno (sensor de posición del pedal del freno), sensor de posición del pedal del embrague |
| F40 | (20A) Gestión del motor |
| F41 | – |
| F42 | (5A) Gestión del motor |
| F43 | (30A) Gestión del motor |
| F44 | – |
| F45 | – |
| F46 | – |
| F47 | (30A / 40A) Módulo de control multifunción 1 |
| F48 | (30A / 40A) Módulo de control multifunción 1 |
| F49 | (40A) ^ 2007: Caja de fusibles/relés del tablero de instrumentos, relé 2 de la unidad de control multifunción |
| F50 | – |
| F51 | (40A) Gestión del motor |
| F52 | (40A50A) ^ 2007: Caja de fusibles/relés del panel de instrumentos, relé del circuito auxiliar, unidad de control multifunción 1. |
| F53 | (50A) ^ 2007: Asientos eléctricos, caja de fusibles/relés del panel de instrumentos |
| F54 | – |
opcion 2
| 1 | Relé 2 circuitos de encendido principal |
| 2 | Relé de arranque |
| 3 | Relé de bomba de combustible-1.6 (BGU) / 3.2 (BDB) |
| 4 | Relé 1 de los circuitos de encendido principales |
| F1 | (30A) Sistema de frenos antibloqueo (ABS) |
| F2 | (30A) Sistema de frenos antibloqueo (ABS) |
| F3 | (20A) Módulo de control multifunción2 |
| F4 | (5A) Módulo de control multifunción 1- excepto 3.2 (BDB) |
| F5 | (20A) Cuerno |
| F6 | (5A / 20A / 30A) Sistema de gestión del motor – gasolina |
| F7 | (5A) Interruptor de luz de freno (sensor de posición del pedal de freno) |
| F8 | (10A) Módulo de control del motor del ventilador de refrigeración, sistema de gestión del motor |
| F9 | (10A) Gestión del motor |
| F10 | (10A) Gestión del motor |
| F11 | (25A) Sistema de gestión del motor – gasolina |
| F12 | (15A) Gestión del motor |
| F13 | (20A) Transmisión automática |
| F14 | |
| F15 | (40A) Arrancador |
| F 16 | (15A) Módulo de control de la columna de dirección |
| F17 | (10A) Tablero de instrumentos |
| F18 | (30A) Sistema de audio |
| F19 | (15A) Sistema de audio, sistema de navegación |
| F20 | (5A) Teléfono |
| F21 | (10A) Sistema de navegación |
| F22 | |
| F23 | |
| F24 | (10A) Módulo de diagnóstico, interruptor de encendido |
| F25 | |
| F26 | (5A) Sistema de gestión del motor – Diésel |
| F27 | (10A) Calentador de ventilación del cárter |
| F28 | (20A) Transmisión automática |
| F29 | (10A / 20A) Gestión del motor |
| F30 | (20A) Calefactor auxiliar |
| F31 | (25A) Limpiaparabrisas |
| F32 | (10A) Gestión del motor |
| F33 | (15A) Bomba de refuerzo de combustible |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Regulación del alcance de los faros |
| F39 | (5A) Sensor de temperatura del aceite del motor, grupo de instrumentos |
| F40 | (30A) Caja de fusibles/relés del panel de instrumentos 1 |
| F41 | – |
| F42 | (5A) Sistema de gestión del motor – gasolina |
| F43 | (20A) Bomba de vacío del servofreno |
| F44 | Sistema de gestión del motor: diésel |
| F45 | (10A / 15A) Gestión del motor |
| F46 | (10A) Gestión del motor |
| F47 | (40A) Módulo de control multifunción 1 |
| F48 | (40A) Módulo de control multifunción 1 |
| F49 | (30A) Módulo de control multifunción relé 2 |
| F50 | – |
| F51 | (40A) Sistema de gestión del motor – gasolina |
| F52 | (50A) Módulo de control multifunción 1 |
| F53 | (50A) Caja de fusibles/relés del panel de instrumentos 1 (F32-F37) – excepto 3.2 (BDB) |
| F54 | (50A) Módulo de control del motor del ventilador de refrigeración |
Opción 3
| 1 | Relé 2 circuitos de encendido principal |
| 2 | Relé de arranque |
| 3 | Relé de bomba de combustible (BDB / BGU / BMJ) |
| 4 | Relé 1 de los circuitos de encendido principales |
| F1 | (30A) Sistema de frenos antibloqueo (ABS) |
| F2 | (30A) Sistema de frenos antibloqueo (ABS) |
| F3 | (20A) Módulo de control multifunción 2 |
| F4 | (5A) Módulo de control multifunción 1 (excepto BDB / BMJ) |
| F5 | (20A) Cuerno |
| F6 | (15A / 20A / 30A) Gestión del motor |
| F7 | (5A) Interruptor de luz de freno (sensor de posición del pedal del freno), sensor de posición del pedal del embrague |
| F8 | (10A) Módulo de control del motor del ventilador de refrigeración, sistema de gestión del motor |
| F9 | (10A) Motor de la bomba de refrigerante (si está equipado), sistema de gestión del motor |
| F10 | (10A) Gestión del motor |
| F11 | (25A) Sistema de gestión del motor gasolina) |
| F12 | (15A) Gestión del motor |
| F13 | (20A) Sistema de control de la transmisión (transmisión automática) (transmisión manual (DSG) |
| F14 | – |
| F15 | (40A) Arrancador |
| F 16 | (15A) Módulo de control de la columna de dirección |
| F17 | (10A) Tablero de instrumentos |
| F18 | (30A) Sistema de audio |
| F19 | (15A) Sistema de audio, sistema de navegación |
| F20 | (5A) Teléfono |
| F21 | (10A) Sistema de navegación |
| F22 | – |
| F23 | – |
| F24 | (10A) Unidad de diagnóstico |
| F25 | – |
| F26 | (5A / 10A) Gestión del motor |
| F27 | (5A / 10A) Calentador de ventilación del cárter |
| F28 | (20A) Transmisión automática |
| F29 | (10A20A) Gestión del motor |
| F30 | (20A) Calefactor auxiliar |
| F31 | (30A) Limpiaparabrisas |
| F32 | (10A) Gestión del motor |
| F33 | (15A) Gestión del motor |
| F34 | – |
| F35 | – |
| F36 | – |
| F37 | – |
| F38 | (10A) Regulación del alcance de los faros |
| F39 | (5A) Sensor de estado del aceite del motor |
| F40 | (20 / 30A) Caja de fusibles / relés del salpicadero 1 (F1-F11 / F29-F31) (excepto BDB / BMJ) |
| F41 | (10A) Gestión del motor |
| F42 | (5AL0A) Gestión del motor |
| F43 | (20A) Bomba de vacío del servofreno (si está equipado) |
| F44 | (10A) Gestión del motor |
| F45 | (10A / 15A) Gestión del motor |
| F46 | (10A) Gestión del motor |
| F47 | (40A) Módulo de control multifunción 1 |
| F48 | (40A) Módulo de control multifunción 1 |
| F49 | (30A) Caja de fusibles / relés del salpicadero 1 (F1-F11 / F29-F31) – (BDB / BMJ), relé de la unidad de control multifunción 2 |
| F50 | – |
| F51 | (40A) Gestión del motor |
| F52 | (50A) Caja de fusibles/relés del panel de instrumentos, relé del circuito auxiliar, módulo de control multifunción 1. |
| F53 | (50A) Caja de fusibles / relés del tablero 1 (F32-F37) – (BDB / BMJ) |
| F54 | (50A) Módulo de control del motor del ventilador de refrigeración |

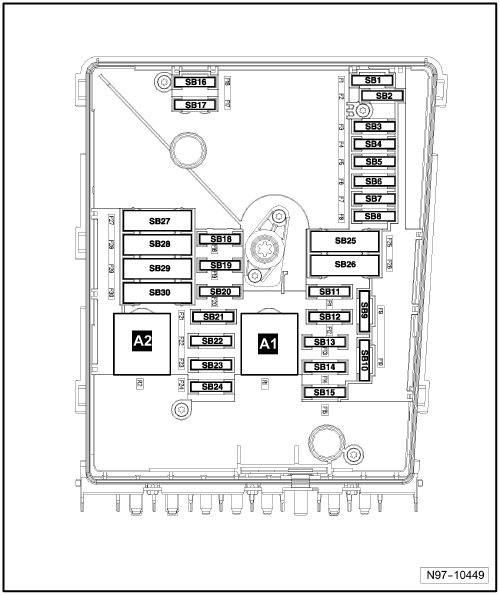

Tipo 2
Asignación
| 1 | Relé para circuitos principales de encendido |
| 2 | relé de bomba BSE |
| F1 | (20A) ^ 2007: Unidad de control multifuncional2 |
| F2 | (5A) Módulo de control de la columna de dirección |
| F3 | (5A) Módulo de control multifunción 1 |
| F4 | (30A) Sistema de frenos antibloqueo (ABS) |
| F5 | (15A) Sistema de control de la transmisión (transmisión automática) (transmisión manual (DSG) |
| F6 | (5A) Módulo de control del grupo de instrumentos |
| F7 | – |
| F8 | (15D / 25A) Sistema de audio, sistema de navegación |
| F9 | (5A) Sistema de navegación, teléfono |
| F10 | (5A / 10A) Gestión del motor |
| F11 | (20A) Calentador adicional |
| F12 | (5A) Unidad de diagnóstico |
| F13 | (25A / 30A) Gestión del motor |
| F14 | (20A) Gestión del motor |
| F15 | (5A / 10A / 15A) Gestión del motor |
| F 16 | (30A) Sistema de frenos antibloqueo (ABS) |
| F17 | (15A) Cuerno |
| F18 | (30A) Sistema de audio |
| F19 | (30A) Limpiaparabrisas |
| F20 | (20А) Válvula de control del regulador de presión de combustible (BPT / BPU / BYT) |
| F21 | (10A / 15A) Gestión del motor |
| F22 | (5A) Interruptor de luz de freno (sensor de posición del pedal del freno), sensor de posición del pedal del embrague |
| F23 | (5A / 10A / 15A) Relé de bomba de refrigerante, sistema de gestión del motor |
| F24 | (10A) Módulo de control del motor del ventilador de refrigeración (algunos modelos), sistema de gestión del motor |
| F25 | (30A / 40A) Centralita multifunción 1 |
| F26 | (30A / 40A) Centralita multifunción 1 |
| F27 | (40A) Bomba del sistema de escape de aire (BSE) |
| F28 | (40A) ^ 2007: Caja de fusibles/relés del panel de instrumentos, relé 2, módulo de control multifunción |
| F29 | (50A) ^ 2007: Asientos eléctricos, caja de fusibles/relés del panel de instrumentos |
| F30 | (40A50A) ^ 2007: Caja de fusibles/relés del panel de instrumentos 1, relé del circuito auxiliar, unidad de control multifunción 1. |
Caja de fusibles del habitáculo

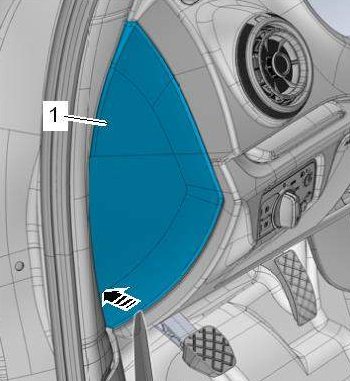

Ubicado en el lado izquierdo del tablero, detrás de una cubierta protectora.

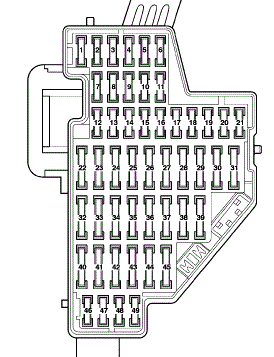

diagrama de esta caja con fusibles
Designación
| F1 | (10A) Conector de diagnóstico, sistema de gestión del motor, control del alcance de los faros, interruptor de luces, módulo de control del remolque |
| F2 | (10A) Sistema de control de transmisión automática, transmisión manual (DSG), sistema ABS, interruptor de luz de freno (sensor de posición del pedal de freno), unidad de diagnóstico, sistema de gestión del motor, unidad de control electrónico 4WD, dirección asistida |
| F3 | (5A) Bolsa de aire |
| F4 | (5A) Sensor de estado del aceite del motor, sistema de control remoto de puerta de garaje, espejo retrovisor interior, sistema de navegación, calentadores de asientos, sistema de calefacción / aire acondicionado, unidad de control / control del sistema de estacionamiento, luces de marcha atrás (con transmisión manual), interruptor maestro TCS / ESP , unidad de control para detección de ocupación de asiento, sistema de control de presión de neumáticos, calentadores de toberas de lavaparabrisas |
| F5 | (5A) Módulo de control de faros de xenón (izquierda) |
| F6 | (5A) Módulo de control de faros de xenón (derecho) |
| F7 | – |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | (10A) Módulo de control de puerta (conductor), módulo de control de puerta (pasajero) |
| F13 | (10A) Módulo de control de puerta (trasero izquierdo), módulo de control de puerta (trasero derecho), módulo de control multifunción 2 |
| F14 | (10A) Sistema de control de transmisión automática, transmisión manual (DSG), sistema ABS (algunos modelos), módulo de control de estacionamiento |
| F15 | (10A) Luces interiores |
| F 16 | (10A) Sensor de lluvia / luz solar, receptor de control remoto de calefacción auxiliar, toma de diagnóstico de calefacción / aire acondicionado |
| F17 | (5A) Sistema antirrobo |
| F18 | – |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | (40) Calefacción / aire acondicionado |
| F23 | (30A) Motor elevalunas puerta conductor |
| F24 | (20A) Encendedor de cigarrillos |
| F25 | (30A) Luneta trasera térmica |
| F26 | (20A) Conector de carga |
| F27 | (15A) Módulo de control de la bomba de combustible (si está equipado), relé de la bomba de combustible (si está equipado), relé de arranque (sistema de combustible) (si está equipado) |
| F28 | (30A) Motor del elevalunas eléctrico (trasero izquierdo), motor del elevalunas eléctrico (trasero derecho) |
| F29 | – |
| F30 | (20A) Transmisión automática |
| F31 | (20A) Bomba de vacío del servofreno (si está equipado) |
| F32 | (30A) Lavafaros |
| F33 | (20A) Lucas |
| F34 | (20A) Asientos calefactables |
| F35 | – |
| F36 | (10A) Asientos eléctricos |
| F37 | (20A) Aire acondicionado, calefacción de asientos |
| F38 | (30A) Motor del elevalunas eléctrico de la puerta del acompañante |
| F39 | – |
| F40 | (40) Calefacción / aire acondicionado |
| F41 | (15A) Limpiaparabrisas trasero |
| F42 | (15A) Bomba lavaparabrisas / luneta trasera |
| F43 | (20A) Módulo de control multifunción 2 |
| F44 | (20A) Módulo de control de remolque |
| F45 | (15A / 20A) Módulo de control de remolque |
| F46 | (10A) Toma de remolque |
| F47 | (5A) Conector de teléfono |
| F48 | (10A) Vehículo de entrenamiento |
| F49 | (5A) Vehículos de servicio, vehículo de entrenamiento |
El fusible número 24 de 20A es el responsable del encendedor.
Fusibles de batería
También hay 2 variantes de ejecución.
Tipo 1
| F1 | (150A / 200A) Generador |
| F2 | (80A) Dirección asistida |
| F3 | (80A) Motor del ventilador de refrigeración |
| F4 | (80A) Caja de fusibles/relés del salpicadero 1, caja de fusibles/relés del salpicadero 2 ^ 2) – BDB |
| F5 | (100A) Calentador adicional |
| F6 | (50A) Caja de fusibles / relés del tablero 1 (F12-F17 / F44-F45) -3.2 (BDB) |
| F7 | – |
Tipo 2
| F1 | (150A / 200A) Generador |
| F2 | (80A) Dirección asistida |
| F3 | (50A) Módulo de control del motor del ventilador de refrigeración |
| F4 | (80A) ^ 10/05 Caja de fusibles/relés del salpicadero |
| F5 | (80A) 11 / 05-07: Caja de fusibles / relés del salpicadero |
| F6 | – |
| F7 | (50A / 80A) Vehículos de servicio |
