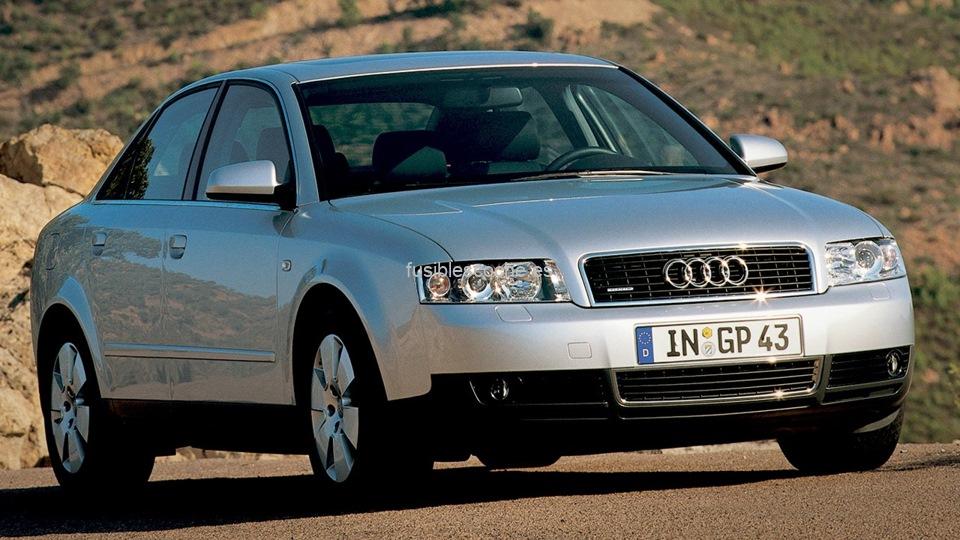

La segunda generación del Audi A4 B6 debutó en 2000 y la producción en serie del modelo comenzó en 2001. Este modelo comparte plataforma con el Volkswagen B5. En total, se produjeron en el mundo más de un millón de ejemplares del Audi A4 B6. Este material se adaptará a los propietarios de Audi A4 B6 , producidos en los modelos 2001, 2002, 2003, 2004, 2005 con carrocería sedán y Avant, porque mostraremos la ubicación de las cajas de fusibles y relés con diagramas y ubicaciones.

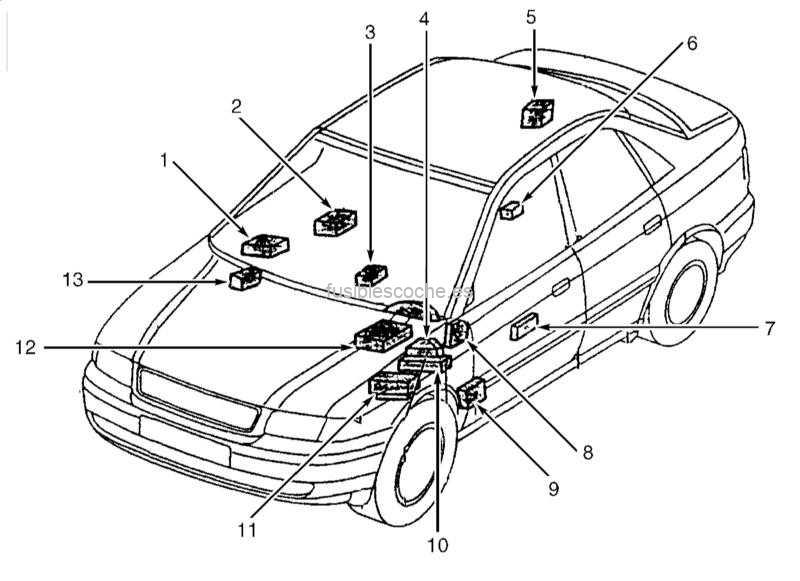

Ubicaciones
Diagrama
Asignación
- Unidad de control del termostato
- medicina tradicional china
- Unidad de control de airbag
- caja de relés de 13 vías
- Dispositivo antirrobo / iluminación interior / unidad de control de bloqueo único
- Unidad de control del sensor de ultrasonido
- Panel de fusibles
- Caja de conexiones izquierda
- Microrelés centrales
- caja de relés de 8 vías
- ECM
- Caja de conexiones derecha

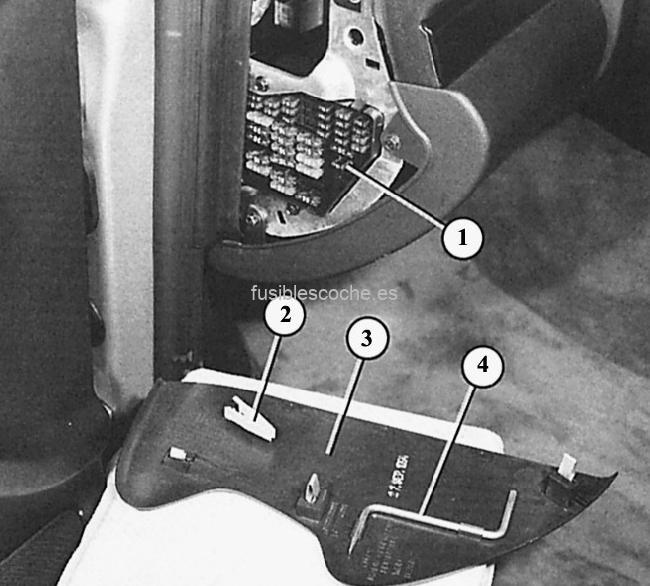

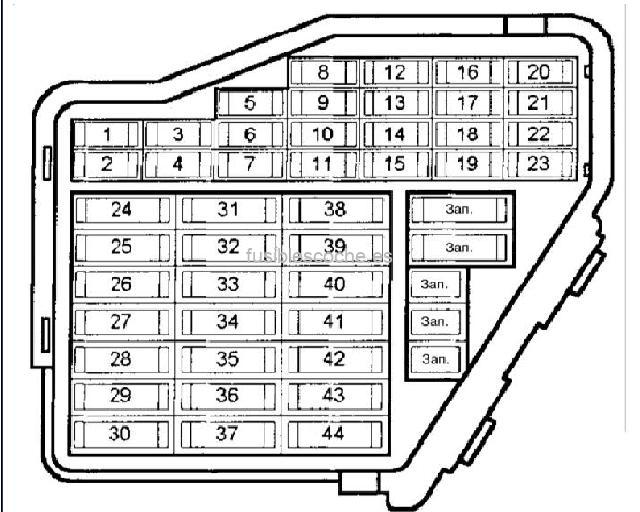

Caja de fusibles del habitáculo (Nº 8)

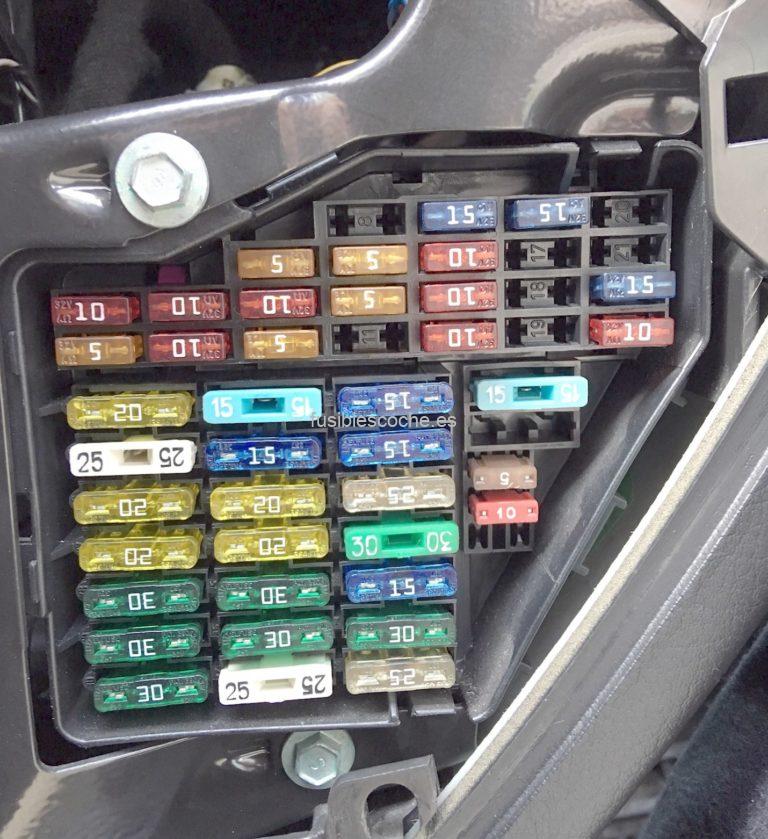

Foto
Diagrama
Asignación
| 1 | Aire acondicionado 10A |
| 2 | Luces del espacio para los pies 5A |
| 3 | 5A Chorros de lavado calentados |
| 4 | ventilador de refrigeración 5A |
| 5 | 10A Teléfono, sensor de nivel de aceite impulsor, interruptores multifunción, asientos traseros con calefacción, parasol de ventana trasera, transmisión automática (balancín de cambio |
| 6 | 5A Aire acondicionado (sensor de calidad del aire), sensor de presión |
| 7 | Control electrónico antideslizante (ESP) de 10 A, interruptor de luz de freno, sensor del pedal del embrague, sensor del ángulo de dirección |
| 8 | Teléfono 5A |
| 9 | 15A Servofreno (bomba de vacío) |
| 10 | Control automático del alcance de los faros 10A |
| 11 | Ausente |
| 12 | Toma de diagnóstico 10A |
| 13 | Módulo de columna de dirección 10A |
| 14 | Luces de señal de freno 10A |
| 15 | 10A Panel de instrumentos, sistema de navegación |
| 16 | Abridor de puerta de garaje 5A |
| 17 | 10A Asistencia de estacionamiento, control de altura de manejo, monitoreo de presión de neumáticos |
| 18 | Ausente |
| 19 | 15A Faros antiniebla, faros antiniebla traseros |
| 20 | Luz baja derecha de 15 A, ajustador de nivelación de faros |
| 21 | 15A Luz de cruce faro izquierdo, regulador de nivelación de faros |
| 22 | 15A Puerta del conductor |
| 23 | 15A Puerta del pasajero delantero |
| 24 | Equipo de confort eléctrico 20A con mando único. |
| 25 | ventilador calentador 30A |
| 26 | Ventana trasera calefactable 30A |
| 27 | Toma de remolque 30A (unidad de control) |
| 28 | Bomba de combustible 20A, bomba auxiliar del motor diésel |
| 29 | 20A Gestión del motor |
| 30 | Panel de techo oscilo-corredizo 20A |
| 31 | 15A Luces de marcha atrás, transmisión automática, toma de diagnóstico, espejo interior con atenuación automática |
| 32 | 20A Gestión del motor |
| 33 | Encendedor de cigarrillos 15A |
| 34 | 15A Gestión del motor |
| 35 | Toma de 30A en el maletero. |
| 36 | limpiaparabrisas 30A |
| 37 | 25A Bomba lavaparabrisas y faros |
| 38 | Equipo de confort eléctrico 15A con mando único, desbloqueo maletero. |
| 39 | Sistema de radio 20A |
| 40 | Zumbador 25A |
| 41 | Ausente |
| 42 | Sistema electrónico antideslizante (ESP) |
| 43 | 15A Gestión del motor |
| 44 | Asientos calefactables 30A |
En relación con posibles cambios en los esquemas relacionados con las características de diseño y equipamiento del modelo, consulte la información con su descripción en el reverso de la portada. En este diagrama, el fusible número 33 es responsable del encendedor.
Microrelé central
Diagrama
Designación
- Relé de bocina
- Relé de reducción de carga
- Relé de la bomba de combustible
- limpiaparabrisas intermitente
- Relé de lavadora

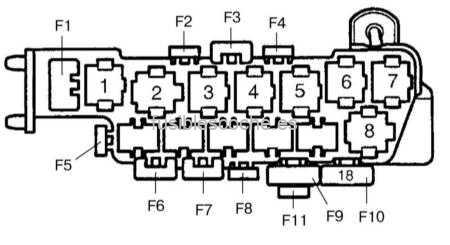

Caja de 8 relés
Diagrama
Componentes protegidos
2 – Relé de control de velocidad del ventilador
de refrigerante 3 – Relé de control del ventilador de refrigerante (1.ª velocidad) / control de bomba de refrigerante
4 – Unidad de control de elevalunas eléctrico / techo corredizo / relé ABS (con ESP)
5 – Unidad de control de señal de advertencia de puerta abierta
7 – Radio / cambiador de CD / Relé de la bomba ABS
F2 – Sistema eléctrico del asiento del pasajero
F3 – Sistema eléctrico del asiento del conductor
F5 – Conector de alimentación auxiliar
F6 – Protección del elevalunas eléctrico delantero F7 – Protección del elevalunas
eléctrico trasero F8, F9, F11 – Relé del ventilador del radiador y unidad de control F10 – ABS

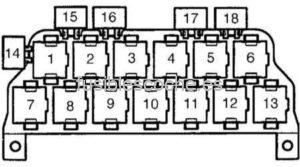

Caja de relevos de 13 asientos.
Diagrama
Funciones
3 – Relé de embrague К / В
4,5 – Unidad de control de luces traseras
6 – Relé de iluminación de la palanca selectora
7 – Relé de luces antiniebla
8 – Relé DRL ON
9 – Relé de luces de marcha
13 – Relé de posición estacionamiento / punto muerto
