Le sugerimos que se familiarice con los diagramas de fusibles y relés del BMW E36. El E36 es la tercera generación del BMW Serie 3. Este coche se fabricó en los años 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 e incluso antes del año 2000 se produjeron modelos compactos de la versión hatchback E36.
En la versión diésel, los fusibles están situados en dos cajas, una de las cuales está instalada en el vano motor, como las de gasolina, y la segunda debajo del asiento trasero. El fusible más grande de 80 A está ubicado cerca de la batería debajo del asiento trasero y protege todo el circuito alimentado por la batería.
Caja de fusibles del capó BMW E36

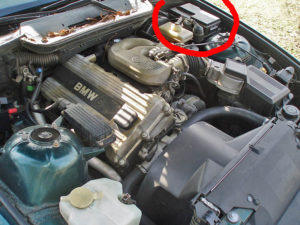

Se encuentra debajo del capó, en el lado derecho, más cerca del conductor, debajo de una cubierta negra.

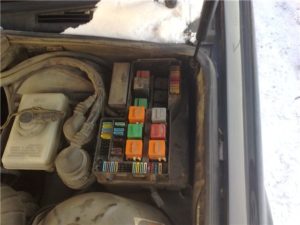

Foto del bloque
Esquema general de fusibles para BMW E36
Descripción
| 1 | Relé de la bomba de combustible |
| 2 | Relé de la unidad de control del motor |
| 3 | Relé del sensor de oxígeno |
| 4 | Relé de bocina |
| 5 | Relé de luz antiniebla |
| 6 | Relé de faros |
| 7 | Relé de luces altas |
| 8 | Relé de alarma |
| 9 | Relé del motor del ventilador del calentador |
| 10 | Relé de desempañador de luneta trasera |
| 11 | Relé de seguridad ABS |
| 12 | Relé de bomba ABS |
| 13 | Relé 2 del motor del ventilador de refrigeración |
| 14 | Relé de embrague magnético del compresor de aire acondicionado |
| 15 | Relé del motor del ventilador de refrigeración 1 |
| F1 | (30A) Lucas |
| F2 | (15A) Conector eléctrico del remolque |
| F3 | (30A) Lavador/limpiador de faros |
| F4 | (15A) Calefactor del asiento |
| F5 | (30A) Asiento eléctrico |
| F6 | (20A) Desempañador de luneta trasera |
| F7 | (5A) Interruptor de encendido, calentador, cierre centralizado, sistema antirrobo, accionamiento del techo convertible |
| F8 | (15A) Bocina |
| F9 | (20A) Sistema de audio |
| F10 | (30A) Unidad de control electrónico ABS/TCS, sistema de suspensión activa |
| F11 | (7.5A) Faro izquierdo |
| F12 | (7.5A) Faro derecho |
| F13 | (5A) Ventanas eléctricas – traseras. (modelos de 2 puertas) |
| F14 | (30A) Ventanas eléctricas |
| F15 | (7.5A) Luces antiniebla: delanteras, grupo de instrumentos |
| F16 | (5A) Unidad de control del motor, aire acondicionado |
| F17 | (7.5A) Luces antiniebla traseras |
| F18 | (15A) Bomba de combustible |
| F19 | (15A/30A) Elevalunas eléctricos – traseros. (modelos de 4 puertas/convertible) |
| F20 | (10A) Sistema de aire acondicionado/calefacción |
| F21 | (5A) Unidad de control electrónico ABS/TCS, sistema de suspensión activa |
| F22 | (5A) Luces antiniebla |
| F23 | (5A) Calentadores de asientos, grupo de instrumentos, reloj, computadora de viaje, señales de giro, sistema ABS, lámpara del compartimiento del motor, calentador, desempañador de la ventana trasera, luces antiniebla, relé de faros |
| F24 | (15A) Calentadores de boquillas lavaparabrisas, espejos exteriores eléctricos, sistema de estacionamiento |
| F25 | (5A) Interruptor de luces (faros/luces antiniebla) |
| F26 | (10A) Luces de marcha atrás, selector de marchas, sensor de oxígeno, conector de diagnóstico, calentador de combustible |
| F27 | (5A) Frenos antibloqueo/control de tracción, grupo de instrumentos, computadora de viaje |
| F28 | (5A) Módulo de control electrónico del motor, módulo de control de control de tracción electrónico, módulo de control de crucero |
| F29 | (7.5A) Luz alta – faro izquierdo |
| F30 | (7.5A) Luz alta – faro derecho |
| F31 | (15A) Cuadro de instrumentos, reloj, computadora de viaje, sistema antirrobo, unidad de control de señal de cierre centralizado, sistema de aire acondicionado |
| F32 | (30A) Fusible del encendedor de cigarrillos |
| F33 | (10A) Luces delanteras/traseras – izquierda. Lámpara del compartimento del motor, lámparas interiores, conector de carga, sistema antirrobo, teléfono, calefacción de cerradura de puerta |
| F34 | (30A) Luces direccionales/advertencia de peligro, sensor de impacto (sistema antirrobo), sistema antirrobo |
| F35 | (25A) Cierre centralizado, accionamiento del techo abatible |
| F36 | (30A) Unidad de control del limpia/lavaparabrisas |
| F37 | (10A) Luces delanteras y traseras – derecha |
| F38 | (30A)ABS |
| F39 | (7.5A) Relé de embrague magnético del compresor de aire acondicionado |
| F40 | (30A) Asiento eléctrico |
| F41 | (30A) Motor del ventilador del condensador del A/C |
| F42 | (7,5A) SRS, sistema de protección contra vuelcos (convertible) |
| F43 | (5A) Luces interiores, sistema antirrobo, cierre centralizado, teléfono, techo abatible |
| F44 | (15A) Unidad de control del limpia/lavaparabrisas, luz de la guantera, sistema de audio, sistema antirrobo |
| F45 | (7,5A) Computadora de viaje, unidad de alarma auxiliar |
| F46 | (7.5A) Cuadro de instrumentos, luces de freno, control de crucero |
Consulta la información proporcionada con tu descripción en el reverso de la portada. En esta versión, el número 32 en 30A es responsable del encendedor.

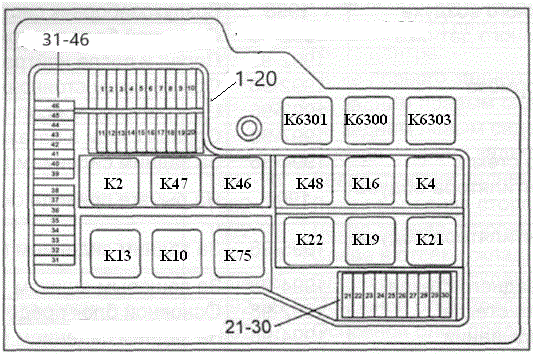

K2 – relé de señal sonora;
K4 – relé del ventilador de calefacción;
K10 – Relé de seguridad ABS;
K13 – relé del calentador de la luneta trasera;
K16 – interruptor de relé para intermitentes y luces de emergencia;
K19 – relé del compresor del aire acondicionado;
K21 – relé de accionamiento eléctrico del ventilador del radiador (aire acondicionado) 1.ª etapa;
K22 – relé de accionamiento eléctrico del ventilador del radiador (aire acondicionado) 2.ª etapa;
K46 – relé de luz de carretera;
K47 – relé de luces antiniebla;
K48 – relé de luces de cruce;
K75 – Relé del motor de la bomba ABC;
K6300 – relé principal para el sistema de encendido/inyección Motronic;
K6301 – relé de la bomba de combustible;
K6303 – relé de calefacción de sonda lambda.
Caja de fusibles interior BMW E36
Ubicado debajo del panel de instrumentos a la izquierda.
Para automóviles fabricados antes de 1996.
| 1 | Relé de ventanilla eléctrica/techo corredizo |
| 2 | Unidad de control (en caso de emergencia) |
| 3 | Relé del motor del ventilador del calentador |
| 4 | Relé del limpiador/lavafaros |
| 5 | Unidad de control del limpiaparabrisas/limpiafaros |
| 6 | Relé del motor del elevalunas eléctrico – trasero. modelos de 2 puertas |

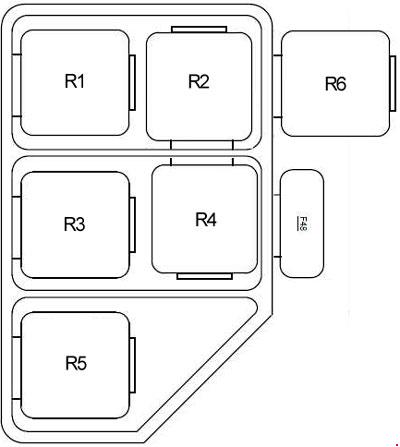

Para vehículos fabricados después de 1996.
| 1 | Relé de ventanilla eléctrica/techo corredizo |
| 2 | Unidad de control (soldaduras) |
| 3 | Relé del motor del ventilador del calentador |
| 7 | Fusible 48 (40 A), CA – 316i/318i |
- Ventilador 48 – 40A (alta velocidad)
- 50 – 5A Válvula de recirculación de gases de escape, Válvula de filtro de carbón
