La siguiente modificación del BMW Serie 5 después del E39 fue el E60. El coche se fabricó en 2003, 2004, 2005,2006, 2007, 2008, 2009 y 2010 en dos estilos de carrocería: sedán (E60) y familiar (E61). Examinaremos los diagramas de bloques de relés y los fusibles del BMW E60 y también proporcionaremos un manual de funcionamiento completo.
El kit de herramientas del conductor debe incluir fusibles de repuesto y pinzas de plástico. Las especificaciones de los fusibles para su vehículo se encuentran en el compartimiento de equipaje detrás de la cubierta lateral derecha.

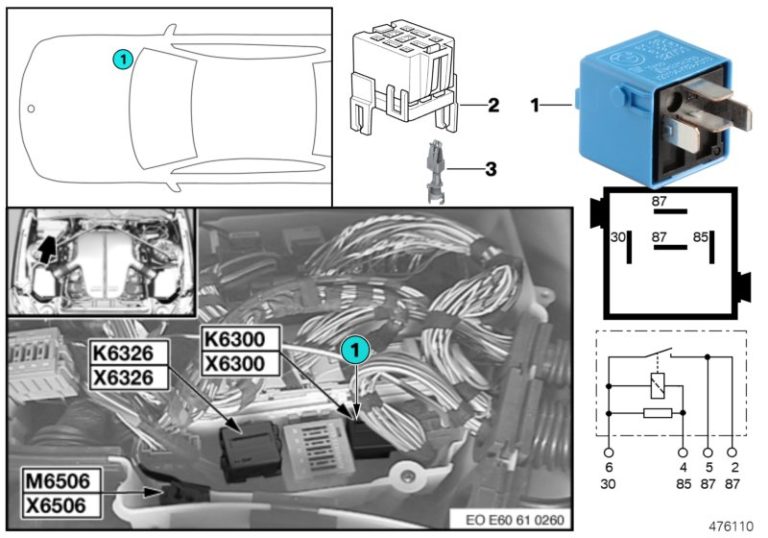

Caja de fusibles y relés debajo del capó del BMW E60
Está ubicado en el compartimiento del motor, más cerca del parabrisas.
Diagrama general de elementos del bloque.
Descripción
| 1 | Unidad de control electrónico del motor |
| 2 | — |
| 3 | Relé de la unidad de control de elevación de válvulas |
| 4 | Relé del calentador PCV |
| 5 | Relé del motor del limpiaparabrisas |
| 6 | Relé de la bomba de aire de escape |
| 7 | Relé de control del motor |
| F1 | (30A) Control de motores |
| F2 | (30A) Control de motores |
| F3 | (20A) |
| F4 | (30A) |
| F5 | (30A) Control de motores |
| F6 | (10A) Control de motores |
| F7 | (40A) Control de motores |
| F8 | (30A) |
| F10 | (5A) Calentador de ventilación del cárter |
Caja de fusibles principal en el interior del BMW E30
Está ubicado detrás de la guantera (también se le puede llamar guantera). Para acceder, es necesario abrir 2 pestillos y deslizar la cubierta protectora.

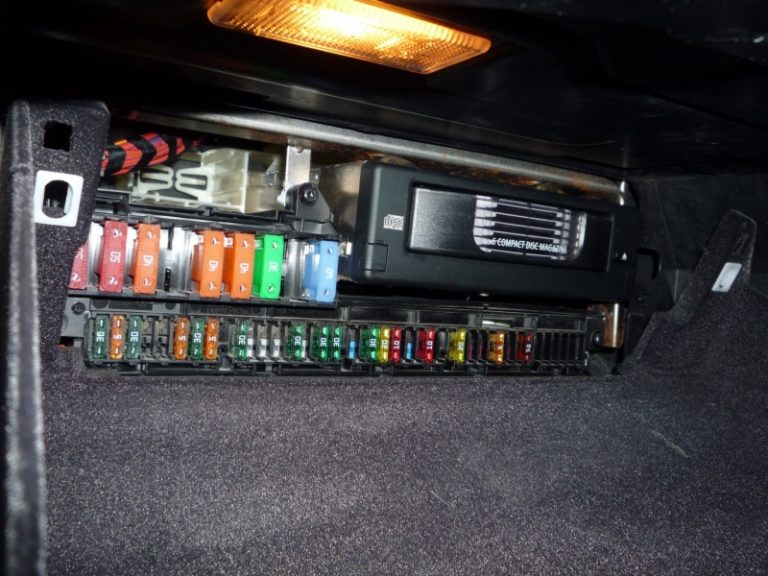

Externamente debería verse así.

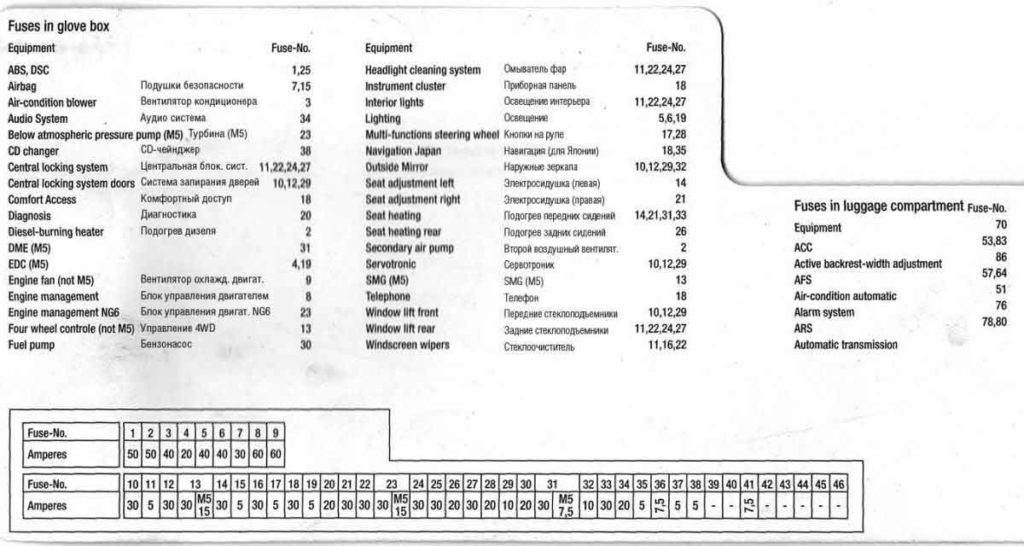

Debería haber un folleto en la parte superior izquierda con una descripción exacta de los fusibles.
Designación detallada (numeración de izquierda a derecha, una de las opciones)
| F1 | (50A) Centralita electrónica ABS |
| F2 | (60A) |
| F3 | (40A) Resistencia del motor del ventilador del calentador |
| F4 | — |
| F5 | (50A) Unidad de control de iluminación |
| F6 | (50A) Unidad de control de iluminación |
| F7 | (50A) |
| F8 | (60A) |
| F9 | (60A) |
| F10 | (30A) |
| F11 | (5A) |
| F12 | (30A) |
| F13 | (30A) Unidad de control de caja de transferencia |
| F14 | (30A) Asiento eléctrico |
| F15 | (5A) |
| F 16 | (30A) Relé del motor del limpiaparabrisas |
| F17 | (5A) Unidad de control eléctrico de la columna de dirección |
| F18 | (30A) |
| F19 | — |
| F20 | (20A) Calentador adicional |
| F21 | (30A) Asiento eléctrico |
| F22 | (30A) |
| F23 | — |
| F24 | (30A) |
| F25 | (30A) Centralita electrónica ABS |
| F26 | (20A)— |
| F27 | (30A) |
| F28 | (20A) Unidad de control eléctrico de la columna de dirección |
| F29 | (10 A) |
| F30 | (20A) Bomba de combustible |
| F31 | (30A) Asiento eléctrico |
| F32 | (10 A) |
| F33 | (30A) Asiento eléctrico |
| F34 | (20A) Unidad de control multimedia |
| F35 | (5A) Sistema de navegación |
| F36 | (7.5A) |
| F37 | (5A) Teléfono |
| F38 | (5A) cambiador de CD |
| F39 | — |
| F40 | (10A) cambiador de DVD |
| F41 | (7.5A) Unidad de control del grupo de instrumentos |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Segunda opción
Caja de relés y fusibles en el maletero
Está ubicado en el lado derecho debajo del revestimiento. Para acceder, debe quitar la cubierta protectora. Si es necesario, desenganche primero el cinturón de seguridad.

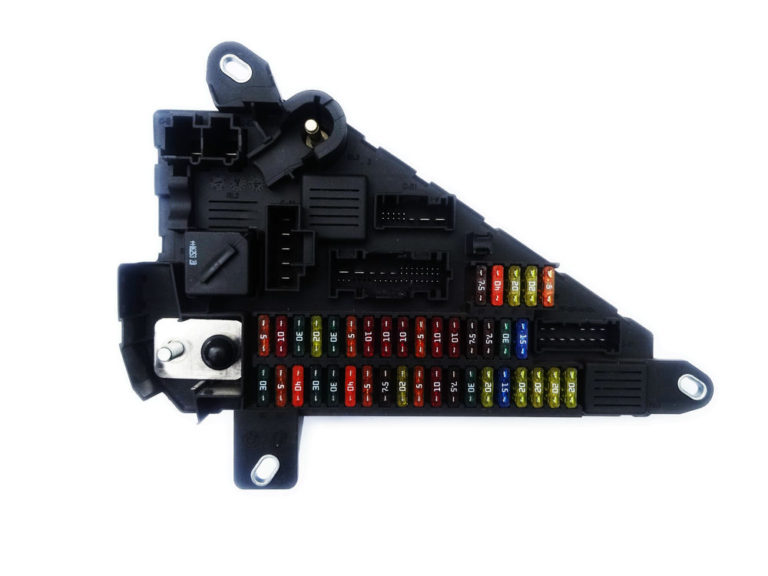

Foto real del bloque en el maletero de un BMW E60

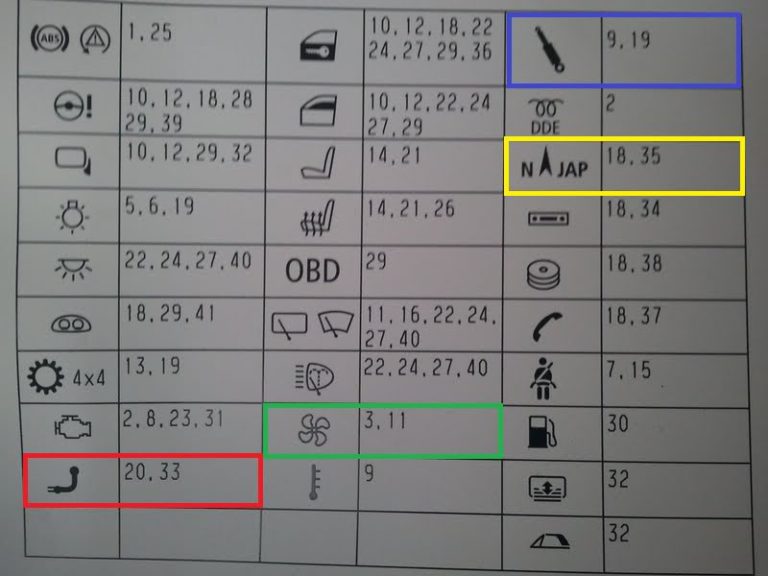

La descripción original se parece a esto.
Tabla con transcripción
| Relé de control de corriente de la batería | |
| 50 | Bomba lavafaros 30A |
| 51 | 5A |
| 52 | Relé del compresor de suspensión activa 40A |
| 53 | Asientos delanteros eléctricos 30A |
| 54 | 40A Desempañador de luneta trasera |
| 55 | 40A Unidad de control para apertura/cierre de puerta trasera |
| 56 | Sensor de lluvia/luz solar 5A |
| 57 | Unidad de control del motor del ventilador del aire acondicionado/calefacción 5A |
| 58 | 20A Limpiaparabrisas trasero |
| 59 | Amplificador de señal de antena 5A |
| 60 | — |
| 61 | Fusible de frigorífico, encendedor de cigarrillos de 7,5 A (antes de 09-2005) |
| 62 | Unidad de control eléctrico del remolque 30A |
| 63 | Calentador adicional 20A |
| 64 | Unidad de control del motor del ventilador del aire acondicionado/calefacción 15A |
| 65 | — |
| 66 | Unidad de control de techo solar eléctrico 20A |
| 67 | 10 A |
| 68 | 5A |
| 69 | Unidad de control del sistema de aparcamiento 5A |
| 70 | Sensor de distancia de obstáculos 10A (control de velocidad adaptativo) |
| 71 | Conjunto de interruptor multifunción 30A |
| 72 | 20A 8cil. gasolina: Relé de la bomba de combustible |
| 73 | 30A 07/09: Amplificador de salida de audio |
| 74 | 10 A |
| 75 | 10 A |
| 76 | 10 A |
| 77 | 10A Pantalla principal |
| 78 | 5A |
| 79 | 10 A |
| 80 | 10 A |
| 81 | 7.5A |
| 82 | 7.5A Unidad de control del sistema de vigilancia de la presión de los neumáticos |
| 83 | Asientos delanteros eléctricos 30A |
| 84 | 15A |
| 85 | 7.5A |
| 86 | Dirección asistida 40A |
| 87 | Fusible de encendedor de cigarrillos de 20 A (después de 09-2005) |
| 88 | 20A |
| 89 | 5A Espejo retrovisor interior con atenuación automática |
Busque un bloque separado cerca de la batería para detectar 2 elementos fusibles de alta clasificación:
- F92 (100A) – calentador eléctrico adicional;
- F90 (200A) – caja de fusibles ubicada en el tablero.
