La primera generación del BMW X3 se fabricó en los años 2003, 2004, 2005, 2006, 2007, 2008, 2009 y 2010. Este modelo fue identificado como E83. Le sugerimos que se familiarice con la información sobre todos los relés y fusibles del BMW X3 E83 con una descripción detallada en ruso. Por separado, tomamos nota del fusible del encendedor y del libro de instrucciones.
Contents
BMW E83 fuse location

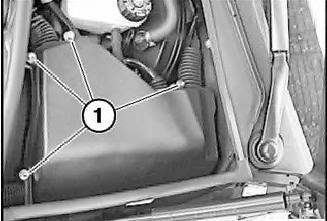

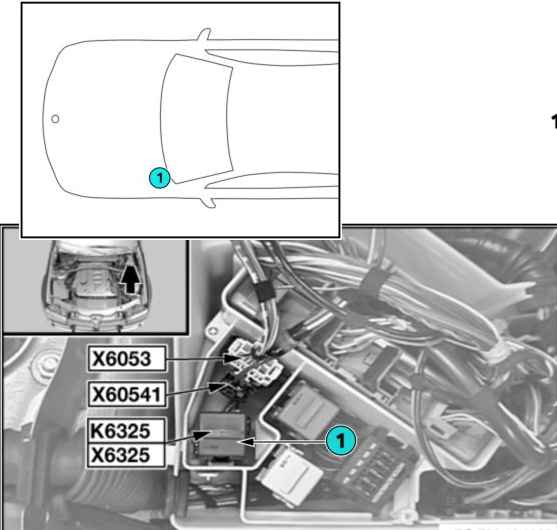

Está situado a la izquierda, al final del compartimento del motor. Protegido por una tapa. Los elementos de fijación de acceso están indicados en la imagen.
Tabla que describe los elementos del bloque.
| 1 | Unidad de control electrónico del motor |
| 2 | Unidad de control de transmisión electrónica |
| 3 | Relé de bobina de encendido – 2.0 gasolina (N46) |
| 4 | Relé de control del motor – Gasolina |
| 5 | Relé de luz de marcha atrás |
| 6 | — |
| 7 | Relé de control del motor – Diésel |
| 8 | Relé del motor del limpiaparabrisas |
| F1 | (20A) Componentes del sistema de control del motor |
| F2 | (20A) Control de motores |
| F3 | (20A) Componentes del sistema de control del motor, relé de luces de marcha atrás – 2.5 gasolina (M54) |
| F4 | (10A) Sistema de gestión del motor, sistema ABS |
| F5 | (30A) Relé bobina de encendido – 2.0 gasolina (N46) |
En el reverso también hay varios elementos:
| F102 | (80A) Conector (puente) – 2.0/2.5 gasolina (M54, N46) |
| F105 | (50A) Interruptor de encendido |
| F106 | (50A) Interruptor de encendido, unidad de control de iluminación |
| F107 | (50A) Unidad de control de iluminación, unidad de control eléctrico del remolque |
Caja de fusibles interior BMW X3 E83
Caja de fusibles principal
Se encuentra ubicado en la guantera o también se llama guantera. Para acceder a él, debe girar los dos pestillos de la cubierta.
foto de la caja de fusibles bmw x3 e83

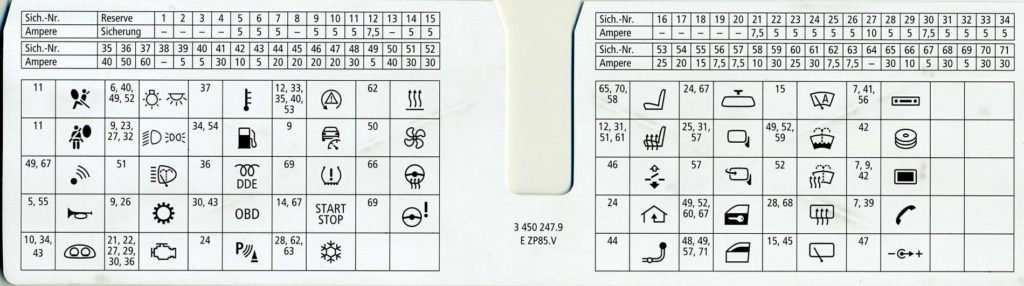

En el espacio que se abre verá el bloque en sí y la especificación con la disposición actual de los fusibles en 2 filas.
Tabla con transcripción
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | (5A) Bocina |
| 6 | (5A) Lámparas de iluminación para espejos de aumento. |
| 7 | (5A) Sistema de audio/sistema de navegación/teléfono, sistema de audio (09/05—>) |
| 8 | — |
| 9 | (5A) Interruptor de luz de freno (sensor de posición del pedal de freno), sensor de posición del pedal de embrague, interruptor de luz, unidad de control multifunción, unidad de control eléctrico de la columna de dirección |
| 10 | (5A) Unidad de control del grupo de instrumentos |
| 11 | (5A) Unidad de control electrónico SRS |
| 12 | (7,5A) Interruptor multifunción – consola central |
| 13 | — |
| 14 | (5A) Unidad de control electrónico del inmovilizador |
| 15 | (5A) Sensor de luz solar, sensor de lluvia, limpia/lavaparabrisas trasero |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | (5A) Unidad de control electrónico del motor – Diésel |
| 23 | (5A) Unidad de control del alcance de las luces |
| 24 | (5A) Espejo retrovisor interior, unidad de control del sistema de aparcamiento |
| 25 | (5A) Boquillas de retrovisor eléctrico (lado pasajero), calefacción y lavaparabrisas (03/04) |
| 26 | (5A) Encendedor, unidad de control de caja de transferencia |
| 27 | (10A) Sensor de marcha atrás, relé de luz de marcha atrás |
| 28 | (5A) Sistema de aire acondicionado/calefacción, relé de desempañador de ventana trasera |
| 29 | (5A) Unidad de control electrónico del motor, relé de bobina de encendido |
| 30 | (7.5A) Conector de diagnóstico, sensor de nivel de aceite del motor, calentador de combustible (diésel), unidad de control de transmisión electrónica |
| 31 | (5A) Unidad de control eléctrico, puerta del conductor |
| 32 | (5A) Interruptor de luces (09/06) |
| 33 | (5A) Interruptor multifunción de la consola central |
| 34 | (5A) Unidad de control del grupo de instrumentos, unidad de control de la bomba de combustible |
| 35 | (40A) Centralita electrónica ABS – con sistema DSC |
| 36 | (60A) Calentador de combustible, relé de bomba de aire de escape |
| 37 | (60A) Motor del ventilador de refrigeración |
| 38 | (15A) Relé de faros antiniebla |
| 39 | (5A) Unidad de control telefónico, unidad de control de interfaz telefónica, antena telefónica(^09/05) |
| 40 | (5A) Sensor de piso del volante, lámpara de iluminación del selector de transmisión automática |
| 41 | (30A) Sistema de audio, amplificador de audio |
| 42 | (10A) Sistema de audio/navegación, cambiador de CD, pantalla multifunción, sintonizador de TV |
| 43 | (5A) Conector de diagnóstico (DLC), unidad de control multifunción |
| 44 | (20A) Conector eléctrico del remolque |
| 45 | (20A) Limpiaparabrisas intermitente (trasero) |
| 46 | (20A) Centralita de control del techo solar eléctrico |
| 47 | (20A) Fusible del encendedor de cigarrillos BMW e83 , conector de alimentación de accesorios |
| 48 | (30A) Centralita multifunción |
| 49 | (5A) Unidad de antena, unidad de control multifunción |
| 50 | (40A) Motor del ventilador del aire acondicionado/calefacción |
| 51 | (30A) Relé de la bomba del lavafaros |
| 52 | (30A) Centralita multifunción |
| 53 | (25A) Centralita electrónica ABS – con sistema DSC |
| 54 | (20A) Unidad de control de la bomba de combustible, relé de la bomba de combustible |
| 55 | (15A) Relé de bocina |
| 56 | (5A) Unidad de control de transmisión electrónica (^03/07) |
| 57 | (7.5A) Unidad de control eléctrico de puertas (lado del conductor), sensor de posición del espejo retrovisor, interruptor de elevación de ventanas |
| 58 | (7.5A) Unidad de control de alcance de luces (^03/07) |
| 59 | (30A) Relé del motor del limpiaparabrisas |
| 60 | (25A) Centralita multifunción |
| 61 | (30A) Interruptor multifunción de la consola central |
| 62 | (7,5 A) Calentador adicional |
| 63 | (7.5A) Relé de embrague electromagnético del compresor de aire acondicionado |
| 64 | — |
| 65 | (30A) Unidad de control del asiento eléctrico del conductor, interruptor de la bomba de ajuste lumbar del asiento del conductor (03/07) |
| 66 | (10A) Interruptor de encendido |
| 67 | (5A) Sensor de inclinación del vehículo (sistema antirrobo), bocina del sistema antirrobo, sensor de cambio de volumen (sistema antirrobo), inmovilizador, espejo retrovisor interior |
| 68 | (30A) Relé del desempañador de la luneta trasera |
| 69 | (5A) Unidad de control de dirección asistida, unidad de control del sistema de control de presión de neumáticos |
| 70 | (30A) Unidad de control del asiento eléctrico del pasajero, interruptor de la bomba de ajuste lumbar del pasajero (^03/07) |
| 71 | (30A) Centralita multifunción |
El fusible número 47 – 20A es responsable del encendedor.

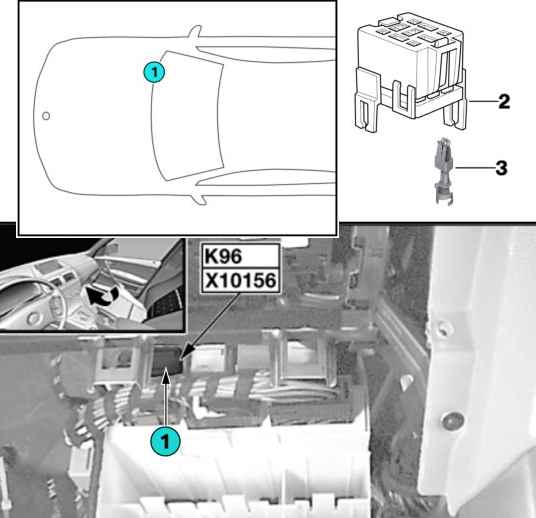

Bloque de relevo

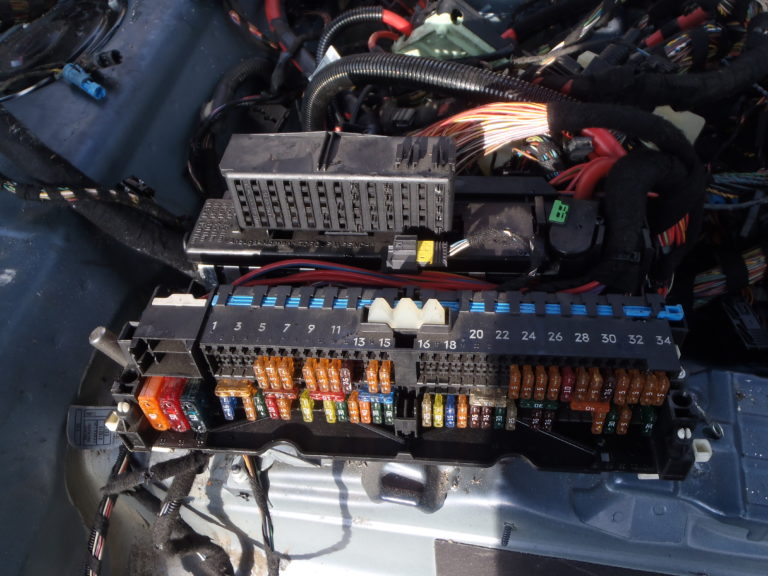

Como puedes ver en la foto, el bloque en sí es muy grande. También se encuentran relés en él.
diagrama de bloques generales
Designación
| 1 | Relé de bocina |
| 2 | Relé de luz antiniebla |
| 3 | Relé de embrague magnético del compresor de aire acondicionado |
| 4 | Relé de la bomba de combustible |
| 5 | — |
| 6 | Relé de la bomba de aire de escape |
| 7 | Relé de la bomba del lavafaros |
| 8 | Unidad de control del alcance de las luces |
| 9 | Unidad de control de dirección asistida |
| 10 | Centralita multifunción 1 – funciones: Sistema antirrobo, lavafaros, retrovisor interior, limpia/lavaparabrisas trasero, limpia/lavaparabrisas |
Fusible en el maletero BMW X3 E83

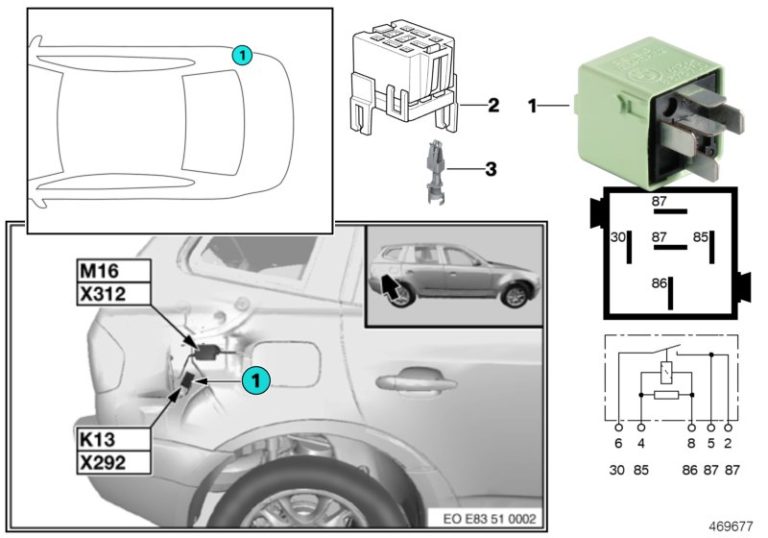

Están ubicados en diferentes lugares. Por ejemplo, el relé de calefacción de la luneta trasera se encuentra debajo del revestimiento de la derecha.
Otros se ubican en la zona de la batería para proteger todo el circuito.
| F108 | (250A) Bloque de fusibles/relés del panel de instrumentos 1 – fusibles F35-F63/F65-F71, bloque de fusibles/relés del panel de instrumentos 2 – fusibles F102/F104-F107 |
| F109 | (40A) Caja de fusibles/relés en el maletero 2 – fusible F80 – sin amplificador sistema de audio con altavoces estéreo |
| F203 | (100A) Relé de control del motor – Diésel |
| F80 | (40A) Unidad de control de caja de transferencia |
| F81 | (30A) Amplificador de salida de audio |
