En esta publicación, puede familiarizarse con las ubicaciones de las cajas de fusibles y relés de la serie BMW E46 3 con una descripción de los diagramas en ruso. El sedán BMW E46 es la cuarta generación de la tercera serie de BMW y fue producido en 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 y 2006.
Contents
Unidades de control

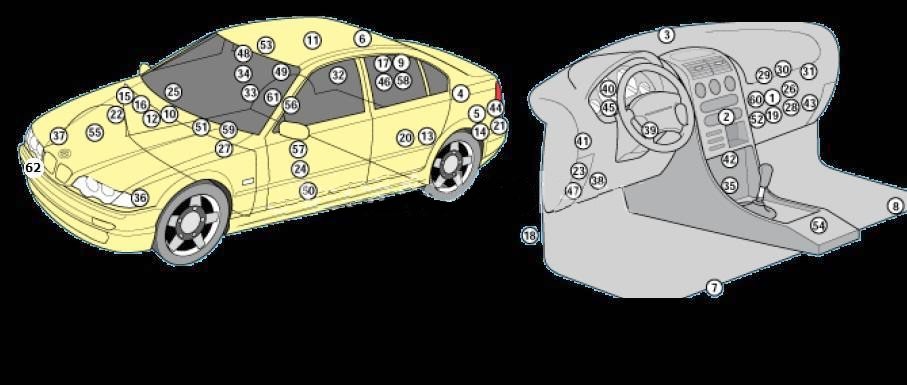

Disposición de todas las unidades de control electrónico
Propósito de los elementos
| 1 | Relé del embrague magnético del compresor del A/C – Detrás del tablero, derecho |
| 2 | Centralita electronica de aire acondicionado |
| 3 | Sensor de luz solar (sistema de aire acondicionado) |
| 4 | Amplificador de antena – pilar C |
| 5 | Amplificador de antena – Maletero izquierdo – Descapotable |
| 6 | Amplificador de señal de antena – debajo del alerón trasero – vagón |
| 7 | Sensor de impacto lateral – del lado del conductor, debajo del asiento (debajo del tapete) |
| 8 | Sensor de impacto lateral – lado del pasajero, debajo del asiento (debajo de la alfombrilla) |
| 9 | Sensor de inclinación del vehículo (sistema antirrobo) – lado derecho del maletero |
| 10 | Sistema antirrobo Bocina – Resonador de admisión |
| 11 | Unidad de control antirrobo (con control de cambio de volumen) – panel de techo |
| 12 | Interruptor sistema antirrobo, capó-compartimento motor, parte trasera derecha – en el bloque de montaje |
| 13 | Amplificador de salida de audio – Detrás del panel de moldura trasero izquierdo – Convertible |
| 14 | Amplificador de salida de audio – Tronco izquierdo |
| 15 | Unidad de control de calefacción adicional |
| 14 | Batería – compartimiento del motor, lado trasero derecho -4cyl. motores |
| 17 | Batería – lado derecho del maletero -6cyl. motores/diésel |
| 18 | Interruptor de liberación de la puerta trasera/cajuela – Panel de acceso inferior izquierdo |
| 19 | Relé del motor de la tapa del compartimento del techo plegable – detrás del panel de instrumentos, derecho |
| 20 | Unidad de control del techo plegable -detrás del panel de revestimiento trasero izquierdo |
| 21 | Relé de techo descapotable – lado izquierdo del maletero |
| 22 | Conector de diagnóstico (DLC) |
| 23 | Conector de diagnóstico (DLC) – detrás del tablero, cerca de la columna de dirección (05/00^) |
| 24 | Centralita espejo retrovisor lado conductor |
| 25 | Unidad de control del espejo retrovisor, lado del pasajero |
| 26 | Unidad de control de plegado de espejos – detrás de la guantera |
| 27 | Caja de fusibles / relé, vano motor – en el bloque de montaje |
| 28 | Caja de fusibles/relés, tablero 1 – en la guantera |
| 29 | Caja de fusibles/relés, tablero2 – Detrás de la guantera |
| 30 | Bloque de fusibles de relé, Tablero 3 – Detrás de la guantera |
| 31 | Unidad de control del lavafaros – detrás del salpicadero, a la derecha |
| 32 | Relé del descongelador trasero – Delantero derecho del compartimiento de equipajes |
| 33 | Relé 1 del descongelador trasero – Detrás del panel de moldura trasero derecho – Convertible |
| 34 | Relé 2 del descongelador trasero – Detrás del panel de moldura trasero derecho – Convertible |
| 35 | Relé del ventilador del calentador: detrás de la consola central |
| 36 | pitido 1 |
| 37 | pitido 2 |
| 38 | Unidad de control del inmovilizador electrónico – cerca de la columna de dirección |
| 39 | Antena anular del inmovilizador – cerca del interruptor de encendido |
| 40 | Unidad de control del grupo de instrumentos: detrás del tablero |
| 41 | Unidad de control de iluminación – funciones: Relé de alarma, interruptor de luz, relé de indicador, reóstato de retroiluminación del cuadro de instrumentos |
| 42 | Conjunto de interruptor multifunción |
| 43 | Centralita multifunción – detrás de la guantera – funciones: Sistema antirrobo, retrovisor con antideslumbramiento automático, sistema de audio, cierre centralizado, elevalunas eléctricos, luces de alarma, luces interiores, centralita electrónica SRS, posición trasera, manual secuencial transmisión, limpiaparabrisas / lavaparabrisas |
| 44 | Unidad de control de navegación – lado izquierdo del maletero |
| 45 | Antena del sistema de navegación – detrás del grupo de instrumentos |
| 46 | Unidad de control del sistema de aparcamiento – lado derecho del maletero |
| 47 | Zumbador del sistema de estacionamiento: espacio para los pies delantero izquierdo |
| 48 | Sensor de lluvia |
| 49 | Fusibles adicionales – maletero – en la copa de suspensión |
| 50 | Unidad de control del asiento eléctrico – debajo del asiento, lado del conductor |
| 51 | Módulo de control del asiento eléctrico: debajo del asiento, lado del pasajero |
| 52 | Relé de la bomba de aire de escape: detrás del tablero del lado derecho |
| 53 | Centralita techo solar – panel techo |
| 54 | Unidad de control SRS – alfombra debajo del piso |
| 55 | Sensor de altura de la carrocería (delantero), regulación del alcance de los faros – paso de rueda delantero derecho |
| 56 | Sensor de altura de carrocería (trasero), corrector de faros – paso de rueda trasero derecho |
| 57 | Unidad de control de interfaz telefónica – debajo de la consola central, trasera |
| 58 | Centralita eléctrica remolque – lado derecho del maletero |
| 59 | Unidad de control de la caja de cambios electrónica – vano motor – en el bloque de montaje |
| 60 | Unidad de control para vigilancia de la presión de los neumáticos – detrás de la guantera |
| 61 | Sensor de velocidad del vehículo – Sensor de velocidad de la rueda trasera derecha |
| 62 | Sensor de temperatura de la boquilla del lavaparabrisas – debajo de la parte inferior (delantera) |
Caja de fusibles en la cabina bmw e46
Está ubicado en la guantera (guantera) frente al pasajero delantero. Para acceder, desatornillar los tornillos correspondientes.
En la parte inferior debe haber documentación con una descripción exacta de la ubicación de sus fusibles. Más o menos así:
Descripción detallada del esquema.
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | (5A) Relé de bocina |
| 6 | (5A) Luces de espejo de cortesía, unidad de control de transmisión de techo convertible |
| 7 | (5A) Interruptor de techo descapotable, unidad de control de navegación, amplificador de salida de audio, pantalla multifunción, teléfono, sistema de audio |
| 8 | (5A) Transmisión manual secuencial – M3 |
| 9 | (5A) Mandos en el volante: control de crucero, interruptor de luz de freno (sensor de posición del pedal de freno), unidad de control multifunción, interruptor de luz, sensor de posición del pedal de embrague |
| 10 | (5A) Cuadro de instrumentos |
| 11 | (5A) ECM del SRS, asientos eléctricos, advertencia del cinturón de seguridad seguridad |
| 12 | (7.5A) Conjunto de interruptor multifunción |
| 13 | (7.5A) Unidad de control del actuador del arco de seguridad |
| 14 | (5A) ECU del inmovilizador, interruptor de enclavamiento de cambios |
| 15 | Sensor de lluvia, limpia/lavaparabrisas de luneta trasera |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | (5A) Transmisión manual secuencial – M3 |
| 23 | (5A) Motor de bomba de refrigerante – Diésel |
| 24 | (5A) Espejo retrovisor interior antideslumbrante, unidad de control del sistema de estacionamiento |
| 25 | (5A) Espejo de puerta eléctrico (lado del pasajero), interruptor de temperatura (chorros de lavaparabrisas térmicos) |
| 26 | (5A) Sistema de control remoto de puerta de garaje |
| 27 | (10A) Relé de luces de marcha atrás, sensor de cambio de marcha |
| 28 | (5A) ECM del aire acondicionado, relé del embrague magnético del compresor del aire acondicionado |
| 29 | (5A) ECM, relé de bobina de encendido |
| 30 | (7.5A) Alternador, sensor de nivel de aceite del motor, conector de diagnóstico -16 pines |
| 31 | (5A) Unidad de control de vigilancia de la presión de los neumáticos |
| 32 | (5A) Interruptor de luces, unidad de control de faros – izquierda (faros de xenón), unidad de control de faros – derecha (faros de xenón) |
| 33 | (5A) Interruptor multifunción, ABS-ECU con ASC, sensor de posición del volante |
| 34 | (5A) Cuadro de instrumentos |
| 35 | (50A) Relé motor techo descapotable |
| 36 | (50A) Relé de la bomba de aire de escape |
| 37 | (50A) Motor del ventilador de refrigeración |
| 38 | (10A/15A) Relé faro antiniebla |
| 39 | (5A) Teléfono, sintetizador de voz |
| 40 | (5A) Luz selectora de marchas, sensor de posición del volante – DSC |
| 41 | (30A) Pantalla multifunción, amplificador de salida de audio, cambiador de CD, sistema de audio, unidad de control del sistema de navegación |
| 42 | (30A) Conjunto interruptor multifunción |
| 43 | (5A) Cuadro de instrumentos |
| 44 | (20A) Conector eléctrico remolque |
| 45 | (20A) Limpia/lavaparabrisas de luneta trasera |
| 46 | (20A/30A) Unidad de control de tracción del techo descapotable, unidad de control del techo solar, relé del motor de la tapa del compartimiento del techo descapotable |
| 47 | (20A) Fusible encendedor bmw 3 e46 – delantero conector accesorio |
| 48 | (30A) Caja de control multifuncional |
| 49 | (5A) Unidad de control multifunción, amplificador de salida de audio |
| 50 | (40A) Interruptor del motor del ventilador del aire acondicionado/calefacción |
| 51 | (30A) Centralita lavafaros |
| 52 | (30A) Caja de control multifuncional |
| 53 | (30A) Centralita electrónica ABS |
| 54 | (15A/20A) Relé de bomba de combustible |
| 55 | (15A) Relé de bocina |
| 56 | (30A) Centralita electrónica ABS |
| 57 | (5A) Módulo de control de espejos plegables, módulo de control eléctrico de espejos de puerta (lado del conductor), módulo de control eléctrico de espejos de puerta (lado del pasajero) |
| 58 | (7,5 A) Relé de alimentación de la puerta trasera |
| 59 | (30A) Relé motor limpiaparabrisas |
| 60 | (25A) Caja de control multifunción |
| 61 | (30A) Centralita electrónica DBS – Sistema DSC |
| 62 | (7.5A) Válvula reguladora de refrigerante del calentador |
| 63 | (7.5A) Relé embrague electromagnético compresor aire acondicionado |
| 64 | (20A) Unidad de control de calefacción adicional |
| 63 | (30A) Bloque de interruptores de ajuste del asiento del conductor |
| 66 | — |
| 67 | (5A) Centralita electrónica inmovilizador, retrovisor interior antideslumbrante, centralita sistema antirrobo (con control de cambio de volumen), sensor de inclinación del vehículo (sistema antirrobo), bocina sistema antirrobo |
| 68 | (30A) Relé descongelador trasero |
| 69 | (5A) Unidad de control de vigilancia de la presión de los neumáticos |
| 70 | (30A) Bloque de interruptores de ajuste del asiento del pasajero |
| 71 | (10A/30A) Caja de control multifunción |
El fusible número 47 de 20A es el responsable del encendedor de cigarrillos.
Los siguientes relés también se encuentran detrás de la guantera:
1 – relé de la bomba de combustible, 2 – reserva, 3 – relé de la luz antiniebla, 4 – relé de la bocina.

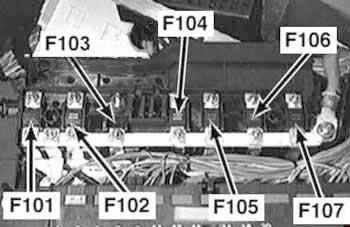

También hay otro bloque de fusibles cerca.
Descifrando los elementos
| F101 | (50A) Motor del ventilador de refrigeración |
| F102 | (80A) Relé del sistema de control del motor, módulo de control del motor, módulo de control de la transmisión, caja de fusibles/caja de relés trasera ^5) |
| F103 | — |
| F104 | (100A) Centralita bujías incandescentes |
| F105 | (50A) Interruptor de arranque, conector de diagnóstico -20 pines |
| F106 | (50A) Interruptor de arranque, interruptor de luz |
| F107 | (50A) Interruptor de luces, unidad de control eléctrico del remolque |

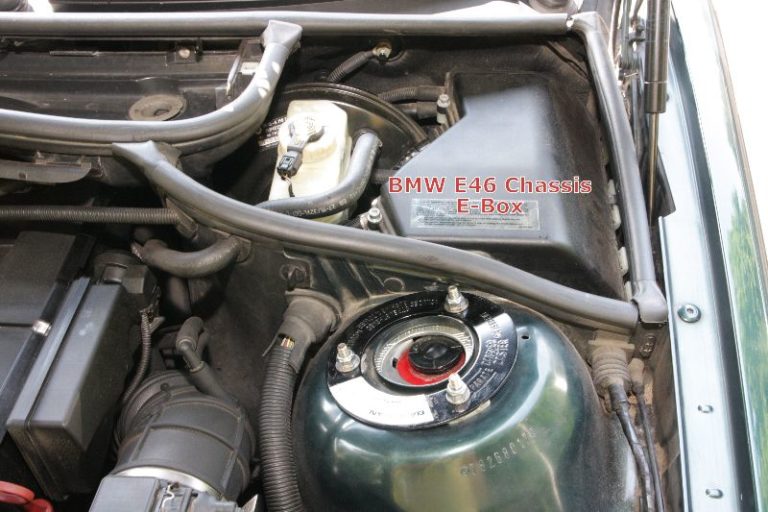

Caja de fusibles y relés en el vano motor BMW E46
Esta unidad está ubicada en la parte trasera del compartimiento del motor, cerca de los limpiaparabrisas.
imagen general
Esquema
Tabla con la designación de elementos.
| 1 | Unidad electrónica de control del motor |
| 2 | Unidad de control de la caja de cambios electrónica |
| 3 | Relé del motor del limpiaparabrisas |
| 4 | Relé de gestión del motor – Gasolina |
| 5 | Relé de gestión del motor: diésel |
| 6 | Relé de luz de marcha atrás |
| F1 | (30A) Bobinas de encendido – 320icMS43/ 325i/330i |
| F2 | (30A) ECM del motor, relé de lámpara(s) de marcha atrás, ECM de la transmisión – 316i/318i |
| F3 | (20A) Sensor de masa de aire, Sensor de posición del cigüeñal, Relé de lámpara(s) de marcha atrás, Termostato de refrigerante, Sensor de posición del árbol de levas 1, Sensor de posición del árbol de levas 2 – 320i/325i/330i |
| F4 | (30A) Relé de la bomba de combustible, Relé de la bomba de aire de escape, Relé del embrague magnético del compresor del A/C – 316i/318i/330i |
| F5 | (30A) Relé de bobina de encendido – 316i/318i/320i/ 323i/328i |
Se pueden instalar relés y fusibles separados fuera de estas unidades. Por ejemplo: relé de la bomba de combustible y relé de la luneta trasera térmica
