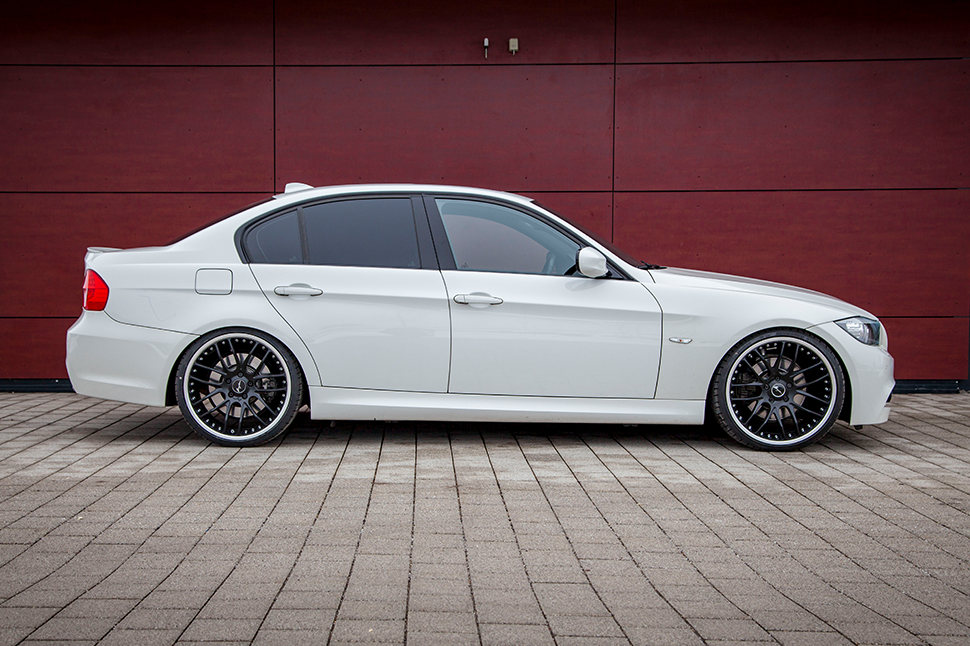

BMW E90 es la plataforma de vehículos sobre la que se construye la quinta generación del BMW Serie 3. El inicio de la producción del sedán e90 – 2005. La camioneta (E91), el cupé (E92) y el convertible (E93) se lanzaron a fines de 2006. El lanzamiento continuó en 2007, 2008, 2009, 2010, 2011, 2012 y 2013. Durante este tiempo, el coche ha sufrido un restyling. Presentamos información general sobre los fusibles BMW e90 para los modelos anteriores.
En diferentes modelos, la lista de ubicaciones de fusibles puede variar ligeramente, presentamos diagramas de las modificaciones más comunes de la serie 3 de BMW.
Caja de fusibles BMW e90

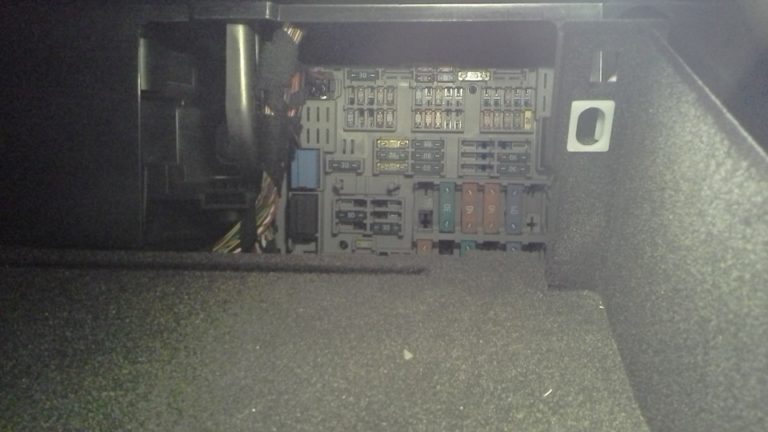

Se encuentra en la guantera (también llamada guantera). Para acceder, desenrosque los dos pestillos y retire la cubierta protectora. Si tiene problemas con esto, mire el video al final del artículo.

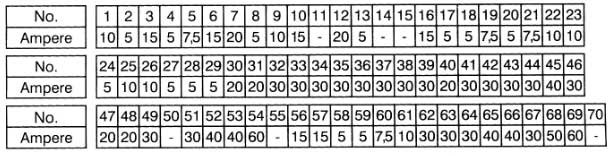

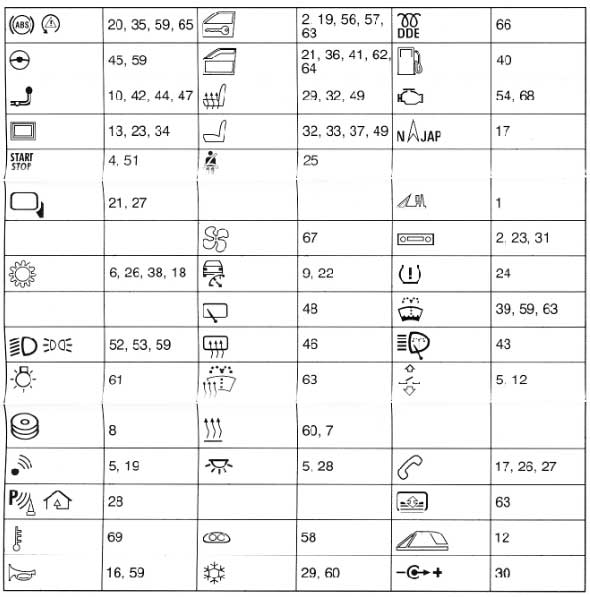

En la parte posterior de la cubierta protectora debe haber un folleto con su ubicación de fusibles y relés. Ella se ve así.

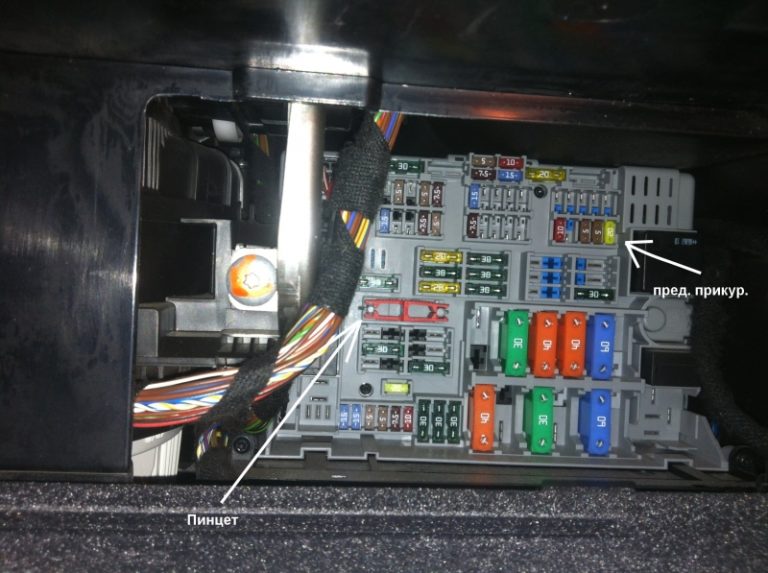

foto real del bloque
Opción 1
Descripción
| 1 | Relé del motor del limpiaparabrisas |
| 2 | Relé del desempañador trasero |
| 3 | Relé del limpiaparabrisas trasero |
| 4 | |
| 5 | Relé bomba lavafaros |
| 6 | Relé de la bomba de aire de escape |
| F1 | (15A) ^08/05: Unidad de control de transmisión electrónica |
| F2 | (5A) Unidad de control de selección de antena |
| F3 | — |
| F4 | (5A) Unidad de control del interruptor de encendido |
| F5 | (7.5A) |
| F6 | (15A) Unidad de control de transmisión electrónica |
| F7 | (20A) Unidad de control de calefacción adicional |
| F8 | (5A) |
| F9 | (10A) Unidad de control de distancia (control de crucero) |
| F10 | (15A) Unidad de control de plegado del dispositivo de remolque |
| F11 | (10A) Sistema de sonido |
| F12 | (20A) |
| F13 | (5A) |
| F14 | — |
| F15 | — |
| F 16 | (15A) Cuernos |
| F17 | — |
| F18 | (5A) cambiador de CD |
| F19 | (7.5A) |
| F20 | (5A) |
| F21 | (7.5A) |
| F22 | (10A) Unidad de control de distancia (control de crucero) |
| F23 | (10 A) |
| F24 | (5A) Unidad de control de vigilancia de la presión de los neumáticos |
| F25 | (10 A) |
| F26 | (10A) Telemática bmw e90 |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) |
| F30 | (20A) Fusible mechero BMW 3 E90 |
| F31 | (30A) 05/08: sistema ABS |
| F32 | (30A) |
| F33 | (30A) Asientos delanteros eléctricos |
| F34 | (30A) Amplificador de salida de audio |
| F35 | (20A) 05/08: Gestión del motor |
| F36 | (30A) |
| F37 | (30A) Asientos delanteros eléctricos |
| F38 | (30A) |
| F39 | (30A) Limpiaparabrisas |
| F40 | (20A) |
| F41 | (30A) |
| F42 | (30A) |
| F43 | (30A) Lavafaros |
| F44 | (30A) Centralita eléctrica remolque |
| F45 | (20A) |
| F46 | (30A) Calefacción luneta trasera |
| F47 | (20A) |
| F48 | — |
| F49 | (30A) Calefacción del asiento delantero |
| F50 | (40A) |
| F51 | (50A) Unidad de control de cerradura de encendido |
| F52 | (50A) |
| F53 | (50A) |
| F54 | (60A) Gestión del motor |
| F55 | — |
| F56 | (15A) Cierre centralizado bmw e90 |
| F57 | (15A) Cierre centralizado |
| F58 | (5A) |
| F59 | (5A) Centralita eléctrica de la columna de dirección |
| F60 | (7.5A) Centralita electrónica de aire acondicionado |
| F61 | (10 A) |
| F62 | (30A) Lunetas traseras eléctricas |
| F63 | (30A) |
| F64 | (30A) Lunetas traseras eléctricas |
| F65 | (40A) sistema ABS |
| F66 | (50A) |
| F67 | (50A) Unidad de control del motor del ventilador del aire acondicionado/calefacción |
| F68 | — |
| F69 | (50A) Motor del ventilador de refrigeración |
| F70 | — |
Por separado, destacamos el fusible del encendedor de cigarrillos.
Opcion 2
(modelo rediseñado)
Designación
| 1 | Relé del limpiaparabrisas trasero |
| 2 | Relé del motor del limpiaparabrisas |
| 3 | |
| F1 | (10A) Centralita actuador rollbar |
| F2 | (5A) |
| F3 | — |
| F4 | (5A) Unidad de control del interruptor de encendido |
| F5 | (20A) Bomba de combustible |
| F6 | (15A) 07/08: Unidad de control de transmisión electrónica |
| F7 | (20A) Unidad de control de calefacción adicional |
| F8 | (20A) Amplificador de salida de audio |
| F9 | (10A) Unidad de control de distancia (control de crucero) |
| F10 | (15A) Unidad de control de plegado del dispositivo de remolque |
| F11 | (10A) ^08/07 Sistema de audio |
| F12 | (20A) |
| F13 | (5A) Unidad de control de vigilancia de la presión de los neumáticos |
| F14 | — |
| F15 | (5A) Sensor de pureza del aire (sistema de aire acondicionado) |
| F 16 | (15A) ^08/07 Cuernos |
| F17 | (10 A) |
| F18 | (5A) Unidad de control de selección de antena |
| F19 | (7.5A) Sistema antirrobo |
| F20 | (5A) |
| F21 | (7.5A) |
| F22 | (10A) Unidad de control de distancia (control de crucero) |
| F23 | (10 A) |
| F24 | (5A) Unidad de control de vigilancia de la presión de los neumáticos |
| F25 | (10A) Centralita cinturon de seguridad |
| F26 | (10A) Asunto |
| F27 | (5A) |
| F28 | (5A) |
| F29 | (5A) Calefacción del asiento |
| F30 | (20A) Encendedor de cigarrillos |
| F31 | (20A) Caja de control multimedia |
| F32 | (30A) Módulo de control del asiento eléctrico delantero izquierdo |
| F33 | (5A) |
| F34 | (5A) cambiador de CD |
| F35 | (30A) sistema ABS |
| F36 | (30A) |
| F37 | (10 A) |
| F38 | (30A) |
| F39 | (30A) |
| F40 | (7.5A) |
| F41 | (30A) |
| F42 | (40A) |
| F43 | (30A) Lavafaros |
| F44 | (30A) Centralita eléctrica remolque |
| F45 | (40A) |
| F46 | (30A) Desempañador luneta trasera |
| F47 | (20A) Conector eléctrico remolque |
| F48 | — |
| F49 | (30A) 07/08: Centralita de mando asiento delantero derecho |
| F50 | (10A) Centralita electrónica de control del motor |
| F51 | (50A) Unidad de control del interruptor de encendido |
| F52 | (20A) |
| F53 | (20A) |
| F54 | (30A) Centralita eléctrica remolque |
| F55 | — |
| F56 | (15A) Cierre centralizado |
| F57 | (15A) Cierre centralizado |
| F58 | (5A) |
| F59 | (5A) Módulo de control eléctrico de la columna de dirección |
| F60 | (7.5A) Unidad de control de aire acondicionado electrónico |
| F61 | (10 A) |
| F62 | (30A) Ventanas eléctricas traseras |
| F63 | (30A) |
| F64 | (30A) Ventanas eléctricas traseras |
| F65 | (40A) sistema ABS |
| F66 | (50A) |
| F67 | (30A) Unidad de control del motor del ventilador del aire acondicionado/calefacción |
| F68 | (40A) |
| F69 | (50A) Motor del ventilador de refrigeración |
| F70 | — |
| F71 | (20A) Conector eléctrico remolque |
| F72 | — |
| F73 | — |
| F74 | (10 A) |
| F75 | (10 A) |
| F76 | (20A/30A) |
| F77 | (30A) |
| F78 | (30A) |
| F79 | (30A) |
| F80 | — |
| F81 | (30A) Centralita eléctrica remolque |
| F82 | — |
| F83 | — |
| F84 | (30A) Lavafaros |
| F85 | — |
| F86 | — |
| F87 | — |
| F88 | (20A)^08/07: control del motor |
| F89 | Repuesto |
| F90 | Repuesto |
| F91 | Repuesto |
| F92 | Repuesto |
| F93 | Repuesto |
| F94 | Repuesto |
| F95 | Repuesto |
El fusible número 30 de 20A es el responsable del encendedor de cigarrillos.
