BMW Serie 1: automóviles compactos con tracción trasera y motor longitudinal. Emitido en 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 y 2014. Lo invitamos a familiarizarse con la lista de todos los fusibles de la serie 1 de BMW (E81, E82, E87, E88), ubicaciones de bloques y diagramas.

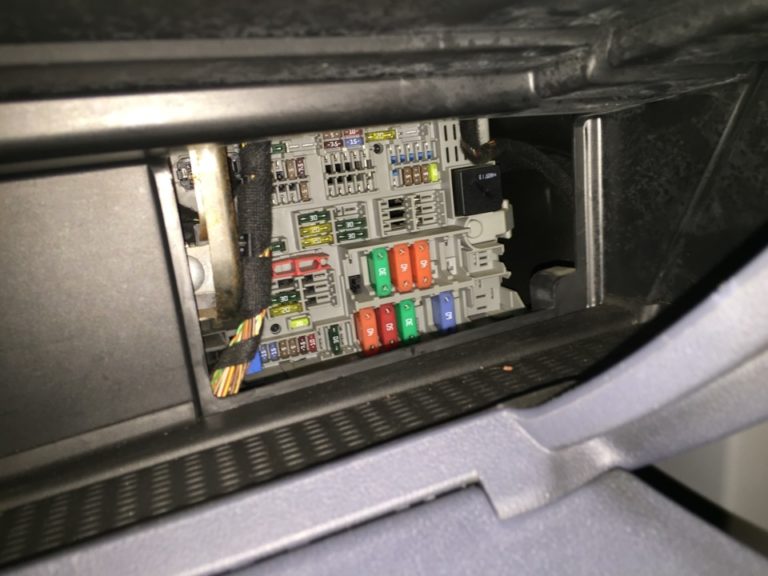

BMW serie 1 caja de fusibles principal detrás de la guantera
Esta unidad está ubicada detrás de la guantera, también llamada guantera. Para acceder, retire la cubierta protectora. Vea el video al final del artículo para más detalles.
Diagrama de bloques de fusibles
Descripción
| R1 | Motor del limpiaparabrisas Motor 2 (incluido en la caja de fusibles/placa de relés) |
| R2 | Motor del limpiaparabrisas motor 1 |
| R3 | Relé de luneta trasera |
| R4 | Relé del limpiaparabrisas trasero |
| R5 | Relé de la bomba de combustible (FP) (en la caja de fusibles/relés), si está equipado |
| R6 | Relé de desconexión de circuito 2 (en caja de fusibles/relés): si está equipado |
| R7 | Relé del interruptor de encendido principal (en la caja de fusibles/relés) |
| R8 | Relé de desconexión del circuito 1 |
| R9 | Relé bomba lavafaros |
| R10 | Relé de bomba de aire secundario (AIR) |
| F1 | – |
| F2 | (5A) Espejo retrovisor con atenuación automática |
| F3 | – |
| F4 | (5A) Módulo de control multifunción 3 |
| F5 | (7.5A) Módulo de control multifuncional 4 |
| F6 | No usado (^08/05) |
| F7 | – |
| F8 | (5A) Equipo de audio cambiador de CD |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | (20A) Módulo multipropósito |
| F13 | (5A) Módulo de control del módulo Build-i-drive |
| F14 | – |
| F15 | – |
| F 16 | (15A) Bocina-RH |
| F17 | (5A) Sistema de navegación |
| F18 | (5A) Sistema de audio cambiador de CD (^ 11/04) |
| F19 | (7.5A) Alarma, entrada sin llave |
| F20 | (5A) Control dinámico de estabilidad |
| F21 | (7.5A) Módulo de control de puerta: lado del conductor, espejo retrovisor eléctrico del lado del pasajero |
| F22 | – |
| F23 | (10A) Sistema de navegación, sintonizador de TV |
| F24 | – |
| F25 | – |
| F26 | (10A) Telemática |
| F27 | (5A) Módulo de control de puerta – lado del conductor, teléfono |
| F28 | (5A) Módulo de control multifunción 4, módulo de control de estacionamiento |
| F29 | (5A) Asientos delanteros con calefacción |
| F30 | (20A) Toma de carga, encendedor de cigarrillos |
| F31 | (30A) Control dinámico de estabilidad (^ 08/05) |
| F32 | (30A) Asientos eléctricos, asientos delanteros con calefacción |
| F33 | (30A) Asiento eléctrico – pasajero |
| F34 | (30A) Amplificador de dispositivo de audio |
| F35 | (20A) Bomba de combustible (FP) H08/05) |
| F36 | (30A) Módulo de control multifunción 2 |
| F37 | – |
| F38 | No usado (^08/05) |
| F39 | (30A) Motor motor limpiaparabrisas |
| F40 | (20A) Sistema de audio (^ 08/05) |
| F41 | (30A) Módulo de control multifunción 2 |
| F42 | (30A) Accionamiento eléctrico |
| F43 | (30A) Lavafaros |
| F44 | (30A) Módulo de control de remolque |
| F45 | (20A) Conector remolque (^ 08/05) |
| F46 | (40A) Luneta trasera térmica |
| F47 | No usado (^08/05) |
| F48 | (20A) Sistema de limpia/lavaparabrisas de luneta trasera |
| F49 | (30A) Pasajero delantero con calefacción |
| F50 | – |
| F51 | (50A) Módulo de control multifunción 3 |
| F52 | (50A) Módulo de control multifuncional 2 |
| F53 | (50A) Módulo de control multifuncional 2 |
| F54 | (60A) Gestión del motor |
| F55 | – |
| F56 | (15A) Cierre centralizado |
| F57 | (15A) Cierre centralizado |
| F58 | (7.5A) Conector de enlace de datos (DLC), módulo de control de instrumentación |
| F59 | (5A) Módulo de control de funciones de la columna de dirección |
| F60 | (7.5A) Aire acondicionado (AC) |
| F61 | (10A) Equipaje, luz de guantera, pantalla multifunción |
| F62 | (30A) Ventanas eléctricas traseras |
| F63 | (30A) Módulo de control multifuncional |
| F64 | (30A) Ventanas eléctricas traseras |
| F65 | (40A) Control dinámico de estabilidad |
| F66 | (50A) Calentador de filtro de combustible – Diesel |
| F67 | (50A) Calefacción / aire acondicionado (AC) |
| F68 | – |
| F69 | (50A) Motor del ventilador del refrigerante del motor |
| F70 | (50A) Inyección de aire secundario (AIR), si está equipado |

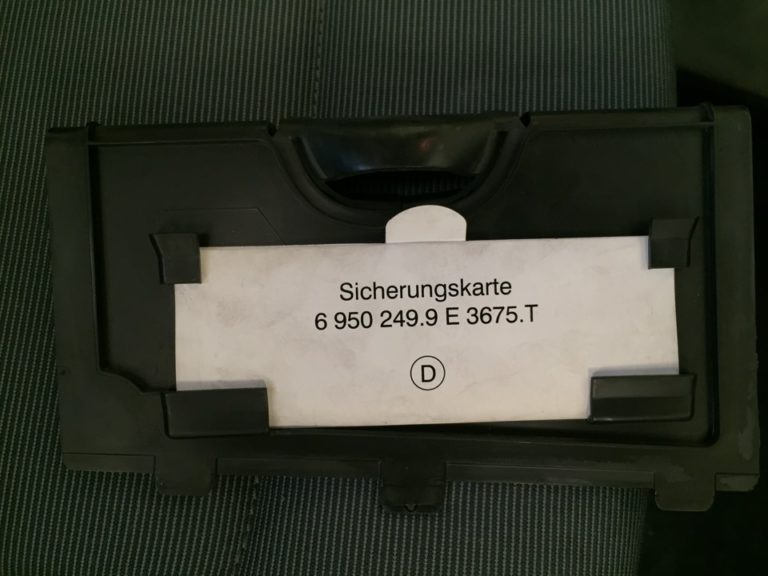

Se proporciona una descripción exacta de las unidades en un folleto especial ubicado en la puerta protectora.
