Esquema fusibles Citroen Berlingo

Citroen Berlingo es un vehículo comercial ligero, producido con diversas modificaciones y configuraciones desde 1996. La primera generación se suministró al mercado en 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 y 2007. Después de una actualización completa, la segunda generación se produjo en 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 y hasta la fecha. Presentamos información sobre todos los fusibles y bloques de relés del Citroen Berlingo de 1ª y 2ª generación con una descripción detallada de los circuitos.

Ubicacion caja de fusibles Citroen Berlingo

  • a la izquierda debajo del tablero (debajo de la cubierta)
  • en el compartimiento del motor (cerca de la batería debajo de la cubierta protectora).

Bloque debajo del capó

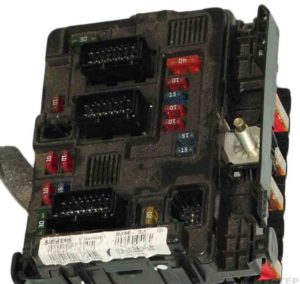

foto del bloque

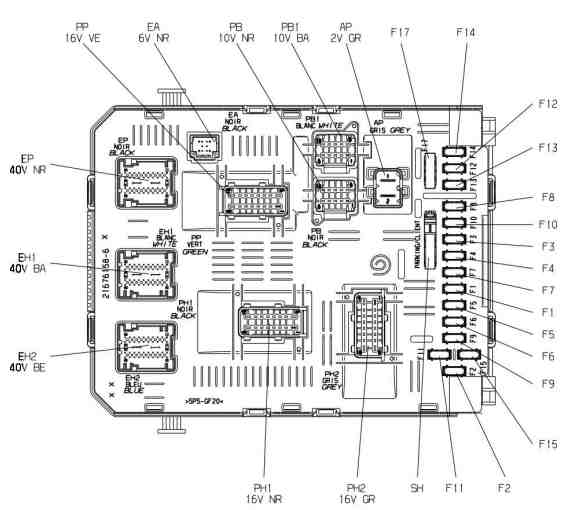

Esquema general

Tabla de descripción

F110A Luz de marcha atrás, unidad de precalentamiento, contacto de desembrague
F215A Benzonasos
F310A Unidad de control electrónico (ECU) del sistema ABS
F4ECU del motor 10A
F5Reserva 10A
F615A Luces antiniebla delanteras
F7Lavafaros 20A
F820A ECU del motor, relé del ventilador eléctrico
F9Lámpara de luz de cruce izquierda de 15 A
F10Luz de cruce derecha 15A
F11Lámpara de luz de carretera izquierda 10A
F12Luz de carretera derecha 10A
F13Bocina 15A
F14Lavaparabrisas 10A
F15Sensores de motor 30A
F 16Bomba de aire 30A
F17Limpiaparabrisas 30A
F18Ventilador de control de clima eléctrico 40A.

Caja de fusibles interior Citroen Berlingo

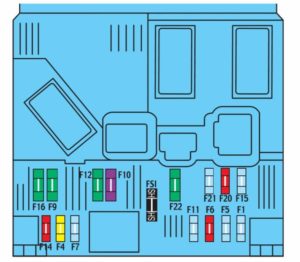

Esquema

Tabla con transcripción

F115A Limpiaparabrisas trasero (puertas batientes), toma de 12V (Modutop)
F420A Cuadro de instrumentos de radio de coche, pantalla, COM2000
F5Sirena de alarma de seguridad 15A
F6Conector diagnostico 10A Citroen Berlingo
F7Alarma de seguridad 15A
F9Sistema de calefacción de asiento 30A, ventilador eléctrico Modutop
F1040A Elemento de luneta trasera con calefacción eléctrica, retrovisores exteriores con calefacción
F1115A Limpiaparabrisas trasero
F12Techo corredizo eléctrico 30A, elevalunas eléctricos Citroen Berlingo
F14Red 10A FURGONETA COM2000
F15Grupo de instrumentos de red VAN 15A, radio de coche, pantalla
F 16Cerraduras de puerta eléctricas 30A
F2010A Luz de freno trasera derecha
F2115A Luz de freno trasera izquierda
F22Fusible para mechero Citroen Berlingo 20 A, toma de 12 V, retrovisores exteriores eléctricos, luces interiores, luz direccional para lectura de mapas y documentos

Los fusibles nº 1 y 22 son responsables del encendedor.

Citroen Berlingo 2da generación fuse location

Bloque principal con fusibles y relés.

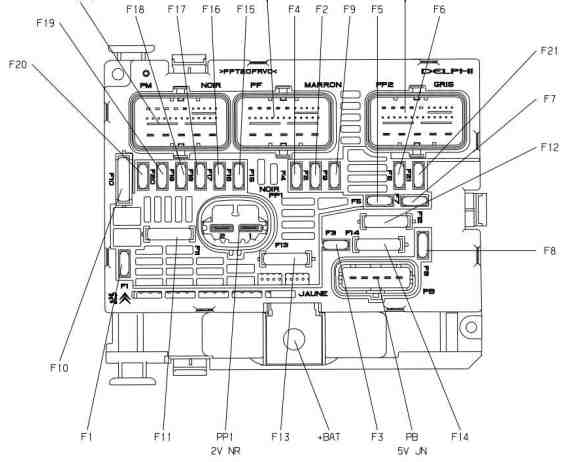

Esquema general

Descripción

Rompedores de circuito

  • F1 20A Ordenador de control del motor – alimentación de la centralita eléctrica del grupo ventilador de dos velocidades
  • F2 15A alarma sonora
  • Lavaparabrisas delantero y trasero F3 10A
  • F4 20A Lavafaros
  • F5 15A + batería Sistema de calefacción de combustible DV6 – bomba de combustible TU5JP4
  • F6 10A + ordenador de postcontacto y relé doble ABS/ESP – sensor de ángulo de dirección – medidor de aceleración girómetro sistema de control de estabilidad – mecanismo de bomba de dirección asistida eléctrica
  • F7 10A contacto sensor freno – final de carrera pedal embrague
  • F8 25A bobinado de arranque
  • F9 10A después del módulo de bloqueo de protección de contacto 3 relés – motor de control del alcance de las luces
  • F10 30A control de la bobina de encendido TU5JP4 – control del inyector TU5JP4 – alimentación de la electroválvula de la bomba de inyección DV6
  • F11 40A habilita el relé del ventilador
  • Control de velocidad baja y alta del limpiaparabrisas delantero F12 30A
  • F13 40A después de la alimentación de contacto SM (módulo de servicio inteligente)
  • F14 30A Control de la bomba de recuperación de temperatura de los gases de escape.
  • F15 10A luz de carretera derecha
  • F16 10A luz de carretera izquierda
  • F17 15A faro de luz de cruce izquierdo
  • F18 15A luz de cruce derecha
  • F19 15A Electroválvula de limpieza del depósito TU5JP4 – sensores de oxígeno en la entrada y salida TU5JP4 – electroválvula para el sistema de calentamiento del aire de turbocompresión 1-2 DV6
  • F20 10A sensor de líquido en combustible DV6 – electroválvula de control de presión en el turbocompresor DV6 – electroválvula de control de temperatura de salida
    F21 5A caudalímetro de aire DV6 – alimentación de la centralita eléctrica del módulo maxifusible del grupo electroventilador de dos velocidades (PSF1)

Relé

  • Relé principal R1 del ordenador de gestión del motor
  • Relé del circuito de alimentación de la computadora de control del motor R2
  • Relé de suministro de aire R3
  • Relé del limpiaparabrisas R4
  • Relé del limpiaparabrisas delantero de baja velocidad R5 – relé del limpiaparabrisas delantero de alta velocidad
  • Relé distribuidor R6 + después del contacto
  • Relé del ventilador del aire acondicionado R7
  • Relé de arranque R8
  • Relé del lavaparabrisas delantero R9
  • Relé del lavaparabrisas trasero R10
  • Relé del lavafaros R11
  • Relé de bocina R12

Bloque de tapa de batería

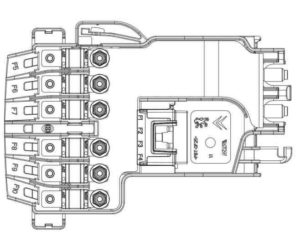

Esquema

Objetivo

  1. Módulo de estado de carga – 5A
  2. Conector de diagnóstico – 15A
  3. Resistencia del interruptor del pedal de freno – 15A
  4. Alimentación grupo electrobomba dirección asistida – 80A
  5. Módulo de control de pre-post-calentamiento – 70A
  6. Módulo de bloqueo de protección 3 relés – 100A
  7. Relé de protección de motor simple – 30A

Caja de fusibles interior

Bloques principales debajo del panel de la izquierda.

Esquema general

Propósito de los fusibles

  1. 15A – Limpiaparabrisas trasero
  2. 5A – Bolsa de aire
  3. 10A – Aire acondicionado, conector de diagnóstico, espejo retrovisor, control de faros
  4. 30A – Elevadores de ventanas
  5. 30A – Cerraduras
  6. 5A – Luz de cortesía trasera, luz de cortesía delantera, techo corredizo
  7. 20A – Radio de coche, cambiador de CD, pantalla, unidad de control de presión de neumáticos, alarma de seguridad y sirena
  8. 30A – Tomas de 12V delanteras y traseras
  9. 15A – Parte superior de la columna de dirección
  10. 15A – Circuito de baja corriente del interruptor de encendido.
  11. 15A – Sensor de lluvia y luz, airbag
  12. 5A – Panel de instrumentos
  13. 15A – Parktronic, panel de control de aire acondicionado, sistema de megafonía
  14. 30A – Alimentación para sistema de cierre
  15. 40A – Luneta trasera y espejos con calefacción

El fusible número 9 es responsable del encendedor.

Descripción del relé

  • R1 – Relé del elevalunas eléctrico delantero
  • R2 – Relé del limpiaparabrisas trasero
  • R3 – Relé accesorio + ACC
  • R4 – Relé de bloqueo de puerta
  • R5 – Relé de súper bloqueo de puerta trasera
  • R6 – Relé de súper bloqueo de puerta delantera
  • R7 – Relé de activación de computadora
  • R8 – Relé de ventana trasera con calefacción

Esquema de 2 bloques.

Elementos de decodificación

  1. 20A – Asientos calefactables
  2. 15A – Relé para retrovisores abatibles
  3. 15A – Relé de enchufe para conectar el compartimento frigorífico

Bloque adicional

Si el vehículo está equipado con los sistemas adecuados, se instala una caja de fusibles adicional para el enganche y el remolque, así como otras modificaciones de la carrocería y plataformas de la cabina. Está ubicado detrás de la partición restrictiva de la derecha.

Esquema general

Aquí se encuentran:

  • 15A – relé del interruptor de encendido, generador opcional
  • 15A – Alimentación remolque 12V
  • 15A – Circuito de alimentación constante para transformadores.
  • 40A – Luces de emergencia
