Esquema fusibles Citroën C4

La primera generación del Citroën C4 se fabricó en los años 2004, 2005, 2006, 2007, 2008, 2009 y 2010 en varias versiones: hatchback, Picasso, etc. Después de la actualización, la segunda generación se produjo en 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 y hasta la actualidad. Veremos los fusibles del Citroen C4 con una descripción detallada de todos los bloques y su ubicación.

Dependiendo de la configuración y año de fabricación, son posibles varias opciones para el diseño de bloques y ubicación de relés.

Cajas de fusibles debajo del capó.

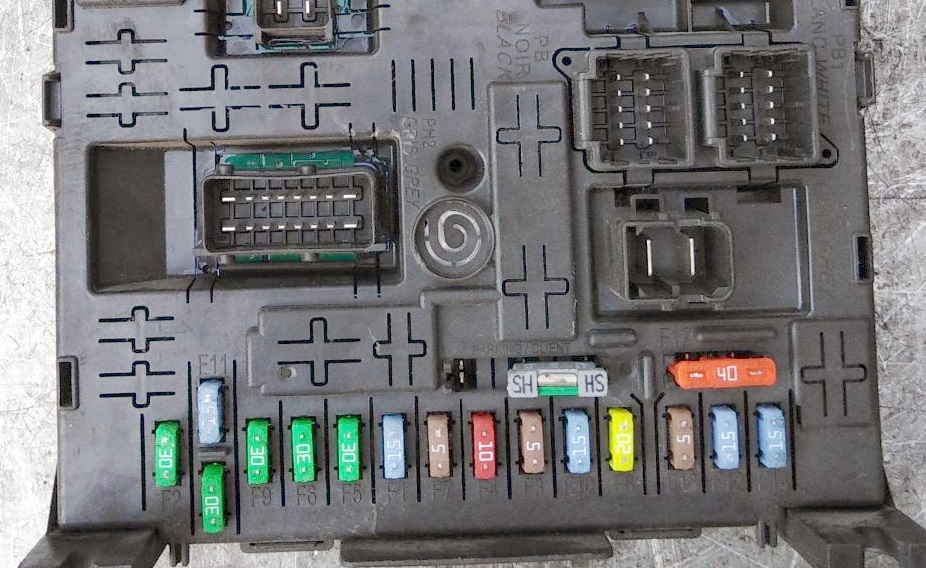

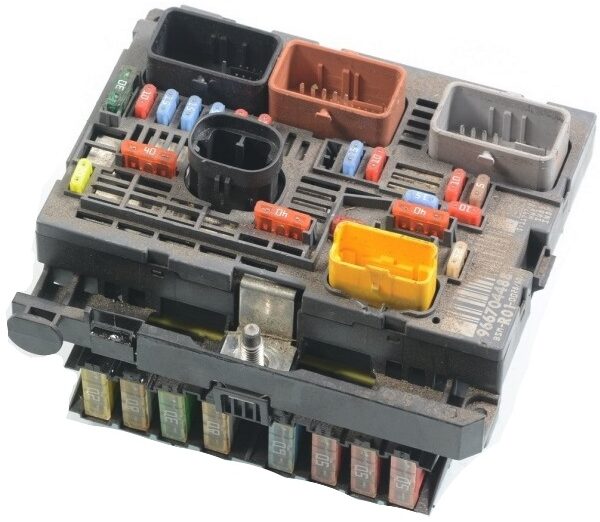

Bloque principal con fusibles

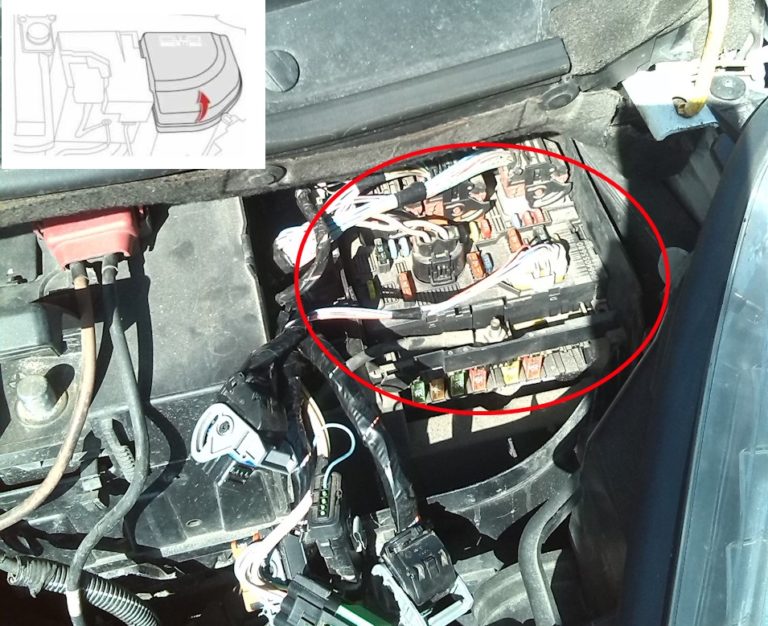

Ubicado al lado de la batería. Para acceder a la caja de fusibles en el compartimiento del motor, desconecte y retire la cubierta protectora.

Opción 1

Esquema general

Descripción

• F1 15A Computadora de control del motor – unidad de distribución y protección de energía
• F2 5A Centralita grupo electroventilador
• F3 5A Computadora de control del motor
• F5 15A Computadora de control del motor
• F6 20A Ordenador de control del motor – bomba de combustible con sensor de nivel de combustible
• F7 10A Computadora de control del motor
• F8 10A Computadora de control del motor
• F10 5A Contactor de seguridad sistema control de crucero – ordenador de transmisión automática
• F11 15A Faro izquierdo – faro derecho – ionizador
• F14 25A Compresor de aire acondicionado
• F15 5A Mecanismo de bomba de dirección asistida eléctrica
• F17 10A Espejo retrovisor interior con revestimiento electrocrómico – panel de control del elevalunas eléctrico de la puerta del conductor / espejo retrovisor exterior
• F19 30A Limpiaparabrisas de baja/alta velocidad
• F20 15A Bomba lavaparabrisas
• F21 20A Bomba lavafaros
• F22 15A Bocina
• F23 15A Faro derecho
• F24 15A Faro izquierdo
• F26 10A Compresor de aire acondicionado
• F29 30A Arrancador

Los siguientes fusibles se encuentran por separado (en la parte inferior del bloque):

F10 5A Grupo de control de transmisión automática
F11 5A Relé de bloqueo de cambios
F12 15A Computadora de transmisión automática

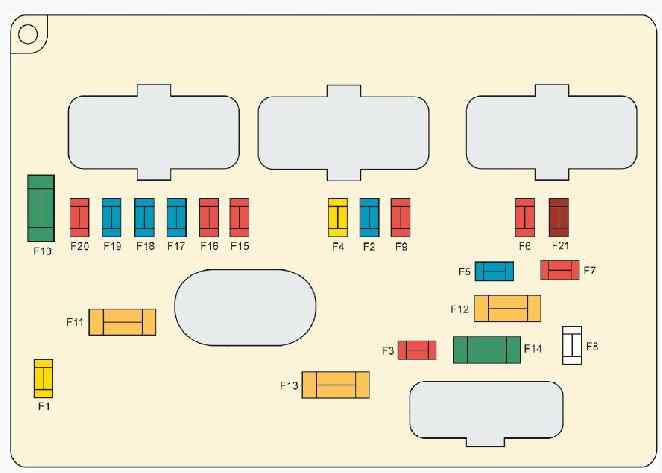

Opcion 2

Esquema

Designación

1.  20 A Control del motor, ventilador de refrigeración del motor eléctrico
2. 15 Un cuerno
3. 10 A Lavaparabrisas y luneta trasera
4. 20 A Lavafaros
5. 15 A Bomba de combustible
6. Transmisión automática de 10 A, lámparas de xenón, faros controlados, electroválvula para purga del adsorbedor.
7. 10 A Calculadoras ABS/ESP, dirección asistida
8. 25 un entrante
9. 10 A Unidad de calefacción adicional (motor diésel), sensor de nivel de refrigerante
10. 30 A Electroválvula del motor, sensor de agua en combustible, calculador del motor, inyectores, bobina de encendido, sonda lambda, electroválvula de purga del canister (vehículos con motores 1.4i 16V y 1.6i 16V)
11. 40 A Ventilador, aire acondicionado
12. 30 A Limpiaparabrisas delantero
13. Unidad BSI de 40 A
14. No utilizado
15. 10 A Luz de carretera derecha
16. 10 A Luz de carretera izquierda
17. 15 A Luz de cruce izquierda
18. 15 A Luz de cruce derecha
19. Calculadora de motor de 15 A (vehículos con motor 1.4i 16V y 1.6i 16V)
20. 10 A Electroválvulas del motor
21. 5 A Relé para ventilador eléctrico del sistema de refrigeración del motor, sistema de sincronización variable de válvulas

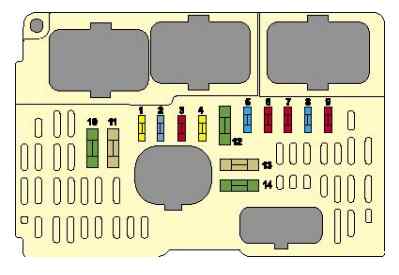

Opción 3

Esquema

Descodificación

1. (20A) (Unidad de control del motor – Grupo ventilador del motor).
2. (15A)(Bip).
3. (10A)(Lavaparabrisas delantero y trasero).
4. (20A (lavafaros).
5. (15A)(Bomba de combustible).
6. (10A) (Transmisión automática – Xenón – Faros regulables – Electroválvula de limpieza del amortiguador (motor 2.0).
7. (10A)(Unidades de control ABS/ESP – Dirección asistida).
8. (20A)(Arranque).
9. (10A) (Unidad de control de calefacción auxiliar (diesel) – Contactor de nivel de refrigerante).
10. (30A) (Electroválvula del motor – Sensor de agua en combustible diesel – Unidad de control del motor – Inyectores – Bobina de encendido – Sensor de oxígeno – Electroválvula de limpieza del amortiguador (motores 1.4 y 1.6).
11. (40A)(Ventilador de aire – Aire acondicionado).
12. (30A)(Limpiaparabrisas delantero).
13. (40A)(Unidad de conmutación inteligente).
14. (30A) (Compresor de aire (en motor 2.0).

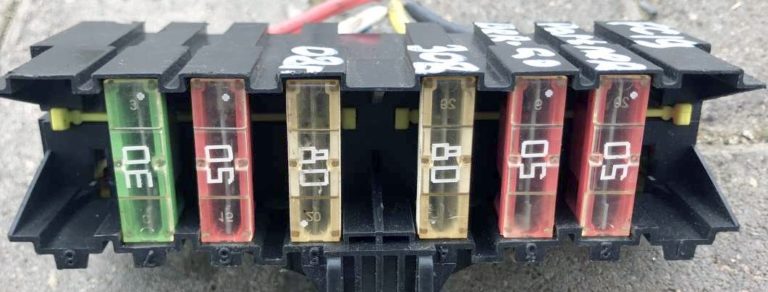

Fusibles maxi

Estos fusibles tienen forma de eslabones fusibles y están ubicados en la parte inferior del bloque.

MF1 30 A / 50 A Ventilador de refrigeración del motor
MF2 30 A Alimentación bomba ABS/ESP
MF3 50 A Calculadora ABS/ESP
MF4 80 A Unidad BSI
MF5 80 A Unidad BSI
MF6 10 A Caja de fusibles de cabina
MF7 20 A Conector de diagnóstico/Bomba para alimentación de aditivo para combustible diesel
MF8 No utilizado

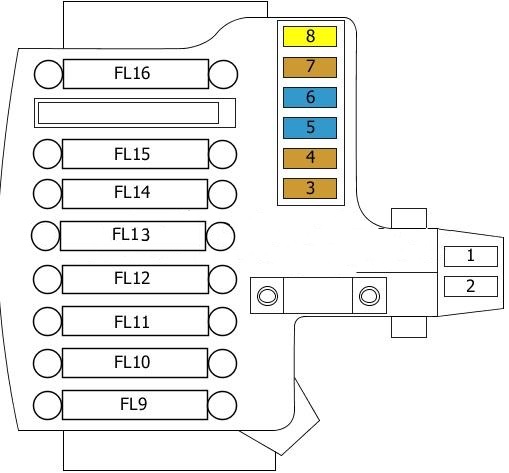

Fusibles de batería

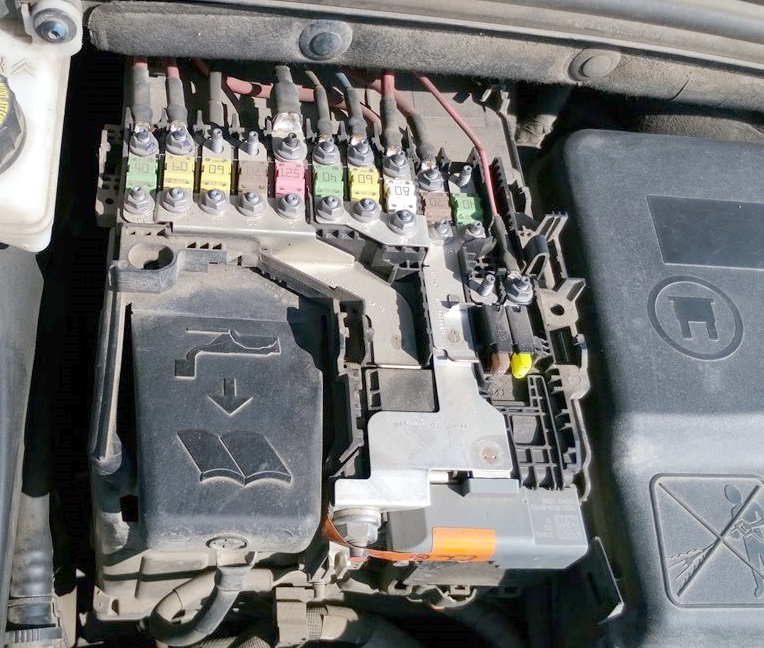

Foto – ejemplo de ejecución.

Opción 1

Esquema

Descripción

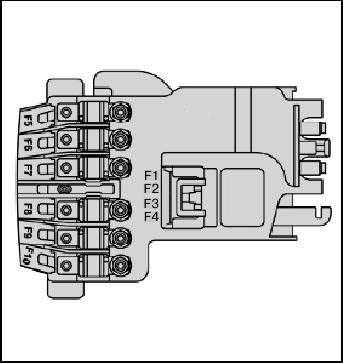

Opcion 2

Diagrama de bloques

Objetivo

• F1 No utilizado
• Transmisión F2 30 A (transmisión manual o automática controlada electrónicamente)
• F3 No utilizado
• F4 No utilizado
• F5 80 A Bomba de dirección asistida eléctrica
• F6 70 A Unidad de calefacción (motor diésel)
• F7 100 A Unidad de protección y conmutación
• F8 No utilizado
• F9 30 A Conjunto electrobomba con transmisión manual controlada electrónicamente
• Motor Valvetrónico F10 30 A

Ubicación fusibles Citroën C4

Están ubicados a la izquierda del conductor debajo del tablero. El acceso a ellos se cierra con una tapa decorativa. Para abrir esta tapa es necesario: soltar los pestillos tirando de la parte superior, luego quitar la tapa girando los 2 pernos 1/4 de vuelta y plegar el bloque hacia atrás. En la parte posterior del marco hay unas pinzas especiales con las que puedes desmontar fácilmente cualquier fusible.

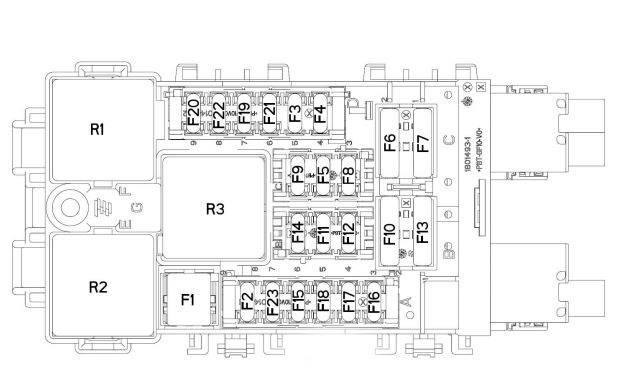

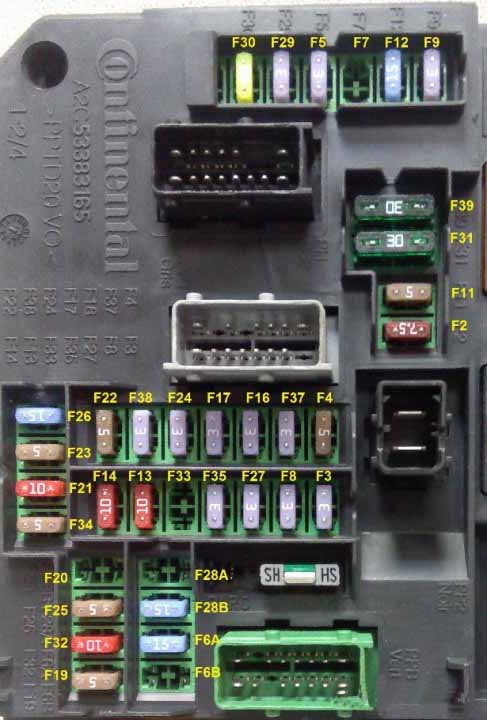

Opción 1

Diagrama de bloques

Designación del fusible

Conector de diagnóstico F2 7,5A.
F3 3A Dispositivo antirrobo o pulsador del sistema “START/STOP”.
F4 5A Lector de llaves remoto.
F5 3A Llave de control remoto.
F6A-F6B 15A Pantalla táctil, sistemas de audio y navegación, reproductor de CD, conexiones USB y auxiliares.
F7 15A Unidad electrónica para sistema de asistencia al arranque manos libres.
F8 3A Sirena de alarma de seguridad, procesador de alarma de seguridad.
F9 3A Bloque de interruptores del volante.
F11 5A Calculadora de control de estabilidad, unidad de conmutación de alarma general, dispositivo de escaneo de llaves electrónicas.
F12 15A Contactor doble pedal de freno.
F13 10A Encendedor frontal.
F14 10A Encendedor trasero.
F16 3A Lámparas individuales, iluminación de guantera.
F17 3A Iluminación de parasol, lámparas individuales.
F19 5A Cuadro de instrumentos.
F20 5A Selector de marchas para cambio manual controlado electrónicamente.
F21 10A Control de la radio del coche y del sistema de aire acondicionado.
F22 5A Displays, sensores de aparcamiento.
F23 Módulo de fusibles 5A en el compartimento del motor.
F24 3A Sensor de lluvia y luz.
F25 15A Grupo tensor de airbag y pirotécnico.
F26 15A
F27 3A Contactor doble pedal de freno.
F28A-F28B 15A Radio de coche, autorradio (equipo adicional).
F29 3A Conmutador de la columna de dirección.
F30 20A Limpialuneta trasera.
F31 30A Cierre centralizado, motores eléctricos para accionar cerraduras exteriores e interiores delanteras y traseras.
F32 10A Fuente de alimentación para cámara de visión trasera en C4L China. (Salida 16V NE 13pin), amplificador de audio.
F33 3A Unidad de memoria de posición del asiento del conductor.
F34 5A Relé de dirección asistida.
F35 3A
F37 3A Mando del limpiaparabrisas/espejo retrovisor de la puerta del conductor – espejo retrovisor interior electrocromado
F38 3A Conmutador de control del alcance de las luces – espejo retrovisor electrocromado.
F39 30A

Los fusibles 13 y 14 son responsables del encendedor.

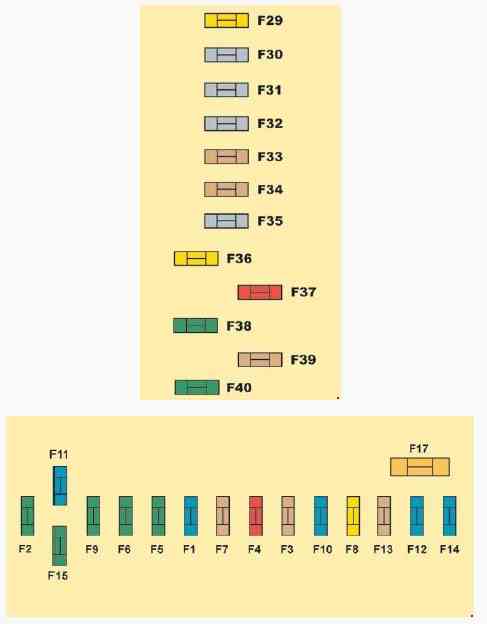

Opcion 2

Esquema

Descodificación

• F1(15A) Limpiaparabrisas trasero.
• F2(30A) Cierre centralizado – Supercerradura.
• F3(5A) Airbags y pretensores.
• F4(10A) Conector de diagnóstico – Interruptor de luz de freno – Retrovisor con revestimiento electrocrómico – Sistema de estabilización dinámica (ESP) – Sensor de nivel de agua – Aditivos para combustible diésel – Contactor del pedal del embrague (ESP, control de crucero y limitador de velocidad.
• F5(30A) Ventanas delanteras – Espejos retrovisores eléctricos y con calefacción.
• F6(30A) Lunas traseras.
• F7(5A) Iluminación interior.
• F8(20A) Autorradio – NaviDrive – Mandos en el volante – Display – Alarma de seguridad – Toma 12V delantera – Conector remolque – Módulo autoescuela.
• F9(30A) Encendedor – Toma 12V trasera.
• F10(15A) Sensores de presión de neumáticos – BVA – Contactor de STOP.
• F11(15A) Bloqueo antirrobo de dirección – Conector de diagnóstico – Filtro de partículas.
• F12(15A) Regulación eléctrica del asiento – Señal de advertencia de cruce involuntario de la línea de marcación – Sensores de estacionamiento.
• F13(5A) Sensor de lluvia – Sensor de luz – Transmisión manual controlada electrónicamente – Unidad de control del motor.
• F14(15A) Aire acondicionado – Cuadro de instrumentos – Tacómetro – Airbags y pretensores – Conector de remolque – Teléfono Bluetooth.
• F15(30A) Cierre centralizado – Supercerradura.
• F16(DERIVACIÓN)( – ).
• F17(40A) Luneta trasera calefactable.
• F29(20A) Calefacción del asiento.
• F33(4A) Sistema de asistencia al aparcamiento, activación automática del limpiaparabrisas y alumbrado.
• Amplificador de alta fidelidad F36 (20A).
• F37 (10A) Aire acondicionado.
• F38 (30A) Asiento del conductor eléctrico.
• F39 (5A) Trampilla de llenado.
• F40 (30A) Asiento de pasajero eléctrico, techo panorámico.

Los fusibles número 8 y 9 son responsables del encendedor.

Caja de relés y fusibles – BFH3

Situado ligeramente debajo del principal.

Elementos de bloque

Los elementos individuales de relés y fusibles se pueden instalar fuera de estos bloques y se ubican junto a su dispositivo de protección (por ejemplo, relés del ventilador de refrigeración, etc.)
