Ubicacion caja de fusibles Ford Focus 2

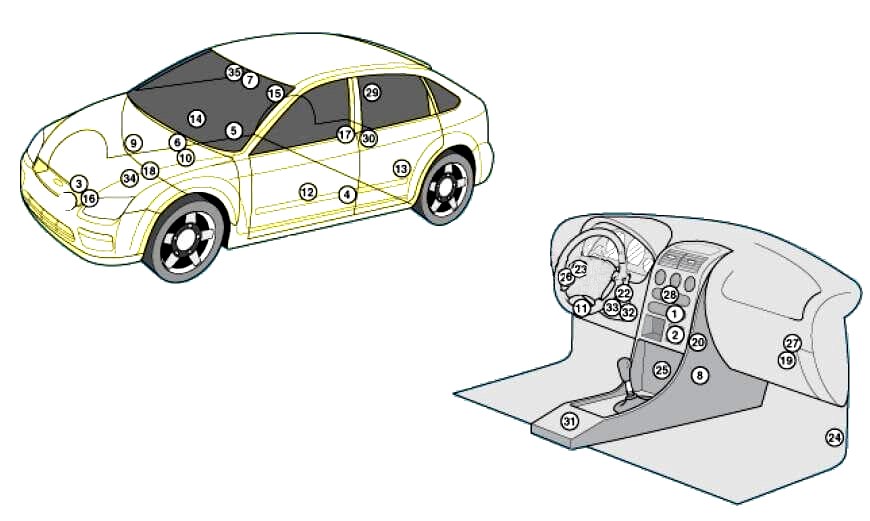

Este diagrama muestra la ubicación de todas las unidades de control electrónico.
Esquema
Descripción
| 1 | Unidad de control electrónico del aire acondicionado. |
| 2 | Sensor de temperatura del aire suministrado desde la rejilla de ventilación del salpicadero. |
| 3 | Sensor de impacto (SRS) |
| 4 | Sensor de colisión SRS, lado del conductor |
| 5 | Sensor de colisión SRS, lado del pasajero |
| 6 | Sonido de alarma antirrobo |
| 7 | Sensor de luz solar |
| 8 | Calentador adicional – eléctrico |
| 9 | Calentador auxiliar-combustible |
| 10 | batería acumulador |
| 11 | Conector de diagnóstico (DLC) |
| 12 | Unidad de control eléctrico de la puerta del conductor – en la puerta |
| 13 | Centralita eléctrica de puerta trasera izquierda – en la puerta |
| 14 | Unidad de control eléctrico de la puerta del pasajero – en la puerta |
| 15 | Centralita eléctrica de puerta trasera derecha – en la puerta |
| 16 | Unidad de control del motor del ventilador de refrigeración |
| 17 | Unidad de control de suministro de aditivo |
| 18 | Caja de fusibles/relés, compartimento del motor |
| 19 | Panel de instrumentos del bloque de fusibles/relés |
| 20 | Resistencia del motor del ventilador del calentador: alrededor del motor del ventilador del calentador |
| 21 | señal de sonido |
| 22 | Antena de anillo inmovilizador |
| 23 | Relé de señal de giro: en el interruptor de señal de giro |
| 24 | Interruptor de corte de combustible inercial |
| 25 | Unidad de control de entrada sin llave |
| 26 | Unidad de control de iluminación |
| 27 | Centralita multifunción – en la caja de fusibles/relés del cuadro de instrumentos – funciones: Sistema de aire acondicionado, sistema antirrobo, calefacción auxiliar – eléctrica, cierre centralizado, desempañador del parabrisas, luces interiores, limpia/lavaparabrisas |
| 28 | Unidad de control del sistema de navegación |
| 29 | Unidad de control del sistema de aparcamiento |
| 30 | Unidad de control del freno de estacionamiento |
| 31 | Unidad de control electrónico SRS |
| 32 | Válvula e/m de bloqueo de la columna de dirección |
| 33 | Sensor de posición del volante |
| 34 | Unidad de control de transmisión electrónica |
| 35 | Sensor de lluvia (limpiaparabrisas) |
Bloque debajo del capó
Está ubicado en el lado izquierdo debajo de la cubierta protectora.
Ubicación del bloque debajo del capó.

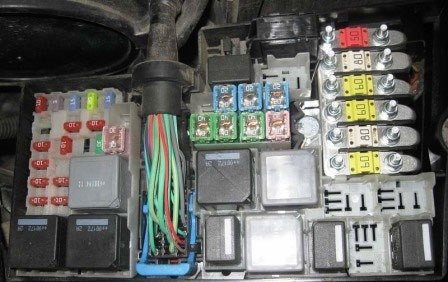

Foto – ejemplo

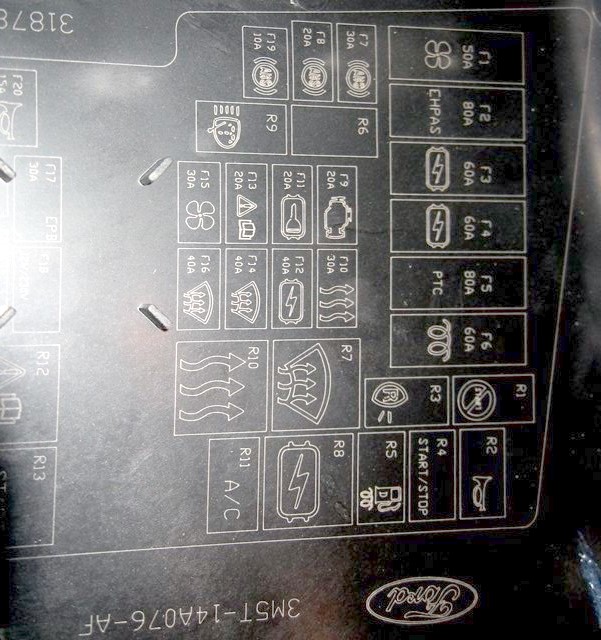

Un ejemplo de un diagrama actual en la parte posterior de la cubierta protectora.

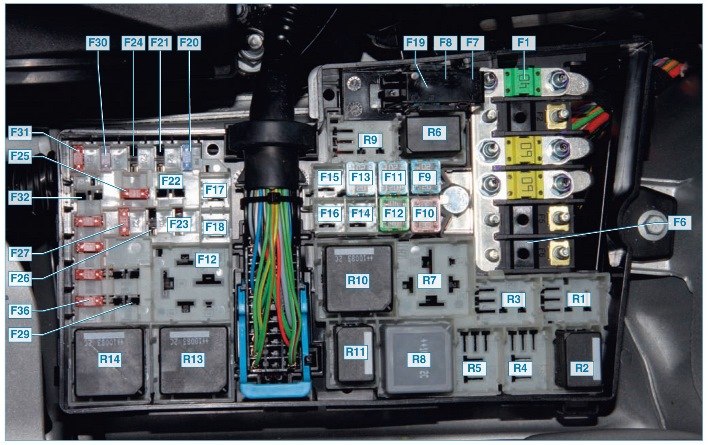

Esquema
Descripción de fusibles
| F1 | Motor de ventilador de refrigeración eléctrico 40/60A |
| F2 | Dirección asistida 80A |
| F3 | Bloque de montaje de relés y fusibles de 60A en el habitáculo. |
| F4 | Bloque de montaje de relés y fusibles de 60A en el habitáculo. |
| F5 | Aire acondicionado 80A con control manual o automático. |
| F6 | Reserva 60A |
| F7 | Bomba de unidad hidráulica ABS 30A |
| F8 | Válvulas de bloqueo hidráulico ABS 20A |
| F9 | 20A Contactos y devanado del relé principal |
| F10 | Motor del ventilador del calentador eléctrico de 30 A (fusible del calentador) |
| F11 | 20A interruptor de encendido |
| F12 | Circuito de alimentación del relé de encendido 40A |
| F13 | Arrancador 20A |
| F14 | Parabrisas calefactable 40A – elemento derecho |
| F15 | Relé del ventilador de refrigeración 30A |
| F16 | Elemento calefactor del parabrisas izquierdo 40A |
| F17 | Reserva 30A |
| F18 | Reservar |
| F19 | Unidad de control del sistema ABS 10A |
| F20 | Bocina 15A |
| F21 | Calentador adicional 20A |
| F22 | Unidad de control de dirección asistida 10A |
| F23 | Bomba lavafaros 30A |
| F24 | Reserva 15A |
| F25 | Bobina de relé de parabrisas calefactado 10A |
| F26 | Transmisión automática 10A |
| F27 | Embrague del compresor del aire acondicionado 10A |
| F28 | Reserva 10A |
| F29 | 10A Sistema de control de clima independiente |
| F30 | 3A Unidad de control del motor, unidad de control de transmisión automática |
| F31 | Sistema de carga de batería 10A |
| F32 | 10A Unidad de control de transmisión automática, sensor de posición del selector |
| F33 | 10A Calentamiento de sensores de concentración de oxígeno. |
| F34 | 10A Inyectores, bobina de encendido |
| F35 | Sistema de control del motor 10A |
| F36 | Unidad de control del motor 10A |
Propósito del relevo
| R1 | Relé de inhibición de arranque |
| R2 | Relé de bocina |
| R3 | Relé de luz de marcha atrás |
| R4 | Reservar |
| R5 | Relé EGR – Motores de gasolina, Relé del calentador de combustible – Diésel |
| R6 | Relé principal |
| R7 | Relé de parabrisas calefactado |
| R8 | Relé de encendido |
| R9 | Relé del lavafaros |
| R1 | Relé del ventilador del calentador |
| R11 | Relé del compresor del aire acondicionado |
| R12 | Relé del motor del ventilador de refrigeración, relé de bujías incandescentes |
| R13 | Relé de arranque |
| R14 | Relé del ventilador de refrigeración, motor del ventilador eléctrico |
Caja de fusibles interior Focus 2

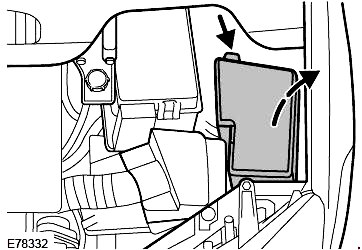

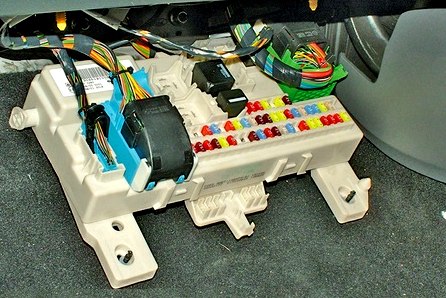

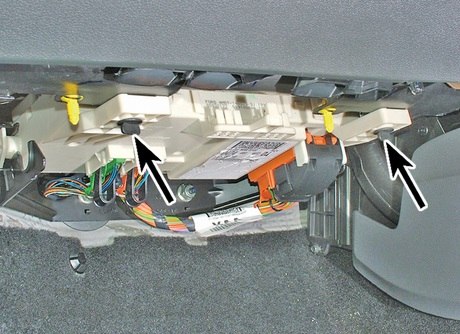

Esta unidad está ubicada debajo de la guantera y está asegurada con dos tornillos.

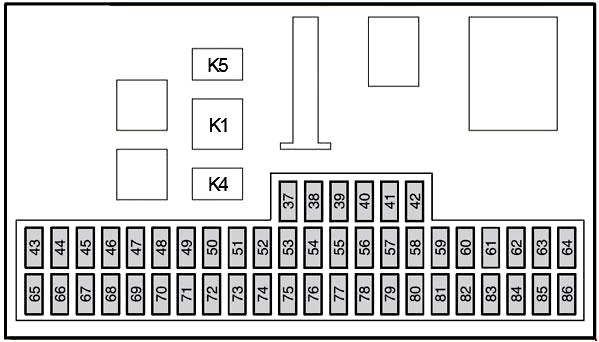

Opción 1
Esquema
Designación
| 37 | 10A Luz de carretera faro izquierdo |
| 38 | Faro derecho de largo alcance 10A |
| 39 | Encendedor de cigarrillos 20A, toma auxiliar trasera |
| 40 | 20A Lucas |
| 41 | Módulo eléctrico de la puerta del pasajero delantero 20A |
| 42 | Espejos calefactables de 7,5 A. |
| 43 | Módulos electrónicos 10A (alimentados por batería) |
| 44 | Conector de diagnóstico 10A (OBD II) |
| 45 | Luces de circulación diurna 10A |
| 46 | 10A Cuadro de instrumentos, módulo electrónico multifunción (GEM) |
| 47 | 15A Lavaparabrisas, calefacción de los surtidores del lavaparabrisas |
| 48 | 20A Luces de cruce, luces de circulación diurna |
| 49 | Interruptor de luz 15A |
| 50 | Limpiaparabrisas 20A |
| 51 | Bomba de combustible 15A |
| 52 | 25A Ventana trasera con calefacción |
| 53 | 7.5A Luz lateral en el lado izquierdo |
| 54 | 7.5A Luz lateral en el lado derecho |
| 55 | 20A Módulo eléctrico de la puerta del conductor, cierre centralizado |
| 56 | Sistema de entrada/arranque sin llave 20A |
| 57 | Sirena antirrobo 10A |
| 58 | Sistema de audio 15A (alimentado por batería) |
| 59 | Toma 25A en maletero, conector remolque |
| 60 | 15A Luz de cruce faro derecho |
| 61 | 15A Luz de cruce faro izquierdo |
| 62 | Ajuste eléctrico del asiento del conductor 20A |
| 63 | Elevadores de ventanas 25A |
| 64 | Reservar |
| 65 | Bolsas de aire 10A |
| 66 | 7,5A Control del alcance de las luces, luces de cruce, unidad de faros de xenón |
| 67 | Inmovilizador de 10 A (WFS), grupo de instrumentos (alimentado por el interruptor de encendido) |
| 68 | Radio 7.5A, cuadro de instrumentos |
| 69 | Luz antiniebla 20A |
| 70 | Módulos electrónicos de 10 A (alimentados por interruptor de encendido) |
| 71 | Luces de circulación diurna 10A |
| 72 | Módulo electrónico multifunción (GEM) 25A |
| 73 | Luz de matrícula de 7,5 A. |
| 74 | Bombillas de luz de freno 15A |
| 75 | 10A Unidad de control de transmisión, pedal electrónico del acelerador |
| 76 | Freno de estacionamiento electrónico (EPB) de 7,5 A |
| 77 | Relé de cierre centralizado 25A |
| 78 | 15A Limpiaparabrisas trasero |
| 79 | Espejos plegables eléctricos 15A |
| 80 | 10A Iluminación interior, espejos eléctricos |
| 81 | Módulo eléctrico puerta trasera derecha 20A |
| 82 | Módulo eléctrico puerta trasera izquierda 20A |
| 83 | Cambiador de CD 10A, entretenimiento en el asiento trasero (RSE) |
| 84 | 10A Luces de marcha atrás, módulo de remolque |
| 85 | Sistema de refrigeración 10A |
| 86 | Asientos calefactables 20A |
| Relé | |
| K1 | Ventana trasera con calefacción |
| K4 | Bomba de combustible |
| K5 | Luces de circulación diurna |
En esta versión, el fusible número 39 de 20A es responsable del funcionamiento del encendedor.
Opcion 2

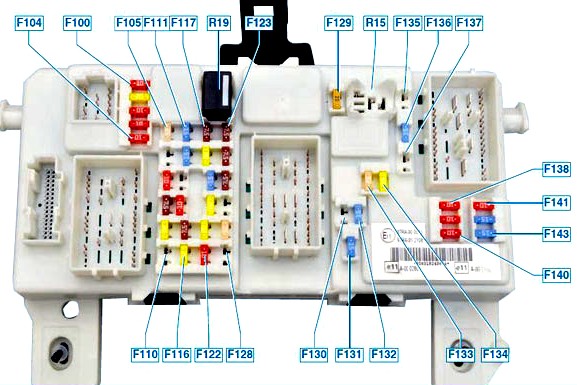

Foto – diagrama
Descodificación
| 100 | Módulos electrónicos de 10 A (alimentados por interruptor de encendido) |
| 101 | 20A Techo corredizo, asiento del conductor eléctrico, unidad de control de tracción en el techo (Focus Coupe-Cabriolet) |
| 102 | 10A Unidad de control de calefacción, ajuste de la columna de dirección, filtro de combustión de partículas diésel, receptor del sistema de control remoto |
| 103 | 10A Iluminación externa (alimentada por batería) |
| 104 | Iluminación interior 10A, sistema de ahorro de energía. |
| 105 | 25A Ventana trasera con calefacción |
| 106 | Sistema de entrada/arranque sin llave 20A |
| 107 | 10A Cuadro de instrumentos (alimentado por batería), conector de diagnóstico |
| 108 | 7.5A Funciones adicionales del cuadro de instrumentos (sistema de audio y sistema de navegación) |
| 109 | Encendedor de cigarrillos 20A, toma auxiliar trasera |
| 110 | Luces de circulación diurna 10A |
| 111 | Bomba de combustible 15A (motores de gasolina) |
| 112 | Sistema de audio 15A (alimentado por batería) |
| 113 | Luces de circulación diurna 10A |
| 114 | 10A Grupo de instrumentos (alimentado por el interruptor de encendido), inmovilizador |
| 115 | 7.5A Iluminación externa (alimentada por interruptor de encendido) |
| 116 | Luz antiniebla 20A |
| 117 | Luz de matrícula de 7,5 A. |
| 118 | Módulo eléctrico puerta trasera izquierda 20A |
| 119 | Toma 15A en maletero |
| 120 | Módulo eléctrico puerta trasera derecha 20A |
| 121 | 20A Asientos delanteros calefactables |
| 122 | Bolsas de aire 10A |
| 123 | Espejos calefactables de 7,5 A. |
| 124 | 7.5A Luz lateral en el lado izquierdo |
| 125 | 7.5A Luz lateral en el lado derecho |
| 126 | Sistema de entrada/arranque sin llave 20A |
| 127 | Elevadores de ventanas 25A |
| 128 | Reservar |
| 129 | Limpiaparabrisas 20A |
| 130 | Reservar |
| 131 | 15A Limpiaparabrisas trasero |
| 132 | Bombillas de luz de freno 15A |
| 133 | 25A Módulo eléctrico de puerta del acompañante, relé de cierre centralizado |
| 134 | 20A Módulo eléctrico de la puerta del conductor, cierre centralizado |
| 135 | Luces de circulación diurna 20A |
| 136 | 15A Lavaparabrisas, calefacción de los surtidores del lavaparabrisas |
| 137 | Fuente de alimentación de respaldo de 10 A para sistema antirrobo. |
| 138 | 10A Unidad de control del motor, pedal electrónico del acelerador, unidad de control de transmisión automática |
| 139 | Faro derecho de largo alcance 10A |
| 140 | 10A Luz de carretera faro izquierdo |
| 141 | 10A Luces de marcha atrás, espejos eléctricos |
| 142 | 15A Luz de cruce faro derecho |
| 143 | 15A Luz de cruce faro izquierdo |
| Relé | |
| R1 | Bomba de combustible |
| R2 | Reservar |
El fusible número 109 de 20 A es el responsable del encendedor.

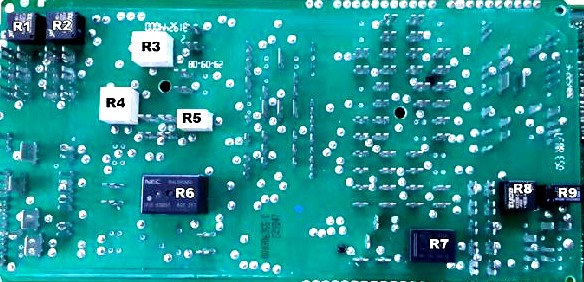

En la parte posterior del bloque puede haber algunos elementos de relé individuales.
Descripción
- R1 Relé de luz de cruce
- R2 Relé de luz de carretera
- R3 Relé para cierre centralizado y limpiaparabrisas trasero
- R4 Relé de apertura de la puerta del conductor
- R5 Relé para abrir otras puertas
- R6 Relé del limpiaparabrisas delantero
- R7 Relé de luneta trasera calefactable
- R8 Relé de protección de descarga de batería
- R9 Relé de luz
Y si sabes cómo mejorar este material o tienes alguna duda, escríbelo todo en los comentarios.
