El Ford Mondeo de tercera generación se fabricó en los años 2000, 2001, 2002, 2003, 2004, 2005, 2006 y 2007 en carrocerías sedán, familiar y hatchback, con motores de gasolina y diésel. Esta serie ha sufrido cambios importantes en comparación con sus predecesores: el coche es más grande y más sólido.
En nuestro artículo encontrarás una descripción de los bloques de fusibles y relés del Ford Mondeo 3, la ubicación de los bloques, sus fotografías y esquemas. Resaltemos el fusible responsable del encendedor. También mostraremos la ubicación de todas las unidades de control electrónico.
Contents
Ubicacion caja de fusibles Ford Mondeo 3

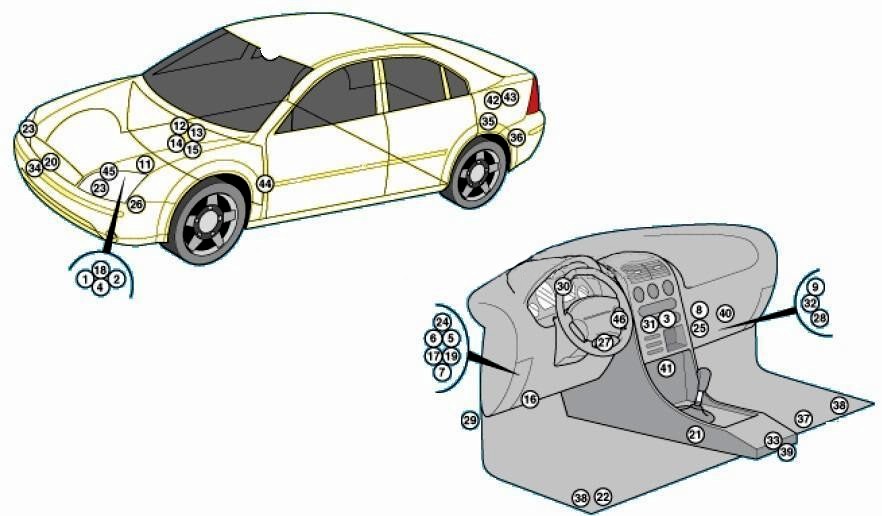

Disposición general de las unidades de control.
Descripción
| 1 | Diodo del circuito del embrague magnético del compresor del A/C – Caja de fusibles/relés del compartimento del motor |
| 2 | Relé de acelerador ancho (compresor de aire acondicionado) – Caja de fusibles/relés del compartimiento del motor |
| 3 | Unidad de control electrónico de aire acondicionado. |
| 4 | Fusible del aire acondicionado – caja de fusibles/relés del compartimento motor (fusible F31) |
| 5 | Fusible del aire acondicionado: caja de fusibles/relés debajo del tablero, fusible F65 |
| 6 | Fusible del aire acondicionado: caja de fusibles/relés debajo del tablero, fusible F76 |
| 7 | Fusible del aire acondicionado: caja de fusibles/relés debajo del tablero, fusible F82 |
| 8 | Unidad de control del motor del ventilador del aire acondicionado/calefacción (con control automático de temperatura) |
| 9 | Unidad de control del sistema antirrobo – en la unidad de control multifunción |
| 10 | Sensor de lluvia/luz solar – espejo retrovisor interior |
| 11 | batería acumulador |
| 12 | Relé del calentador de refrigerante 1 |
| 13 | Relé del calentador de refrigerante 2 |
| 14 | Unidad de control electrónico para control de crucero (control de crucero) – gasolina |
| 15 | Motor/accionamiento eléctrico para control de velocidad (control de crucero) |
| 16 | Conector de diagnóstico (DLC) |
| 17 | Relé de luces de circulación diurna: cerca de la caja de fusibles/relés debajo del tablero |
| 18 | Caja de fusibles/relés, compartimento del motor |
| 19 | Panel de instrumentos del bloque de fusibles/relés |
| 20 | Sensor(es) SRS delantero(s) – Compartimento del motor |
| 21 | Fusible adicional 1 (unidad de control multimedia 7,5A) – debajo de la consola central |
| 22 | Fusible adicional 2 (cargador de CD 3A) – asiento delantero de campo |
| 23 | Unidad de control de faros de xenón – en el faro |
| 24 | Relé de la bomba del lavafaros – Debajo de la caja de fusibles/relés debajo del tablero |
| 25 | Resistencia del motor del ventilador del calentador (control manual de temperatura) |
| 26 | Bocina – compartimento del motor |
| 27 | Unidad de control del inmovilizador |
| 28 | Relé de intermitentes – en la unidad de control multifunción |
| 29 | Interruptor de corte de combustible por inercia – detrás del panel protector del lado izquierdo |
| 30 | Unidad de control del grupo de instrumentos |
| 31 | Unidad de control del sistema de navegación – panel de instrumentos |
| 32 | Unidad de control multifunción – funciones: Limpia/lavaparabrisas, limpia/lavaparabrisas trasero, desempañador de parabrisas, desempañador de luneta trasera, cierre centralizado, cierre centralizado a distancia, sistema antirrobo, intermitentes, unidad de aviso de faros, sistema de aviso de faros de puertas abiertas o flojas , indicador del sistema de carga, sistema de advertencia del cinturón de seguridad, indicador de bujías incandescentes |
| 33 | Unidad de control multimedia |
| 34 | Sensor de temperatura del aire exterior – detrás del parachoques delantero |
| 35 | Unidad de control del sistema de aparcamiento |
| 36 | Relé faros antiniebla – conector eléctrico remolque – maletero izquierdo |
| 37 | Centralita avisador de cinturón de seguridad (09/02) – debajo del asiento del pasajero |
| 38 | Sensores laterales del sistema SRS – en los umbrales izquierdo/derecho |
| 39 | Unidad de control SRS – debajo de la consola central, en el medio |
| 40 | Bloque telemático |
| 41 | Unidad de control telefónico |
| 42 | Unidad de control 1 para equipo eléctrico del remolque – lado izquierdo del maletero |
| 43 | Unidad de control 2 para equipo eléctrico del remolque – lado izquierdo del maletero |
| 44 | Unidad de control de transmisión electrónica (transmisión de 5 velocidades) – pilar delantero izquierdo |
| 45 | Sensor de velocidad del vehículo – caja de cambios |
| 46 | Unidad de control del limpiaparabrisas/limpiafaros – detrás del panel de instrumentos |
Caja de fusibles del capó Ford Mondeo 3

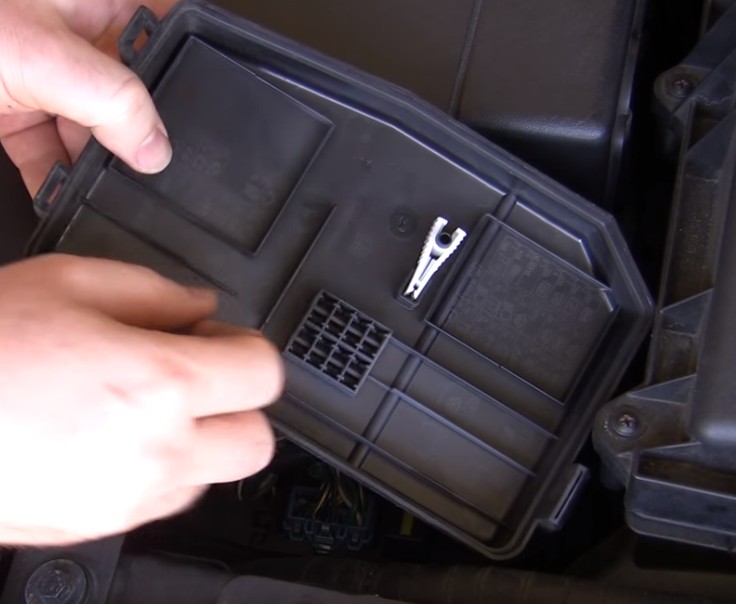

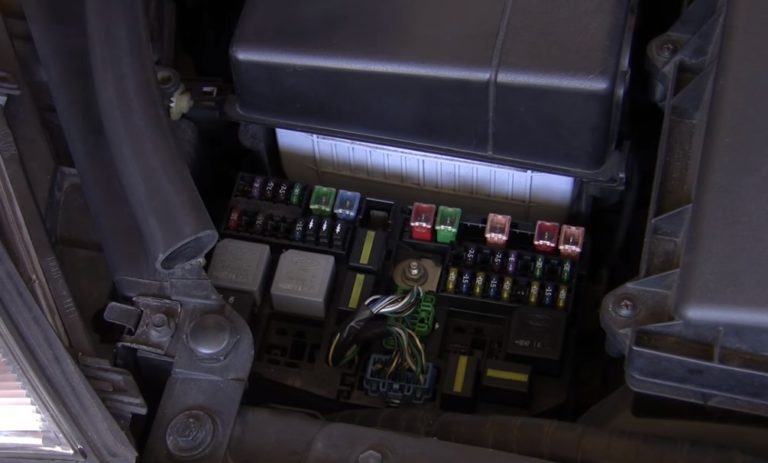

Este bloque con fusibles y relés está ubicado en el lado izquierdo, al lado del faro y está cubierto con una funda protectora.
En el reverso del cual habrá un diagrama actual con la designación de elementos.

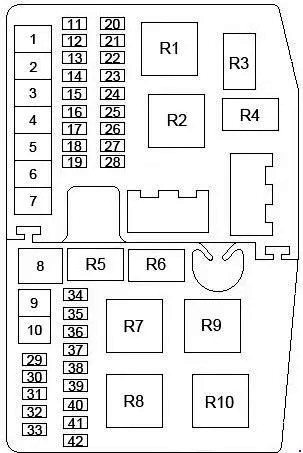

Esquema
Designación del fusible
| 1 | 30А ABS |
| 2 | Relé de encendido 50A |
| 3 | Motores Diésel 60A: Calefacción del motor |
| 4 | Ventana trasera calefactable 30A |
| 5 | Modelos 20A Facelift: asientos calefactables |
| 6 | ventilador del calentador 40A |
| 7 | 50A potencia principal |
| 8 | 60A Ventilador de refrigeración, relé de precalentamiento |
| 9 | Relé de la ECU de 20 A |
| 10 | ventilador de refrigeración 40A |
| 11 | Calefacción de ventana delantera 30A |
| 12 | Reservar |
| 13 | Calefacción de ventana delantera 30A |
| 14 | Reservar |
| 15 | 3A Ventana delantera calefactable |
| 16 | 7,5A Faros convencionales: Luz de cruce izquierda 20A Faros de xenón: Luz de cruce izquierda |
| 17 | Transmisión automática |
| 18 | 7,5A Faros convencionales: Luz de cruce derecha 20A Faros de xenón: Luz de cruce derecha |
| 19 | Reservar |
| 20 | 20А ABS |
| 21 | Interruptor de luz 15A |
| 22 | Relé del lavafaros 20A |
| 23 | Equipo ST220 de 7,5 A: Batería de respaldo de sirena de 20 A Motores diésel: Calentador auxiliar |
| 24 | Cierre centralizado 20A |
| 25 | 15A Señales de peligro e indicadores de dirección |
| 26 | Relé de bocina 20A |
| 27 | 15A Relé de bomba de combustible, luneta delantera calefactable |
| 28 | 20A interruptor de encendido |
| 29 | Relé de arranque 30A |
| 30 | Generador 7.5A |
| 31 | Aire acondicionado 7.5A |
| 32 | 3A Unidad de control del motor, transmisión automática |
| 33 | Relé de la ECU de 7,5 A |
| 34 | Diodo de módulo electrónico (CEE) |
| 35 | Diodo del embrague del compresor del A/C |
| 36 | Diodo del ventilador de refrigeración del motor |
| 37 | sensor de oxígeno 15A |
| 38 | No utilizado |
| 39 | No utilizado |
| 40 | 7.5A Sensor de velocidad, válvulas de control del motor |
| 41 | No utilizado |
| 42 | 10A Motores gasolina: Unidad de control del motor 15 Motores diésel: Unidad de control del motor |
| Relé | |
| R1 | Relé de luz de cruce |
| R2 | Relé de descongelación frontal |
| R3 | Relé de bocina |
| R4 | Relé de la bomba de combustible |
| R5 | Relé de la ECU |
| R6 | Relé del aire acondicionado |
| R7 | Relé del ventilador de refrigeración |
| R8 | Motores diésel: Relé de calefacción auxiliar ST220 con cambio automático: Relé de luz de marcha atrás |
| R9 | Relé del ventilador de refrigeración Motores diésel con cambio automático: Relé de luz de marcha atrás |
| R1 | Relé de arranque |
Caja de fusibles interior Ford Mondeo 3
Está ubicado del lado del conductor, debajo del panel de instrumentos, detrás de la guantera.

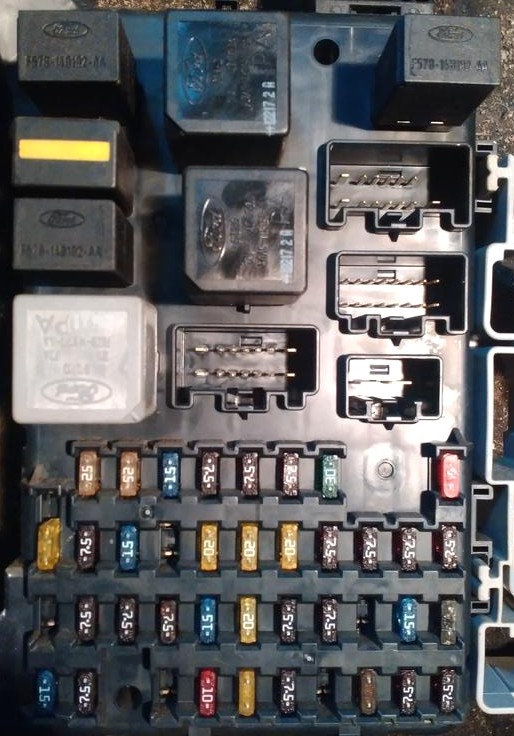

Foto – ejemplo

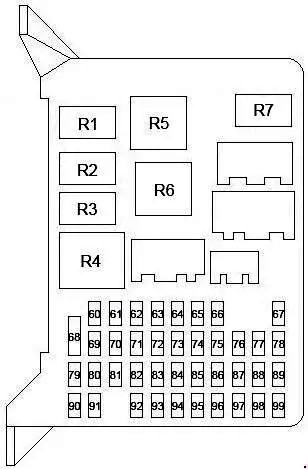

Esquema
Objetivo
| 60 | 25A Elevalunas del lado izquierdo |
| 61 | 25A Elevalunas del lado derecho |
| 62 | 15A Luces antiniebla delanteras, luces antiniebla traseras |
| 63 | 7.5A Luces de posición en el lado derecho |
| 64 | 7.5A Luces laterales en el lado izquierdo |
| 65 | Aire acondicionado 7.5A |
| 66 | Asiento del conductor eléctrico 30A |
| 67 | Alarma 7.5A |
| 68 | Encendedor 15A |
| 69 | 7.5A Sistema de audio, cuadro de instrumentos |
| 70 | 15A Familiar: Enchufe trasero |
| 71 | Sistema multimedia 10A para pasajeros traseros |
| 72 | Radio 20A |
| 73 | 20A Lucas |
| 74 | Conector de remolque 20A |
| 75 | Espejos eléctricos 7.5A |
| 76 | Aire acondicionado 7.5A |
| 77 | 7.5A ABS, control de tracción |
| 78 | 7.5A Cuadro de instrumentos, airbags |
| 79 | Reservar |
| 80 | 7.5A Transmisión automática, luces de marcha atrás |
| 81 | Sensor de temperatura 7.5A (sistema de control automático de temperatura), transmisión automática, sensor de bolsa de aire del pasajero |
| 82 | 7.5A Control de crucero, aire acondicionado, sistema de lavado con calefacción, calentador auxiliar |
| 83 | 15A Asientos calefactables |
| 84 | Luces de circulación diurna 20A |
| 85 | Luz alta izquierda 7,5A |
| 86 | Luz alta derecha 7,5A |
| 87 | Reservar |
| 88 | Luces de circulación diurna 15A |
| 89 | Bolsas de aire 7.5A |
| 90 | 15A Limpiaparabrisas trasero |
| 91 | 7.5A Ventanas eléctricas, techo corredizo, espejo regulable |
| 92 | Conector de remolque 20A |
| 93 | 10A Lámparas de luces de freno, relé de calefacción |
| 94 | 20A Limpiaparabrisas y lavaparabrisas |
| 95 | 7,5A Luz de cruce, relé del lavafaros |
| 96 | Reservar |
| 97 | Luz de matrícula de 7,5 A, luz de guantera, unidad central de temporizador |
| 98 | 7.5A Espejos eléctricos, espejos calefactables |
| 99 | 7,5/10A Iluminación interior |
El fusible número 68 de 15 A es el responsable del encendedor.
Relé
- Relé de luces altas
- Relé del limpiaparabrisas trasero
- Relé del motor del limpiaparabrisas
- Relé del circuito de encendido principal
- Relé de desempañador de luneta trasera
- Relé del motor del ventilador del calentador
- Relé de encendido auxiliar
Se pueden ubicar varios fusibles por separado: 7,5A integrado en el módulo multimedia y 3A en el cargador de CD, debajo del asiento del acompañante.
