La Ford Transit de séptima generación se produjo en 2006, 2007, 2008, 2009, 2010, 2011, 2012 y 2013. Este modelo ha recibido una actualización importante respecto a los modelos anteriores. En nuestro artículo encontrarás una descripción de los bloques de fusibles y relés de la Ford Transit 7, sus esquemas y fotografías. Resaltemos el fusible responsable del encendedor. En conclusión, ofrecemos un manual completo para la Ford Transit de séptima generación para descargar.
Si posee otra generación del modelo Ford Trasit o los diagramas no encajan, estudie la descripción de la sexta generación u octava generación , respectivamente.
Contents
Ubicacion caja de fusibles Ford Transit 7
Lugares donde se ubican bloques con fusibles y relés.
Esquema
- A – Bloque de fusibles adicional
- B – Caja de fusibles y relés
- C – Bloque de fusibles principal
- D – Caja de fusibles del compartimento motor
Caja de fusibles interior Ford Transit 7
Caja de fusibles y relés

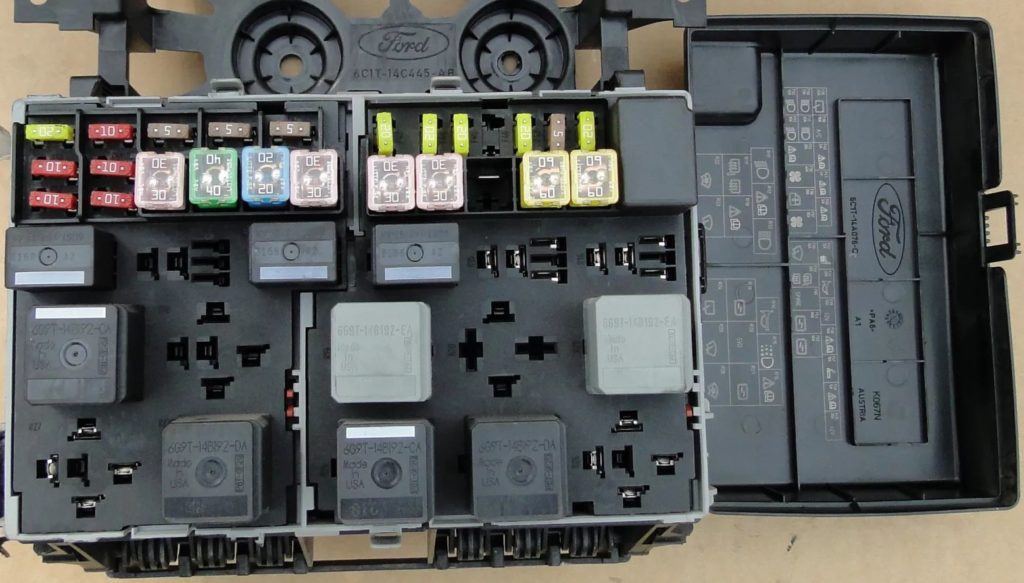

Está ubicado detrás de la guantera, por lo que para llegar a ella es necesario quitar la guantera y quitar la cubierta protectora de la unidad. En el reverso del cual se imprimirá el diagrama actual.
Ánimo
Foto – ejemplo

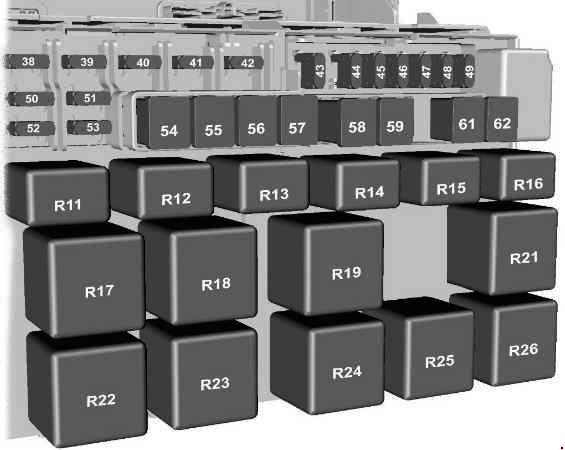

Esquema
Descripción
| 38 | 20A Limpiaparabrisas trasero |
| 39 | 10A Mandos del aire acondicionado delantero y trasero |
| 40 | 5A No utilizado |
| 41 | Tacógrafo 5A |
| 42 | 5A Sistema de regulación del nivel del haz de luz, interruptor principal (KL15) |
| 43 | 20A Asientos delanteros con calefacción eléctrica |
| 44 | Bocina 20A |
| 45 | Toma de corriente auxiliar frontal 20A |
| 46 | 10A Espejos laterales con calefacción, si está instalado CAT 1 |
| 47 | Encendedor de cigarrillos 20A |
| 48 | Fuente de alimentación 5A para bobinas de relé, espejos eléctricos. |
| 49 | Toma de corriente auxiliar trasera 20A |
| 50 | Luces de carretera de 10 A. lado izquierdo |
| 51 | Luces de carretera de 10 A. Lado derecho |
| 52 | 10A Luces de cruce (lado izquierdo) |
| 53 | Luces de cruce de 10 A. Lado derecho |
| 54 | Fusible de 30A para circuitos de luces de cruce y de carretera. luces de conducción diurna, tacógrafo y ventilador del calentador de combustible auxiliar |
| 55 | Motor del ventilador del calentador 40A |
| 56 | Elevalunas eléctrico 20A |
| 57 | Motor del ventilador del calentador trasero 30A |
| 58 | Motor del limpiaparabrisas delantero 30A |
| 59 | 30A Calefactores de luneta y espejo retrovisor |
| 60 | Reservar |
| 61 | Relé de encendido de 60 A (KL5 #1) |
| 62 | Relé de encendido de 60 A (KL5 #2) |
| Relé | |
| R11 | Circuito de luces de cruce |
| R12 | Espejos exteriores con calefacción (si está instalada la alarma CAT 1). Toma de corriente (si la alarma CAT 1 no está instalada) |
| R13 | Faros – luz alta |
| R14 | señal de sonido |
| R15 | Luz de fondo al conducir a la luz del día |
| R16 | Calentador de combustible programable |
| R17 | Ventanas traseras o espejos retrovisores con calefacción (o ventana trasera derecha con calefacción si está instalada la alarma CAT 1) |
| R18 | Ventana trasera con calefacción (lado derecho) si está instalada la alarma CAT 1 |
| R19 | Alimentación forzada (KL15 #2) |
| R20 | Caja de conexiones eléctricas del lado del pasajero KL15 (solo vehículos con sistema de arranque/parada del motor) |
| R21 | Alimentación forzada (KL15 #1) |
| R22 | Parabrisas calefactable, lado derecho |
| R23 | Limpiaparabrisas (limpiaparabrisas de alta y baja velocidad) |
| R24 | Limpiaparabrisas trasero |
| R25 | Limpiaparabrisas (encendido y apagado) |
| R26 | Parabrisas calefactable, lado izquierdo |
El encendedor está controlado por el fusible número 47 de 20A.
Caja de fusibles principal

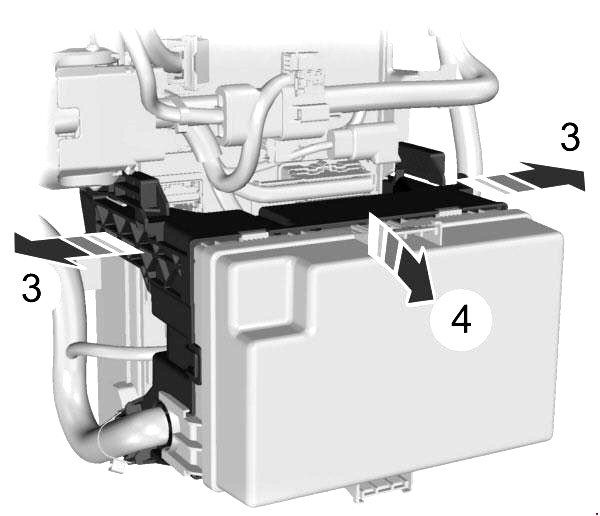

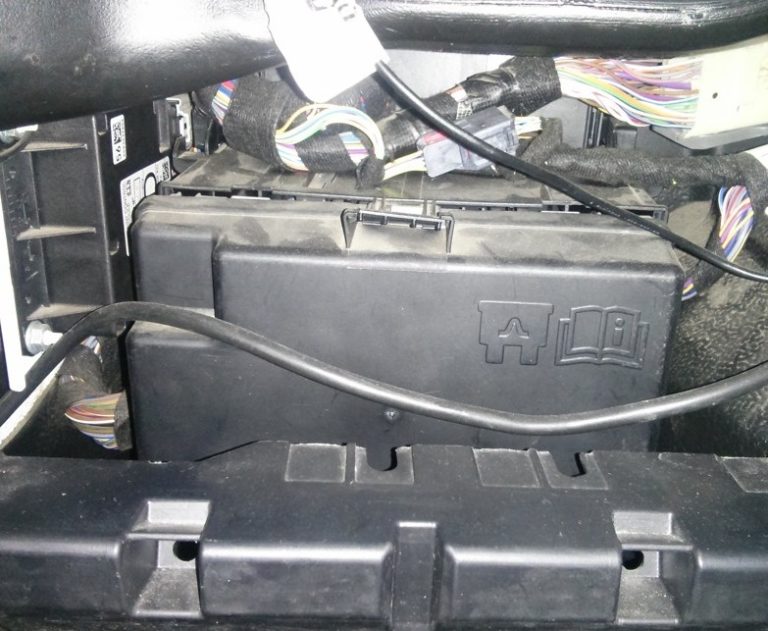

Ubicado detrás de la caja de fusibles y relés. Para encontrarlo, debe presionar los 2 pestillos a los lados.
Ejemplo de ejecución

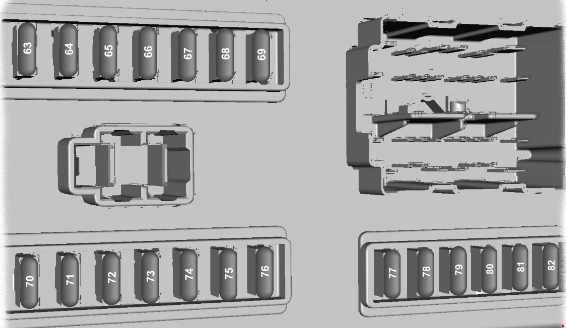

Esquema
Objetivo
| 63 | 5A Sistema de asistencia al aparcamiento marcha atrás, sensor de lluvia |
| 64 | 2A Sensor de posición del pedal del acelerador |
| 65 | Interruptor de luz de freno 15A |
| 66 | 5A Panel de instrumentos, fuente de alimentación para sistema de seguridad PATS, tacógrafo, iluminación del panel de control |
| 67 | Bomba de lavado 15A |
| 68 | Unidad de control de sistemas de retención 10A |
| 69 | Interruptor de iluminación exterior 20A (KL15) |
| 70 | Sonda 20A con alimentación de emergencia |
| 71 | Interruptor de iluminación exterior 5A (KL30) |
| 72 | Fuente de alimentación de 10A para regulador de consumo de energía de la batería. OBDII (KL30) |
| 73 | Fuente de alimentación de 15A para sistemas de audio, navegación y unidades de telefonía móvil. |
| 74 | 5A Panel de instrumentos, temporizador del calentador auxiliar, fuente de alimentación para sistema de entrada sin llave, sensor de movimiento interior (K1_30) |
| 75 | 7.5A Luces de posición en el lado derecho |
| 76 | 7.5A Luces laterales en el lado izquierdo |
| 77 | 5A Alimentación al interruptor de encendido, alimentación a los devanados de los sensores de desconexión de la batería |
| 78 | Sistema de cierre centralizado 15A |
| 79 | 7.5A Luz de matrícula, luces de posición laterales |
| 80 | 15A Luces antiniebla delanteras |
| 81 | 10A Luces antiniebla traseras |
| 82 | Fuente de alimentación estándar 3A para unidad de audio y panel de instrumentos. |
Se pueden ubicar varios fusibles por separado:
- 83 – 10A – Módulo de control para el equipo eléctrico de un remolque remolcado y está ubicado en el espacio para los pies del lado izquierdo
- 84 – 7.5A – DPF – el control de las bujías incandescentes está ubicado en la caja de distribución eléctrica, ubicada debajo del compartimiento del motor
Bloque de fusibles adicional

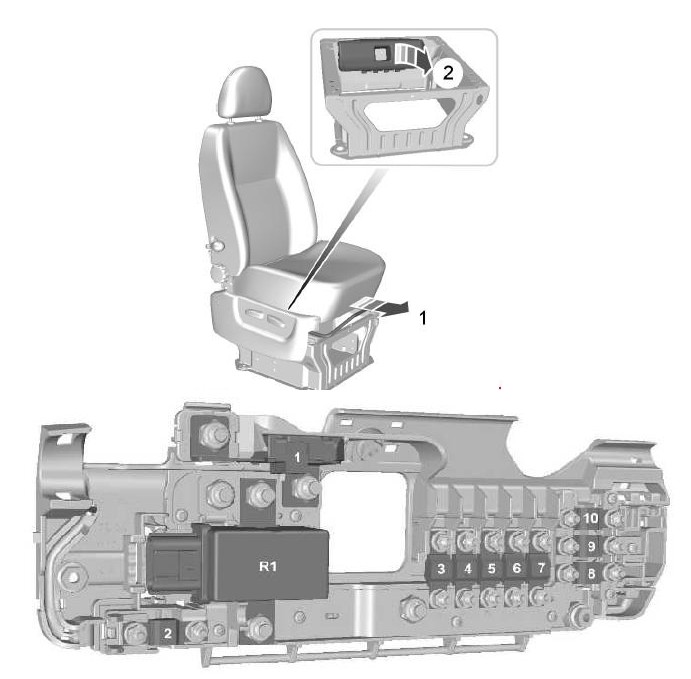

Se encuentra detrás del respaldo del asiento del conductor, debajo de la funda protectora. Para acceder es necesario desplazar el asiento hacia atrás.

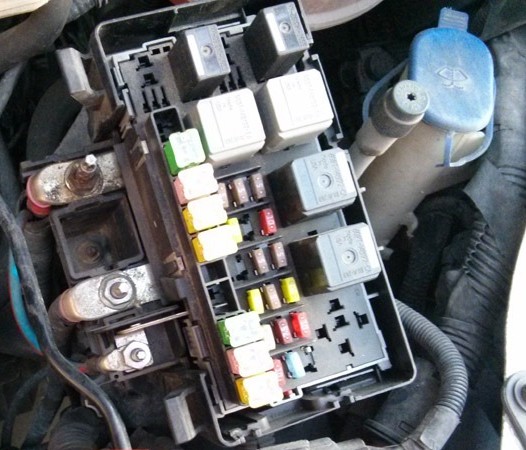

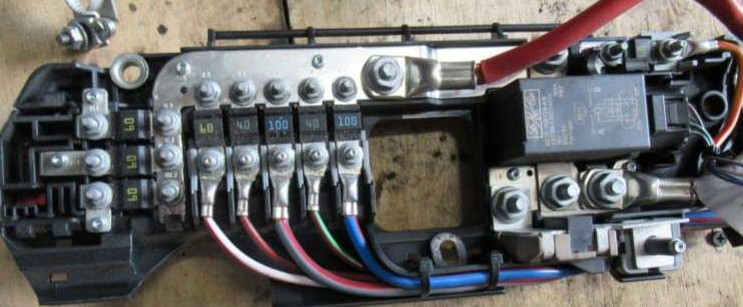

Apariencia del bloque
Designación
| 1 | Arrancador y alternador 350A |
| 2 | Alimentación de 60A a la caja de conexiones eléctricas del lado del pasajero para arrancar el motor. Caja de conexiones eléctricas del lado del pasajero para sistema de arranque/parada del motor |
| 3 | Alimentación de 100A a la caja de distribución en el compartimento del motor (no es importante para el arranque) |
| 4 | 40A Parabrisas con calefacción eléctrica, lado derecho |
| 5 | Fuente de alimentación de 100 A para caja de relés estándar (no es importante para el arranque) |
| 6 | 40A Parabrisas con calefacción eléctrica, lado izquierdo |
| 7 | Alimentación de 60A a la caja de distribución de la cabina (no es importante para el arranque) |
| 8 | Conector de usuario 60A |
| 9 | Conector de usuario 60A |
| 10 | Conector de usuario 60A |
- R1 – Segundo interruptor de batería

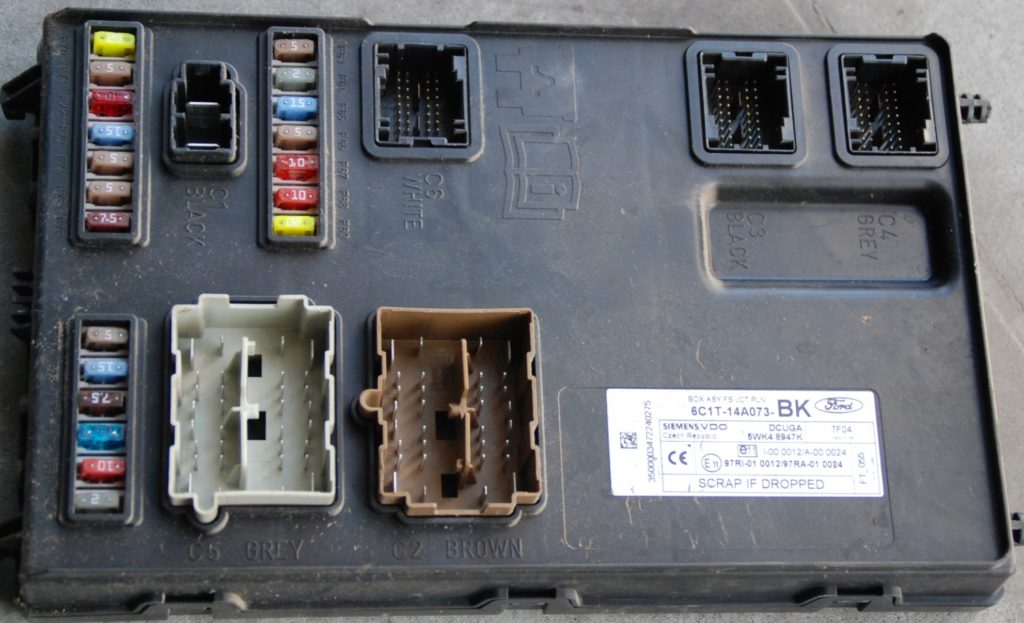

Ford Transit 7 fuse location
Ubicado en el lado izquierdo debajo de la cubierta protectora.

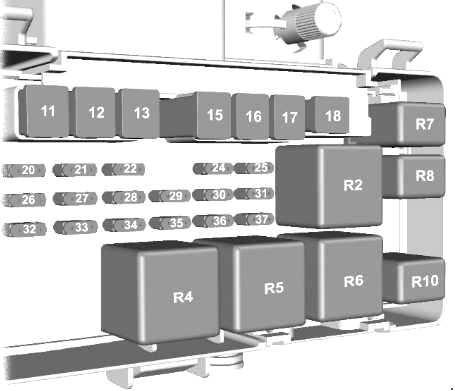

Esquema
Descripción
| 11 | Motor del ventilador de refrigeración del motor 60A |
| 12 | Circuitos de alimentación de 30 A para el dispositivo de enganche de remolque y la unidad de enganche de remolque (KL30) |
| 13 | Bomba ABS y ESP 40A |
| 14 | Reservar |
| 15 | Bujías incandescentes 60A |
| 16 | Relé de encendido de 60 A (KL15 #3) |
| 17 | Activación del arrancador 30A |
| 18 | 40A Entre el circuito de alimentación de encendido (KL15) y la caja de conexiones eléctricas del lado del pasajero (vehículos sin sistema de arranque/parada del motor) |
| 18 | Reserva (vehículos con sistema de arranque/parada de motor) |
| 19 | Reservar |
| 20 | Fuente de alimentación 10A ABS. ESP. Sensor de posición de dirección y sensor de velocidad de guiñada (YAW) (KL30) |
| 21 | 25A Válvulas y unidad de control ABS y ESP |
| 22 | Reservar |
| 23 | Reservar |
| 24 | 5A Bomba de combustible (vehículos sin calefacción auxiliar, propulsados por combustible) |
| 24 | 20A Bomba de combustible (vehículos con calefactor auxiliar alimentado por combustible) |
| 25 | Reservar |
| 26 | Relé de potencia PCM de 15 A |
| 27 | 5A Bomba de combustible (vehículos con calefacción auxiliar alimentada por combustible) |
| 28 | Sensor combinado de temperatura y flujo másico de aire 5A (T-MAF) |
| 29 | Monitoreo de bujías incandescentes del evaporador 5A |
| 30 | 7.5A Válvula de purga de sonido |
| 31 | 15 mayo YAP/UEGO |
| 32 | Bujía incandescente del evaporador 20A |
| 33 | Luces de marcha atrás 10A |
| 34 | Fuente de alimentación para remolque 20A KL15 |
| 35 | Reservar |
| 36 | Embrague del compresor del aire acondicionado 10A |
| 37 | Reservar |
| Relé | |
| R2 | Bujías de incandescencia |
| R3 | Arrastrando un remolque (KL15) |
| R4 | Encendiendo el motor de arranque |
| R5 | Alimentación forzada (KL15 #4) |
| R6 | Alimentación forzada (KL15 #3) |
| R7 | Bomba de combustible |
| R8 | Bujia incandescente del evaporador |
| R9 | No utilizado |
| R1 | Solenoide del embrague del compresor de aire acondicionado |
