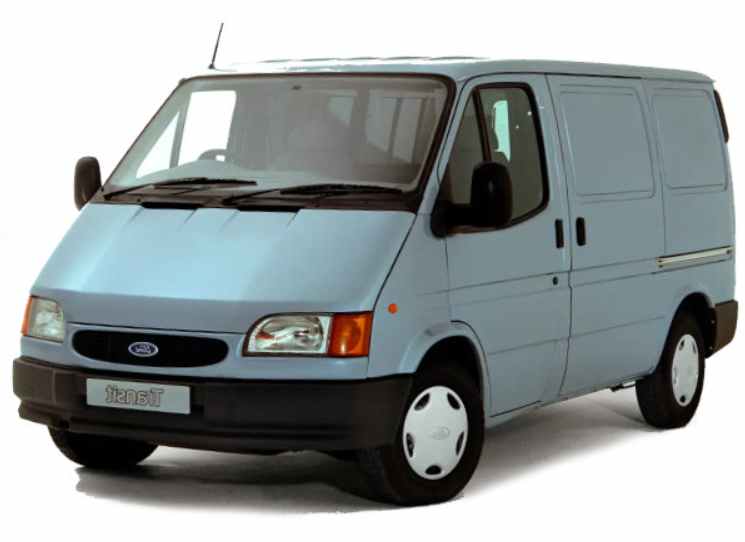

La Ford Transit de quinta generación se fabricó en 1994, 1995, 1996, 1997, 1998 y 1999. En esta publicación mostraremos las ubicaciones de los bloques de fusibles y relés de la Ford Transit 5, sus diagramas y descripciones de los elementos. Tenga en cuenta el fusible responsable del encendedor.
Este modelo dispone de 3 bloques con fusibles y relés. El principal se encuentra en la cabina y 2 adicionales debajo del capó. Su diseño y número de elementos pueden diferir y depender del nivel de equipamiento de su Ford Transit 5. Si posee una generación diferente o los diagramas presentados no son adecuados, estudie el guión para la cuarta o sexta generación, respectivamente.
Caja de fusibles interior Ford Transit 5
Está ubicado debajo del panel de instrumentos detrás de una cubierta protectora, en cuya parte posterior se imprimirá el diagrama de la unidad actual.

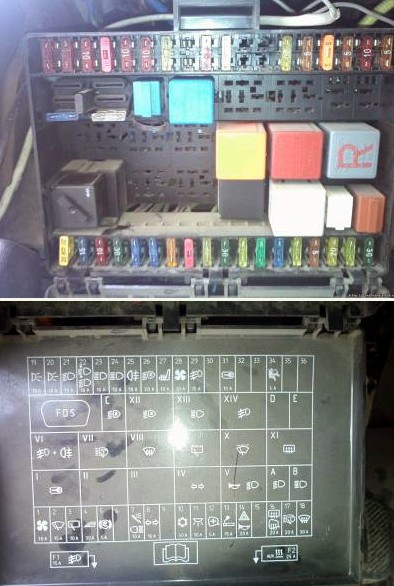

Foto – ejemplo de ejecución.

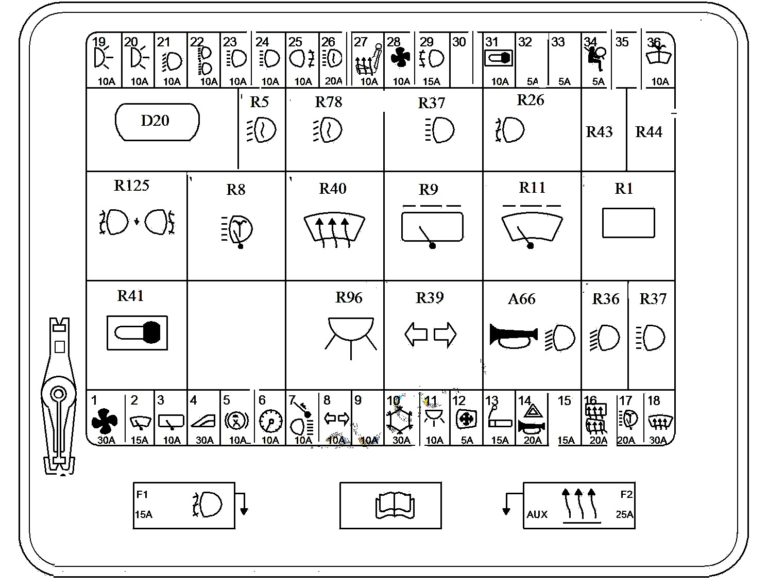

Esquema
Descripción
| 1 | ventilador calentador 30A |
| 2 | Limpiaparabrisas 15A |
| 3 | 10A Limpiaparabrisas trasero |
| 4 | elevalunas electricos 30A |
| 5 | ABS 5A |
| 6 | 10A Sistema de control de tracción, sistema de arranque en frío, reloj, ABS, sistema de carga, faros, grupo de instrumentos, sistema antihielo, sistema antirrobo |
| 7 | Luces de freno 10A |
| 8 | Indicadores de dirección 10A |
| 9 | Alarma antirrobo 10A |
| 10 | Aire acondicionado 30A |
| 11 | 10A Iluminación interior |
| 12 | Espejos eléctricos 5A |
| 13 | Encendedor 15A |
| 14 | 25A Alarma de peligro, bocina |
| 15 | Alarma antirrobo 15A, alarma de peligro. |
| 16 | 20A Desempañador de luneta trasera |
| 17 | Lavafaros 20A |
| 18 | Parabrisas calefactable 30A |
| 19 | Luces del lado derecho 10A |
| 20 | Luces de posición izquierda 10A |
| 21 | 10A Faro derecho, luz de cruce |
| 22 | 10A Faro izquierdo, luz de cruce |
| 23 | 10A Faro derecho, luz de carretera |
| 24 | 10A Faro izquierdo, luz de carretera |
| 25 | 10A Luces antiniebla traseras |
| 26 | Luces de circulación diurna 15A |
| 27 | Calefactor del asiento delantero 10A |
| 28 | Calentador eléctrico adicional 10A |
| 29 | Luces antiniebla 15A |
| 30 | Reservar |
| 31 | 10A interruptor de encendido |
| 32 | Sistema antirrobo 5A |
| 33 | Sistema antirrobo 5A |
| 34 | 5A colchón de aire |
| 35 | 5A Luces de puertas, Airbag |
| 36 | 10A Limpiaparabrisas y lavaparabrisas |
| R1 | Relé del parabrisas trasero calefactado |
| R5 | Relé de luz diurna |
| R8 | Relé de la bomba del lavafaros |
| R9 | Relé del limpiaparabrisas trasero |
| R11 | Limpiaparabrisas delantero – Relé |
| R26 | Luces antiniebla – Relé |
| R36 | Relé de luz de cruce |
| R37 | Relé de luces altas |
| R39 | Relé de señal de giro |
| R40 | Relé de parabrisas calefactado |
| R41 | Relé de encendido |
| R43 | Luces de advertencia izquierdas – Relé |
| R44 | Luces de advertencia derechas – Relé |
| R78 | Luces de cruce de intensidad reducida – Relé |
| R79/R5 | Luces de cruce de intensidad reducida – Relé |
| R80 | Relé de luz diurna |
| R96 | Relé temporizador de luz interior |
| R125 | Relé de luz antiniebla trasera |
| A66 | Advertencia del módulo de luz |
| D20 | Conector de enlace de datos (DLC) |
El fusible número 13 de 15 A es el responsable del encendedor.
Caja de fusibles del capó Ford Transit 5

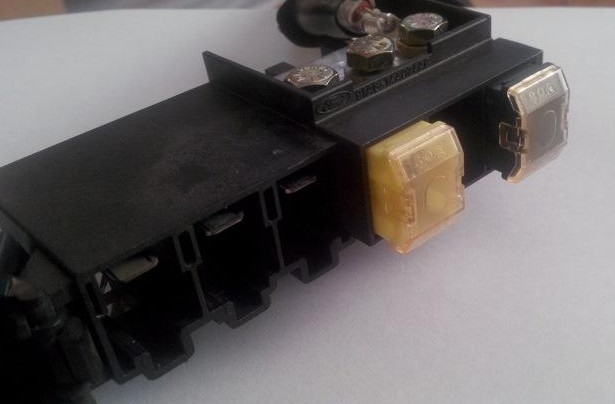

Bloque de fusibles de potencia
Esta unidad está ubicada en el compartimiento del motor en el lado derecho del automóvil, detrás de la batería principal (más precisamente, entre ésta y el ala derecha). Todos los equipos principales del coche están conectados de una forma u otra a través de estos fusibles.
Hay 6 fusibles de este tipo en total, denominados FA, FB, FC, FD, FE, FF. El diagrama actual estará impreso en la portada.
Independientemente de la configuración, tipo de motor, etc., todos los vehículos Ford Transit de quinta generación deben tener al menos dos de los seis fusibles del bloque.
| PERO | 80A Sistema de arranque, Sistema de gestión del motor 2.0 DOHC, Sistema de luces |
| pensión completa | Faros antiniebla 40A, calefactor auxiliar |
| FC | Sistema de emergencia 60A, sistema de gestión del motor. |
| FD | 50А ABS, ESP |
| FE | 50A Unidad de control del motor, gasolina o sistema de arranque en frío, diésel |
| FFa | 20A Sistema de gestión del motor, diésel o aire acondicionado. |
| FFb | 50A DOHC, turbodiésel: embrague automático, sistema de gestión del motor |
| ffc | Embrague automático 60A, sistema de gestión del motor, aire acondicionado |

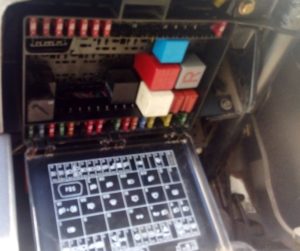

Caja de fusibles y relés
Está ubicado en el lado izquierdo del compartimiento del motor. El diagrama actual también estará en la tapa. Los siguientes elementos se pueden encontrar aquí.
- Fusibles para embrague automático y ventilador de aire acondicionado.
- R22 – relé del sistema de arranque del motor
- R84 – relé del motor
- R124 – relé del ventilador del aire acondicionado
- R209 – relé de bomba hidráulica
Eso es todo. Y si quieres ayudar a complementar el material, escribe en los comentarios.
