La Ford Transit de sexta generación se fabricó en 2000, 2001, 2002, 2003, 2004, 2005 y 2006. La principal innovación de esta generación es que se produjo tanto con tracción delantera como con tracción trasera.
En nuestro material mostraremos todas las ubicaciones de las unidades de control electrónico, describiremos en detalle los bloques de fusibles y relés del Ford Transit 6, sus diagramas y fotografías, ejemplos de ejecución. Resaltemos el fusible responsable del encendedor.
El diseño de las unidades puede diferir del mostrado y depende del año de fabricación y del nivel de equipamiento eléctrico de tu Ford Transit. Y si los esquemas no le convienen, estudie la descripción de la 5ª o 7ª generación, respectivamente.
Ubicacion caja de fusibles Ford Transit 6

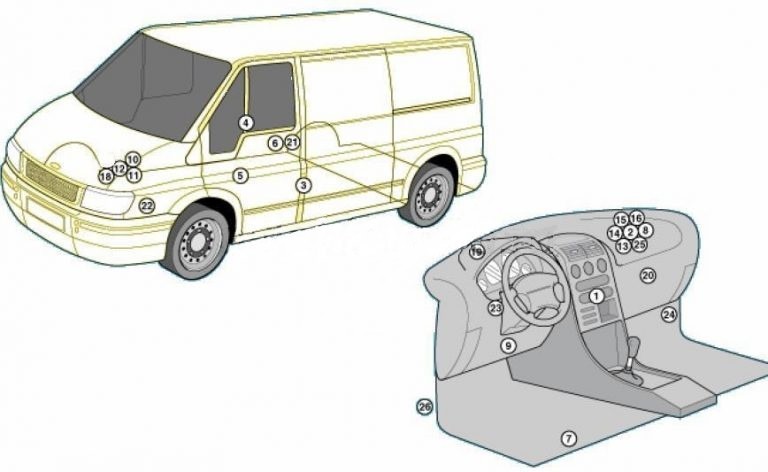

Disposición general de las unidades de control electrónico.
Descripción
| 1 | Unidad de control electrónico de aire acondicionado. |
| 2 | Unidad de control antirrobo |
| 3 | Bocina de alarma antirrobo 1 |
| 4 | Bocina de alarma antirrobo 2 |
| 5 | Calentador auxiliar – bajos (si está equipado) |
| 6 | Unidad de control de calefacción auxiliar (si está instalada) |
| 7 | Batería – debajo del asiento |
| 8 | Unidad de control del cierre centralizado – en la unidad de control del sistema antirrobo |
| 9 | Conector de diagnóstico (DLC) |
| 10 | Caja de fusibles/relés, compartimento del motor 1 |
| 11 | Caja de fusibles/relés, compartimento del motor 2 |
| 12 | Caja de fusibles/relés, compartimento del motor 3 |
| 13 | Panel de instrumentos del bloque de fusibles/relés 1 |
| 14 | Panel de instrumentos del bloque de fusibles/relés 2 |
| 15 | Fusible adicional (15A), unidad de control del sistema antirrobo |
| 16 | Fusible adicional (15A), unidad de control del sistema antirrobo |
| 17 | Fusible adicional (40A), sistema de gestión del motor – cerca de la batería |
| 18 | Fusible adicional (70/80A), sistema de gestión del motor – cerca de la batería |
| 19 | Relé del motor del ventilador del calentador/aire acondicionado |
| 20 | Resistencia del motor del ventilador de calefacción, delantera |
| 21 | Resistencia del motor del ventilador de calefacción, trasera |
| 22 | señal de sonido |
| 23 | Relé – disyuntor indicador de puerta |
| 24 | Interruptor de cierre de combustible inercial: si está equipado |
| 25 | Unidad de control del sistema de aparcamiento |
| 26 | Unidad de control electrónico SRS |
Caja de fusibles interior Ford Transit 6

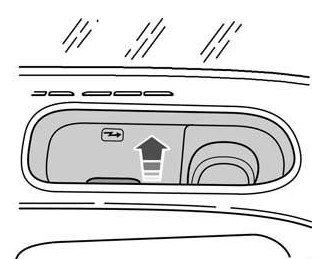

Está ubicado en el lado del pasajero debajo del compartimiento de almacenamiento ubicado en el panel de instrumentos. Para acceder, es necesario levantar el cuerpo del compartimento de almacenamiento mediante el asa.

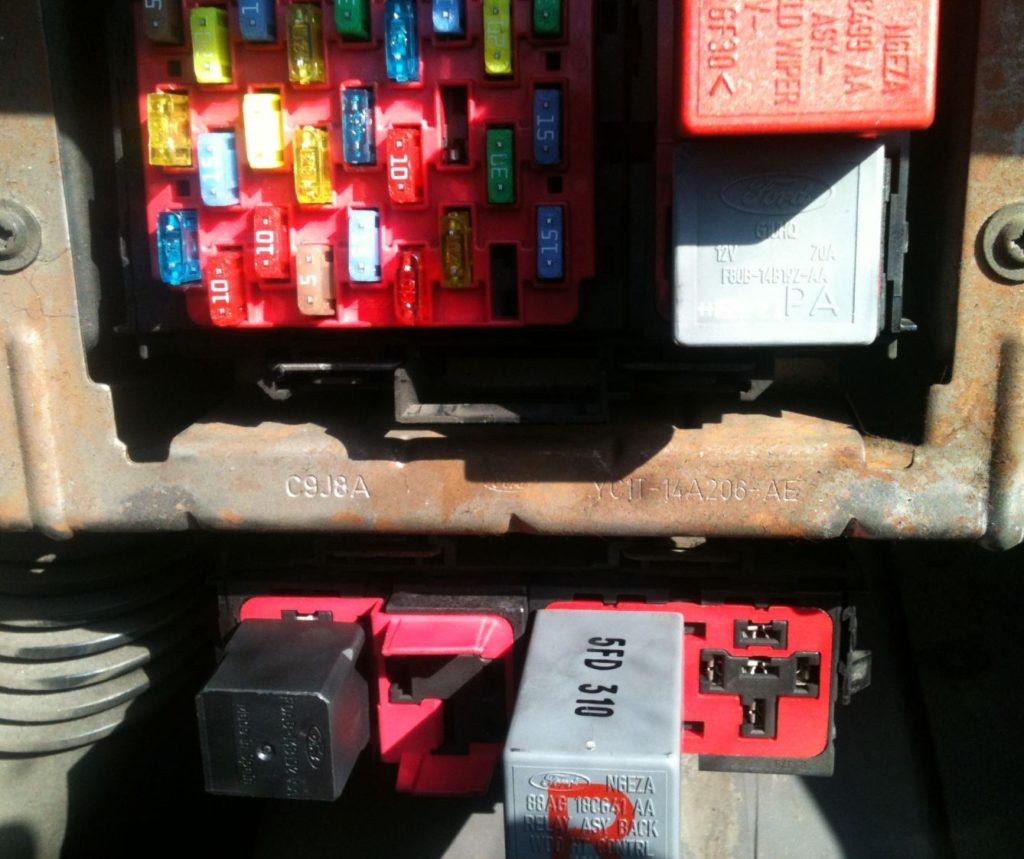

Foto

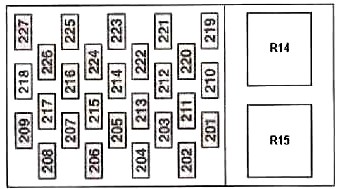

Diagrama de la sección superior

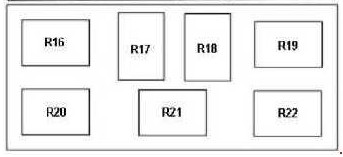

Diagrama del circuito inferior del relé
o
Propósito de los elementos
| 201 | 15A Panel de instrumentos, limpiaparabrisas trasero, reloj | |
| 202 | Parabrisas calefactable 5A | |
| 203 | Luces/lámparas antiniebla 20A | |
| 204 | Reservar | |
| 205 | 15A Control de luces, intermitentes, palanca multifunción, control del motor, encendido | |
| 206 | Luz de matrícula 5A | |
| 207 | Módulo de bolsa de aire 10A | |
| 208 | Iluminación del panel de instrumentos 10A | |
| 209 | Luces laterales 15A | |
| 210 | 15A Tacómetro, reloj | |
| 211 | Motor del ventilador del calentador trasero 30A | |
| 212 | Encendedor de cigarrillos 10A | |
| 213 | Aire acondicionado trasero 10A | |
| 214 | 15A Iluminación interior, espejos eléctricos | |
| 215 | 20A Parabrisas calefactable, asientos delanteros calefactables, calefactor adicional | |
| 216 | Tomas de corriente de 20 A para conectar equipos adicionales. | |
| 217 | 15A Luneta trasera con calefacción, espejos exteriores con calefacción | |
| 218 | Reservar | |
| 219 | Elevalunas eléctrico 30A | |
| 220 | 20A Ventana trasera con calefacción | |
| 221 | 15A Interruptor de luz de freno | |
| 222 | Sistema de audio 15A | |
| 223 | Motor del ventilador del calentador 30A | |
| 224 | Interruptor de faros 20A | |
| 225 | Aire acondicionado 15A | |
| 226 | 20A Luces de advertencia de peligro, intermitentes | |
| 227 | Sistema de audio 5A, ABS | |
| Relé | ||
| R14 | Relé del limpiaparabrisas | |
| R15 | Relé de encendido auxiliar | |
| R16 | Relé de parabrisas calefactado, lado derecho | |
| R17 | Zumbador de puerta trasera | |
| R18 | Luz interior | |
| R19 | Zumbador de puerta trasera | |
| R20 | Relé de parabrisas calefactado, lado izquierdo (relé temporizador) | |
| R21 | Relé del limpiaparabrisas trasero | |
| R22 | Relé para luneta trasera con calefacción, espejos | |
El fusible número 212 de 10 A es el responsable del encendedor.
Fuera de la unidad en la cabina puede haber elementos individuales:
- Fusibles para el sistema de cierre centralizado y el sistema de alarma: en un soporte ubicado detrás del panel de instrumentos
- Relé del calentador, relé del desempañador de ventanas, relé de la lámpara interior: ubicado detrás del panel de instrumentos (grupo de instrumentos).
Caja de fusibles del capó Ford Transit 6
Unidad principal

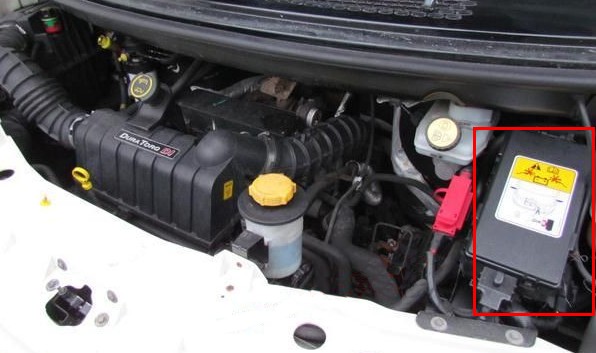

El lugar donde esta

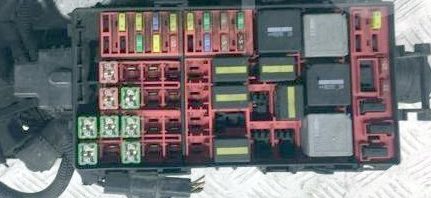

Foto – ejemplo

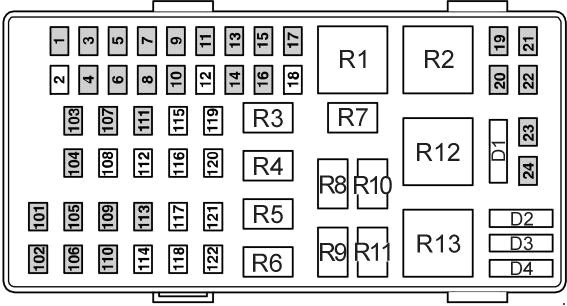

Esquema
Designación
| 1 | 5A Caja de cambios manual ASM |
| 2 | Reservar |
| 3 | 20A Luces de circulación diurna, luz de cruce |
| 4 | Sensor de voltaje de batería 5A (motores diesel) |
| 5 | Interruptor de combustible 20A |
| 6 | Equipo de remolque 30A |
| 7 | Bocina 15A |
| 8 | 20А ABS |
| 9 | Faros de luz alta 20A |
| 10 | Aire acondicionado 10A |
| 11 | 20A Lavaparabrisas, lavaparabrisas trasero |
| 12 | Reservar |
| 13 | 30A Palanca multifunción, limpiaparabrisas |
| 14 | Luces de marcha atrás 15A |
| 15 | Módulo de control del inmovilizador del motor 5A |
| 16 | Control electrónico del motor 5A. |
| 17 | Equipo de remolque 30A |
| 18 | Reservar |
| 19 | 5A Caja de cambios manual ASM |
| 20 | 15A Caja de cambios manual ASM |
| 21 | Control de motores 20A |
| 22 | Bomba de combustible 20A |
| 23 | 10A Luces de cruce, lado derecho |
| 24 | 10A Luces de cruce, lado izquierdo |
| 101 | 40А ABS |
| 102 | 40A Parabrisas calefactable, lado izquierdo |
| 103 | Fuente de alimentación principal de 50 A para el sistema de equipos eléctricos. |
| 104 | Fuente de alimentación principal de 50 A para el sistema de equipos eléctricos. |
| 105 | Ventilador de refrigeración del motor de 40 A (motores diésel de 2,0 L y motores DOHC de 2,3 L) |
| 106 | Encendido 30A |
| 107 | Encendido 30A |
| 108 | Reservar |
| 109 | Ventilador de refrigeración del motor de 40 A (motores diésel de 2,0 L y motores DOHC de 2,3 L) |
| 110 | 40A Parabrisas calefactable, lado derecho |
| 111 | Encendido 30A |
| 112 | Reservar |
| 113 | 40A Caja de cambios manual ASM |
| 114 | Relé del compresor de suspensión activa 30A |
| 115 | Reservar |
| 116 | Reservar |
| 117 | Reservar |
| 118 | Reservar |
| 119 | Reservar |
| 120 | Reservar |
| 121 | Reservar |
| 122 | Reservar |
| Relé | |
| R1 | Relé de arranque |
| R2 | Relé de bujía de precalentamiento Relé del ventilador de refrigeración |
| R3 | Relé de bocina |
| R4 | Relé de luces altas |
| R5 | Relé del generador |
| R6 | Relé de luz de cruce |
| R7 | Relé de control del motor |
| R8 | Relé de control de fallo de lámpara (vehículos sin ABS) |
| R9 | TDdi: Relé de bomba de combustible TDci: Módulo inyector |
| R1 | Relé del A/C (posición amplia del acelerador) |
| R11 | Relé de bomba de combustible de baja presión |
| R12 | Relé del ventilador de refrigeración |
| R13 | Relé de encendido |
| Diodo | |
| D1 | – |
| D2 | – |
| D3 | Conector de remolque o embrague del compresor del A/C |
| D4 | Conector de remolque o indicador de aire acondicionado. |
Bloque de relés adicional
Está ubicado debajo de la caja de fusibles.
Esquema
Descodificación
| AR1 | Equipo de remolque |
| AR2 | Señal de giro a la derecha (según variante del modelo) |
| AR3 | No utilizado |
| AR4 | Señal de giro a la izquierda (según modelo) |
| AR5 | Ventilador de refrigeración de alta velocidad (vehículos con motores diésel de 2,4 L y aire acondicionado trasero) |
| AR6 | No utilizado |
| AR7 | Ventilador de refrigeración de alta velocidad (motores diésel de 2,0 L y DOHC) |
| AR8 | No utilizado |
| AR9 | Transmisión manual con cambio de marchas automático. |
| AR10 | Transmisión manual con cambio de marchas automático. |
Eso es todo, si tienes algo que añadir escribe en los comentarios.
