El Ford Focus de tercera generación se produjo en 2011, 2012, 2013, 2014, 2015, 2016, 2017 y 2018 con carrocerías sedán, hatchback y familiar y se suministró a mercados de más de 122 países. Este modelo fue rediseñado en 2014. En nuestro material mostraremos dónde se ubican los bloques con fusibles y relés del Ford Focus de 3ra generación, su descripción con diagramas de bloques y fotografías. Destacaremos por separado el fusible responsable del encendedor. También mostraremos la ubicación general de todas las unidades de control electrónico.
Contents
Ubicacion caja de fusibles Ford Focus 3

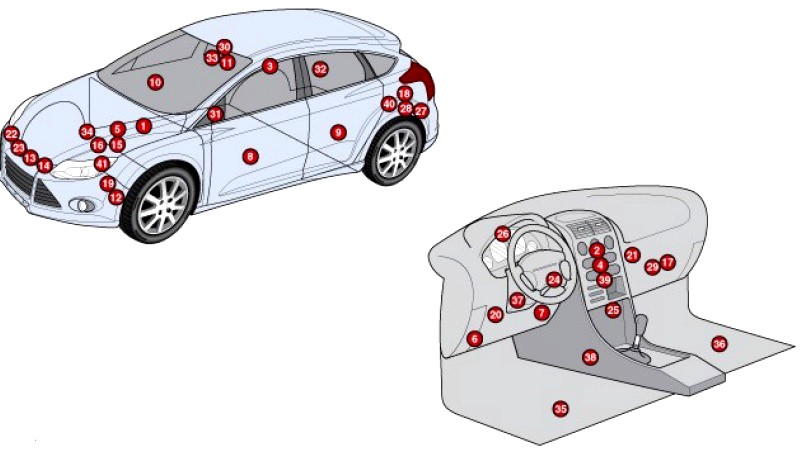

Este diagrama mostrará la ubicación general de todas las unidades de control electrónico en el Ford Focus 3.
Esquema
Descripción
| 1 | Unidad de control electrónico ABS |
| 2 | Unidad de control electrónico de aire acondicionado. |
| 3 | Bocina de alarma antirrobo – en el lado derecho del maletero |
| 4 | Unidad de control de interfaz de audio |
| 5 | batería acumulador |
| 6 | Conector de diagnóstico (DLC) |
| 7 | Unidad de control del convertidor CC/CC |
| 8 | Unidad de control eléctrico de la puerta del conductor |
| 9 | Centralita electrica puerta trasera izquierda |
| 10 | Unidad de control eléctrico de la puerta del pasajero |
| 11 | Centralita electrica puerta trasera derecha |
| 12 | Módulo de control electrónico del motor (ECM): detrás del embellecedor del paso de rueda izquierdo |
| 13 | Unidad de control del motor del ventilador de refrigeración |
| 14 | Unidad de control de la compuerta del radiador del sistema de refrigeración |
| 15 | Caja de fusibles/relés, compartimento del motor 1 |
| 16 | Caja de fusibles/relés, compartimento del motor 2 |
| 17 | Caja de fusibles/relés, panel de instrumentos |
| 18 | Caja de fusibles/relés, compartimento para equipaje – Compartimento para equipaje del lado izquierdo |
| 19 | Unidad de control de bujías de precalentamiento – detrás del revestimiento del paso de rueda izquierdo |
| 20 | Unidad de control de faros |
| 21 | Resistencia del motor del ventilador del calentador: al lado del motor del ventilador |
| 22 | Pitido 1 |
| 23 | Pitido 2 |
| 24 | Unidad de control del interruptor de encendido |
| 25 | Unidad de control de interfaz del grupo de instrumentos |
| 26 | Unidad de control del grupo de instrumentos |
| 27 | Unidad de control para control remoto del cierre centralizado y arranque del motor. |
| 28 | Unidad de control del sistema de seguimiento de carril |
El Ford Focus 3 tiene 3 bloques principales con fusibles y relés: en la cabina, debajo del capó y en el maletero.
Caja de fusibles Ford Focus 3

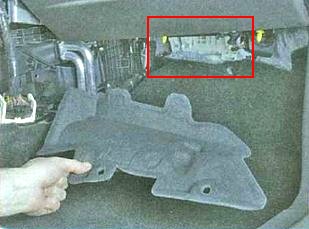

Está situado debajo del cuadro de instrumentos, en el lado del pasajero, detrás de la guantera y está cubierto por un embellecedor.

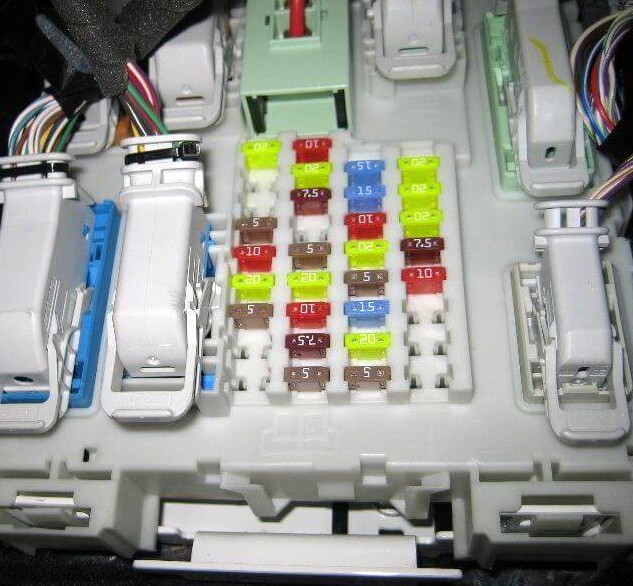

Foto – ejemplo

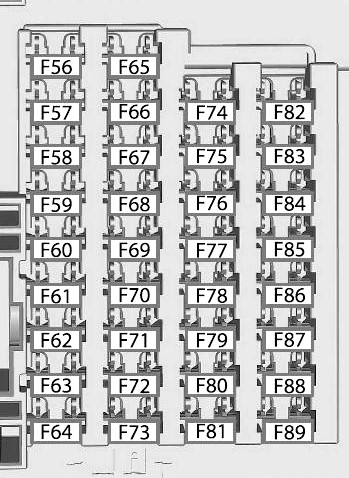

Esquema
Descodificación
| 56 | Bomba de combustible 20A |
| 57 | Reservar |
| 58 | Reservar |
| 59 | Transceptor de sistema antirrobo pasivo 5A |
| 60 | 10A Iluminación interior, unidad de control de la puerta del conductor, iluminación de la guantera, iluminación de fondo, unidad de control del techo, techo corredizo |
| 61 | 20A Encendedor, toma trasera |
| 62 | 5A Sensor de lluvia, sensor de humedad, espejo interior con atenuación automática |
| 63 | 10A Europa: Sistema de control de crucero adaptativo |
| 64 | Reservar |
| 65 | Liberación eléctrica del pestillo del portón trasero de 10 A |
| 66 | 20A Cerradura de la puerta del conductor, doble cerradura |
| 67 | Pantalla de infoentretenimiento de 7,5 A, módulo SYNC, módulo GPS, brújula, BVC |
| 68 | Bloqueo eléctrico de la columna de dirección 15A |
| 69 | 5A Cuadro de instrumentos |
| 70 | Cierre centralizado 20A |
| 71 | Sistema de aire acondicionado 7,5/10A, unidad de control de calefacción (aire acondicionado mecánico), control de clima de doble zona |
| 72 | Módulo de volante 7.5A |
| 73 | Conector diagnóstico 5/7,5A, batería sirena antirrobo |
| 74 | Faros de luz alta 15A |
| 75 | Luz antiniebla delantera 15A |
| 76 | Lámparas de marcha atrás 10A |
| 77 | 20A Lavaparabrisas, lavaparabrisas trasero |
| 78 | 5A Interruptor de encendido, botón de arranque, sistema de entrada/arranque sin llave |
| 79 | Interruptor de luces de emergencia de 15 A, sistema de audio, navegación, reproductor de DVD, interruptor de bloqueo de puertas |
| 80 | 20A Escotilla, persiana parasol |
| 81 | Sensor de vigilancia interior 5A, receptor de radio RF |
| 82 | Bomba lavaparabrisas 20A |
| 83 | Cierre centralizado 20A |
| 84 | 20A Desbloqueo de la puerta del conductor, doble bloqueo |
| 85 | Radio de 7,5 A, navegación, interruptor de despliegue de la bolsa de aire del pasajero, interruptor de asiento con calefacción, calentador de estacionamiento, módulo de control del calentador (aire acondicionado manual), calentador auxiliar, techo corredizo, sensor de calidad del aire, sensor de temperatura y humedad del vehículo, control de calidad del voltaje, cámara frontal |
| 86 | 10A Módulo de control del sistema de airbag y cinturón de seguridad, sistema de reconocimiento de presencia de pasajeros, indicador de airbag del pasajero, sistema de aire acondicionado (aire acondicionado mecánico) |
| 87 | Volante calefactable 15A |
| 88 | Módulo de calidad de voltaje 25A |
| 89 | – |
El encendedor está controlado por el fusible número 61 de 20 A.

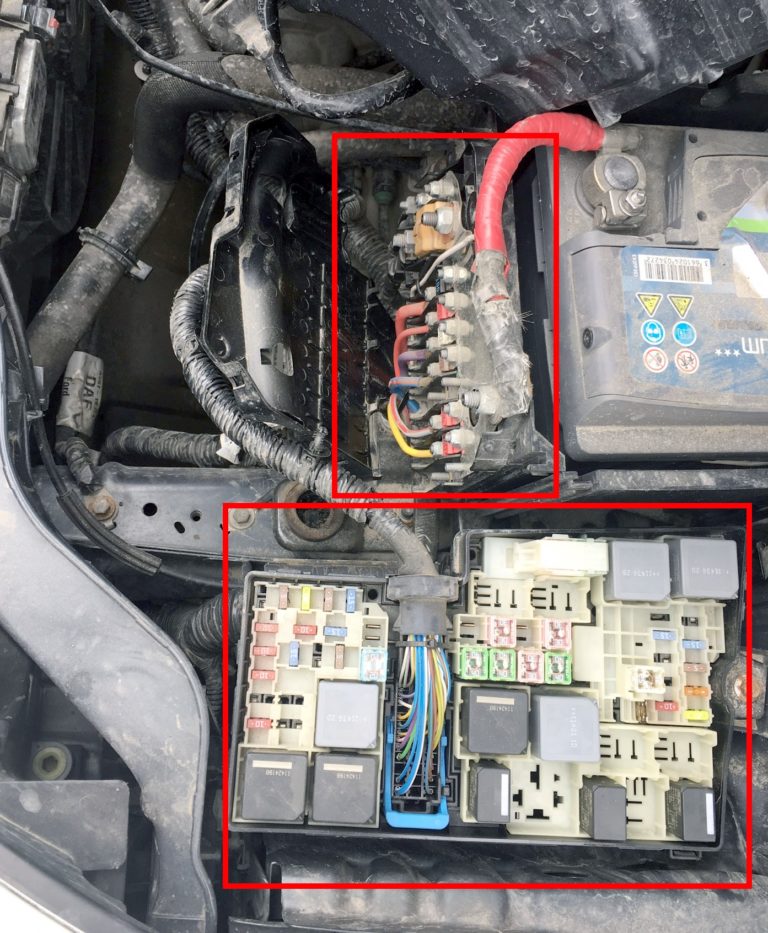

Bloques debajo del capó
Ejemplo de disposición de bloques
Bloque de montaje
Está ubicado en el lado izquierdo del compartimiento del motor y está cubierto con una cubierta protectora, en cuya parte posterior se aplicará el diagrama de bloques actual.

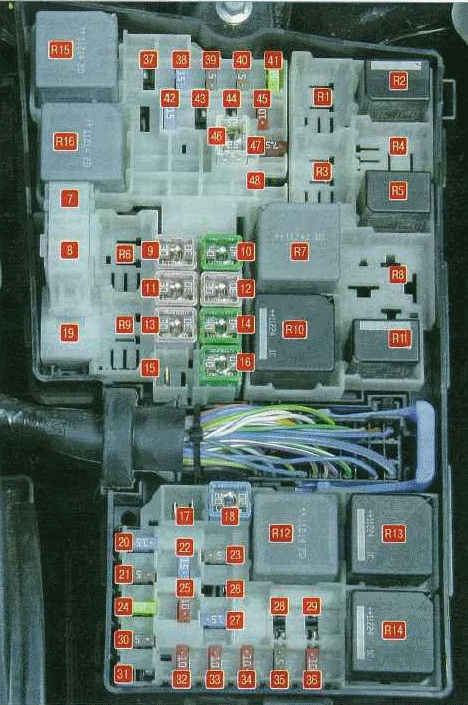

Foto – diagrama
Designación del fusible
| 7 | 40А ABS, ESP |
| 8 | 30АESP |
| 9 | 30A Luneta trasera calefactable 40A Caja de fusibles en el maletero |
| 10 | motor del calentador 40A |
| 11 | Módulo de calidad de voltaje 30A, sistema Start-Stop |
| 12 | 30A Unidad de control del motor relé válvula EGR |
| 13 | Relé de arranque 30A |
| 14 | 40A Parabrisas calefactable (lado derecho) 25A Elevador de luneta trasera |
| 15 | 25A Ventilador de refrigeración, unidad de control de la transmisión |
| 16 | 40A Parabrisas calefactable (lado izquierdo) 20A Sensor de batería |
| 17 | Calentador auxiliar 20A |
| 18 | Limpiaparabrisas 20A |
| 19 | 5А ABS, ESP |
| 20 | Bocina 15A |
| 21 | Interruptor de luz de freno 5A |
| 22 | 15A Sistema de monitoreo de batería 5A Asistente de estacionamiento |
| 23 | Bobinas de relé 5A, interruptor de luz |
| 24 | 20A Toma trasera 5A Parabrisas calefactable (lado derecho) |
| 25 | Espejos eléctricos 10A |
| 26 | Unidad de control de transmisión 15/20/25A |
| 27 | Embrague del compresor del aire acondicionado 15A |
| 28 | Sensor MAF 5A, cámara trasera, control de crucero adaptativo Cámara de visión trasera 10A, sistema de advertencia de colisión frontal |
| 29 | 20A Lavafaros 10A Cámara de visión trasera, sistema de advertencia de colisión |
| 30 | Unidad de control del motor 5A |
| 31 | Ventilador intercooler de 15 A (Duratorq TDCi de 1,6 L) |
| 32 | Válvula de recirculación de gases de escape de 10 A, válvulas de control de turbulencia, sensor de oxígeno de gases de escape calentados (sistema de gestión del motor), relé del módulo de control electrónico del ventilador (bobina) |
| 33 | Bobinas de encendido 10A |
| 34 | Inyectores 10A, bomba del sistema de refrigeración, válvula de purga del recipiente |
| 35 | 5/15A Persianas activas del radiador, filtro de combustible calentado (motores diésel), sensor de agua en el combustible, unidad de control del motor, bobinas de encendido |
| 36 | 10A Unidad de control del motor 5A Persianas activas del radiador |
| 37 | 5A ABS 15A Luces de circulación diurna, unidad de control de faros 20A Toma adicional en el cuadro de instrumentos |
| 38 | 15A Unidad de control del motor, unidad de control de la caja de cambios |
| 39 | 5A Centralita faros 15A Asiento conductor eléctrico |
| 40 | Dirección asistida 5A |
| 41 | Unidad electrónica de carrocería 20A |
| 42 | 15A Limpiaparabrisas trasero |
| 43 | 15A Control del alcance de las luces, iluminación adaptativa |
| 44 | Control de crucero adaptativo 5A |
| 45 | 10A Jets lavaparabrisas calefactables 15A Asiento del pasajero eléctrico |
| 46 | Ventanas eléctricas delanteras de 25 A o ventilador del sistema de refrigeración |
| 47 | Espejos calefactables de 7,5 A. |
| 48 | 15A Filtro evaporador de productos de combustión diésel 5A Retrovisores eléctricos |
También se pueden suministrar bases adicionales con los fusibles 24 y 37 a 20A.
Relé
| R1 | ventilador intercooler |
| R2 | señal de sonido |
| R3 | Evaporador del filtro de productos de combustión diésel o 14-18: Parabrisas calefactable |
| R4 | Reservar |
| R5 | Limpiaparabrisas trasero |
| R6 | Ventilador |
| R7 | parabrisas calefactable |
| R8 | Ventilador |
| R9 | Lavafaros |
| R1 | Ventilador de refrigeración, motor de arranque |
| R11 | Embrague del compresor del aire acondicionado |
| R12 | Ventilador |
| R13 | motor calentador |
| R14 | La unidad de control del motor |
| R15 | Motor de arranque, luneta trasera calefactable |
| R16 | Encendido |

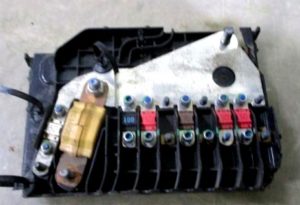

Bloque de fusibles de potencia
Está fabricado en forma de fusibles de alta potencia y está ubicado en la tapa de la batería.
Esquema
Objetivo
- F1 (80A) Unidad de control de dirección asistida
- Arrancador F2 (150A)
- F3 (100A)
- F4 (50A) Centralita multifunción
- F5 (80A) Calentador adicional
- F6 (70A)
- F7 –
- F8 (50A) Unidad de control del motor del ventilador de refrigeración
- F9 (50A) Centralita multifunción
- F10 (60A) Unidad de control de bujías de precalentamiento

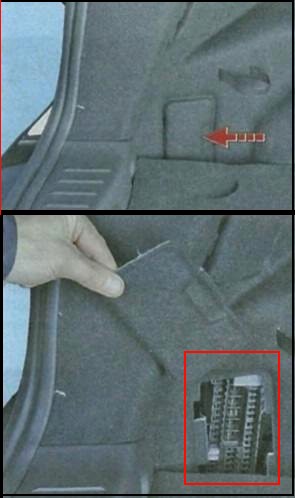

Fusible en el maletero Ford Focus 3

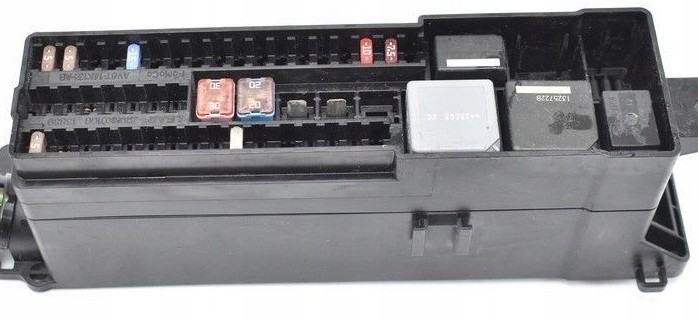

Ubicado detrás de la carcasa o cubierta protectora.
Foto – ejemplo

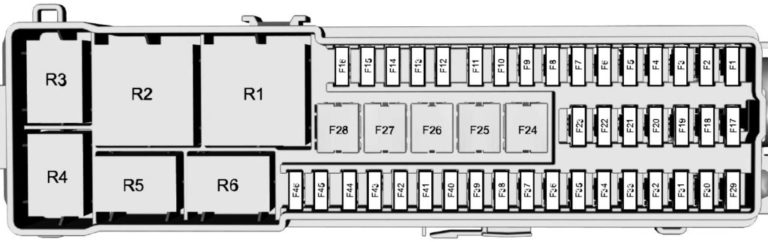

Esquema
Descripción
| 1 | Bobinas de relé 5A |
| 2 | Módulo de sistema sin llave para coche 10A |
| 3 | 5A Manijas de puertas en automóviles con sistema de entrada sin llave |
| 4 | 25A Módulo de puerta (delantero izquierdo) (elevalunas, cierre centralizado, espejos plegables eléctricos, espejos calefactables) |
| 5 | 25A Módulo de puerta (delantero derecho) (elevalunas, cierre centralizado, espejos plegables eléctricos, espejos calefactables) |
| 6 | 25A Módulo de puerta (trasero izquierdo) (elevalunas) |
| 7 | 25A Módulo de puerta (trasero derecho) (regulador de ventana) |
| 8 | 10A Europa: sirena antirrobo |
| 9 | Asiento del conductor eléctrico 25A |
| 10 | Ventanas eléctricas, ’14-’18: amplificador de audio |
| 11 | Módulo de sistema sin llave para vehículo de 5 A, asiento eléctrico del pasajero de 25 A |
| 12 | Módulo de aire acondicionado de 10 A (con módulo de arranque/parada) |
| 13 | Cuadro de instrumentos 5A (con módulo de arranque y parada) |
| 14 | Pantalla del sistema de infoentretenimiento de 7,5 A, módulo GPS (con módulo de inicio/parada) |
| 15 | Sistema de audio 15A (con módulo de arranque y parada) |
| 16 | – |
| 17 | – |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | – |
| 23 | amplificador de audio 25a |
| 24 | Ventana trasera con calefacción 30A |
| 25 | Toma 20A en maletero |
| 26 | módulo de remolque 40A |
| 27 | – |
| 28 | módulo de remolque 40A |
| 29 | 5A Sistema de monitorización de zonas ciegas, sistema de monitorización de señalización vial, sistema Active City Stop, cámara de visión trasera |
| 30 | Módulo de asistencia al aparcamiento 5A |
| 31 | – |
| 32 | – |
| 33 | 15A Relé del limpiaparabrisas trasero |
| 34 | 15A Asiento del conductor con calefacción |
| 35 | Asiento del pasajero con calefacción 15A |
| 36 | – |
| 37 | 5A Lucas |
| 38 | – |
| 39 | – |
| 40 | – |
| 41 | Dispositivo de remolque extensible 5A |
| 42 | – |
| 43 | – |
| 44 | Espejos eléctricos 10A |
| 45 | Espejos calefactables de 7,5 A. |
| 46 | 5A Sistema de monitoreo de áreas ciegas, sistema de monitoreo de señalización vial, cámara de visión trasera (con sistema de arranque/parada del motor) |
| Relé | |
| R1 | cerradura de encendido |
| R2 | Ventana trasera con calefacción |
| R3 | Limpiaparabrisas trasero |
| R4 | – |
| R5 | Sirena antirrobo |
| R6 | Relé auxiliar |
Y si tienes alguna duda, hazla en los comentarios.
