Esquema fusibles Ford Focus 4 - caja de fusibles y asignación de relés con descripción y diagrama de bloques

El Ford Focus de cuarta generación se produjo en 2018, 2019, 2020, 2021, 2022, 2023, 2024. Durante este tiempo, el modelo fue actualizado. En este post podrás encontrar una descripción de los fusibles del Ford Focus 4 con diagramas de bloques y su ubicación. Resaltemos el fusible responsable del encendedor.

El propósito de los fusibles y relés puede diferir de los mostrados y depende del año de fabricación y del nivel de equipamiento de su automóvil.

Caja de fusibles interior Ford Focus 4

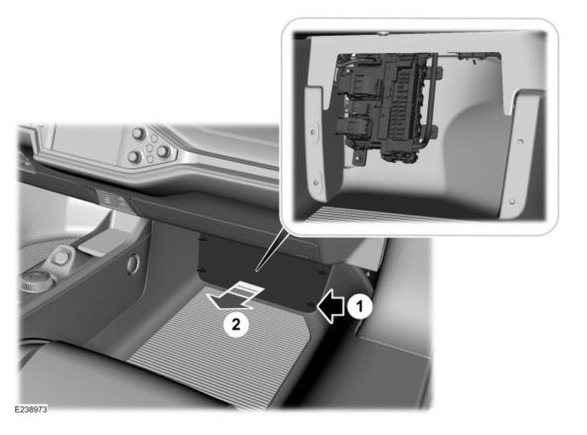

En el interior del vehículo, la caja de fusibles y relés se encuentra debajo de la guantera. Para acceder, debe quitar la cubierta protectora.

El bloque en sí se verá así.

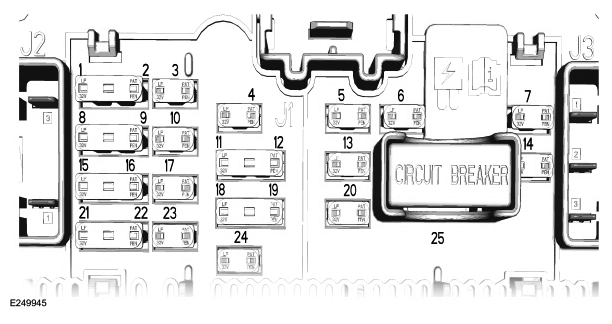

Esquema

Descripción

1	Módulo de control de airbag 5A.
2	Sensor de temperatura y humedad automotriz 5A.
3	Módulo de control de asistencia al aparcamiento de 10A.
4	Interruptor de encendido de 10 A. Interruptor de encendido con botón pulsador.
5	Cierre centralizado 20A.
6	10A Lucas.
7	30A Interruptor del espejo derecho. elevalunas electricos delantero derecho.
8	Módulo de control de faros 5A.
9	5A Indicador de desactivación del airbag del pasajero. Espejo interior con atenuación automática. Cámara delantera de asistencia al aparcamiento.
10	Módulo de visualización frontal de 10 A. Módulo de carga de accesorios inalámbrico.
11	Módem Telemático 5A.
12	Módulo de seguridad central 5A.
13	Seguros para niños de 15A. Tapa del depósito de gasolina. Cierre centralizado.
14	30A Interruptor del espejo izquierdo. Elevalunas eléctricos delanteros izquierdo.
15	Módulo de volante 15A.
16	Módulo de amortiguación adaptativa de 15A.
17	Control por voz de 15A. Bloque de audio.
18	Accionamiento eléctrico de puerta trasera 7,5A. Módulo de control de puerta de ascensor manos libres.
19	Sirena recargable de 7,5A.
20	Sonido de alarma antirrobo 10A.
21	7.5A Control climático. Módulo de cambio de marchas electrónico.
22	Módulo de volante 7,5A. Tablero de instrumentos. Conector de enlace de datos.
23	Bloque de audio de 20A.
24	20A No utilizado (repuesto).
25	30A No utilizado (repuesto).

Caja de fusibles del capó Focus 4

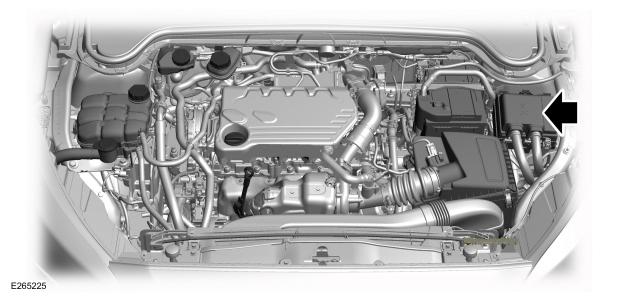

Debajo del capó, en el compartimento del motor, se encuentra la caja de fusibles junto al pilar.

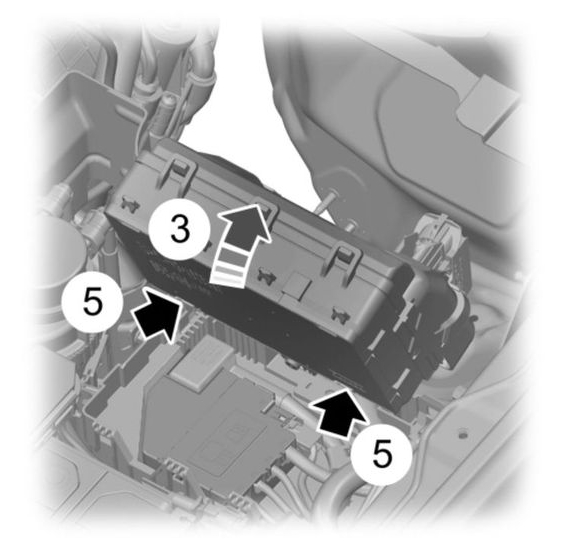

Para acceder, tire de los dos pestillos del tanque hacia usted y retire la caja de fusibles. Dale la vuelta y abre el pestillo central que sujeta la tapa.

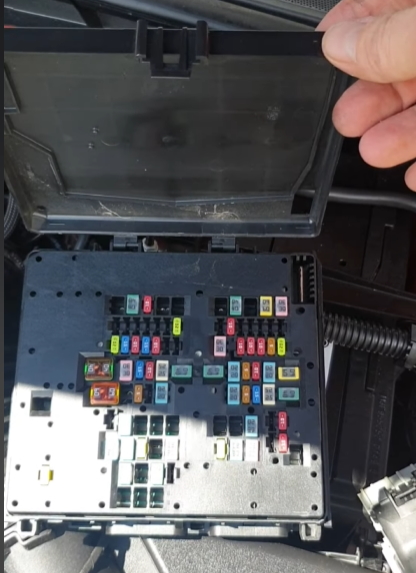

Foto – ejemplo

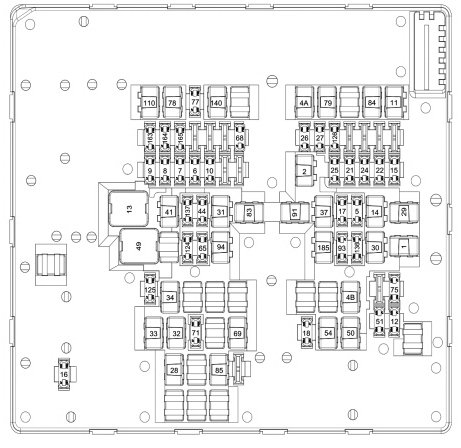

Esquema

Designación

1	Módulo de control de carrocería de 40A.
2	Módulo de control de carrocería de 30A.
4A	20A Bomba de combustible – diésel.
4B	20A Bomba de combustible – gasolina.
5	Conector de enlace de datos de 10A.
6	Módulo de control del tren motriz 15A – gasolina.
6	Módulo de control del tren motriz de 20 A – diésel.
7	Módulo de control del tren motriz de 10 A.
8	Módulo de control del tren motriz de 15 A.
9	Módulo de control del tren motriz de 20 A.
10	Módulo de control del tren motriz 10A – gasolina.
11	Arrancador 30A.
12	10A Embrague de aire acondicionado.
13	Motor de ventilador de 40A.
14	20A Módulo de control de calentador adicional.
15	20A Rog.
16	20A Bomba lavaparabrisas trasero.
17	5A Región lumbar.
18	Bomba lavafaros 20A.
21	10A Regulación de faros.
22	Dirección asistida electrónica 5A.
24	Módulo de control del tren motriz de 10 A.
25	Cámara frontal de 10A para sistema de asistencia al aparcamiento. Cámara trasera. Sistema de información de puntos ciegos. Contrarrestar.
26	Módulo de control de transmisión 15A – diésel.
27	Sistema de estabilización electrónica 10A.
28	Válvula de estabilización electrónica de 40A.
29	Bomba del sistema de control electrónico de estabilidad de 60A.
30	Asiento conductor eléctrico 25A.
31	Asiento del pasajero eléctrico 25A.
32	Toma auxiliar de 25A.
33	Toma Auxiliar 20A.
34	Toma Auxiliar 20A.
37	20A Lucas.
41	Puerta trasera eléctrica 30A.
44	Interruptor de luz de freno 10A.
49	Ventilador de refrigeración de 60 A.
50	Retroiluminación climatizada de 30 A.
54	Diferencial de deslizamiento limitado electrónico 20A – gasolina.
55	Módulo de control de transmisión 20A – diésel.
68	20A Bloqueo de la columna de dirección.
69	Limpiaparabrisas 30A.
71	20A Limpiaparabrisas trasero.
75	10A Sensor de temperatura del aire de admisión y caudal másico – gasolina.
77	Boquillas lavaparabrisas calefactables 10A. Relé de parabrisas calefactable.
78	Elemento calefactor del parabrisas izquierdo de 40A.
79	40A Elemento calefactor del parabrisas derecho.
83	Calentador adicional de 40A.
84	Calentador adicional de 60A.
85	Calentador adicional de 40A.
91	Módulo de remolque de 40A.
93	Faros 5A.
94	Asientos calefactables 20A.
110	30A Sensor de agua en combustible – diésel. Calentador de combustible diésel.
124	Sensor de lluvia 5A.
126	5A Unidad de control de dosificación – diésel.
136	Amplificador 15A.
137	Amplificador 15A.
140	Bujías incandescentes 60A – diésel.
163	Módulo de control de dosificación de reductor 15A.
164	10A Mandos interiores de puertas – diésel.
165	Calentador de depósito 15A – diésel.
185	Elevalunas eléctricos 20A. Lucas.
