La primera generación del Hyundai i30 se produjo en 2007, 2008, 2009, 2010, 2011 y 2012 con carrocería hatchback y familiar, con motores de gasolina y diésel. Durante este tiempo, el modelo no ha sufrido ninguna actualización importante. En esta publicación encontrarás una descripción de los fusibles y relés del Hyundai i30 de primera generación con diagramas de bloques y su ubicación. Tenga en cuenta el fusible del encendedor de cigarrillos.
El diseño de los bloques depende del año de fabricación; verifique el propósito con sus diagramas en la parte posterior de la cubierta protectora.
Caja de fusibles interior Hyundai i30 2007-2012
Caja de fusibles

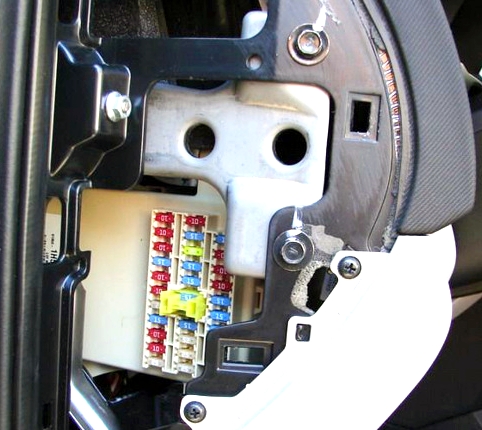

Ubicado en el lado izquierdo del tablero detrás de la cubierta protectora.

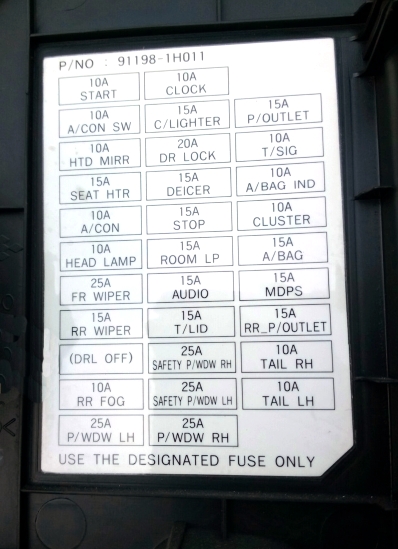

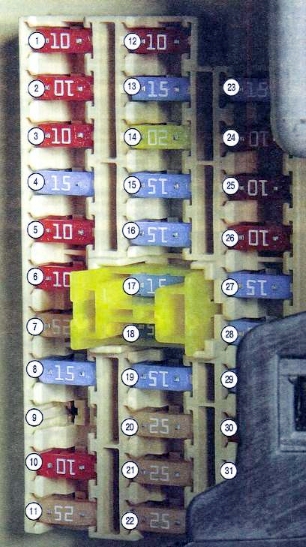

Un ejemplo de un diagrama desde la parte posterior de la portada.
Esquema
Designación del fusible
| 1 | Relé de arranque 10A – ARRANQUE |
| 2 | 10A Unidad de control de aire acondicionado – A/CON SW |
| 3 | Espejos exteriores calefactables 10A – HTD MIRR |
| 4 | 15A Asientos calefactables – SEAT HTR |
| 5 | Aire acondicionado 10A – A/CON |
| 6 | Lámparas de luz de carretera de 10 A – LÁMPARA DE CABEZA |
| 7 | Limpiaparabrisas 25A – LIMPIAPARABRISAS FR |
| 8 | 15A Limpiaparabrisas trasero – LIMPIADOR TRASERO |
| 9 | 15A Encendido de las luces bajas durante el día – DRL APAGADO |
| 10 | 10A Luces antiniebla traseras – RR FOG |
| 11 | 25A Unidad de control de elevalunas – P/WDW LH |
| 12 | Reloj 10A – RELOJ |
| 13 | Encendedor 15A – C/ENCENDEDOR |
| 14 | 20A Techo corredizo, relé de unidad de control de encendido – DR LOCK |
| 15 | Relé de parabrisas calefactable 15A – DEICER |
| 16 | 15A Luces de freno – STOP |
| 17 | Iluminación interior 15A – SALA LP |
| 18 | Sistema de audio 15A, computadora de viaje – AUDIO |
| 19 | 15A Quinta puerta trasera – T/TAPA |
| 20 | 25A Bloqueo eléctrico de ventana (lado derecho) – SEGURIDAD P/WDW RH |
| 21 | 25A Bloqueo eléctrico de ventana (lado izquierdo) – SAFETY P/WDW LH |
| 22 | Ventanas eléctricas de 25 A – P/WDW |
| 23 | Toma de corriente eléctrica 15A – P/OUTLET |
| 24 | Bloque de interruptores de 10 A – T/SIG |
| 25 | 10A Lámpara de advertencia de airbag – A/BAG IND |
| 26 | Cuadro de instrumentos 10A – CLUSTER |
| 27 | Bolsa de aire 15A – A/BAG |
| 28 | 15A Unidad de control de puerta o encendido – IGN1-A |
| 29 | Tomacorriente frontal 15A – RR P/OUTLET |
| 30 | 10A Luz de estacionamiento trasera derecha – COLA DER. |
| 31 | 10A Luz de estacionamiento trasera izquierda – COLA DER. |
El fusible número 13 de 15 A es el responsable del encendedor.

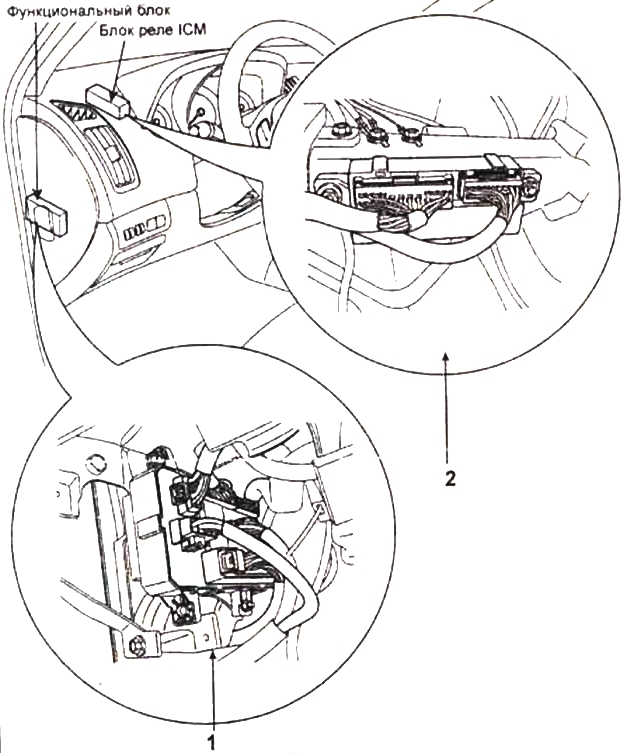

Bloques de relés
Debajo del panel puede haber 2 bloques adicionales con relés.
Ubicación del relé en bloques.
- relé de luz trasera, relé de elevalunas eléctrico, relé de calefacción, relé de portón trasero
- Relé de bloqueo central, Relé de descongelación del parabrisas, Relé de luz antiniebla trasera, Relé de bocina de alarma antirrobo, Relé de sensor de lluvia, Caja de relés ICM incorporada
Caja de fusibles del capó Hyundai i30 2007-2012
Unidad principal

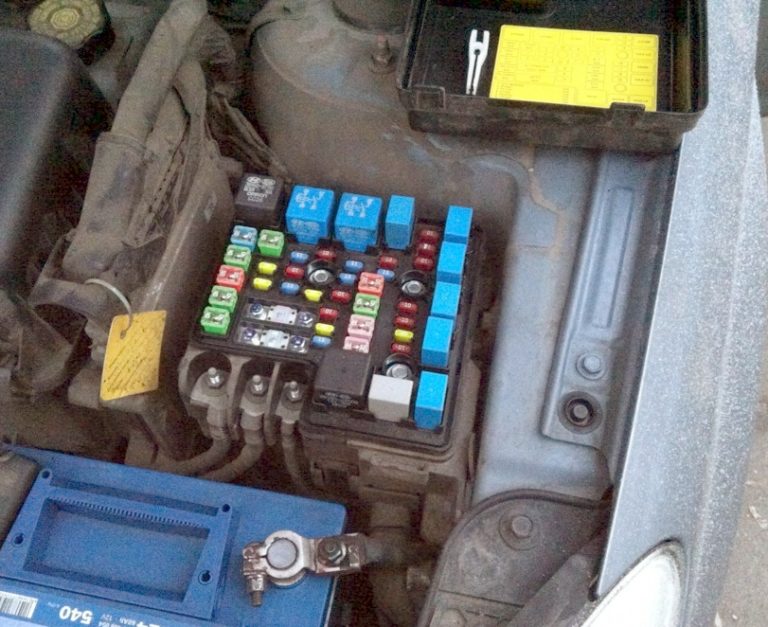

El bloque principal con fusibles y relés está ubicado en el lado izquierdo, al lado de la batería y está cubierto con una tapa protectora.
Opción 1

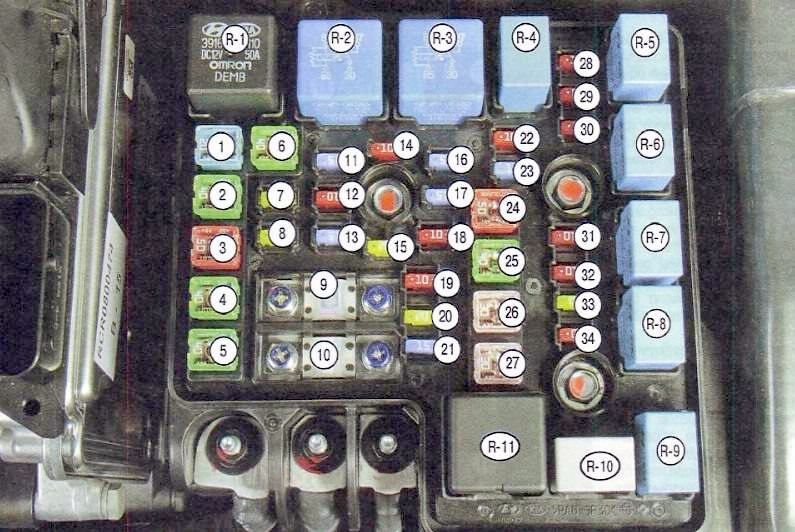

Foto – diagrama
Objetivo
| 1 | 20A ABS y ESP – ABS2 |
| 2 | 40А ABS y ESP |
| 3 | Unidad de control electrónico 50A para equipos eléctricos interiores – B+1 |
| 4 | Espejos retrovisores calefactables 40A – RR HTD |
| 5 | Electroventilador 40A – SOPLADOR |
| 6 | Ventilador eléctrico aire acondicionado 40A – C/FAN |
| 7 | 20A Lavafaros – LAVADORA H/LP |
| 8 | Reserva 20A – REPUESTO |
| 9 | Generador 125A – ALTERNADOR |
| 10 | Dirección asistida eléctrica 80A – MDPS |
| 11 | 15A Luces antiniebla delanteras – FR FOG |
| 12 | Aire acondicionado 10A – A/CON |
| 13 | 15A Alarma de peligro – PELIGRO |
| 14 | Reserva 10A – REPUESTO |
| 15 | Reserva 20A – REPUESTO |
| 16 | Bomba de combustible 15A – F/BOMBA |
| 17 | Reserva 15A – REPUESTO |
| 18 | 10A Unidad de control del motor – ECU1 |
| 19 | 10A Unidad de control del motor – ECU2 |
| 20 | 20A Unidad de control del motor – ECU3 |
| 21 | 15A Inyectores de combustible, sistema de aire acondicionado – INJ |
| 22 | Sensores 10A – SNSR2 |
| 23 | Bocina 15A – BOCINA |
| 24 | Unidad de control electrónico 50A para equipos eléctricos interiores – B+2 |
| 25 | 40A Arrancador, interruptor de encendido (bloqueo) – ING2 |
| 26 | 30A Interruptor de encendido (bloqueo) – IGN1 |
| 27 | 30A Relé principal – ECU |
| 28 | 10A Sistema de control de estabilidad ESP, sistema de frenos antibloqueo ABS, sensor de estabilidad direccional – ABS |
| 29 | 10A Sistema de encendido – ECU2 |
| 30 | Interruptor de luz de marcha atrás 10A – B/UP |
| 31 | 10A Faro derecho de luz de cruce – H/LP LO RH |
| 32 | 10A Luz de cruce del faro izquierdo – H/LP LO LH |
| 33 | Faros delanteros de luces altas de 20 A – H/LP HI |
| 34 | Sensores 10A – SNSR1 |
| R1 | Relé del ventilador eléctrico del sistema de refrigeración (baja velocidad) – C/FAN2 |
| R2 | Relé del ventilador de refrigeración (alta velocidad) – C/FAN1 |
| R3 | Relé de arranque – ARRANQUE |
| R4 | Relé de la bomba de combustible – F/BOMBA |
| R5 | Relé de A/C – A/CON |
| R6 | Relé de luz de cruce – H/LP LO |
| R7 | Relé de bocina – BOCINA |
| R8 | Relé de luces altas – H/LP HI |
| R9 | Relé de luz antiniebla trasera – FOG LP |
| R1 | Relé del limpiaparabrisas – LIMPIADOR |
| R11 | Relé principal – PRINCIPAL |
Opcion 2

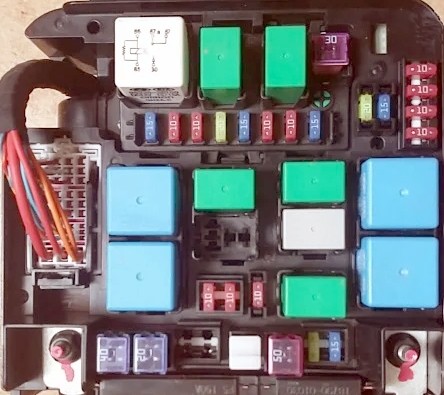

Foto – ejemplo

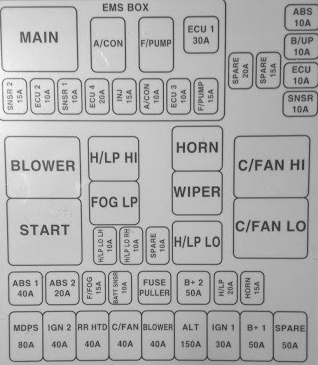

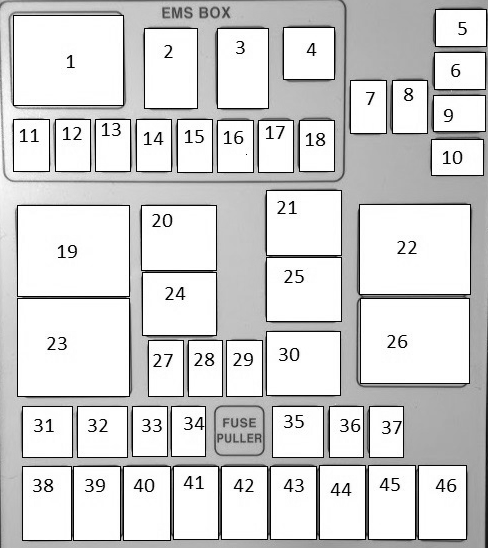

Esquema
Transcripción
- Relé principal
- Aire acondicionado
- Bomba de combustible
- La unidad de control del motor
- ABS y ESP
- Interruptor de luz de marcha atrás
- Reservar
- Reservar
- Relé principal
- Reservar
- Sensores
- La unidad de control del motor
- Sensores
- Reservar
- Inyectores de combustible, sistema de aire acondicionado.
- Aire acondicionado
- La unidad de control del motor
- Bomba de combustible
- Ventilador eléctrico
- Relé de luces altas
- señal de sonido
- Alta velocidad del ventilador
- Relé de arranque
- Luces antiniebla traseras
- Limpiador de vidrio
- ventilador de baja velocidad
- Luz baja izquierda
- Luz baja derecha
- Reservar
- Relé de luz de cruce
- ABS ESP
- ABS ESP
- Luces antiniebla delanteras
- Reservar
- Interior de la unidad electrónica
- Reservar
- Cuerno y su relevo
- Dirección asistida eléctrica
- Interruptor de arranque y encendido
- Espejos térmicos
- Ventilador (aire acondicionado)
- Ventilador eléctrico
- Generador
- cerradura de encendido
- Unidad de control interior eléctrica
- Reservar
Verifique el propósito con su diagrama en la parte posterior de la cubierta protectora.

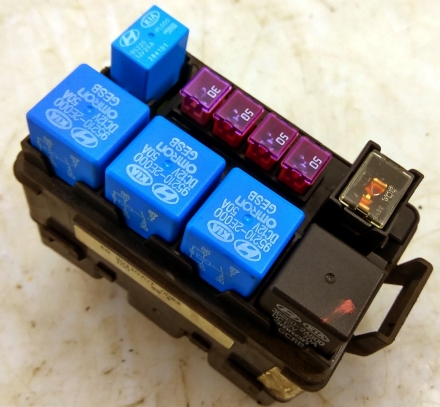

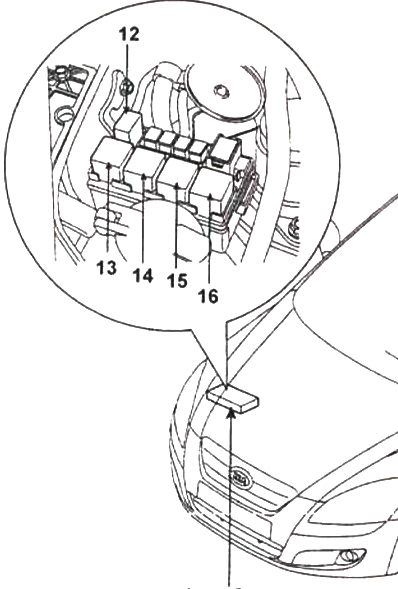

Bloque adicional
Utilizado únicamente en motores diésel.
Esquema
Descripción
- 12 – relé del calentador del filtro de combustible
- 13 – calentador PTC del relé n.° 3
- 14 – Relé del calentador PTC n.º 2
- 15 – Relé del calentador PTC n.º 1
- 16 – relé de bujía incandescente
¿Aún tienes preguntas? Pregúntales en los comentarios.
