El Hyundai i30 de segunda generación se fabricó en 2012, 2013, 2014, 2015, 2016 y 2017. En este material encontrará una descripción de los fusibles y relés del Hyundai i30 de segunda generación con diagramas de bloques y ejemplos fotográficos de ejecución. Destacamos el fusible del encendedor.
El propósito de los fusibles y relés puede diferir de los que se muestran. Verifique los símbolos con sus diagramas en la parte posterior de la cubierta protectora. Esta disposición de bloques también es típica del Hyundai i30 de tercera generación.
Contents

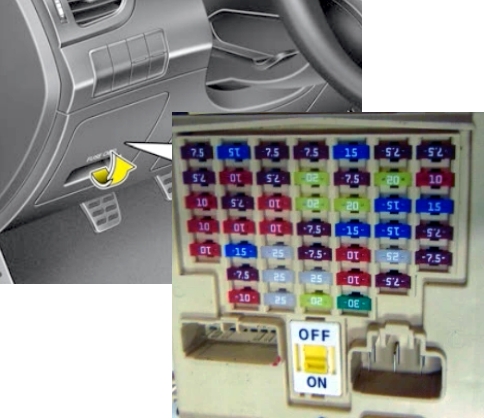

Caja de fusibles interior Hyundai i30 2
Ubicado debajo del panel de instrumentos, del lado del conductor.

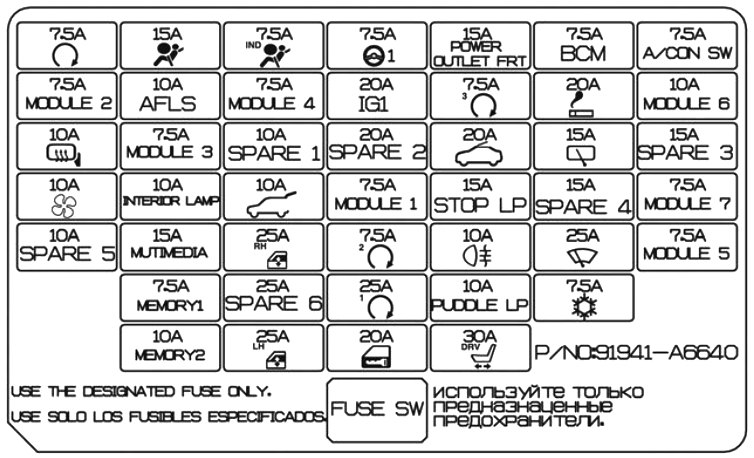

Esquema
Descripción
| LUZ DE CIGARRO | Encendedor de cigarrillos de 20 A en la consola, toma de corriente trasera |
| MÓDULO 1 | Interruptor de modo deportivo 7.5A, interruptor de espejo exterior eléctrico |
| MÓDULO 4 | Indicador de palanca de cambios de 7,5 A, conector de diagnóstico multifunción, espejo retrovisor electrocromado, ECU de aire acondicionado, actuador de ajuste de faros (lado izquierdo/derecho), sensor de filtro de agua en combustible (D4FD) |
| MÓDULO 3 | 7.5A Grupo de instrumentos, unidad BCM, unidad de control de presión de neumáticos, sistema de audio, unidad de advertencia del cinturón de seguridad del conductor/pasajero |
| TOMA DE CORRIENTE | Toma de corriente frontal de 15A |
| ESPEJO HTD | 10A Espejo exterior eléctrico del lado del conductor/pasajero, ECU de aire acondicionado, ECU |
| LIMPIAPARABRISAS DELANTERO | Caja de relés ICM de 25 A (relé del sensor de lluvia), interruptor multifunción, caja de relés y fusibles del compartimento del motor (relé 7), motor del limpiaparabrisas |
| A/CON | ECU del aire acondicionado de 7,5 A, caja de fusibles y relés del compartimento del motor (relé 4) |
| P/WDW LH | 25A El. vidrio debajo Izquierda |
| PORTON TRASERO | 10A Accionamiento de apertura de tapa de maletero, cámara de visión trasera |
| P/ASIENTO DRV | Interruptor manual del lado del conductor 30A |
| MÓDULO2 | Módulo de asistencia para mantenimiento de carril de 7,5 A, caja de relés ICM (relé HAC), módulo de freno de estacionamiento eléctrico, módulo de cámara de visión trasera |
| LIMPIAPARABRISAS TRASERO | Relé de limpiaparabrisas trasero de 15 A, motor de limpiaparabrisas trasero, interruptor multifunción |
| LUCES DE FRENO | Interruptor de luz de freno de 15 A, caja de relés ICM (relé estadounidense) |
| P/WDW DERECHO | 25A El. vidrio debajo Bien |
| PDM 2 | Unidad de control de llave electrónica 7,5A, botón de arranque y parada. |
| MÓDULO 5 | Unidad EMS de 7,5 A (relé del lavafaros), unidad ionizadora, techo corredizo panorámico, convertidor CC/CC, unidad DSL (relé PTC), caja de fusibles y relés del compartimento del motor (relé), módulo de asiento con calefacción para conductor/pasajero |
| IG1 | Caja de fusibles y relés del compartimento del motor de 20 A (fusible F) |
| MÓDULO 6 | Interruptor de espejo exterior eléctrico de 10 A, sistema de audio, unidad principal audiovisual con navegación, reloj digital, convertidor CC/CC |
| MDPS | 7.5A EPS de la UE |
| BLOQUEO DR | Relé de bloqueo/desbloqueo de puerta de 20 A, caja de relé ICM (relé de bloqueo muerto), actuador de bloqueo de puerta del lado del pasajero/conductor, actuador de tapa de llenado de combustible, actuador de bloqueo de puerta izquierda/derecha |
| LÁMPARA INTERIOR | 10A Lámpara de guantera, lámpara izquierda/derecha, conjunto de lámpara de consola superior, lámpara interior, lámpara de maletero, sensor de puerta |
| MULTIMEDIA | Sistema de audio de 15 A, unidad principal audiovisual con navegación, convertidor CC/CC (sistema de audio) |
| UNA BOLSA | 15A ECU SRS |
| MEMORIA 1 | Sensor de alarma de seguridad ultrasónico 7.5A |
| A/BOLSA IND | 7.5A Cuadro de instrumentos |
| PDM 3 | ECU de llave inteligente de 7,5 A, sensor de alarma de seguridad ultrasónico |
| MEMORIA 2 | Interruptor de espejo exterior eléctrico de 10 A, módulo de control de presión de neumáticos, VCM, sensor de luz automático, grupo de instrumentos, sistema de autodiagnóstico a bordo, reloj digital, ECU de A/C |
| PDM 1 | ECU de llave electrónica 25A |
| COMENZAR | 7,5 A Sin botón de arranque: caja de fusibles y relés del compartimiento del motor (relé), interruptor de encendido, interruptor de rango de transmisión con botón de arranque: ECM/PCM, interruptor de rango de transmisión |
| TECHO SOLAR | Techo corredizo panorámico 20A |
| BCM | 7.5A VSM, ECU de llave electrónica |
| A/CON INTERRUPTOR | ECU del aire acondicionado de 7,5 A |
| FUERZA | 10A ECU de control adaptativo del nivel de faros |
| MÓDULO 7 | 7.5A VSM, ECU de llave electrónica |
| FARO ANTINIEBLA TRASERO | 10A Luz antiniebla trasera |
| LÁMPARA DE CHARCO | Espejo exterior eléctrico de 10 A, lado del conductor/pasajero |
El fusible del encendedor está marcado en forma de cigarrillo o CIGARRO, TOMA DE CORRIENTE – tomas adicionales.

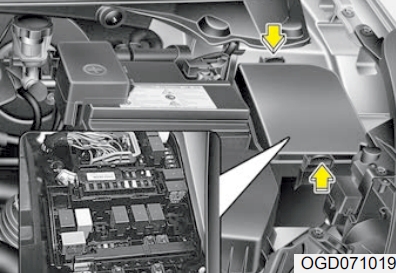

Caja de fusibles del capó Hyundai i30 2
Unidad principal
Ubicado al lado de la batería.

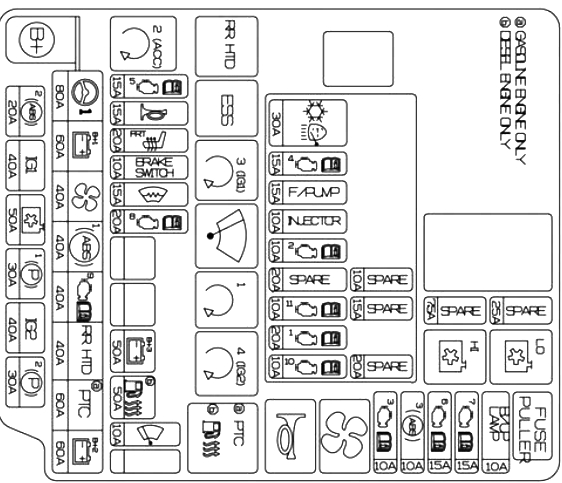

Esquema

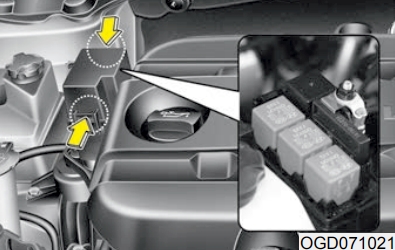

Bloque adicional
Instalado en modelos con motor diésel.
Esquema
Descodificación
- 80A – bujías incandescentes
- RTS – calentador/precalentador adicional
