El Peugeot 307 se fabricó en 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 y 2011 con opciones de carrocería sedán, hatchback, SW wagon, cupé CC. Este material muestra dónde se encuentran las cajas de fusibles del Peugeot 307 , sus esquemas y designación, destacando el fusible responsable del encendedor.
En el peugeot 307 existen varias variantes posibles de las cajas de fusibles y dependen del año modelo del vehículo.
Este modelo tiene 2 cajas principales. Uno está en el compartimiento del motor, al lado de la batería. Segundo desde abajo en el tablero, a la izquierda.
Tipo 1
Compartimiento de pasajero
La cubierta protectora debe retirarse para acceder.

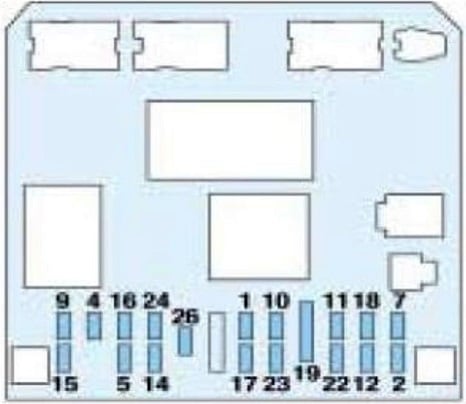

Diagrama Opción 1
Diagrama Opción 2
Asignación
| 1 | 10A Luz antiniebla trasera. |
| 2 | 15A Limpiaparabrisas trasero. |
| 4 | 15A Lunas delanteras Trampilla de ventilación. |
| 5 | 15А Luz de freno izquierda, incl. y luz de freno del remolque. |
| 7 | 20A Luz trasera, luz delantera, faro, encendedor, iluminación de la guantera. |
| 9 | 30A Llaves de elevalunas, llaves de elevalunas de impulso (no aptas para llaves que no sean de impulso), llave de trampilla de ventilación. |
| 10 | Conector de diagnóstico 15A, toma de corriente trasera de 12V. |
| 11 | 15A Autorradio, pantalla multifunción “B”, interruptores en la columna de dirección, centralita electrónica para cambio automático. |
| 12 | 10A Luces laterales delantera derecha y trasera derecha, luz de matrícula para automóvil y remolque, unidad de control de bloqueo remoto, alarma antirrobo, ESP, luces de emergencia, luces del panel de control de cenicero y aire acondicionado, calefacción eléctrica de asientos, encendedor de cigarrillos, posición de palanca selectora de transmisión automática contactor, unidad de control de faros. |
| 14 | Bloqueo 30A/bloqueo total de cerraduras, accionamiento superbloqueo. |
| 15 | 30A Elevalunas eléctricos traseros. |
| 16 | 5A Unidad de interruptores de motor, alarma antirrobo, filtro de partículas, interruptores en la columna de dirección, airbags. |
| 17 | 10A Luz de freno trasera derecha, luz de freno adicional. |
| 18 | 10A Conector de diagnóstico, interruptores de la columna de dirección, interruptor de luz de freno y sensor de embrague, sensor de nivel de refrigerante, sensor de 2º sistema de frenos. |
| 19 | 30A SHUNT PAR. |
| 22 | 10A Luces de posición delanteras izquierdas y traseras izquierdas, luces de matrícula de automóviles y remolques. |
| 23 | 15A Sirena de alarma, sensor de volumen interior. |
| 24 | 15A Cuadro de instrumentos, autorradio, pantalla multifunción, aire acondicionado. |
| 26 | 30A Calefacción luneta trasera. |
El fusible número 7 es responsable del encendedor de cigarrillos delantero y el fusible del número trasero es 9.

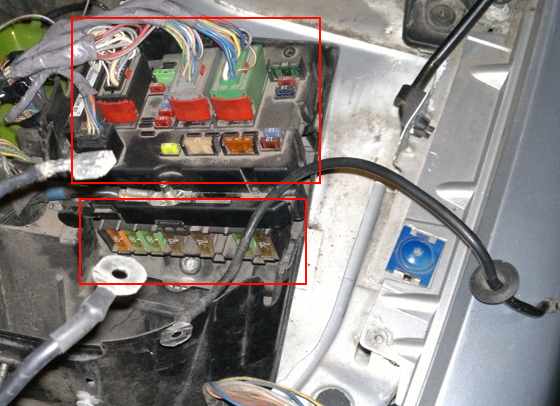

Compartimiento del motor
El bloque se puede dividir aproximadamente en dos partes.

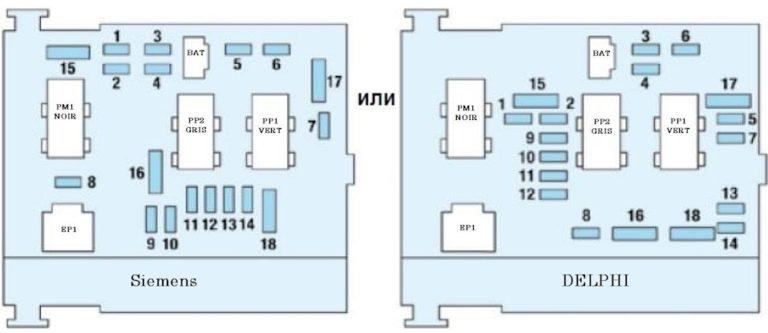

Diagrama
Designación
- 10A Interruptor de luz de marcha atrás de caja automática, relé de enclavamiento de caja automática, interruptor de luz de marcha atrás de caja automática, sensor de velocidad, alimentador de bujías, sensor de presencia de agua en gasóleo, caudalímetro de aire DW.
- 15A Válvula solenoide del cartucho de vapor de combustible, bomba de combustible.
- 10A Unidad electrónica de dirección asistida, unidad electrónica ABS o ESP.
- 10A Calculador de inyección, relé ventilador refrigeración motor, relé calefacción auxiliar, centralita electrónica cambio automático, centralita electrónica cambio automático, relé bloqueo cambio cambio automático.
- Sensor de filtro de partículas diésel 15A.
- 15A Faros antiniebla delanteros.
- 20A Motor bomba lavafaros.
- 20A Relé del ventilador de refrigeración del motor, circuito de alimentación del calculador de inyección.
- 15A Faro de luz de cruce izquierdo.
- 15A Faro de luz de cruce derecho.
- 10A Faro de luz larga izquierda.
- 10A Faro de luz larga derecha.
- 15A Señal sonora.
- 10A Motores bomba lavaparabrisas y lavaluneta.
- 30A Sensores de oxígeno, electroválvula EGR, bobina de encendido, regulador de alta presión del sistema de alimentación de combustible del motor diésel, circuito de alimentación de inyectores.
- 40A Electroválvula para el control de la presión de sobrealimentación de la unidad de potencia con transmisión automática.
- 30A Relé para el funcionamiento normal y rápido del limpiaparabrisas.
- Motor de aire acondicionado 40A.
Asignación de fusible inferior
| 1 | 30 / 50А Grupo de ventiladores de refrigeración del motor. |
| 2 | Motor bomba 30A ESP/ABS. |
| 3 | Electroválvulas 30A ESP/ABS. |
| 4 | 60 / 70А Circuito de alimentación de la unidad de control inteligente para la conmutación de los sistemas de a bordo. |
| 5 | 70A Circuito de alimentación de la unidad de control inteligente para la conmutación de los sistemas de a bordo. |
| 6 | 20A Asientos calefactables. |
| 7 | 30A Cerradura de encendido con sistema antirrobo, circuito de alimentación. |
| 8 | Motor de bomba de dirección asistida 70A. |
Tipo 2
Compartimiento de pasajero

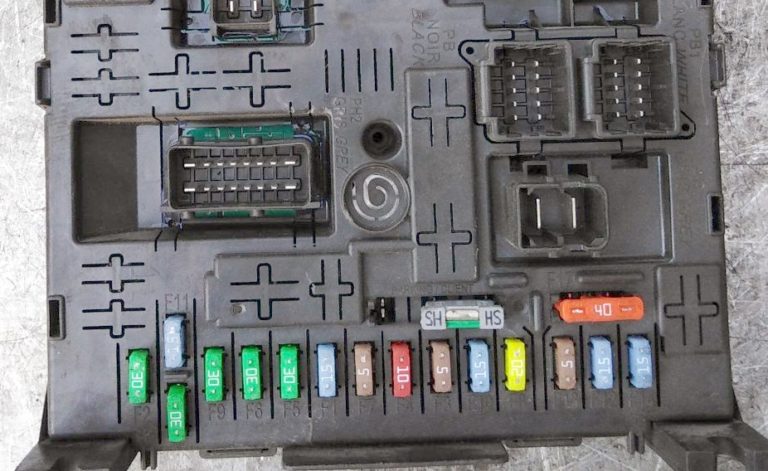

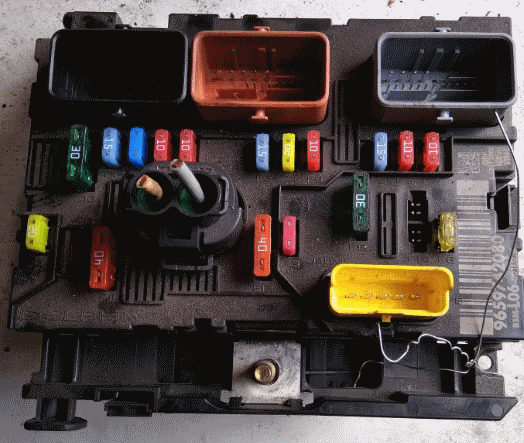

Foto de ejemplo de ejecución.

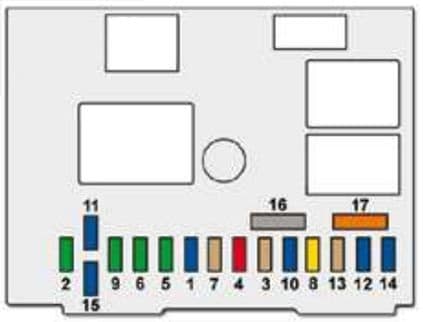

Diagrama
Circuitos protegidos
- F1 15 A Limpiaparabrisas trasero.
- F2 30 A Sistema de bloqueo y superbloqueo de cerraduras.
- F3 5 A Grupo airbag y tensor pirotécnico.
- F4 10 A Contactor para pedal de freno (luz de freno) y embrague, sensor de nivel de refrigerante, sensor de posición del volante, sensor ESP, bomba de aditivo de filtro de partículas diésel, toma de diagnóstico, espejo retrovisor sensible a la luz.
- F5 30 A Elevalunas eléctricos delanteros, techo corredizo, espejos con calefacción.
- F6 30 A Elevalunas eléctricos traseros.
- F7 5 A Luces traseras y delanteras, luces individuales, iluminación de guantera.
- F8 20 A Autorradio, radioteléfono, pantalla multifunción, sirena antirrobo, centralita antirrobo electrónica, centralita remolque, módulo coche de prácticas, alimentación del interruptor de la columna de dirección.
- Toma F9 30 A 12V en la parte delantera, toma 12V en la parte trasera.
- F10 15A Calculador de caja de cambios automática, monitor de caída de presión de neumáticos, contactor de luz de freno.
- F11 15 A Conector de diagnóstico, unidad de filtro de partículas, circuito de baja corriente del interruptor de encendido.
- F12 15 A Módulo autoescuela, sensores de aparcamiento para sistemas de aparcamiento.
- F13 5 A Caja de electrónica del motor, sensor de lluvia y luz.
- F14 15 A Caja de conexiones del remolque, cuadro de instrumentos, airbag electrónico y tensor pirotécnico, climatizador automático, manos libres.
- F15 30 A Bloqueo y superbloqueo de cerraduras.
- F16 – Derivación PARC.
- F17 40 A Luneta trasera térmica.
- F39 20 A Asientos de conductor y pasajero calefactables.
Para el fusible del encendedor de cigarrillos trasero y delantero número 9, 30A es responsable.
Compartimiento del motor

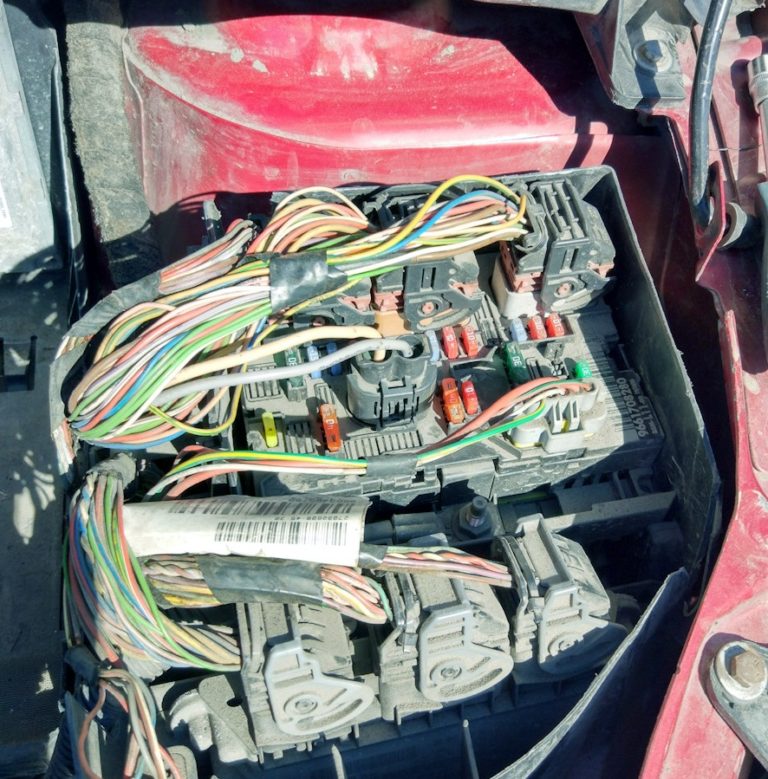

Foto por ejemplo

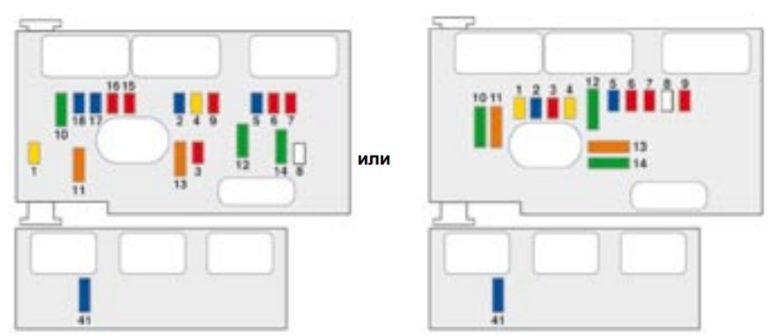

Diagrama
Designación
- 20 A Suministro de energía a la computadora del motor y relé de alta velocidad del ventilador de enfriamiento.
- 15 A Señal sonora.
- 10 A Lavaparabrisas delantero y trasero.
- 20 A Lavafaros.
- 15 A Bomba de combustible y electroválvula del canister (en motor de gasolina de 2,0 l).
- 10 A Procesador para transmisión automática de cuatro velocidades, interruptor de bloqueo de la palanca selectora, interruptor de impulso de la ventana eléctrica, relé del ventilador de enfriamiento de alta velocidad, faros de xenón izquierdo y derecho.
- 10 A Calculador ABS/ESP, calculador bomba dirección asistida.
- 25 A Interruptor de encendido, interruptor de arranque.
- 10 A Unidad de calefacción adicional (Diesel), sensor de nivel de refrigerante.
- F10 30 A Componentes de la gestión electrónica del motor (bobina de encendido, electroválvulas, sondas de oxígeno, calculadores, inyectores, bujías de incandescencia), electroválvula del adsorbedor (en motores de gasolina de 1,4 ly 1,6 l).
- Ventilador de aire acondicionado de 40 A.
- 30 A Limpiaparabrisas de baja/alta velocidad.
- 40 A Alimentación de la caja de conexiones inteligente (+ después de alimentación de contacto).
- Compresor 30 A (motores gasolina 2L).
- 10 A Faro de luz larga derecha.
- 10 A Faro de carretera izquierdo.
- 15 A Faro de luz de cruce izquierdo.
- 15 A Faro de luz de cruce derecho.
F41 – 15 A Procesador de transmisión automática de seis velocidades ubicado por separado. Los fusibles de alta potencia (maxi) se encuentran en la parte inferior de la unidad.

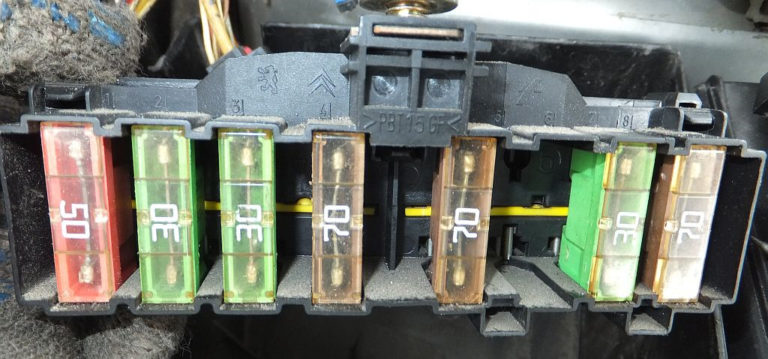

Descripción de maxi fusibles (MF)
MF1 30 A Ventilador de refrigeración 200 W. / 50 A Ventilador de refrigeración 400 W y 460 W.
MF2 30 A Bomba ABS / ESP.
Electroválvulas MF3 30 A ABS/ESP.
MF4 80 A Fuente de alimentación para la caja de conexiones inteligente.
MF5 80 A Fuente de alimentación para la caja de conexiones inteligente.
MF6 80 A Caja de fusibles del habitáculo.
MF8 70 A Bomba de dirección asistida.
Los elementos de relé individuales se pueden instalar fuera de estas cajas.
