El Mercedes-Benz Sprinter Classic W909 se fabricó en 2013, 2014, 2015, 2016, 2017 y 2018. Los motores diésel más populares fueron el 311 y el 411 cdi. En este material presentaremos una descripción de los fusibles y relés del Mercedes Sprinter Classic con diagramas de bloques, su ubicación y ejemplos fotográficos de ejecución. Destacamos el fusible del encendedor.
El diseño de los bloques y la finalidad de los elementos que contienen pueden diferir de los presentados y depender del año de fabricación y del nivel de equipamiento eléctrico.
Caja de fusibles interior Mercedes Sprinter Classic 909
Bloque debajo del volante

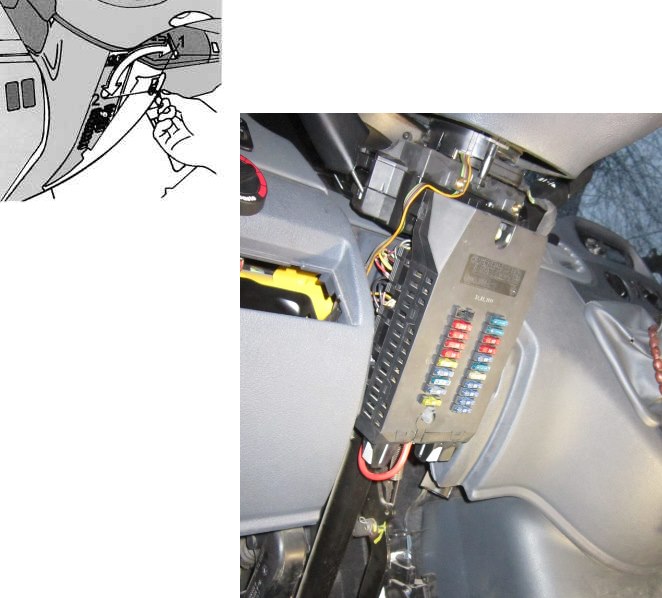

En la parte inferior del panel de instrumentos, detrás de la cubierta protectora, hay una unidad con fusibles y relés.

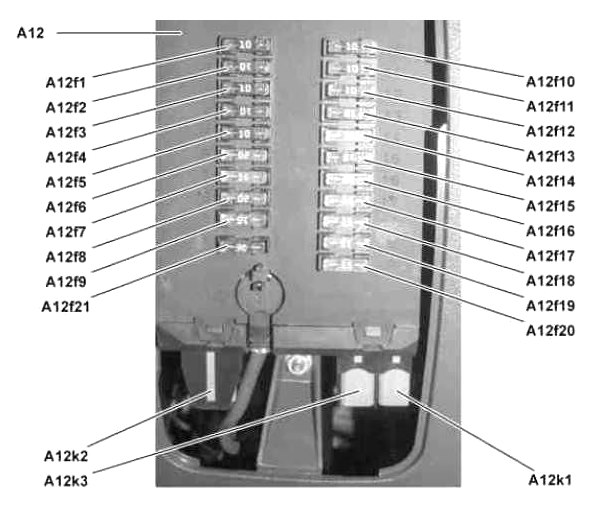

Esquema
Descripción
| A12f1 | Luces de estacionamiento y estacionamiento a la derecha. |
| A12f2 | Luz alta derecha |
| A12f3 | Luz de carretera izquierda, indicador de luz de carretera |
| A12f4 | Luz de marcha atrás |
| A12f5 | señal de parada |
| A12f6 | Motor del limpiaparabrisas |
| A12f7 | Señal sonora, relé eléctrico. terminal 15 circuitos |
| A12f8 | Lámparas interiores, encendedor, radio, terminal 30 |
| A12f9 | Interruptor de luces de emergencia, luz de estacionamiento |
| A12f10 | Iluminación del panel frontal, luz de matrícula |
| A12f11 | Luz de estacionamiento y estacionamiento izquierda |
| A12f12 | Luz de cruce derecha |
| A12f13 | Luz de cruce izquierda, luz antiniebla trasera |
| A12f14 | No utilizado |
| A12f15 | Radio, circuito terminal 15 |
| A12f16 | Unidad de control CDI, terminal 30 |
| A12f17 | Unidad de control CDI, terminal 30 |
| A12f18 | Terminal de encendido 15 |
| A12f19 | No utilizado |
| A12f20 | Panel de control del aire acondicionado, terminal 30 |
| A12f21 | Ventilador de calefacción, terminal 30 |
| Relé | |
| A12k1 | Relé de señal de giro |
| A12k2 | Relé del limpiaparabrisas |
| A12k3 | Relé CDI |
El fusible número A12f8 es responsable del funcionamiento del encendedor.
Opción 1
Del lado del conductor, detrás de la tapa protectora, hay otro bloque con fusibles y relés.

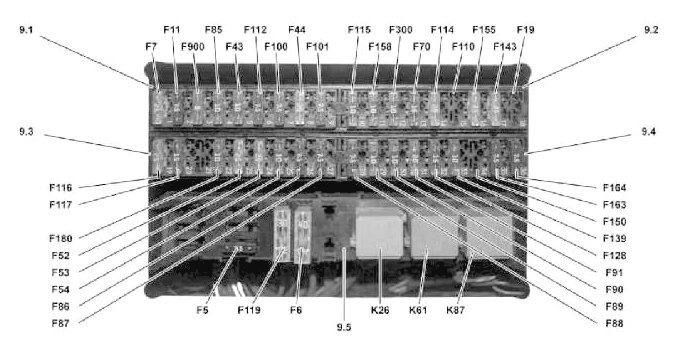

Esquema
Designación
| Bloque 9.1 | |
| F7 | Terminal ESP 30 |
| F11 | Combinación de instrumentos |
| F900 | Terminal 30 |
| F85 | Luces de circulación diurna, terminal 30 |
| F43 | Mando a distancia por radio |
| F112 | Sistema de cierre centralizado, terminal 30 |
| F100 | Sistema de cierre centralizado, terminal 30 |
| F44 | Sistemas de cierre centralizado |
| F101 | Calentador de líquido adicional |
| Bloque 9.2 | |
| F115 | Terminal D+ |
| F158 | Bomba de combustible |
| F300 | Luz interior |
| F70 | Relé el. circuitos terminales D+ |
| F114 | Intercambiador de calor adicional |
| F110 | Enchufe para remolque |
| F155 | Calentador adicional |
| F143 | Calentador de líquido adicional |
| F19 | Módulo de intermitentes adicional II |
| Bloque 9.3 | |
| F116 | Terminal 30 |
| F117 | Terminal 15 |
| F180 | Terminal 30 |
| F52 | Elevalunas de la puerta del pasajero delantero |
| F53 | Elevalunas de la puerta del conductor |
| F54 | Espejos exteriores calefactables y ajustables |
| F86 | Luces de circulación diurna, terminal 15 |
| F87 | faro izquierdo |
| Bloque 9.4 | |
| F88 | faro derecho |
| F89 | Terminal 87 relé (1) |
| F90 | Terminal 87 relé (2) |
| F91 | Terminal 87 relé (3) |
| Q128 | Asiento del conductor con calefacción |
| F139 | Calentador de líquido adicional |
| F150 | ventilador de techo |
| F163 | Tacógrafo, terminal 30 |
| F164 | Tacógrafo, terminal 15 |
| Bloque 9.5 | |
| F5 | ESP |
| F119 | Ventilador de aire acondicionado adicional |
| F6 | Terminal ESP 30 |
| Relé | |
| K26 | Relé terminal D+ |
| K61 | Relé de arranque |
| K87 | Relé terminal 87 |
Opcion 2

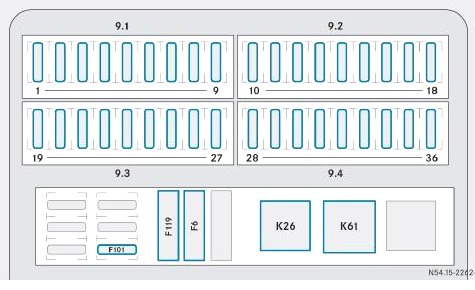

Esquema
Descripción
| 9.1 | |
| 1 | F158 10A Motor diésel, componentes del motor/unidad de control |
| 2 | Motor diésel F180 10A, componentes del motor/unidad de control |
| 3 | F19 10A Módulo intermitente adicional de intermitentes |
| 4 | F43 10A Inmovilizador transpondedor |
| 5 | F85 10A Luz de conducción diurna |
| 6 | F70 15A Relé D+ |
| 7 | F143 25A Dispositivo de calentamiento adicional |
| 8 | Reservar |
| 9 | F44 25A Sistema de cierre centralizado |
| 9.3 | |
| 19 | F115 10A Carrocero, D+ |
| 20 | F117 15A Carrocero, abrazadera 15 |
| 21 | F116 25A Carrocero, abrazadera 30 |
| 22 | Ventilador de techo F150 15A |
| 23 | F114 25A Intercambiador de calor adicional |
| 24 | F163 7.5A Tacógrafo |
| 25 | F164 7.5A Tacógrafo |
| 26 | F139 10A Sistema de calefacción adicional |
| 27 | F54 10A Retrovisores exteriores |
| 9.4 | |
| 28 | F98 10A Relé del ventilador, etapa 1 del ventilador |
| 29 | F128 15A Sistema de calefacción del asiento del conductor |
| 30 | Repuesto |
| 31 | F155 25A Calentamiento de agua adicional |
| 32 | F52 25A Elevalunas |
| 33 | F53 25A Elevalunas |
| 34 | Reservar |
| 35 | F110 Toma de corriente para remolque 15A |
| 36 | Plafonía F300 10A |
Esquema relés Mercedes Sprinter Classic 909

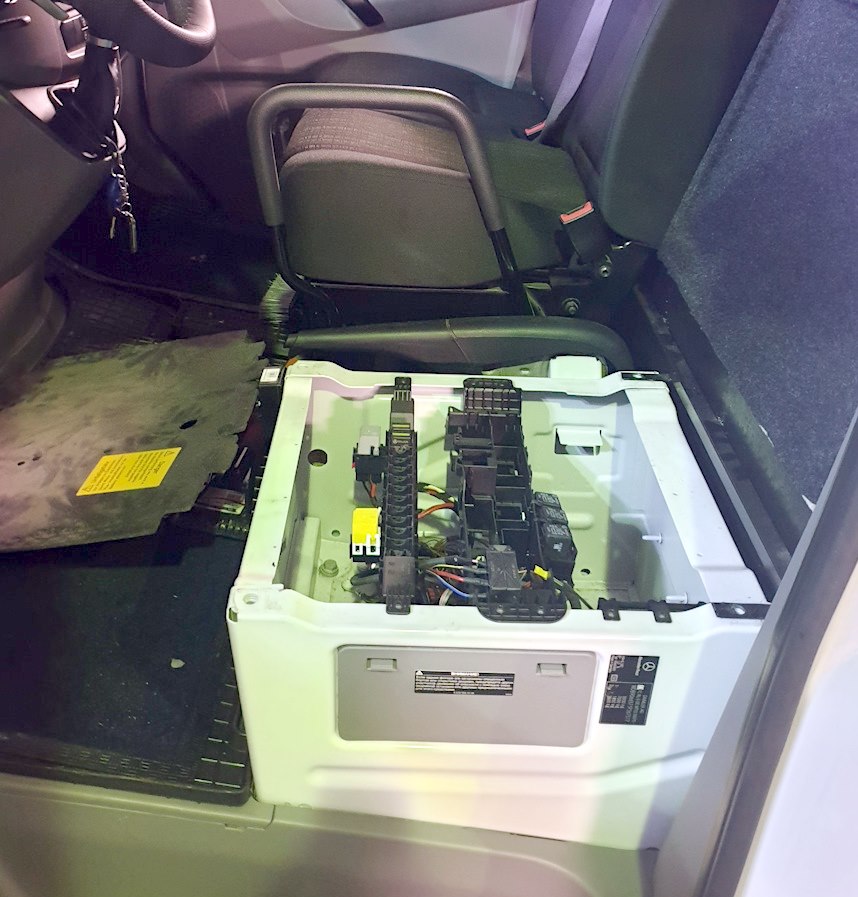

Es posible que se instalen algunos relés adicionales debajo del asiento del conductor.

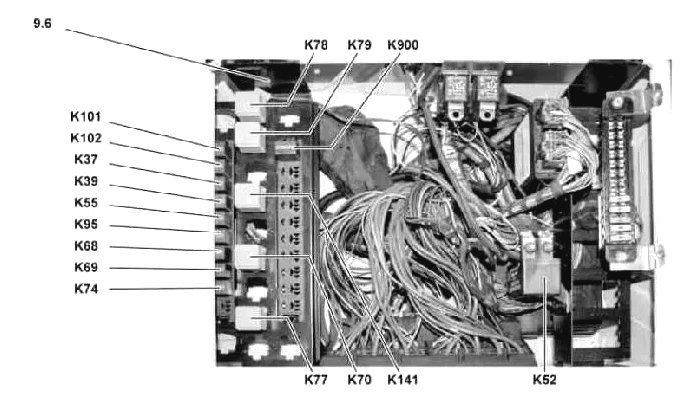

Esquema general
No planificado
| K37 | Relé de bocina |
| K39 | Relé de la bomba de combustible |
| K52 | Relé de desconexión de batería |
| K55 | Relé de corte de luz de cruce izquierda |
| K68 | Relé de luces para conducción diurna |
| K69 | Relé de luces para conducción diurna |
| K70 | Relé terminal 15 |
| K74 | Relé terminal 15 |
| K77 | Relé del ventilador del A/C auxiliar |
| K78 | Relé terminal D+ |
| K79 | Relé terminal 15 |
| K95 | Relé de corte de luz de cruce derecha |
| K101 | Relé del sistema de cierre centralizado, señal de giro a la izquierda |
| K102 | Relé del sistema de cierre centralizado, señal de giro a la derecha |
| K141 | Relé de luz antiniebla trasera |
| K900 | Relé del encendedor de cigarrillos |
Caja de fusibles del capó Sprinter Classic 909

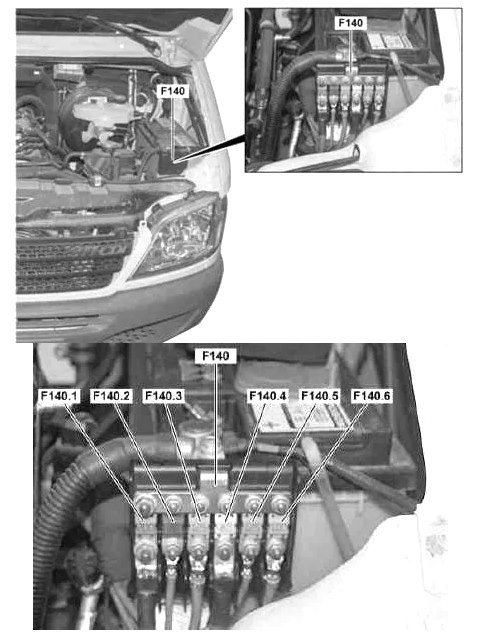

En el compartimiento del motor, un bloque de fusibles de alta potencia hecho en forma de eslabones fusibles está conectado al terminal positivo.
Descodificación
| F140.1 | Relé de desconexión de batería, terminal 30 |
| F140.2 | Terminal 15, relé eléctrico circuito terminal 30 |
| F140.3 | Terminal 30 |
| F140.4 | Aire acondicionado de techo, terminal 30 |
| F140.5 | Precalentamiento, terminal 30 |
| F140.6 | Módulo central de equipos eléctricos, terminal de tacógrafo 30. |
Si encuentras algún error o tienes algo que añadir al material, escribe en los comentarios.
