El monovolumen Kia Carnival se ha fabricado desde 1998 hasta la actualidad en tres generaciones y se distribuye en todo el mundo. En nuestro material encontrará una descripción de los fusibles y relés del Kia Carnival con diagramas de bloques y su ubicación para automóviles fabricados en 1999, 2000, 2001, 2002, 2003, 2004, 2005 y 2006. Por separado, destacamos el fusible del encendedor de cigarrillos.
La finalidad de los elementos de los bloques puede diferir de los presentados y depender del año de fabricación y del país de entrega. Consulte la descripción con los diagramas en la parte posterior de la cubierta protectora.
Caja de fusibles interior Kia Carnival
Está ubicado debajo del panel, en el lado izquierdo, cerca del soporte detrás de la cubierta protectora.

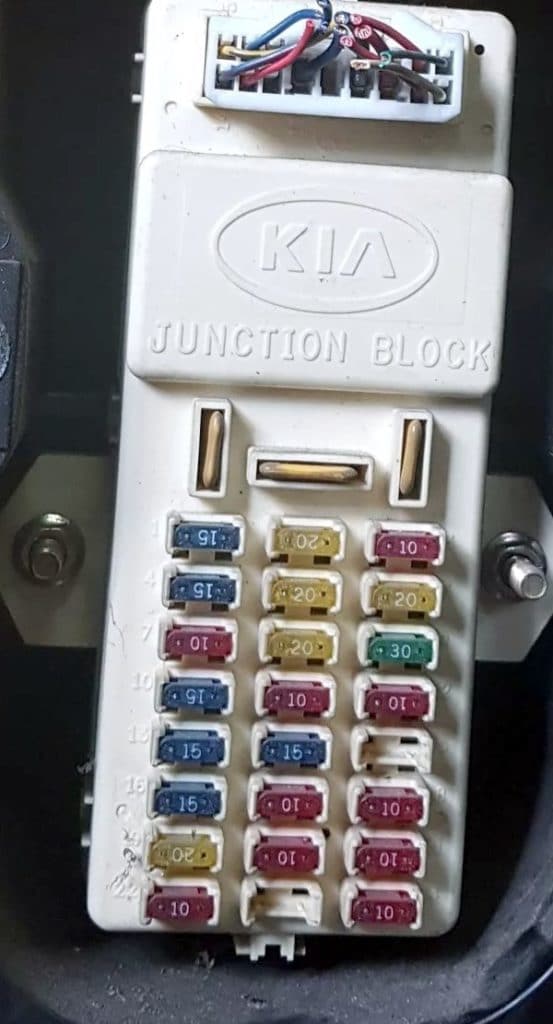

Foto – ejemplo
Esquema
Descripción
| 1 | Parabrisas calefactable 15A |
| 2 | Alarma de peligro 15A |
| 3 | Conector de diagnóstico 10A (DLC) |
| 4 | Reservar |
| 5 | Luces antiniebla 15A |
| 6 | Lámpara interior 10A |
| 7 | Luz de freno 20A |
| 8 | 10A Computadora de viaje, luces de freno, grupo de instrumentos, motor del ventilador de aire acondicionado/calefacción (delantero), ECM, ECM, luces de circulación diurna, unidad de control multifunción |
| 9 | 20A Lucas |
| 10 | Conector de accesorios de 20 A (frontal) |
| 11 | 20A Limpiaparabrisas y lavaparabrisas (delantero), faro, motor del ventilador de aire acondicionado/calefacción (delantero), descongelador del parabrisas |
| 12 | 10A Limpia/lavaparabrisas trasero, techo corredizo, computadora de viaje, unidad de control multifunción, sistema de aire acondicionado/calefacción |
| 13 | Transmisión 15A |
| 14 | Reservar |
| 15 | 10A Intermitentes/luces de advertencia de peligro |
| 16 | Reservar |
| 17 | 10A Sistema de arranque, módulo de control electrónico del motor (ECM), módulo de control electrónico de la transmisión (TCM) |
| 18 | Encendedor de cigarrillos 20A |
| 19 | Conector de alimentación de accesorios de 30 A (trasero) |
| 20 | 10A Retrovisores eléctricos, encendedor, toma de accesorios, reloj, cierre centralizado a distancia, sistema de audio |
| 21 | Reservar |
| 22 | Reservar |
| F23 | Unidad de control electrónico 10A SRS |
| 24 | Unidad de control electrónico del motor 10A, sensor de velocidad del vehículo, conector de diagnóstico, sistema ABS, grupo de instrumentos, unidad de control de transmisión electrónica |
El fusible número 18 a 20 A es el responsable del encendedor.
Caja de fusibles del capó Kia Carnival
Ubicado en el lado izquierdo, al lado de la batería.

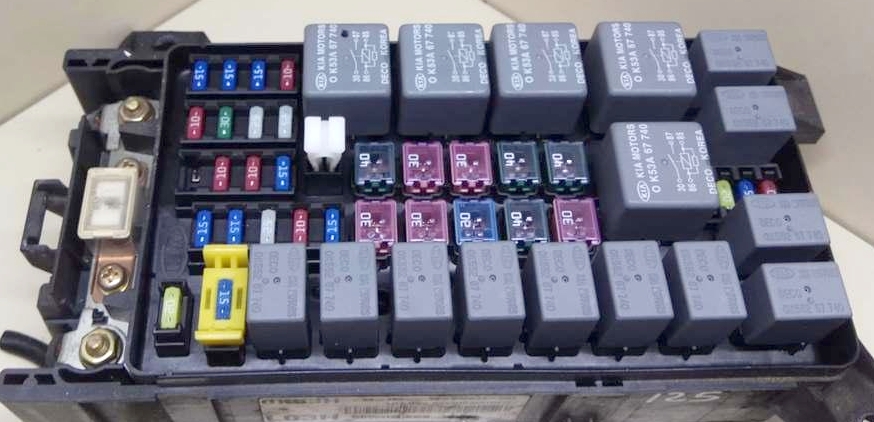

Foto

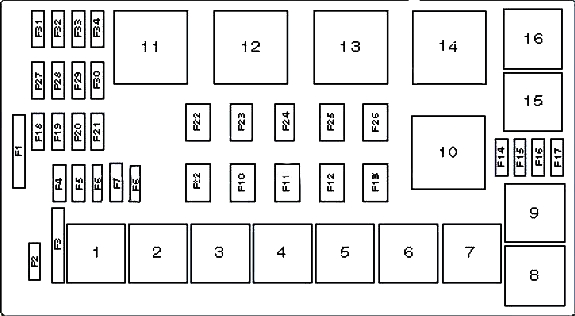

Esquema
Designación del fusible
| F1 | Generador 120A |
| F2 | Bocina 15A |
| F3 | Sistema de audio 15A |
| F4 | Faros de luz alta 15A |
| F5 | Luces de cruce de 15A |
| F6 | 15/25A Desempañador de luneta trasera |
| F7 | 10A Unidad de control de aire acondicionado/calefacción, unidad de control de transmisión electrónica |
| F8 | 15A Luz antiniebla trasera |
| F9 | Sistema de arranque 30A |
| F10 | Sistema de frenos antibloqueo (ABS) 30A |
| F11 | Sistema de aire acondicionado 20A |
| F12 | Motor del ventilador de refrigeración 30A |
| F13 | 30A interruptor de encendido |
| F14 | 30A Repuesto |
| F15 | 20A Repuesto |
| F16 | 15A Repuesto |
| F17 | 10A Repuesto |
| F18 | Sistema de frenos antibloqueo (ABS) 30A |
| F19 | Luz del interruptor de encendido 10A |
| F20 | 10A Luces de matrícula, pilotos traseros |
| F21 | Relé de bomba de combustible 15A |
| F22 | Encendedor de cigarrillos 40A |
| F23 | Sistema de aire acondicionado 30A (calefactor trasero) |
| F24 | Relé del motor del ventilador del calentador de 30 A (delantero) |
| F25 | Conector de alimentación de accesorios de 40 A. |
| F26 | Asiento del pasajero eléctrico 40A |
| F27 | Módulo de control electrónico del motor (ECM) 10/15A, relé de control del motor |
| F28 | — |
| F29 | Elevalunas eléctrico 25A izquierda |
| F30 | Elevalunas eléctrico 25A derecha |
| F31 | Unidad de control electrónico del motor 15A |
| F32 | Unidad de control electrónico del motor 15A |
| F33 | Unidad de control electrónico del motor 15A |
| F34 | Motor del ventilador de la unidad de control 10A |
Propósito del relevo
- Relé de desempañador de luneta trasera
- Relé de luz antiniebla
- Relé de luz trasera
- Relé de luces altas
- Relé de luz de cruce
- Relé de bocina
- Relé de la bomba de combustible
- Relé del motor del ventilador de refrigeración (baja velocidad)
- Relé del aire acondicionado
- Relé del motor del ventilador de refrigeración (alta velocidad)
- Relé de arranque
- Relé de control del motor
- Relé del motor del ventilador del calentador (delantero)
- Relé de ventana eléctrica
- Relé del motor del ventilador del condensador del A/C
- Relé de posición de aceleración máxima
