El Kia Sportage de tercera generación se fabricó en 2010, 2011, 2012, 2013, 2014, 2015 y 2016. Durante este tiempo, el modelo fue rediseñado una vez. En nuestro material encontrará una descripción de los bloques de fusibles y relés del Kia Sportage 3 con diagramas de bloques y ubicaciones.
Resaltemos el fusible responsable del encendedor. El Sportage 3 está disponible en tres niveles de equipamiento: S, SE y SX con motores de gasolina y diésel. De esto depende el número de elementos en los bloques de fusibles y relés.
Verifique el propósito con los diagramas en la parte posterior de la cubierta protectora.

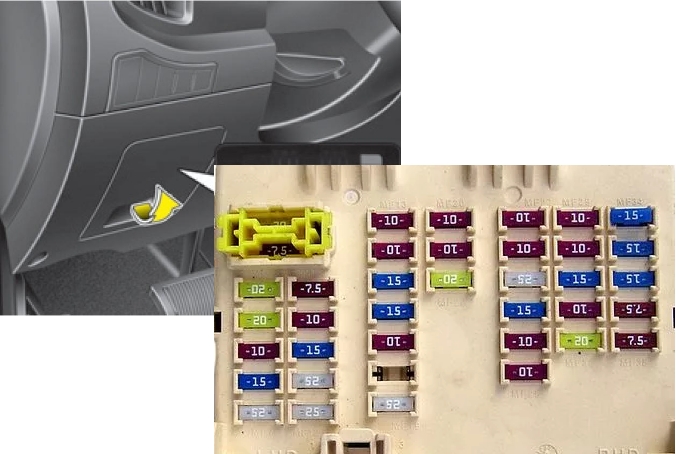

Caja de fusibles interior Kia Sportage 2010-2016

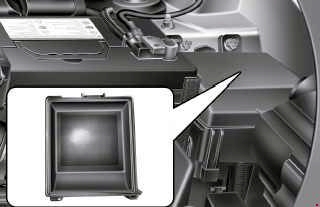

Ubicado debajo del tablero del lado del conductor. Para acceder, retire la cubierta protectora.

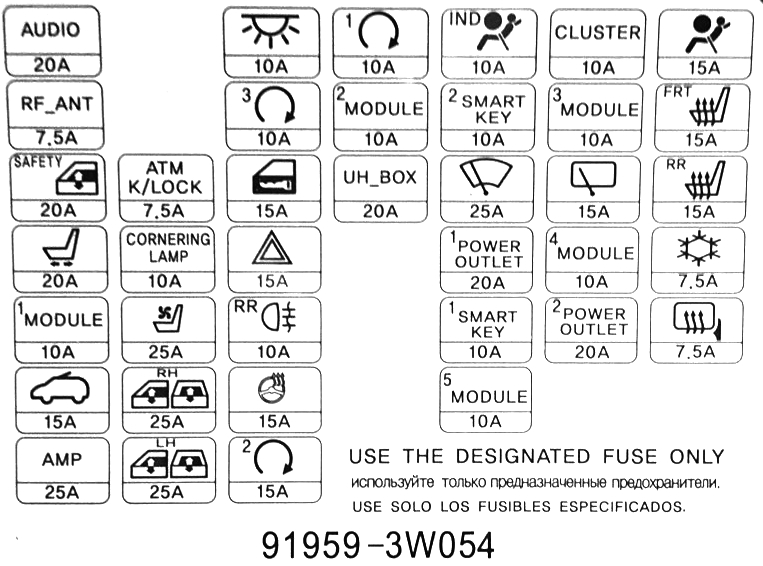

Ejemplo de circuito a partir de una cubierta de bloque.

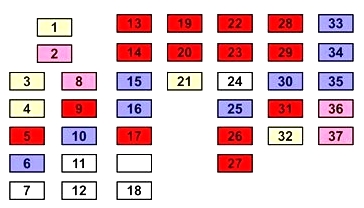

Esquema en la mesa.
Descripción
| 1 | Unidad de audio/vídeo y navegación 20A, convertidor ISG, sistema de audio |
| 2 | Receptor RF de 7,5 A (antena de radio) |
| 3 | 20A Unidad de control de seguridad para elevalunas del lado del conductor |
| 4 | 20A El. unidad del asiento del conductor. |
| 5 | Conector de prueba multiuso de 10 A, unidad de control de sirena, conector de enlace de datos, zumbador de estacionamiento de cámara de visión trasera, interruptor de encendido del espejo exterior, unidad de inclinación |
| 6 | Interruptor de control del techo corredizo 15A |
| 7 | Dirección asistida 25A |
| 8 | Palanca selectora AKP 7.5A |
| 9 | 10A Lámparas de giro |
| 10 | 15A Asiento del conductor calefactable. |
| 11 | 25A Elevadores de vidrio de puertas laterales derechas |
| 12 | 25A Elevadores de vidrio de puertas laterales izquierdas |
| 13 | 10A Iluminación interior y lámparas de iluminación de interruptores. |
| 14 | 10A Unidad de control de encendido y cerradura de puerta, soporte para llave, botón de arranque y parada |
| 15 | 15A Cerradura del portón trasero |
| 16 | Alarma de peligro 15A |
| 17 | 10A Luces antiniebla traseras |
| 18 | 25A Cerraduras de puertas laterales e interruptor de encendido (cerradura) |
| 19 | Arrancador 10A |
| 20 | 10A Luz de freno, dirección asistida eléctrica, iluminación del selector de transmisión automática, sistema de asistencia al estacionamiento, control del sistema de tracción total, control del alcance de los faros, unidad de control IPS |
| 21 | Caja de fusibles del compartimento del motor de 20 A. |
| 22 | Luz de advertencia de airbag 10A |
| 23 | 10A Unidad de control para cerraduras de puertas e interruptor de encendido (cerradura) |
| 24 | Limpiaparabrisas 25A |
| 25 | Toma eléctrica delantera derecha 15A |
| 26 | Unidad de control 10A para cerraduras de puertas e interruptor de encendido (cerradura), azul marino |
| 27 | Convertidor ISG de 10 A, sistema de audio, amplificador, espejos exteriores eléctricos, control del techo corredizo, unidad de audio/vídeo y navegación |
| 28 | 10A Grupo de instrumentos, generador, unidad de control de clima, unidad de audio/vídeo y navegación, interruptor de asistencia de estacionamiento, interruptor de calefacción de los asientos del conductor y del pasajero, DIU, módulo de control de la presión de los neumáticos, lámpara RAV y SBR |
| 29 | 10A Unidad de control de encendido y cerradura de puerta, unidad de control IPS, BMC, relé de unidad ICM (relé de limpiaparabrisas) |
| 30 | 15A Limpiaparabrisas del portón trasero |
| 31 | 10A Unidad de control de clima, ionizador, sensor de lluvia, control de techo solar, espejos retrovisores eléctricos, unidad diésel (relés 2, 3 – relé de calefacción), bloque de montaje del compartimento del motor (relé 1 – relé del ventilador) |
| 32 | Toma eléctrica delantera izquierda 20A, Toma eléctrica trasera, Encendedor delantero izquierdo |
| 33 | Unidad de control del sistema de seguridad pasiva (SRS) 15A |
| 34 | 15A Interruptor de calefacción del asiento del conductor/pasajero |
| 35 | 15A Interruptor de calefacción del asiento trasero izquierdo/derecho |
| 36 | Unidad de control de aire acondicionado 7.5A |
| 37 | 7,5A Retrovisor exterior regulable eléctricamente. Unidad de control de aire acondicionado. |
Los fusibles numerados 25 y 32 son responsables del funcionamiento del encendedor y de los enchufes adicionales.
En la parte posterior del bloque hay varios elementos de relé.
Esquema
Objetivo
- Relé de la tapa del maletero
- Relé de alarma de seguridad
- Relé de bloqueo/desbloqueo de puerta
- Relé de ventana eléctrica
Caja de fusibles del capó Kia Sportage 3
Unidad principal

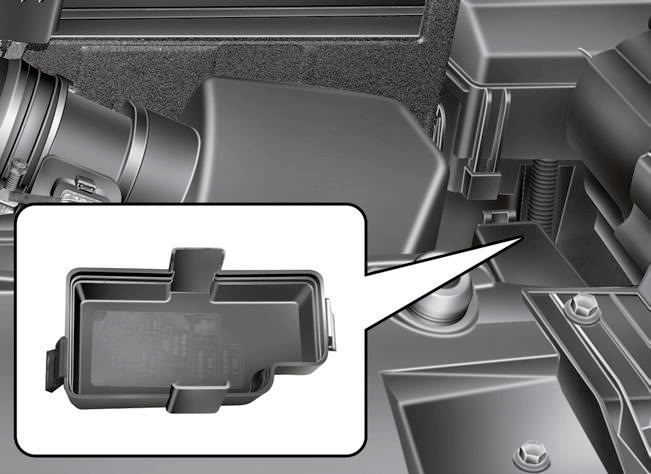

Está ubicado en el lado izquierdo del compartimiento del motor detrás de la batería.

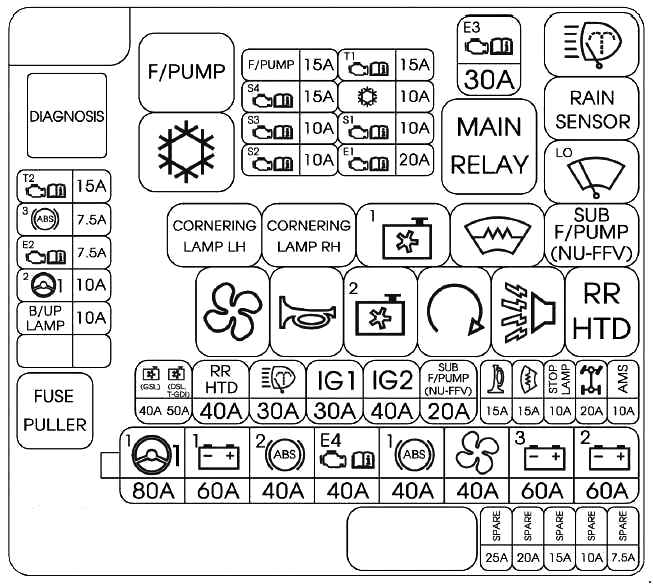

Esquemas de la portada.

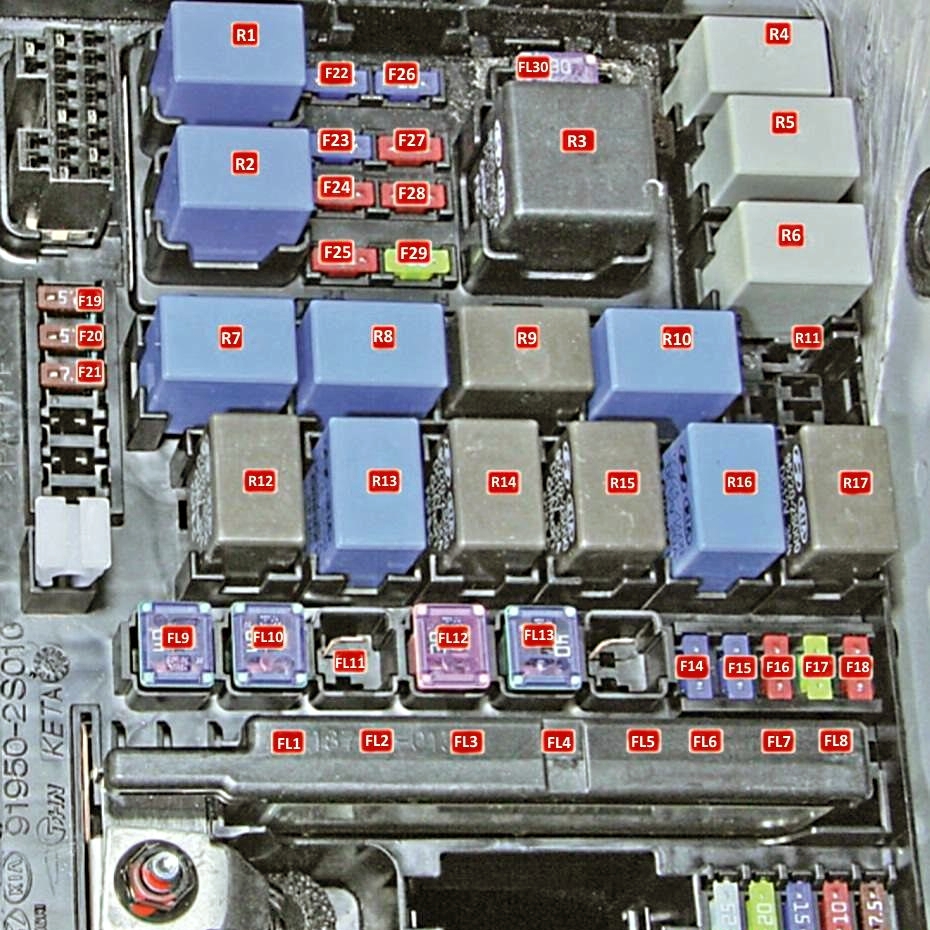

Foto – diagrama
Designación
| FL1 | Dirección asistida eléctrica 80A |
| FL2 | Caja de conexiones del panel de instrumentos 60A |
| FL3 | Unidad de control 40A para sistemas ESP y ABS |
| FL4 | Caja EMS de 40A |
| FL5 | Unidad de control 40A para sistemas ESP y ABS |
| FL6 | Relé del ventilador del calentador 40A |
| FL7 | Caja de conexiones del panel de instrumentos 60A |
| FL8 | Caja de conexiones del panel de instrumentos 60A |
| FL9 | Ventilador de refrigeración eléctrico 40A |
| FL10 | Vidrio del portón trasero con calefacción 40A |
| FL11 | Lavafaros 30A |
| FL12 | 40A Interruptor de encendido (bloqueo) |
| FL13 | 40A Relé de arranque, interruptor de encendido |
| F14 | Relé de sirena de alarma de seguridad 15A |
| F15 | Parabrisas calefactable 15A |
| F 16 | Luz de freno 10A |
| F17 | 20A Unidad de control del sistema de tracción total |
| F18 | 20A Bobinas de encendido, condensador |
| F19 | Relé de arranque de 7,5 A, relé de posición de estacionamiento/punto muerto de la transmisión automática, sensor de flujo de aire masivo, interruptor multifunción |
| F20 | Unidades de control ESP, ABS e ICM de 7,5 A, interruptor multiuso, unidad de relé de bujías incandescentes, sensor de agua en el filtro de combustible, relé del calentador del filtro de combustible |
| F21 | 7.5A Interruptor selector de transmisión automática |
| F22 | Bomba de combustible 15A |
| F23 | 15A Sensor de concentración de oxígeno, ventilador del sistema de refrigeración*. Válvula reguladora de presión de combustible**. Módulo inmovilizador del motor, sensor de posición del árbol de levas, relé de la bomba de combustible, válvula reguladora de presión de combustible, válvula reguladora de presión principal*** |
| F24 | 10A Aire acondicionado, inyectores*. Luz de freno, sensor de concentración de oxígeno, aire acondicionado, relé del ventilador de refrigeración**. Sensor de posición del cigüeñal, sensor de concentración de oxígeno, aire acondicionado*** |
| F25 | Interruptor de luz de freno 10A*** |
| F26 | RSM de 15 A* MTC*** |
| F27 | Aire acondicionado 10A |
| F28 | 10A Módulo dispositivo de bloqueo automático del motor, electroválvula de control de inyección, sensor de posición del cigüeñal, sensor de posición del árbol de levas, válvula de control de suministro de aceite, electroválvula de purga del canister*. Electroválvula de derivación de refrigeración EGR (Recirculación de gases de escape), arranque eléctrico VGT (sistema de distribución de gas), módulo inmovilizador del motor, sensor de posición del árbol de levas, unidad de relé de bujías de precalentamiento, sensor de nivel de aceite**. Válvula solenoide de derivación de refrigeración EGR (recirculación de gases de escape), arranque eléctrico VGT (sistema de distribución de gas), sensor de nivel de aceite, ventilador de refrigeración del motor*** |
| F29 | 20A Bobinas de encendido*, ECM**, ECM*** |
| FL30 | Relé de control de motor 30A |
| R1 | Relé de la bomba de combustible |
| R2 | Relé del aire acondicionado |
| R3 | Relé de control del motor (relé principal) |
| R4 | Relé de advertencia de freno/relé del lavafaros |
| R5 | Relé del limpiaparabrisas (sensor de lluvia) |
| R6 | Relé del limpiaparabrisas (modo lento) |
| R7 | Relé del ventilador |
| R8 | Relé de bocina |
| R9 | Relé – ventilador de refrigeración eléctrico de alta velocidad |
| R1 | Relé de parabrisas calefactado |
| R11 | Relé de control del motor |
| R12 | Ventilador eléctrico del sistema climático. |
| R13 | Relé de bocina |
| R14 | Relé del ventilador de refrigeración (bajo) |
| R15 | Relé de arranque |
| R16 | Relé de alarma sonora |
| R17 | Relé de luneta trasera calefactable |
* Para motores de gasolina
** Para motores diésel de 1,7 l
*** Para motores diésel de 2,0 l.

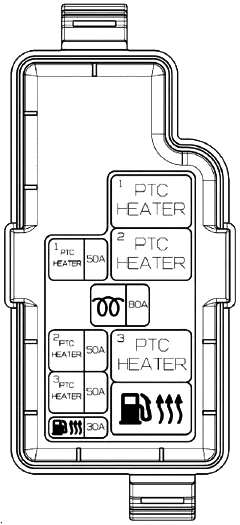

Bloque adicional
Instalado en modelos con motor diésel.

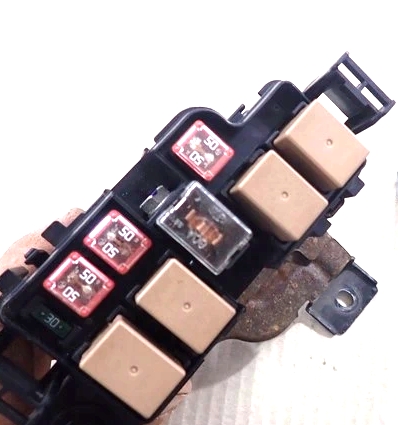

Foto – ejemplo
Esquema
Fusible principal

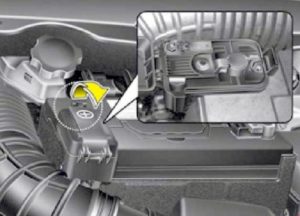

En muchos automóviles Sportage 3, en el terminal positivo de la batería hay un fusible de alimentación principal fabricado en forma de fusible de alta potencia.

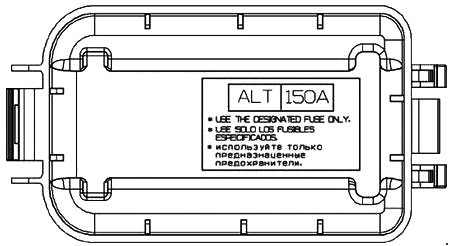

Esquema
Eso es todo. Y si tienes algo que añadir al material, escribe en los comentarios.
