El Kia Sportage de cuarta generación se produjo en 2016, 2017, 2018, 2019, 2020, 2021 y hasta la fecha con motores de gasolina y diésel. En esta publicación encontrarás una descripción de los fusibles y relés del Kia Sportage de 4ta generación con diagramas de bloques y su ubicación. Resaltemos el fusible responsable del encendedor.
La ejecución de los bloques y la finalidad de los elementos que contienen pueden diferir de los presentados. Comprueba los diagramas con el tuyo, estarán impresos en la parte posterior de la funda protectora.

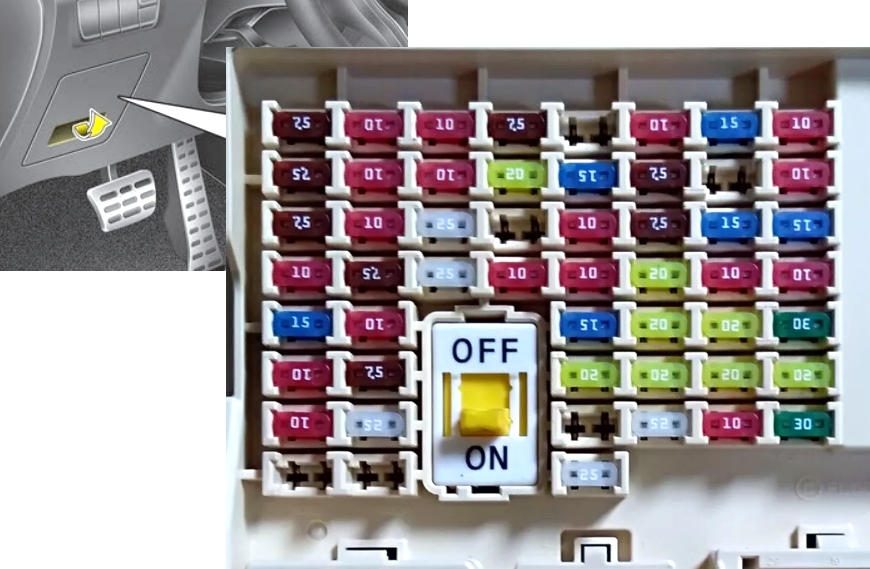

Caja de fusibles interior Kia Sportage (2016-2021)
Se encuentra debajo del panel de instrumentos del lado del conductor, detrás de la cubierta protectora.

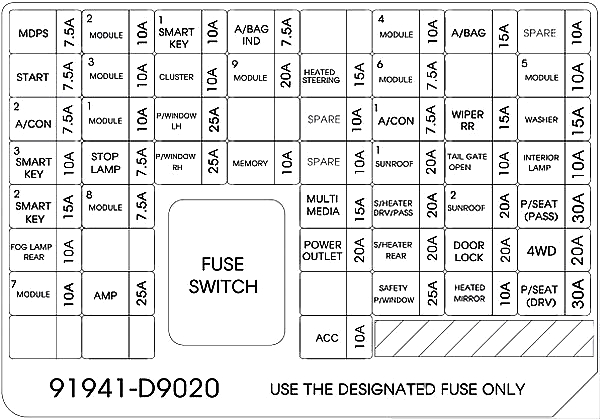

Esquema de la cubierta del bloque Opción 1.

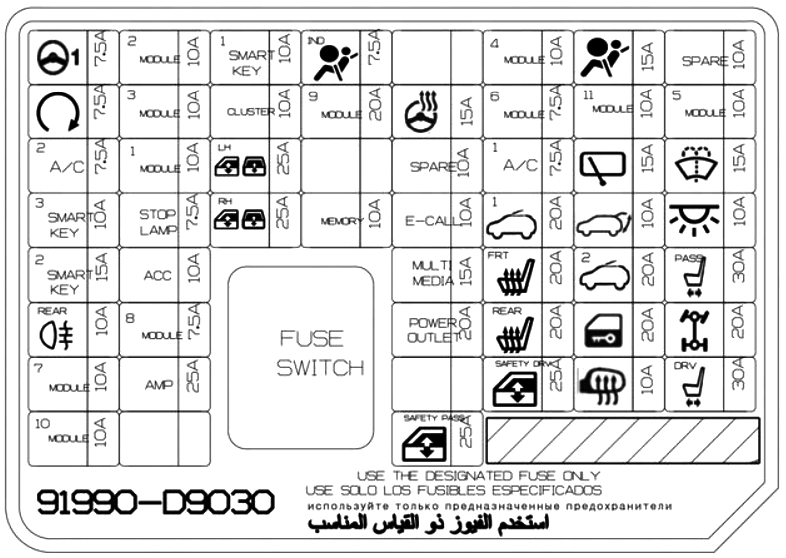

Opción de esquema 2
Descripción
| MDPS | Unidad de dirección asistida eléctrica 7.5A |
| MÓDULO 2 | 10A Faro izquierdo / derecho |
| LLAVE INTELIGENTE 1 | Módulo de control de llave inteligente/módulo inmovilizador 10A |
| A/BOLSA IND | 7.5A Panel de instrumentos (indicación) |
| MÓDULO 4 | Interruptor de consola de 10 A, detección de punto ciego por radar izquierdo/derecho, ECD AWD, interruptor de almohadilla de emergencia, BCM, módulo de control de advertencia de cambio de carril |
| UNA BOLSA | Módulo de control SRS de 15A |
| COMENZAR | 7.5A [Sin llave inteligente e IMMO.] Caja de relés ICM (relé de alarma contra intrusos), interruptor de encendido [Con llave inteligente/IMMO.] Interruptor de transmisión, ECM, módulo de control de llave inteligente |
| MÓDULO 3 | Módulo de control de calefacción de asientos delanteros/traseros de 10 A, palanca de cambios ATM ILL., Módulo de control de ventilación de asientos delanteros, unidad principal de A/V y navegación, espejo electrocromado, audio, módulo de control de A/C, conector de control multiuso, frontal adaptable Módulo de iluminación |
| GRUPO | Panel de instrumentos 10A |
| MÓDULO 9 | Conjunto de PCB de 20 A (Fusible: ABS 3, BOMBA DE VACÍO 2, ECU 6, AEB, TCU 2, MÓDULO) |
| DIRECCIÓN CALEFACTADA | 15А BCM |
| MÓDULO 6 | Módulo de control de calefacción de asiento delantero/trasero de 7,5 A, módulo de control de asiento delantero ventilado |
| MÓDULO 5 | 10A BCM, módulo de control de llave inteligente |
| A/CON 2 | Módulo de control de aire acondicionado 7.5A |
| MÓDULO 1 | 10A BCM, palanca de cambios |
| P/ VENTANA IZQUIERDA | 25A Interruptor principal elevalunas |
| A/CON 1 | Módulo de control de A/C de 7,5 A, ionizador de grupo, bloque de distribución E/R (relé de ventilador) |
| LIMPIAPARABRISAS TRASERO | Motor del limpiaparabrisas trasero de 15 A, caja de relés ICM (relé del limpiaparabrisas trasero) |
| LAVADORA | Interruptor multifunción 15A (lavacristales) |
| LLAVE INTELIGENTE 3 | 10A [Sin llave inteligente] Módulo inmovilizador [Llave inteligente] Módulo de control de llave inteligente, botón de encendido/apagado |
| LUCES DE FRENO | Módulo de control de llave inteligente de 7,5 A, interruptor de luz de freno |
| P/ VENTANA DERECHA | 25A Interruptor de elevación de ventana principal, interruptor de ventana de pasajero |
| MEMORIA | Cargador inalámbrico de 10 A, grupo de instrumentos, conector de datos, BCM, caja de relés ICM (relé de espejo), espejo electrocromado, módulo de control de aire acondicionado, interruptor de consola |
| TECHO SOLAR 1 | 20A Lucas |
| PORTON TRASERO ABIERTO | 10A Puerta del maletero |
| LÁMPARA INTERIOR | 10A Iluminación interior, iluminación del interruptor de encendido y sensor de apertura de puerta, lámpara interior, lámpara de la consola superior, luces delanteras izquierda y derecha para iluminación individual, luces traseras izquierda y derecha para iluminación individual, lámpara del maletero, lámpara de la guantera |
| LLAVE INTELIGENTE 2 | Módulo de control de llave inteligente 15A |
| MÓDULO 8 | Solenoide de llave de 7,5 A. |
| MULTIMEDIA | Audio 15A, A/V y navegación, USB trasero , cargador |
| S/CALENTADOR DRV/PASS | Módulo de control de calefacción del asiento delantero 20A, Módulo de control de ventilación del asiento delantero |
| TECHO SOLAR 2 | 20A Lucas |
| P/ASIENTO (PASE) | Interruptor manual del asiento del pasajero 30A |
| TOMA DE CORRIENTE | 20A Toma frontal nº 1 (encendedor de cigarrillos) |
| S/CALENTADOR TRASERO | 20A Módulo de control de calefacción del asiento trasero |
| CERRADURA DE LA PUERTA | Relé de bloqueo/desbloqueo de puerta de 20 A |
| 4×4 | 20А ECM AWD |
| MÓDULO 7 | 10A Interruptor de advertencia de peligro, manija eléctrica exterior. llave de la puerta del conductor/pasajero, sensor AEB |
| AMPERIO | Amplificador 25A |
| SEGURIDAD P/ VENTANA | Módulo de elevación de ventana de seguridad del conductor 25A |
| ESPEJO CALEFACTADO | Espejo exterior eléctrico de 10 A para conductor/pasajero, módulo de control de aire acondicionado |
| P/ASIENTO (DRV) | Interruptor manual del asiento del conductor 30A |
| CAC | Cargador USB trasero de 10 A, amplificador, interruptor eléctrico del espejo exterior, conjunto de PCB (relé de salida de alimentación), módulo de control de llave inteligente, audio, unidad principal de navegación y A/V, BCM, cargador inalámbrico |
El fusible responsable del encendedor está designado como TOMA DE ENERGÍA a 20A.
En la parte posterior del bloque puede haber relés separados responsables de los faros, la señal, etc.

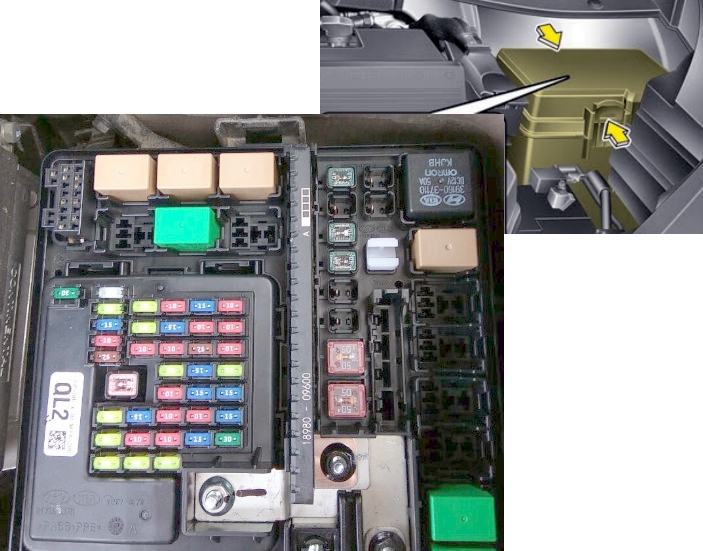

Caja de fusibles del capó Kia Sportage
Ubicado en el lado izquierdo del compartimiento del motor.

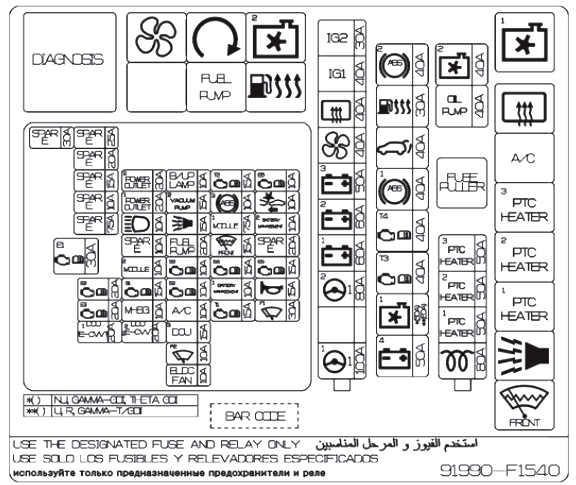

Esquema
Designación del fusible
| VENTILADOR DE REFRIGERACIÓN 3 | Motor del ventilador de refrigeración 80A |
| MDPS | Unidad de dirección asistida eléctrica 80A |
| UNO+1 | Bloque de conexión inteligente de 60 A (IPS 2 (5 canales), IPS 3 (2 canales), IPS 4 (2 canales), IPS 5 (2 canales), IPS 6 (1 canales), fusible -AMP), 10 módulos |
| UNO+2 | Bloque de distribución inteligente de 60 A (IPS 1 (5 canales), fusible – MÓDULO 7, LLAVE INTELIGENTE 2, KET INTELIGENTE 3, LÁMPARA DE FRENO) |
| UNO+3 | Bloque de distribución inteligente de 50 A (Fusible: TECHO SOLAR 1, TECHO SOLAR 2, PASO/DRV DEL CALENTADOR/S/CALEFACTOR TRASERO, VENTANA/P DE SEGURIDAD, Relé de elevación de ventana) |
| SOPLADOR | Relé de ventilador 40A |
| TRASERO CALEFACTADO | 40A Relé 2 (relé de descongelación de la ventana trasera) |
| IG1 | Llave de encendido de 40 A, con llave inteligente: Unidad PCB (relé PDM (IG1) / PDM (ACC)) |
| IG2 | 30A Relé 11 (relé de arranque), [Sin llaves electrónicas] Interruptor de encendido, [Con llaves electrónicas] Unidad PP (relé PDM (ZAZH2)) |
| UNO+4 | Caja de distribución inteligente de 50 A (Fusible – AWD, P/SEAT (DRV), P/SEAT (PASS), PUERTA TRASERA ABIERTA, BLOQUEO DE PUERTA, Relé de disparo automático del dispositivo de corriente de fuga), Módulo 8 |
| VENTILADOR DE REFRIGERACIÓN 1 | Relé del ventilador de refrigeración 50A 1 |
| ABS 1 | Módulo de control ESC 40A, conector de control multiusos |
| PORTÓN LEVANTAMIENTO ELÉCTRICO | Módulo de puerta trasera eléctrica de 40 A |
| ABS 2 | Módulo ESC 40A |
| VENTILADOR DE REFRIGERACIÓN 2 | Relé del ventilador de refrigeración 40A 1 |
| LIMPIADOR DELANTERO 2 | 10А BCM |
| E-CVVT 2 | PCM de 20 A, controlador del módulo de alimentación |
| E-CVVT 1 | PCM de 20 A, controlador del módulo de alimentación |
| LIMPIADOR DELANTERO 1 | 30A Sin llave inteligente: llave de encendido, Con llave inteligente: relé PDM (IG2) |
| TCU 1 | 15 PCM |
| C.A | Relé de la unidad de control de aire 10A |
| ecus 3 | 20 PCM |
| BOCINA | Relé de señal 15A |
| HOMBRE DE LA BATERÍA. | Sensor de batería 10A |
| SENSOR 2 | Válvula de control de aceite 10A, válvula solenoide de control de purga, válvula solenoide de flujo de aire variable, válvula solenoide de control RCV |
| SENSOR 1 | Sensor de oxígeno de 15 A (arriba/abajo) |
| ecus 2 | 20A Bobina de encendido N° 1 / N° 2 / N° 3 / N° 4 |
| ecus 4 | 15 PCM |
| SENSORES 3 | Bloque de conexiones E/R de 10 A (relé del ventilador de refrigeración 1), válvula de cierre del recipiente, bloque de conexiones E/R (módulo de control de aire) |
| MÓDULO 2 | Bloque de conexiones E/R de 10 A (relé de bomba de combustible) |
| BOMBA DE VACÍO 1 | Bomba de vacío 20A |
| DECISOR | Bloque de conexiones E/R de 15 A (relé antihielo) |
| BOMBA DE COMBUSTIBLE | Relé de bomba de combustible 20A |
| MÓDULO 1 | 7.5A Interruptor de luz de freno |
| B/BOCINA DE ALARMA | 15A Caja de conexiones del compartimiento del motor (relé 7 – relé de sirena de alarma de seguridad) |
| H/LÁMPARA ALTA | Relé de faros «BI-Función» 10A |
| FCA | Asistencia de colisión frontal (FCA) 10A |
| ABS 3 | Módulo ESC 10A |
| BOMBA DE VACÍO 2 | Bomba de vacío 15A, interruptor de vacío |
| TOMA DE ENERGÍA 1 | 20A Toma frontal #2 |
| ecus 6 | 10А PCM/ECM |
| TCU 2 | 15A [Transmisión automática] TCM, sensor de posición del selector, interruptor de luz de marcha atrás [Transmisión manual] |
| LÁMPARA B/ARRIBA | 10A Luz del parachoques trasero izquierdo/derecho, espejo electrocromado |
| TOMA DE CORRIENTE 2 | Toma trasera 20A |
| ecus 1 | Relé de control de motor 30A |

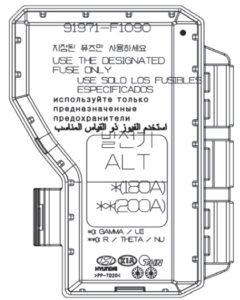

En el terminal positivo de la batería hay un fusible principal de alta potencia fabricado en forma de eslabón fusible.
