El SUV Kia Sportage de primera generación se fabricó en los años 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 y 2004. Durante este tiempo, este modelo se actualizó 2 veces. En esta publicación encontrarás una descripción de los fusibles y relés del Kia Sportage 1 con diagramas de bloques y ejemplos fotográficos de ejecución. Resaltemos el fusible responsable del encendedor.
Compruebe la asignación actual de fusibles y relés con los diagramas que se encuentran en la parte posterior de la cubierta protectora.
Caja de fusibles interior Kia Sportage 1994-2004
Está ubicado debajo del panel de instrumentos, en el pilar izquierdo, detrás de la cubierta protectora.
Opción 1

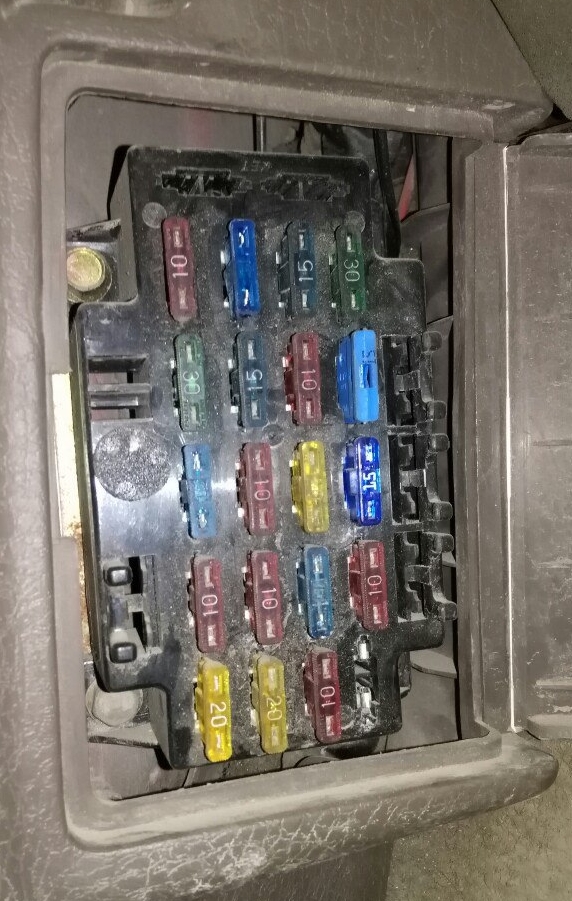

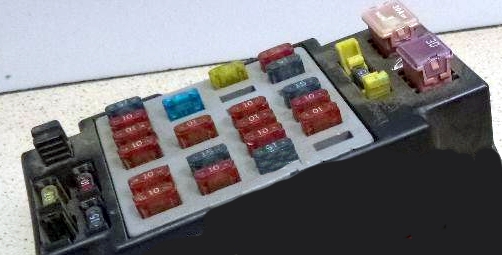

Foto – ejemplo

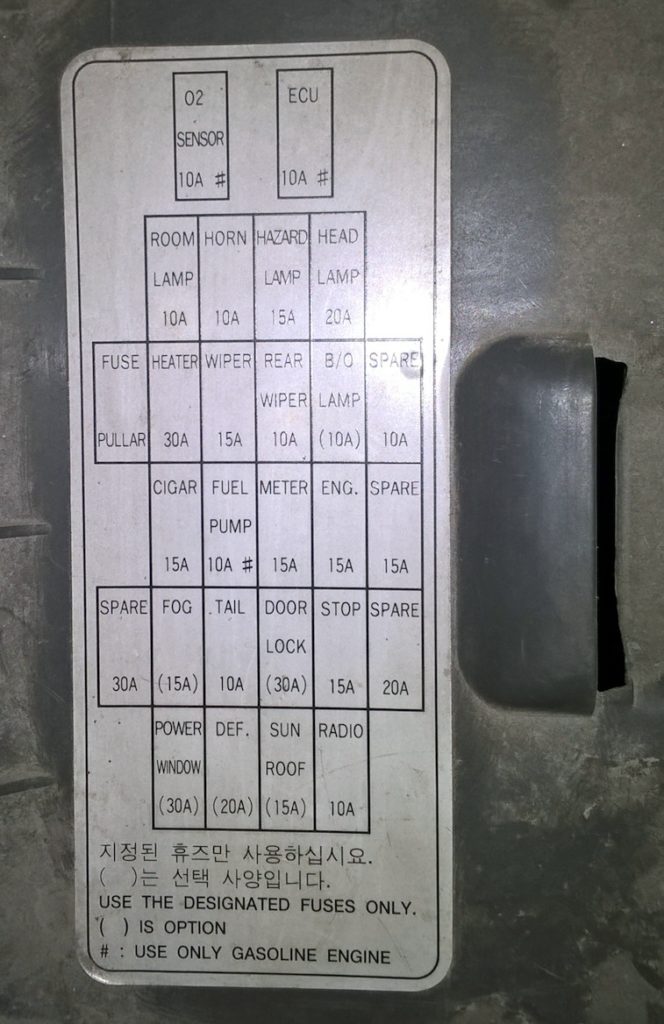

Ejemplo de circuito en la tapa del bloque.

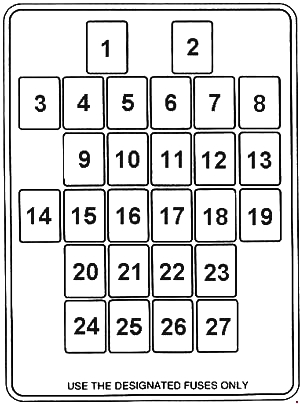

Esquema
Descripción
| 1 | Motores de gasolina 10A: sensor de oxígeno |
| 2 | Unidad de control de motor eléctrico 10A |
| 3 | Pinzas |
| 4 | 10A Iluminación interior, iluminación del maletero |
| 5 | Bocina 10A |
| 6 | 15A Luces de advertencia de peligro, intermitentes |
| 7 | 20A Faros, interruptor en la columna de dirección |
| 8 | Fusible de repuesto 10A |
| 9 | 20A Calefacción, sistema de aire acondicionado |
| 10 | 20A Limpiaparabrisas y lavaparabrisas delanteros, elevalunas eléctricos, relé ABS |
| 11 | 10A Limpiaparabrisas y lavaparabrisas traseros, techo corredizo, sistema de aire acondicionado |
| 12 | Faros delanteros 10A |
| 12 | 15A Lucas |
| 13 | Fusible de repuesto 15A |
| 14 | Fusible de repuesto 30A |
| 15 | Motores de gasolina 10A: sistema de gestión del motor |
| 16 | Luz de marcha atrás 15A |
| 17 | 15A Indicadores, lámpara de advertencia del sistema de control del motor, desempañador de la ventana trasera |
| 18 | 15A Motores de gasolina: Sistema de control del motor Motores diésel: Unidad de control de bujías de precalentamiento |
| 19 | Fusible de repuesto 20A |
| 20 | Luces antiniebla 15A |
| 21 | Luz indicadora de 10 A, luces traseras, luz de matrícula, TCU , reloj, sistema de audio, luces de estacionamiento |
| 22 | Cierre centralizado 30A |
| 23 | 15A Sistema de audio, antena, luces de freno. |
| 24 | elevalunas electricos 30A |
| 25 | 20A Desempañador de luneta trasera |
| 26 | 15A Lucas |
| 27 | Sistema de audio 20A, espejos eléctricos, reloj, encendedor de cigarrillos. |
El encendedor está controlado por el fusible número 27 de 20A.
Opcion 2

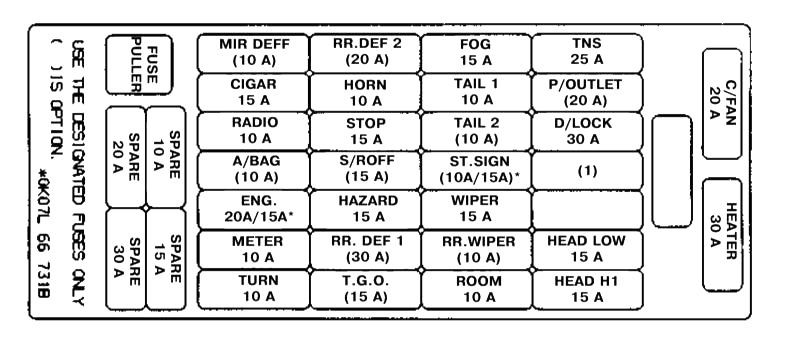

Circuitos originales
Designación
| P/ VENTANA | Elevadores de vidrio eléctricos |
| CALENTADOR | ventilador calentador |
| MEMORIA | Memoria |
| COLA | Luces laterales/de estacionamiento, luces de radio |
| PELIGRO | Intermitentes de dirección, luces de advertencia de peligro |
| D/BLOQUEO | Cerradura automática de puerta |
| DETENER | Luces de freno |
| BOCINA | Bocina |
| HABITACIÓN | Accesorios de iluminación interior |
| DEF | Ventana trasera con calefacción |
| ST.SIGN | Repetidores de señales de giro laterales |
| F/BOMBA | Bomba de combustible |
| LIMPIADOR TRASERO | K/V, limpiaparabrisas trasero |
| LIMPIAPARABRISAS | Limpiaparabrisas delanteros |
| ECU | Módulo de control del motor (ECM) |
| CIGARRO | Encendedor |
| RADIO | Sistema de audio, cronómetro a bordo. |
| ES | Motor |
| UNA BOLSA | Bolsas de aire (SRS) |
| METRO | Cuadro de instrumentos, luces de marcha atrás |
| DOBLAR | Conjuntos de iluminación |
| O2 SEN1 | Sonda lambda precatalítica |
| O2 SEN2 | Sonda lambda postcatalítica |
| TGO | Dispositivo antihielo |
| REPUESTO | Repuestos |
El fusible del encendedor de cigarrillos está designado como CIGAR y los enchufes adicionales están designados como P/OUTLET.

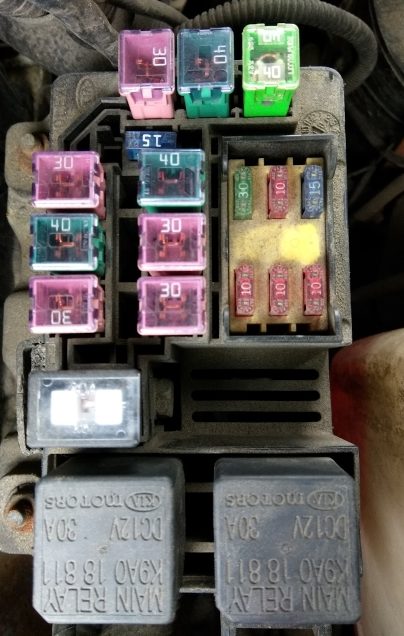

Caja de fusibles del capó Kia Sportage 1
Ubicado al lado de la batería.
Opción 1

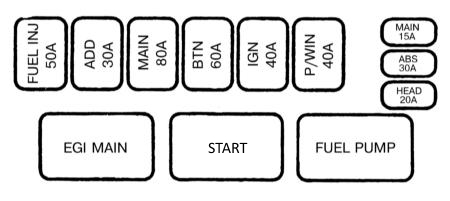

Esquema
Objetivo
| INYECCIÓN DE COMBUSTIBLE | Sistema de inyección de combustible |
| AGREGAR | ventilador audiovisual |
| EGI PRINCIPAL (80 A) | Relé principal (encendido) |
| BTN | Lámparas para luces de freno, luces de matrícula, luces interiores y luces de advertencia de peligro |
| IGN | Encendido |
| P/GANAR | Ventanas eléctricas |
| PRINCIPAL | Bomba de combustible, relé de bomba de combustible, inyectores, relé principal |
| BOMBA DE COMBUSTIBLE (80 A) | Relé principal (bomba de combustible, inyectores) |
| abdominales | Sistema de anti bloqueo de frenos |
| CABEZA | faros |
| COMENZAR | Relé de arranque |

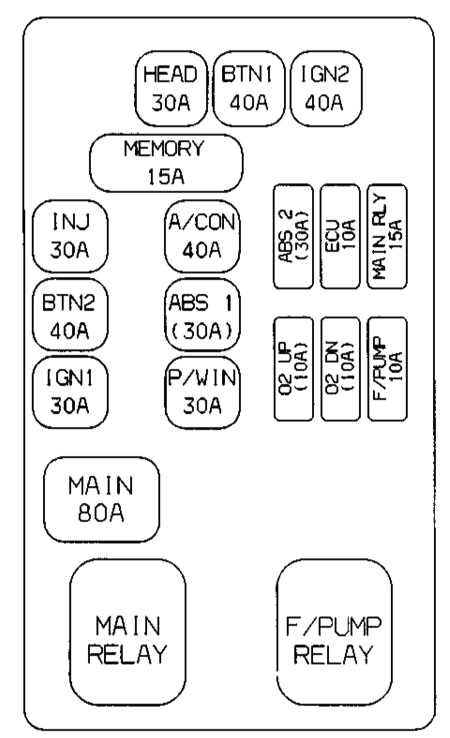

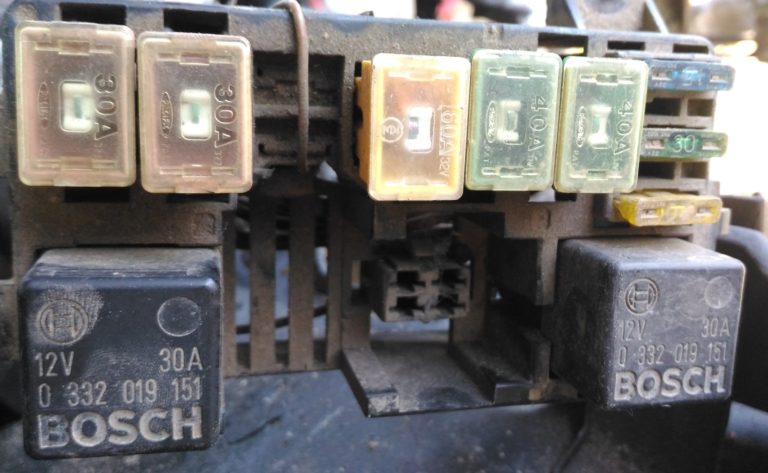

Opcion 2
Ejemplo de circuito a partir de una cubierta de bloque.

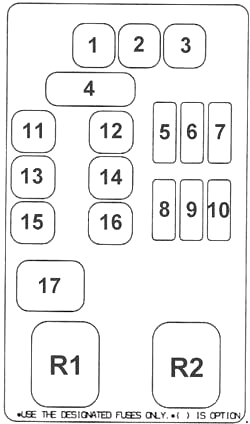

Esquema
Explicación de fusibles.
| 1 | Faros delanteros 30A |
| 2 | 40A Luces de freno, luces de matrícula, luces interiores, luces de emergencia |
| 3 | Encendido 40A |
| 4 | 15A Iluminación interior, grupo de instrumentos, sistema de audio |
| 5 | 30А ABS |
| 6 | Sistema de control del motor 10A |
| 7 | 15A Bomba de combustible, inyector, relé principal, relé de bomba de combustible |
| 8 | sensor de oxígeno 10A |
| 9 | sensor de oxígeno 10A |
| 10 | 10A Bomba de combustible, conector de diagnóstico |
| 11 | Inyector 30/60A |
| 12 | Aire acondicionado 40A |
| 13 | 40A Luces de freno, luces de matrícula, luces interiores, luces de emergencia |
| 14 | 30А ABS |
| 15 | Encendido 30A |
| 16 | elevalunas electricos 30A |
| 17 | Fusible principal de 80 A. |
Relé
- R1 – Relé principal
- R2 – Relé de la bomba de combustible
Si tienes algo que añadir, escribe en los comentarios.
