El crossover Kia Sportage de segunda generación se fabricó en 2004, 2005, 2006, 2007, 2008, 2009 y 2010. Durante este tiempo, el modelo se actualizó dos veces. En nuestro material encontrarás una descripción de los fusibles y relés del Kia Sportage de 2ª generación con esquemas y su ubicación. Tenga en cuenta el fusible del encendedor de cigarrillos.
El propósito de los fusibles y relés puede diferir de los que se muestran. Verifique el propósito con los diagramas en la parte posterior de la cubierta protectora.
Contents
Caja de fusibles interior Kia Sportage 2004-2010
Caja de fusibles

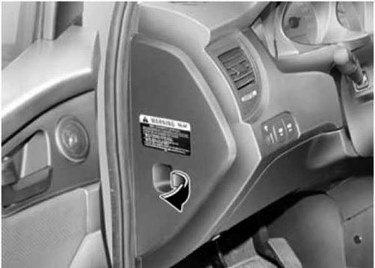

Ubicado al final del tablero, del lado del conductor. Para acceder, retire la cubierta protectora.

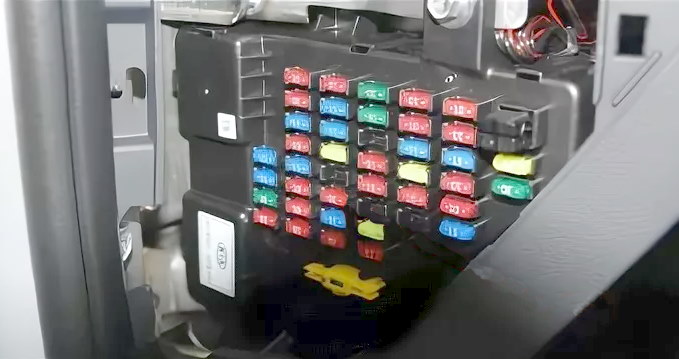

Foto – ejemplo

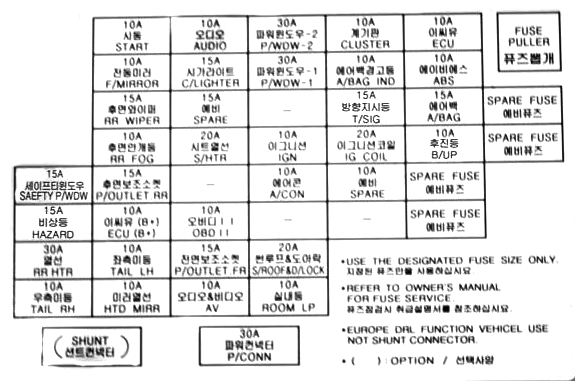

Diagrama original de la portada del bloque.
Descripción
| COLA DERECHA | Lámpara combinada trasera derecha de 10 A, faro derecho, relé de luz antiniebla delantera, unidad de control de luz de circulación diurna (DRL), iluminación |
| RR HTR | 30A Relé de luneta trasera térmica, contacto |
| PELIGRO | 15A Relé de advertencia de peligro, interruptor de luz de advertencia de peligro, ETASM, panel de instrumentos, interruptor multifunción, luz combinada trasera izquierda/derecha, faro izquierdo/derecho, lámpara de señal de giro lateral izquierda/derecha |
| ESPEJO HTD | 15A Unidad de ajuste del espejo retrovisor izquierdo/derecho, unidad de control de aire acondicionado |
| COLA IZQUIERDA | 10A Faro izquierdo, luz combinada trasera izquierda, luz de matrícula izquierda/derecha |
| ECU (B+) | 10A Unidad de control de la transmisión (TCM), unidad de control del inmovilizador |
| P/SALIDA RR | Toma trasera 15A |
| DIENTE RR | 10A Relé de luz antiniebla trasera |
| LIMPIAPARABRISAS TRASERO | 15A Panel de instrumentos, ETACM, lámpara del maletero, lámpara de la carrocería, interruptor del cristal de la puerta trasera, interruptor del cristal de la puerta trasera, relé del limpiaparabrisas trasero, interruptor multifunción, relé del desempañador de la ventana trasera |
| COMENZAR | Relé de alarma de seguridad 10A, relé de unidad de control de crucero, relé de arranque, interruptor de modo de transmisión |
| DE | sistema de audio 10A |
| P/SALIDA FR | Toma frontal 15A |
| OBDII | Conector de datos 10A, conector de control multiuso |
| S/HTR | 20A Interruptor del asiento del conductor/pasajero con calefacción |
| C/ ENCENDEDOR | Encendedor 15A |
| AUDIO | 10A Interruptor de ajuste del espejo retrovisor, reloj electrónico, ETASM, sistema de audio |
| HABITACIÓN LP | 10A Interruptor del sistema que recuerda al conductor la llave dejada en el interruptor de encendido, cuadro de instrumentos, ETASM, lámpara interior, unidad de control del aire acondicionado, reloj digital, luz del maletero, interruptor de control del techo solar |
| S/TECHO Y D/BLOQUEO | 20A Luces de puerta delantera derecha/izquierda |
| A/CON | Relé de bloqueo/desbloqueo de puerta de 10 A, controlador de techo corredizo, espejo electrocromático |
| IGN | Relé de faros delanteros de 10 A, sensor AQS, módulo de control de luces de circulación diurna (DRL), relé del calentador del filtro de combustible |
| PAVDW 1 | Interruptor del elevalunas eléctrico 30A, interruptor del elevalunas eléctrico del conductor, ventana trasera izquierda |
| P/WDW 2 | 30A Interruptor del elevalunas eléctrico del conductor/pasajero, interruptor del elevalunas eléctrico trasero derecho |
| BOBINA IG | Bobina de encendido 20A |
| T/SIG | Interruptor de luces de peligro 15A, sensor de luz automático |
| A/BOLSA IND | Panel de instrumentos 15A |
| GRUPO | 10A Panel de instrumentos, ETACM, unidad de control de inmovilizador, resistencia de preexcitación, alternador, unidad de control DRL |
| B/ARRIBA | 10A Interruptor de luz de marcha atrás, interruptor de modo de transmisión |
| UNA BOLSA | Unidad de control electrónico 10A para sistema SRS |
| abdominales | Unidad de control ABS 15A, unidad de control ESP, sensor de aceleración, interruptor de control de tracción (TCS), interruptor ESP, sensor de ángulo de dirección |
| ECU | 10A Unidad de control del inmovilizador, sensor de velocidad del vehículo, módulo de control del motor (ECM), generador de impulsos A/B del TCM, interruptor de alarma del filtro de combustible, unidad de control de crucero, sensor de flujo masivo de aire, módulo de control electrónico de tracción en las cuatro ruedas, interruptor de luz de freno, muchos interruptor de función |
Para el encendedor existe un fusible denominado C/ LIGHTER de 15A y para tomas adicionales P/OUTLET FR y P/OUTLET RR.
Bloque de relevo

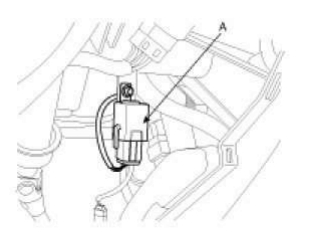

Debajo del panel, al lado de la cremallera de dirección, se pueden ubicar elementos de relé individuales: relés de advertencia de peligro y de señales de giro, luces antiniebla traseras, alarma o cierre centralizado.
Además, se pueden unir varios elementos al bloque de fusibles.
- Relé de luneta trasera calefactable
- Relé de luz trasera
- Relé de ventana eléctrica
Caja de fusibles del capó Kia Sportage 2004-2010
Unidad principal

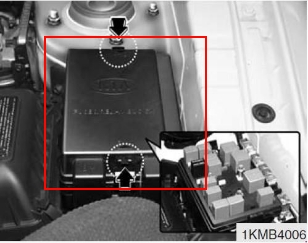

Ubicado en el lado izquierdo del compartimiento del motor.

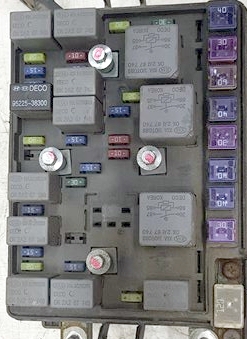

Ejemplo de ejecución

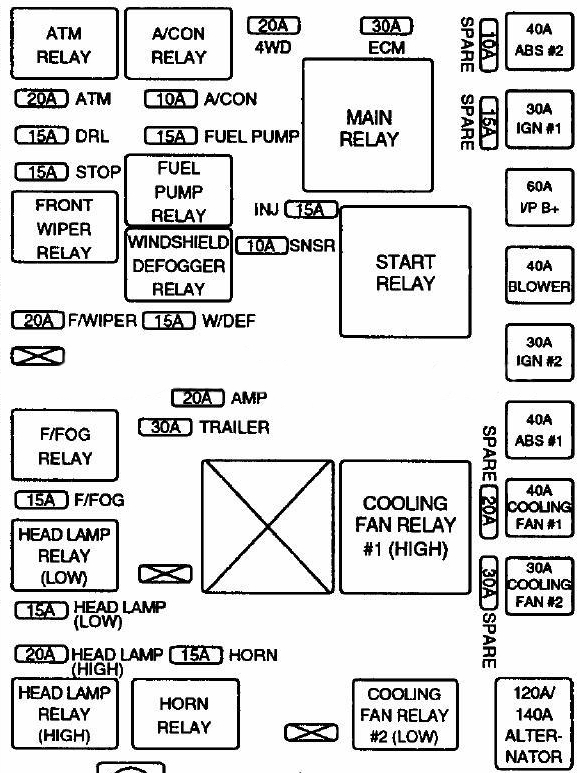

Diagrama original de la portada.
Designación del fusible
| TODO | Batería de 120/140 A, alternador (120 A – motor de gasolina de 2,0 L; 140 A – motor diésel de 2,0 L, motor de gasolina de 2,4 L)) |
| I/PB+ | Caja de conexiones del tablero de instrumentos 60A |
| SOPLADOR | Relé de ventilador 40A |
| ABS #1 | 40A Centralitas ABS (sistema antibloqueo) y ESP (sistema de estabilización) |
| ABS #2 | 40A Centralitas ABS (sistema antibloqueo) y ESP (sistema de estabilización) |
| VENTILADOR DE ENFRIAMIENTO #1 | Relé del ventilador de refrigeración 40 A n.º 1/alta velocidad 1 |
| VENTILADOR DE ENFRIAMIENTO #2 | 30A Relé del ventilador de refrigeración Sistema de refrigeración del motor n° 2 (baja velocidad) |
| IGN#1 | 30A Interruptor de encendido (IG1, ACC) |
| IGN#2 | 3A Llave de encendido (IG2, ARRANQUE), relé de arranque |
| ECM | Relé principal de 30 A, relé de bomba de combustible, SNSR 10 A, INJ 10 A, ECM (módulo de control del motor) |
| 4×4 | 20A Unidad de control del motor 4WD |
| F/LIMPIAPARABRISAS | Relé de limpiaparabrisas delantero de 20 A, motor de limpiaparabrisas delantero, interruptor multifunción |
| AMPERIO | Woofer de 20 A, amplificador n° 1 |
| LÁMPARA DE CABEZA (ALTA) | Relé de faros 20A (LUZ ALTA) |
| Cajero automático | Relé de transmisión automática 20A |
| BOMBA DE COMBUSTIBLE | Relé de bomba de combustible 15A |
| INY | ECM de 15 A, inyector, interruptor de luz de freno, actuador de recirculación de gases de escape (EGR), actuador de ralentí (ISA), actuador del acelerador, motor de control del colector de admisión variable N° 1 |
| DETENER | 15A Interruptor de luz de freno |
| CON DEF | Relé desempañador de parabrisas 15A |
| F/NIEBLA | Relé de luz antiniebla delantera 15A |
| FARO (BAJO) | Relé de faros 15A (LUZ BAJA) |
| BOCINA | Relé de bocina de 15 A, alternador, relé de sirena |
| A/CON | Relé de aire acondicionado 10A |
| SNSR | Sensor MAF de 10 A, relé del calentador PTC, relé de bujías incandescentes, sensor de oxígeno, ECM, módulo SMARTRA, sensor de posición del cigüeñal, unidad de control de luces de circulación diurna |
| DRL | Unidad de control DRL 15A (luces de circulación diurna) |
Decodificación de relé
| A/CON | Nabo de aire acondicionado |
| Cajero automático | Relé del dispositivo de transmisión automática |
| COND2 | Condensador de relé (bajo) |
| DIEZ | Relé desempañador |
| F/NIEBLA | Nabo de luz antiniebla delantera |
| F/BOMBA | Relé de la bomba de combustible |
| HDLP HI | Faros de relé (luces altas) |
| HDLPLO | Faros delanteros de relé (luz baja) |
| BOCINA | Relé de señal |
| LIMPIAPARABRISAS | Relé del limpiaparabrisas |
| COND1 | Condensador de relé (alto) |
| PRINCIPAL | Relé principal |
| COMENZAR | Relé del motor de arranque |
| COND1 | Condensador (alto) |
Bloque adicional

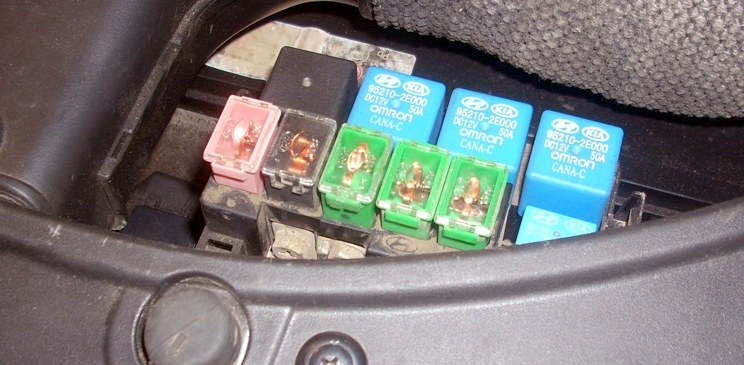

Instalado en la parte delantera en modelos con motor diésel.

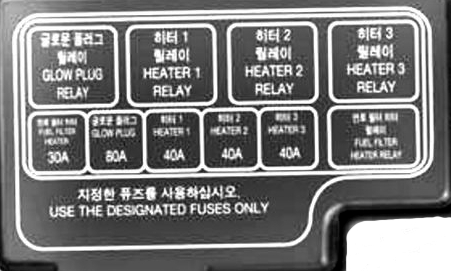

Esquema
Objetivo
| LA LUZ DE LA BUJÍA ES INCANDESCENTE | La luz de la bujía es incandescente |
| RELÉ CALENTADOR 1 | Relé del calentador PTC 1 |
| RELÉ CALENTADOR2 | Relé del calentador PTC 2 |
| RELÉ CALENTADOR3 | Relé del calentador PTC 3 |
| RELÉ DEL CALENTADOR DEL FILTRO DE COMBUSTIBLE | Relé del calentador del filtro de combustible |
| CALENTADOR DEL FILTRO DE COMBUSTIBLE | Calentador de filtro de combustible 30A |
| BUJÍA INCANDESCENTE | Bujía incandescente 80A |
| CALENTADOR1 | Calentador 40A 1 PTC |
| CALENTADOR2 | Calentador 40A 2 PTC |
| CALENTADOR3 | Calentador 40A 3 PTC |
¿Aún tienes preguntas? Pregúntales en los comentarios.
