La primera generación de Mercedes-Benz Sprinter se produjo en 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 con varios estilos de carrocería denominados W901 / W902 / W903 / W904 / W905. Durante este tiempo, el modelo se actualizó 2 veces. En este post encontrarás una descripción de los fusibles y relés del Mercedes Sprinter 1 con diagramas de bloques, ejemplos fotográficos y ubicaciones. Destacamos los fusibles del encendedor y de la bomba de combustible.
El diseño de los bloques y la finalidad de los elementos que contienen pueden diferir de los presentados y dependen del año de fabricación y del nivel de equipamiento de su coche.

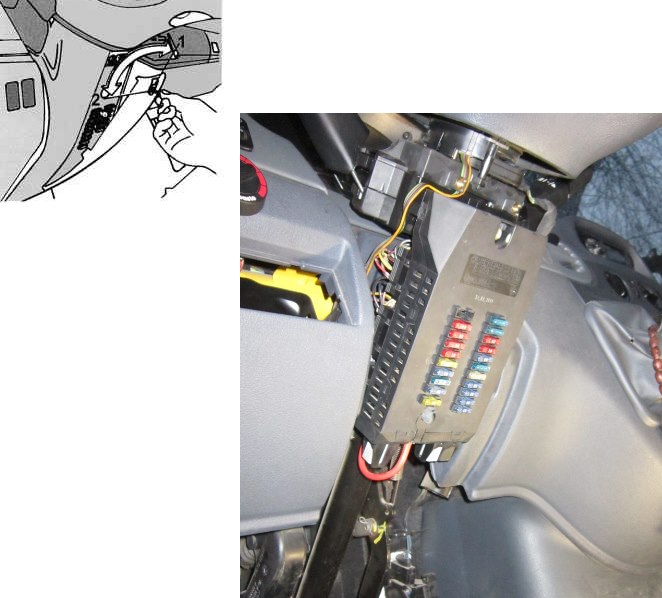

Ubicacion caja de fusibles Mercedes-Benz Sprinter 1
La primera caja de fusibles y relés se encuentra debajo del panel. Para acceder, retire la cubierta protectora.

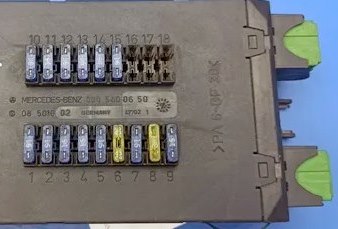

Opción 1
Esquema
Descripción
| 1 | Luz de posición trasera derecha y luz de estacionamiento derecha – 15 A. |
| 2 | Luz de carretera del faro derecho – 15 A. |
| 3 | Luz de carretera del faro izquierdo, luz de señal – 15 A. |
| 4 | Luces de marcha atrás – 15 A. |
| 5 | Luces de freno – 15 A. |
| 6 | Motor del limpiaparabrisas – 20 A. |
| 7 | Luneta trasera con calefacción, señal – 15 A. |
| 8 | Lámparas, encendedor de cigarrillos, radio – 20 A. |
| 9 | Reloj, luces de emergencia, luces de estacionamiento – 20 A. |
| 10 | Iluminación del panel de instrumentos, luces de matrícula, luces de circulación diurna – 15 A. |
| 11 | Luz de posición trasera izquierda y luz de estacionamiento izquierda – 15 A. |
| 12 | Luz de cruce del faro derecho – 15 A. |
| 13 | Luz de cruce izquierda – 15 A. |
| 14 | Luz antiniebla, luz antiniebla trasera – 15 A. |
| 15 | Radio – 15 A, |
| 16 | Reservar |
| 17 | Reservar |
| 18 | Reservar |
El fusible número 8 a 20 A es el responsable del encendedor.
Es posible que se encuentren relés separados debajo de esta caja de fusibles (relés de limpiaparabrisas y señales de giro).

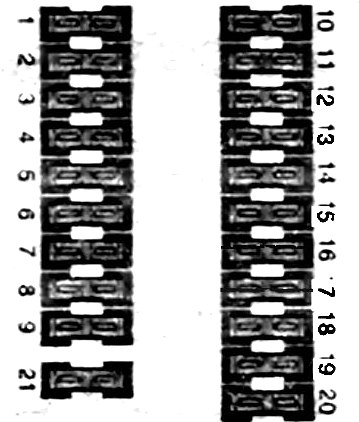

Opcion 2
Esquema
Designación
| 1 | 10A Luz de estacionamiento derecha, luz de estacionamiento trasera derecha |
| 2 | 10A Luz de carretera derecha |
| 3 | 10A Luz de carretera del faro izquierdo, testigo de luz de carretera |
| 4 | Luz de marcha atrás 10A |
| 5 | Luces de freno 10A |
| 6 | Motor de limpiaparabrisas de 20 A. |
| 7 | Señal 15A, luneta trasera con calefacción, relé de accesorios (circuito 15) |
| 8 | 20A Iluminación interior, encendedor de cigarrillos; radio (circuito 30) |
| 9 | 15A Reloj, luces de emergencia, luz de estacionamiento |
| 10 | Luz del panel de instrumentos 10A, luz de matrícula, luz de conducción diurna |
| 11 | 10A Luz de estacionamiento izquierda, luz de posición trasera izquierda |
| 12 | 10A Luz de cruce faro derecho |
| 13 | 10A Luz de cruce faro izquierdo |
| 14 | 15A Faros antiniebla, luz antiniebla trasera |
| 15 | Receptor de radio 10A (circuito 15) |
| 16 | Centralita motor diesel 25A (circuito 30) |
| 17 | 15A Unidad de control del motor (circuito 30) |
| 18 | Encendido 15A (circuito 15) |
| 19 | 15A Bomba de combustible (cadena 30) |
| 20 | Panel de control del sistema de calefacción 15A (circuito 30) |
| 21 | 30A Ventilador del sistema de calefacción, delantero (circuito 30) |
El fusible número 8 a 20 A es el responsable del encendedor.
Los relés están montados en la parte inferior:
- Limpiaparabrisas
- Control del motor
- Indicadores de dirección
Bloque debajo del asiento
Opción 1
Debajo del asiento del conductor, detrás de una cubierta protectora, se encuentra una caja adicional de relés y fusibles.

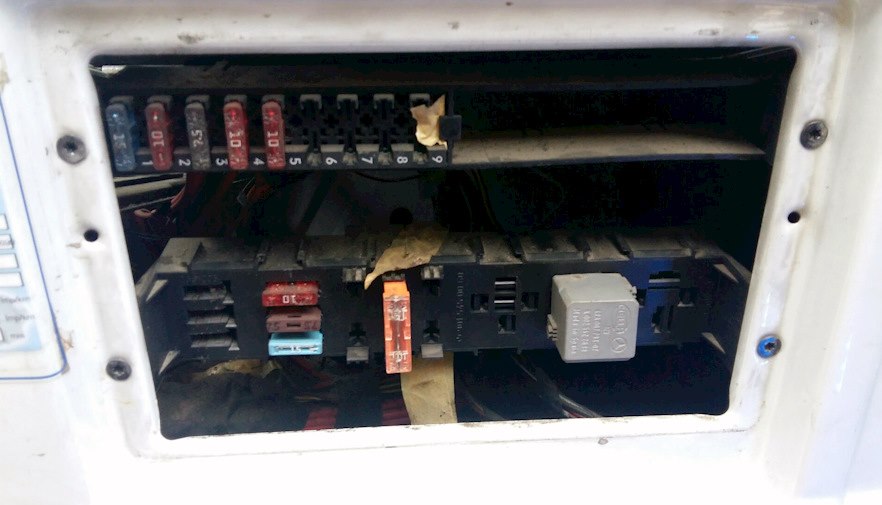

Ejemplo de foto

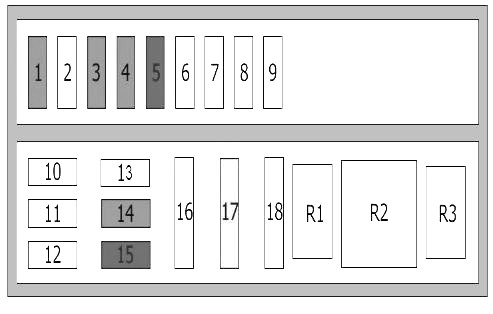

Esquema
Objetivo
| R1 | Relé de bocina |
| R2 | Equipamiento especial |
| R3 | Relé de la bomba de refrigerante |
| 1 | Medidor combinado de 7,5 A. |
| 2 | Calentador auxiliar 25A |
| 3 | Batería de 7,5 A. |
| 4 | Batería de 7,5 A. |
| 5 | Calentador auxiliar 10A |

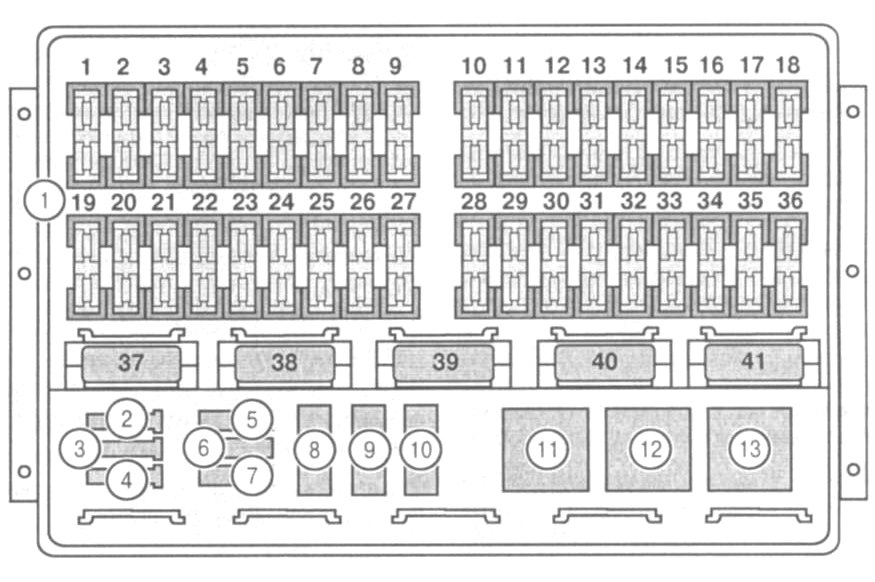

Opcion 2

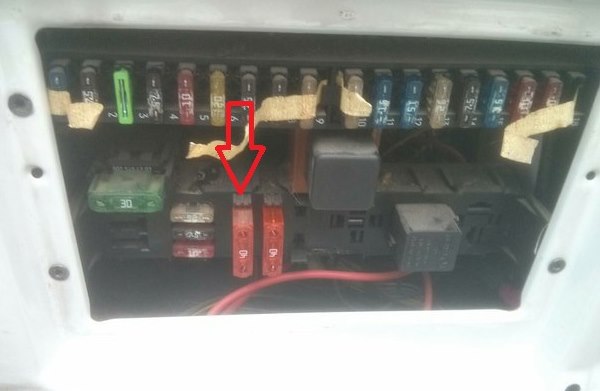

Foto
Esquema
Descodificación
| Diodos | |
| 2 | Secuencia de sonido/aire acondicionado de techo |
| 3 | Sistema de alarma antirrobo/toma de remolque |
| 4 | Sistema de alarma antirrobo/toma de remolque |
| Rompedores de circuito | |
| 5 | Dispositivo de bloqueo de inicio 10A |
| 6 | Sistema de frenos antibloqueo 7.5A |
| 7 | Sistema de frenos antibloqueo 25A |
| 8 | Bomba de aire secundaria/bomba hidráulica 40A para transmisión manual automatizada Sprintshift |
| 9 | Sistema de frenos antibloqueo 40A |
| 10 | Reservar |
| Relé | |
| 11 | Bomba de combustible |
| 12 | Relé de arranque |
| 13 | Bomba de aire secundaria |
Eso es todo. Y si tienes algo que añadir, escribe en los comentarios.
