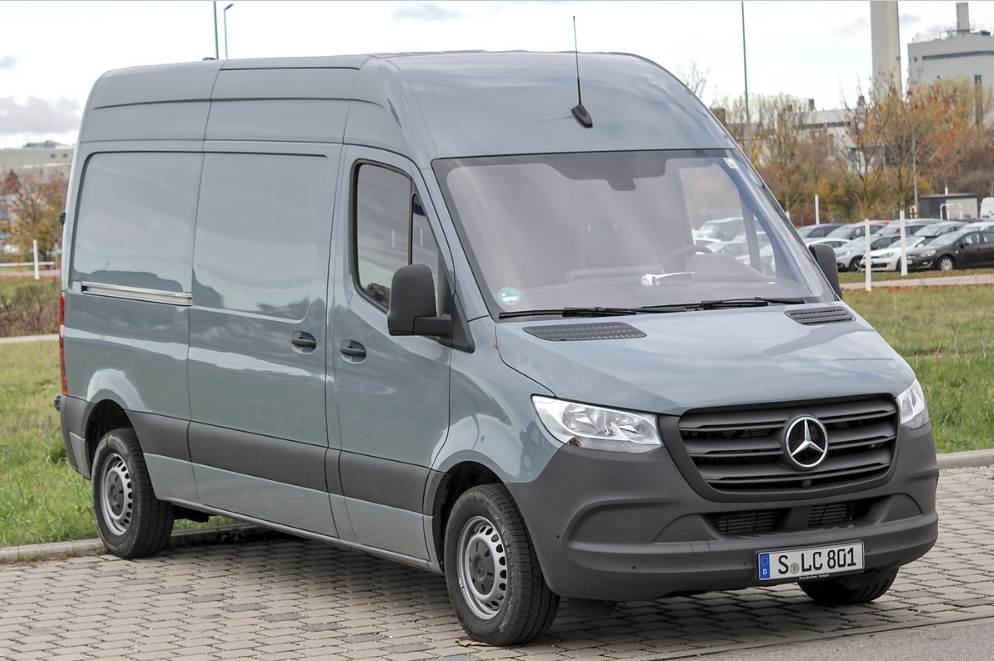

Mercedes-Benz Sprinter 3 de tercera generación con marcas de carrocería 907 y 910 se produjo en 2018, 2019, 2020, 2021, 2022, 2023. En este material podrás encontrar una descripción de los fusibles y relés del Mercedes Sprinter 907 910 con diagramas de bloques y ejemplos fotográficos de su ubicación. Destacamos el fusible del encendedor.
El diseño de los bloques y la finalidad de los elementos que contienen pueden diferir de los presentados y dependen del año de fabricación, el nivel de equipamiento y la región de entrega de su automóvil.
Contents

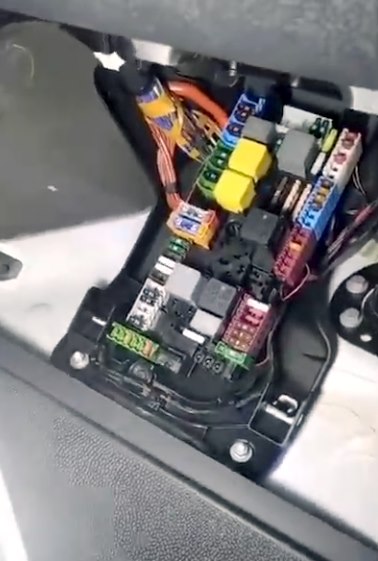

Ubicacion caja de fusibles Mercedes-Benz Sprinter 3
Debajo del panel de instrumentos, en el espacio para los pies del acompañante, se encuentra una unidad principal con fusibles y relés.

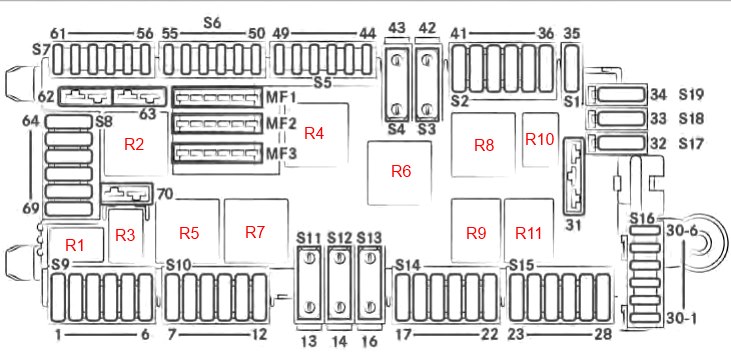

Esquema
Descripción
Rompedores de circuito
| MF1 | |
| 15-1 | 5A Unidad de control del motor; |
| Módulo de tren motriz común (CPC); | |
| módulo ESP; | |
| Módulo de tracción total; | |
| Moderador; | |
| Suspensión de aire. | |
| MF2 | |
| 15-2 | Cable de retroalimentación 5A, relé terminal 15; |
| Ajuste del alcance de los faros, faros halógenos; | |
| tacógrafo TCO; | |
| Sensor de radar para servofreno activo; | |
| Desactivación del testigo de marcha atrás, toma de fuerza, ajuste de la velocidad de funcionamiento; | |
| Conexión a toma DIN. | |
| MF3 | |
| 30T | Cámara multifunción de 7,5 A; |
| tacógrafo TCO; | |
| Conexión a enchufe DIN, techo; | |
| Terminal 15, relé de mínima tensión; | |
| Tablero de instrumentos; | |
| Bomba central de aceite. | |
| T9 | |
| 1 | No asignado |
| 2 | Módulo de tren motriz común (CPC) de 10 A |
| 3 | Unidad de control del motor 10A OM642 / OM651 / M274 |
| 4 | Conector DIN 7,5A, cabina |
| 5 | Módulo de tren motriz común (CPC) de 10 A |
| 6 | Ventilador del disipador de calor 5A (no para OM654) |
| T10 | |
| 7 | Transmisión automática 30A |
| 8 | Controlador de cuerpo 30A |
| 9 | Controlador de cuerpo 30A |
| 10 | Calefacción 30A, catalizador SCR. |
| 11 | Módulo de control de techo de 10 A (estándar); |
| 10A Módulo de control de techo, chasis de cabina; | |
| Módulo de control de techo 15A, alto. | |
| 12 | Bomba 15A, catalizador SCR |
| T11 | |
| 13 | Transmisión automática 60A NAT3 |
| T12 | |
| 14 | Válvulas ESP 25/40A (Premium), vehículos con freno de estacionamiento electromecánico; |
| Válvulas ESP (Estándar). | |
| T13 | |
| 16 | Bomba ESP 60A |
| T14 | |
| 17 | Controlador 30A |
| 18 | Controlador de cuerpo 30A |
| 19 | Regleta de terminales 10A para conexión eléctrica del fabricante de carrocerías |
| 20 | 25A Unidad de control de la puerta del pasajero delantero |
| 21 | Controlador de puerta del conductor 25A |
| 22 | 10A Unidad de control de suspensión neumática (LFA) |
| T15 | |
| 23 | Unidad de control del ventilador 25A |
| 24 | Conector USB 7,5A (cabina, guantera); |
| Toma convertidor 115/230V. | |
| 25 | 15A Encendedor de cigarrillos, consola central |
| 26 | Zócalo del panel de información 15A |
| 27 | Toma Convertidora 25A, 115V/230V. |
| 28 | 7,5A Preinstalación de radio; |
| ascensor de servicio; | |
| Antena convertidora de voltaje; | |
| Toma convertidora 115V/230V para vehículos con batería externa. | |
| T16 | |
| 30-1 | No asignado |
| 30-2 | No asignado |
| 30-3 | 5A cierre centralizado |
| 30-4 | Alarma 5A (ATA) |
| 30-5 | No asignado |
| 30-6 | Unidad de control del interruptor de encendido electrónico 10A |
| 31 | 25A Arranque, terminal de relé 15-II |
| T17 | |
| 32 | No asignado |
| T18 | |
| 33 | Sensor de calidad de voltaje (SEB) 5A |
| T19 | |
| 34 | Electrónica 10A para iluminación interior. |
| T1 | |
| 35 | 7.5A Advance Caravaning (ACU) – casa móvil |
| T2 | |
| 36 | Panel de control del aire acondicionado 5A |
| 37 | Bloqueo de dirección eléctrico 5A (ESTL) |
| 38 | Columna de dirección 10A (SCSM) |
| 39 | Antena 10A; |
| Navegación; | |
| Radio bidireccional. | |
| 40 | 5A luz intermitente |
| 41 | Sistema radio multimedia 25A (C5/NTG6), preinstalación de radio |
| T3 | |
| 42 | No asignado |
| T4 | |
| 43 | No asignado |
| T5 | |
| 44 | Panel de control del sistema multimedia 5A |
| 45 | soporte de cargador 5A; |
| Interfaz móvil inalámbrica (WMI). | |
| 46 | Unidad de interconexión multimedia (MMI) de 7,5 A |
| 47 | 5A Hermes (módulo de comunicación UMTS/LTE) |
| 48 | Calefacción estacionaria 5A Telestar |
| 49 | Pantalla central 5A |
| T6 | |
| 50 | 5A Faro adicional izquierdo (fabricante de carrocería de plataforma) |
| 51 | 5A Faro adicional derecho (fabricante de carrocerías de plataforma) |
| 52 | Unidad de control de airbag 7,5A |
| 53 | Diagnóstico 5A |
| 54 | Fuente de alimentación de relé 5A |
| 55 | Motor 7.5A TS (diésel), unidad de control del motor (OM651) |
| T7 | |
| 57 | Sensor de partículas de hollín 10A; |
| sensor de NOx; | |
| Sensor de partículas de hollín (no para OM654) | |
| 58 | 10A Motor, recirculación de gases de escape (EGR) (OM642 / OM651); |
| Motor (no para OM654). | |
| 59 | Sensor de NOx de 15 A antes y después del catalizador (no OM654) |
| 60 | Sonda Lambda 10A |
| 61 | Motor de 7,5 A M274; Motor (OM642 / OM651). |
| H2 | |
| 62 | 15A Unidad de control del motor (no para OM654) |
| 63 | Unidad de control del motor 20/25A; Motor (M274); |
| Motor (no para OM654). | |
| T8 | |
| 64 | Controlador de cuerpo 30A |
| 65 | Controlador de cuerpo 30A |
| 66 | Ventilador de techo 15A |
| 67 | Módulo de control de medición de combustible de 25 A (FSCM) |
| 68 | Faro LED derecho 15A |
| 69 | Faro LED izquierdo 15A |
| H2 | |
| 70 | Limpiaparabrisas 30A |
Relé
| R1 | Reserva 30A |
| R2 | 50A Terminal 87 Motor |
| R3 | Módulo de accionamiento común (CPC) del terminal 87 de 30 A |
| R4 | Terminal 40A 15-1 |
| R5 | 40A Enciende y apaga los limpiaparabrisas. |
| R6 | Reserva 40A |
| R7 | Limpiaparabrisas de velocidad 40A |
| R8 | 40A Terminal 50, arrancador |
| R9 | 50A Terminal 15R (vehículos sin batería adicional) |
| R1 | Terminal 30A 15-2 |
| R11 | 50A Terminal 15R (vehículos sin batería adicional) |
El funcionamiento del puerto USB y del encendedor se controla mediante fusibles numerados 24, 25, 26, 27, así como elementos adicionales en el bloque del asiento del conductor.
Caja de fusibles interior Sprinter 3

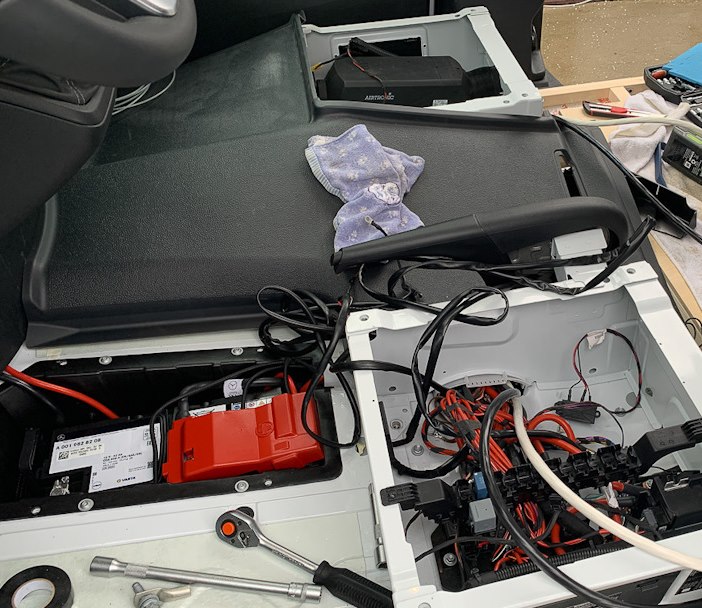

Se pueden instalar bloques con fusibles y relés debajo del asiento del conductor, así como debajo del asiento del pasajero.
Para acceder a la unidad, es necesario quitar la cubierta protectora situada en el lateral del asiento del conductor.

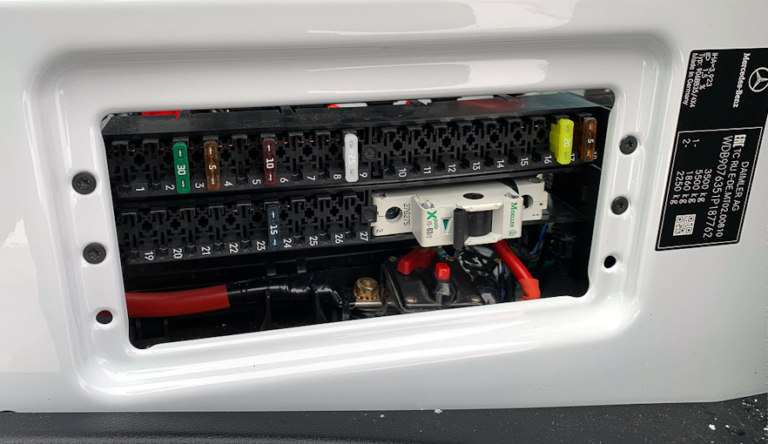

Foto – ejemplo

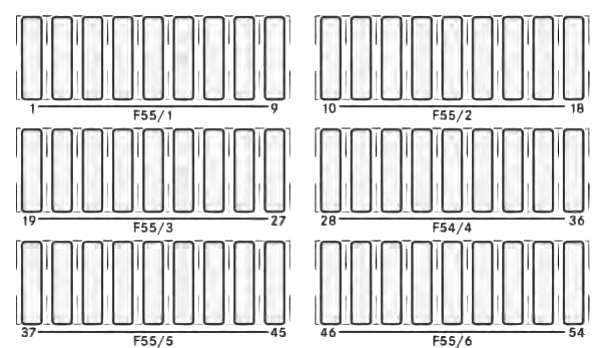

Esquema
Designación
| F55/1 | |
| 1 | Lámpara de señal de giro adicional de 10 A |
| 2 | 15A Limpiaparabrisas trasero derecho |
| 3 | 30A Tracción total |
| 4 | Bloque de terminales de 25 A para conexión eléctrica. |
| 5 | 25A Unidad de ajuste del asiento del conductor |
| 6 | Unidad de calefacción del asiento del conductor 10A |
| 7 | 25A Soporte lumbar del conductor |
| 8 | 5A Monitoreo de la presión de los neumáticos |
| 9 | Asistente de aparcamiento 5A; Cámara principal (RVC). |
| F55/2 | |
| 10 | Enganche de remolque derecho 25A (toma de remolque) |
| 11 | Caja de control 15A con toma de remolque. |
| 12 | 25A Enganche izquierdo (toma de remolque) |
| 13 | Caja de control 15A con toma de remolque. |
| 14 | Módulo multifunción de 25 A (MPM) |
| 15 | Módulo multifunción de 25 A (MPM) |
| 16 | Soplador de cámara trasera 25A |
| 17 | 20A Calefacción adicional (calentamiento de agua) |
| 18 | 15A Transmisión automática, bomba de aceite adicional |
| F55/3 | |
| 19 | 15A Calefacción de aparcamiento; |
| Terminal 15 de la batería adicional. | |
| 20 | Medición de voltaje de batería auxiliar 5A |
| 21 | 15A Luneta trasera calefactable izquierda |
| 22 | 15A Luneta trasera derecha calefactable |
| 23 | 7.5A Elevador trasero/volquete (antes de la instalación) |
| 24 | Bloque de terminales de 15A para conexión eléctrica. |
| 25 | Relé del ventilador de techo 5A |
| 26 | 7.5A Señal especial, fabricante de carrocerías de cabina. |
| 27 | Ventana trasera con calefacción 30A |
| F55/4 | |
| 28 | 15/30A Puerta corredera izquierda; |
| Puerta corredera eléctrica a la izquierda. | |
| 29 | 15/30A Puerta corredera derecha; |
| Puerta corredera eléctrica derecha. | |
| 30 | Unidad de interruptor de antena 5A |
| 31 | Transmisión automática 7.5A |
| 32 | Transmisión automática 10A |
| 33 | 30A servofreno |
| 34 | Relé de sirena 15/30A; Preparándose para una casa móvil. |
| 35 | 15/30A Luz intermitente con sirena; |
| 30A Preparación para una autocaravana. | |
| 36 | 30A Preparación para una autocaravana |
| F55/5 | |
| 37 | Paso eléctrico 10A izquierda |
| 38 | Reposapiés eléctrico 10A derecho |
| 39 | 5A Zumbador de advertencia; |
| Escalón eléctrico, derecha e izquierda. | |
| 40 | Transmisión automática de 10 A (NAT2) |
| 41 | 5A Terminal 15 señal especial |
| 42 | 5A Cámara de visión trasera (RVC); |
| Espejo interior con monitor para visión trasera. | |
| 4 3 | Toma de corriente de 15 A, cabina |
| 44 | Toma de corriente de 15 A, pilar D, izquierda |
| 45 | Receptáculo de alimentación de 15 A, pilar D, derecho |
| F55/6 | |
| 51 | Puerto USB 5/7,5A, izquierdo |
| 52 | Puerto USB 5/7,5A, derecho |

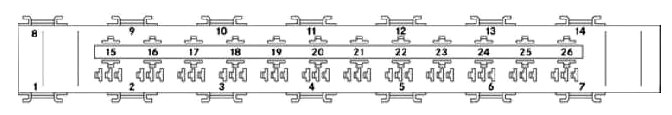

Esquema relés Mercedes Sprinter 3
Instalado debajo del asiento del conductor.
Esquema
Objetivo
| 1 | parabrisas calefactable |
| 2 | Terminal 15 |
| 3 | Ventana trasera con calefacción |
| 4 | Enchufes traseros |
| 5 | Luz interior |
| 6 | No utilizado |
| 7 | No utilizado |
| 8 | No utilizado |
| 9 | No utilizado |
| 10 | No utilizado |
| 11 | No utilizado |
| 12 | No utilizado |
| 13 | No utilizado |
| 14 | No utilizado |
| — | Minirelé |
| 15 | limpiaparabrisas trasero derecho |
| 16 | Carcasa del bloque de terminales del fabricante |
| 17 | Interruptor, luz de advertencia de marcha atrás |
| 18 | ventilador de techo |
| 19 | Bomba de aceite adicional |
| 20 | Reposapiés eléctrico derecho 1 |
| 21 | Reposapiés eléctrico derecho 2 |
| 22 | Escalón eléctrico izquierda 1 |
| 23 | Escalón eléctrico izquierda 2 |
| 24 | queso |
| 25 | Luz intermitente con sirena. |
| 26 | ascensor de carga |

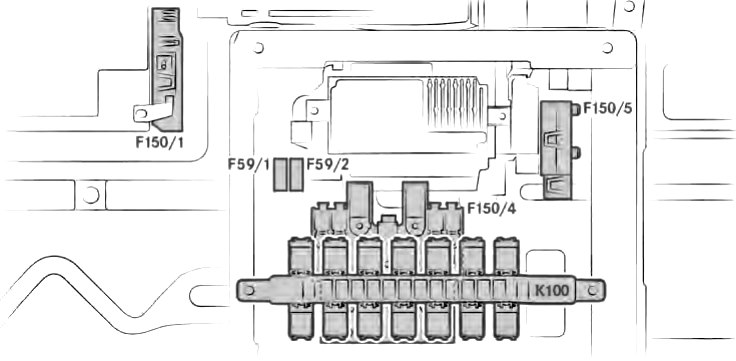

Un bloque de fusibles de potencia hecho en forma de fusible está instalado en el terminal positivo de la batería.
Esquema
Descodificación
| F150/1 (MFB-1) | |
| 1 | Sensor de batería |
| 2 | No asignado |
| 3 | Caja de fusibles principal (MFB-2) |
| 4 | Centro de Distribución de Energía 50A, Terminal 30 (F30-1 – F30-6) |
| 5 | Calentador PTC auxiliar de 125A |
| F150/4 (MFB-2) | |
| 1 | 125A Terminal 30T, bloque de fusibles, base del asiento del conductor (F55/1-F55/6) |
| 2 | 125A control eléctrico |
| 3 | Generador 300A |
| 4 | Generador 400A |
| 5 | Centro de distribución de energía (PDC) 175A, FB-P |
| 6 | Etapa de salida de filamento de 80 A (GZE) |
| 7 | Ventilador de radiador 40/70/80A (no para OM654); |
| Ventilador del radiador del motor; | |
| Ventilador del radiador (no para OM654). | |
| 8 | Fusibles principales para autocaravana 100A |
| 9 | No asignado |
| 10 | 25/50/100A Aire acondicionado trasero |
| 11 | 100/150A Batería adicional/relé de corte de batería; |
| Retardador sin batería adicional. | |
| 12 | Suspensión neumática 40A (LFA) |
| 13 | Parabrisas calefactable 80A |
| F150/5 (MFB-ZB) | |
| 1 | Retardador 100A |
| 2 | 250A Plataforma elevadora / volquete (preparación) |
| 3 | batería adicional |
| 4 | Relé de corte de batería 150A |
| 5 | Enchufe 60A, convertidor |
| 6 | 25A Calefacción adicional |
| F59/1 y F59/2 | |
| 1 | Parabrisas calefactable 40A |
| 2 | 40A Parabrisas calefactable derecho |
Si sabes cómo mejorar el material, escribe en los comentarios.
