Mercedes-Benz Vito Viano W639 Clase V representa la segunda generación de la gama Mercedes Vito con la denominación 639 y se fabricó en los años 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 y 2014. Durante este tiempo, el modelo fue actualizado. En este artículo presentaremos una descripción de los fusibles y relés de la Mercedes Vito 639 con diagramas de bloques y su ubicación. Tenga en cuenta el fusible del encendedor de cigarrillos.
El diseño de los bloques y la finalidad de los elementos que contienen pueden diferir de los presentados y depender del año de fabricación y del nivel de equipamiento eléctrico.
Contents
Bloque debajo del capó Vito W639

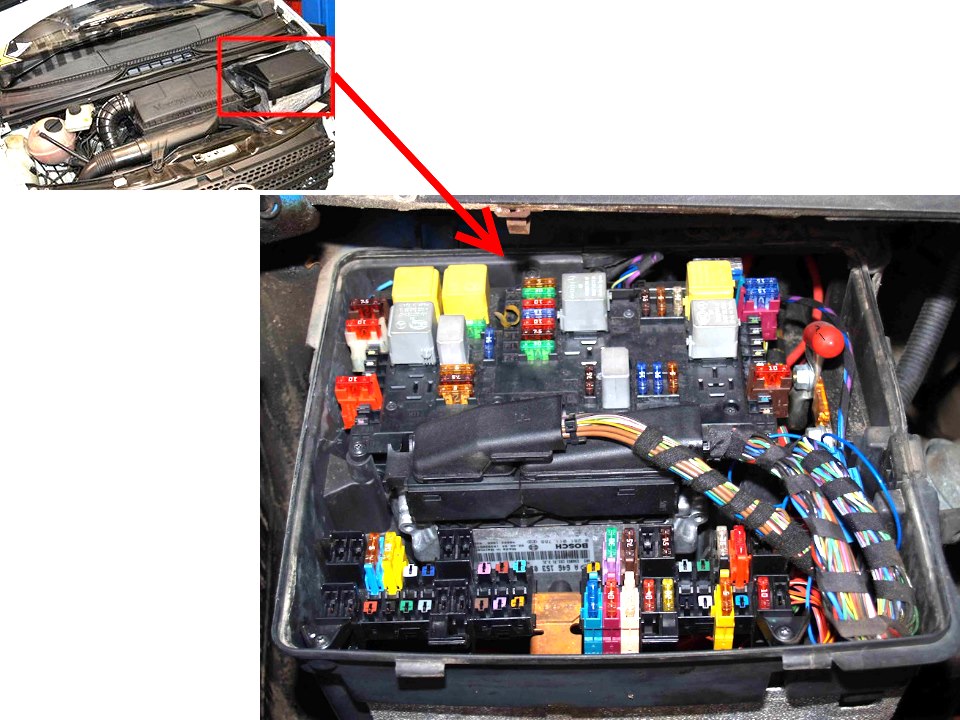

Debajo del capó, la caja de fusibles principal está ubicada a la izquierda o derecha del compartimiento del motor, detrás de la cubierta protectora y consta de varias secciones.

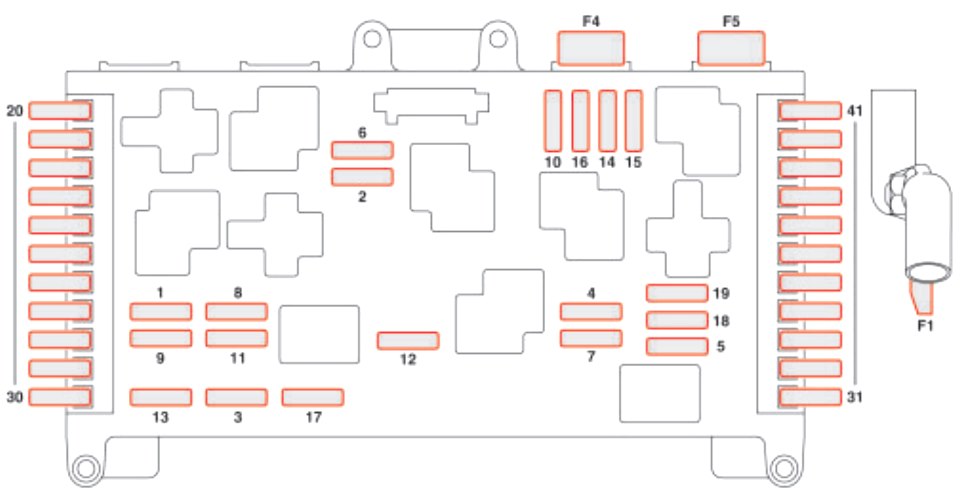

Sección superior de grava
Esquema
Descripción
| 1 | Limpiaparabrisas 30A |
| 2 | Señal 15A |
| 3 | Interruptor de luz de freno 5A |
| 4 | Calefacción 7.5A |
| 5 | Conector de diagnóstico 5A, interruptor giratorio de luces, grupo de instrumentos |
| 6 | 5A Componentes del motor |
| 7 | 30A Limpiaparabrisas trasero |
| 8 | Terminal 10A 87 (1) |
| 9 | Terminal 15A 87 (2) |
| 10 | Terminal 10A 87 (3) |
| 11 | 7.5A Terminal del motor 30 Z |
| 12 | Ventana trasera con calefacción 30A |
| 13 | 7.5A Interruptor de encendido/panel de instrumentos |
| 14 | 7.5A Sistema de frenos |
| 15 | 5A Ajuste del nivel de los faros |
| 16 | Motor de arranque 25A |
| 17 | Bomba de combustible 15A |
| 18 | Encendedor de cigarrillos 15A /luz de guantera |
| 19 | Radio 5A |
| 20 | Bobinas de encendido 15A M112 |
| 20 | 5A diésel HFM |
| 21 | Transmisión automática 7.5A |
| 22 | Tacógrafo 7.5A |
| 23 | Unidad de control de airbag 10A |
| 24 | 5A espejo retrovisor |
| 25 | Unidad de control del remolque 5A |
| 26 | Relé de disparo 5A |
| 27 | 5A Terminal 15 fabricante de carrocería / equipo |
| 28 | Unidad de control de transmisión 10A |
| 29 | Asistente de arranque en pendiente 5A |
| 30 | Reservar |
| 31 | Señal 10F ATA |
| 32 | Conector VICS/teléfono móvil 5A |
| 33 | Airbag 10A, reconocimiento automático de asiento para niños |
| 34 | 5A Terminal 15 R fabricante de carrocería / equipo |
| 35 | Panel de control superior de 7,5 A. |
| 36 | 10A Ajuste lumbar (asiento) |
| 37 | Espejo de maquillaje iluminado 7.5A |
| 38 | Entretenimiento trasero de 7,5 A. |
| 39 | Reservar |
| 40 | Fusible de motor de 10 A (diésel) |
| 40 | Fusible del motor de 20 A (gasolina) |
| 41 | Fusible de motor de 10 A (diésel) |
| 41 | Fusible del motor de 20 A (gasolina) |
| F1 | 225A Terminal 30, sistema eléctrico, generador |
| F4 | Ventilador de aire acondicionado 60A (unidad de refrigeración) |
| F5 | Bomba de aire secundaria 40A |

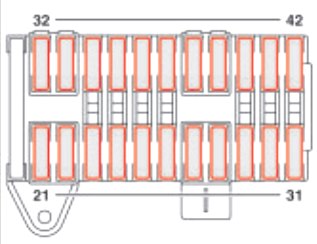

Sección inferior derecha
Esquema
Designación
| 21 | 5A Interruptor de luz y panel de control superior |
| 22 | Entretenimiento trasero de 7,5 A. |
| 23 | Luz interior 10A |
| 24 | 7,5/25A Panel de control superior y techo corredizo/inclinable |
| 25 | 25A Techo corredizo/abatible del compartimento trasero |
| 26 | 5A Calefactor auxiliar, radio |
| 27 | 7,5A Aire acondicionado en el compartimento delantero. |
| 28 | Toma de entretenimiento trasera de 15 A. |
| 29 | Módulo de control de teléfono móvil/cambiador de CD/micrófono de 7,5 A. |
| 30 | Controles de asiento con calefacción de 30 A. |
| 31 | Tacógrafo 5A |
| 32 | Puerta de enlace de diagnóstico 5A |
| 33 | Conector de diagnóstico 10A |
| 34 | Puerta de enlace de audio de 15 A. |
| 35 | Reservar |
| 36 | Sistema de limpieza de faros 30A |
| 37 | Alarma de batería ATA de 10 A |
| 38 | 20A Bloqueo de la columna de dirección |
| 39 | Ventilador del compartimento frontal de 40 A. |
Sección inferior izquierda
Esquema
Objetivo
| 21 | Toma 15A 12V en interior izquierdo |
| 22 | Toma de 15A 12V en el habitáculo, derecha |
| 23 | Toma de remolque 20A |
| 24 | Unidad de reconocimiento de remolque 25A |
| 25 | 30A Regulación del asiento del conductor |
| 26 | 30A Regulación del asiento del acompañante |
| 27 | Puerta corredera eléctrica 30A izquierda |
| 28 | Puerta corredera eléctrica derecha 30A |
| 29 | Ventilador del compartimento trasero 30A |
| 30 | Sistema de suspensión neumática 40A |
| 31 | Parktrónico 10A |
| 32 | 5A Sensor de presión de neumáticos |
| 33 | Sistema de audio de 25 A. |
| 34 | Unidad de control de teléfono móvil 5A / VICS, TV Booster |
| 35 | Unidad de control de calefacción autónoma 20A |
| 36 | Reservar |
| 37 | 5A Sistema de aire acondicionado trasero |
| 38 | Control de cámara COMAND 7.5A |
| 39 | Taxímetro regular 5A |
| 40 | Toma 15A 12V, trasera derecha |
| 41 | Unidad de control de intermitentes de techo 10A |
| 42 | Reservar |
Los fusibles número 21, 22 y 40 de 15 A son los responsables del funcionamiento del encendedor.

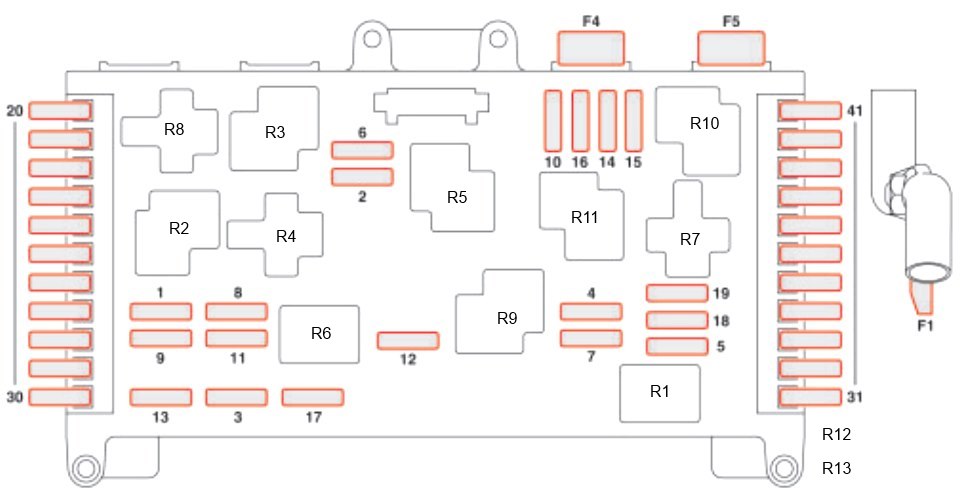

Esquema relés Mercedes-Benz Vito W639
Esquema
Descifrado
| R1 | Relé de bocina |
| R2 | Relé de limpiaparabrisas nº 1 |
| R3 | Relé de limpiaparabrisas nº2 |
| R4 | Relé de potencia; |
| Motor de control. | |
| R5 | Relé de arranque |
| R6 | Relé de la bomba de combustible |
| R7 | Relé de contacto 15R |
| R8 | Relé de contacto 15R |
| R9 | Relé de luneta trasera calefactable |
| R1 | Relé de contacto 15R |
| R11 | Relé de contacto 15R |
| R12 | Relé del lavafaros |
| R13 | Relé de la bomba de inyección de aire secundario |

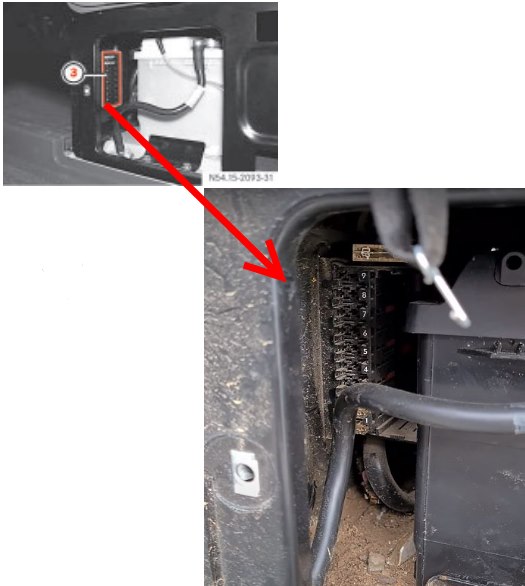

Caja de fusibles interior Mercedes W639
Está ubicado al costado del asiento del conductor.
Esquema
Descripción
| F6 | Módulo de adquisición y excitación de señales (SAM) / bloque de fusibles y relés (SRB) / unidad de control del motor, interruptor de encendido, grupo de instrumentos |
| 1 | 25A Unidad de control de puerta izquierda |
| 2 | 25A Unidad de control de puerta derecha |
| 3 | Unidad de control 25A para módulo especial parametrizable |
| Reserva (para China) | |
| 4 | Unidad de control 25A para módulo especial parametrizable |
| Reserva (para China) | |
| 5 | Toma de corriente de 15A 12V en el marco del asiento del pasajero delantero |
| Reserva (para China) | |
| 6 | Repuesto |
| Equipamiento adicional para coche de viaje/minivan [1] | |
| 7 | Repuesto |
| 8 | Repuesto |
| Equipamiento adicional para coche de viaje/minivan [1] | |
| 9 | Repuesto |
| Equipamiento adicional para coche de viaje/minivan [1] | |
| 10 | Repuesto |
| 11 | Repuesto |
| 12 | Repuesto |
| 13 | Receptor radio 15/20A / Sistema COMMAND / 1ª y 2ª toma DIN |
| 14 | Sistema de entretenimiento trasero/equipamiento de teléfono móvil de 7,5 A |
| 15 | Tacógrafo 5A / Interfaz multimedia |
| 16 | Sistema de altavoces 25A |
| 17 | Taxímetro 5A |
| 18 | 25A Panel de control del techo/techo corredizo |
Y si tienes algo que añadir, escríbelo en los comentarios.
