El Nissan Leaf es uno de los primeros coches eléctricos de producción de Nissan. Se produjo en 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 (primera generación). Y en 2018, 2019, 2020, 2021, 2022, 2023, 2024: segunda generación. En este material presentaremos una descripción de los fusibles y relés del Nissan Leaf con diagramas de bloques, sus fotografías y ubicaciones. Por separado, observamos el fusible responsable del encendedor.
Dependiendo de la configuración y la región de entrega, son posibles diferentes diseños y colocación de bloques. Si tiene algún problema, comuníquese con su distribuidor.
Contents
Caja de fusibles interior Nissan Leaf
Caja de fusibles y relés

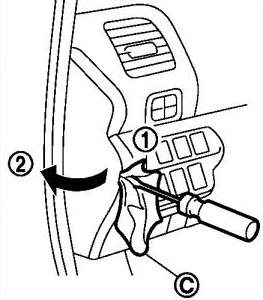

Está ubicado detrás de la cubierta protectora en el lado izquierdo del tablero. En la parte posterior de la portada habrá un diagrama actual que describe el propósito.

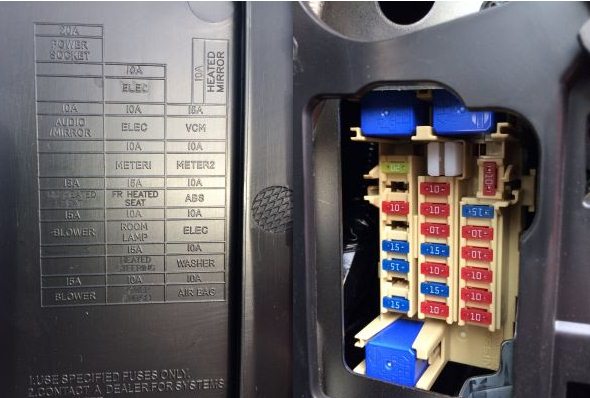

Foto – diagrama

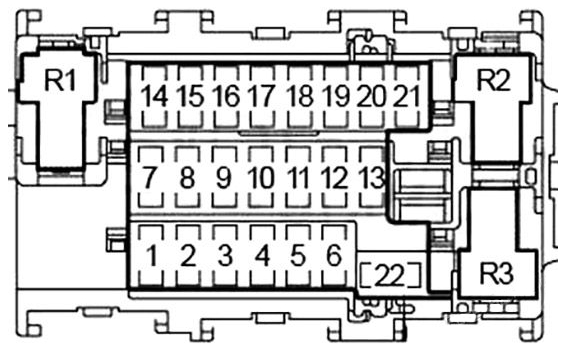

Esquema
Descripción
| 1 | Módulo de sensor de diagnóstico de airbag 10A, módulo de control del sistema de clasificación de ocupantes (OCS), indicador de desactivación del airbag del pasajero, módulo de control de sonido para peatones (VSP) del vehículo, lámpara de advertencia de VSP, lámpara de apagado de VSP |
| 2 | Interruptor combinado de 10 A (bomba de limpiaparabrisas/lavadora) |
| 3 | Unidad de control telemático (TCU) de 10 A, unidad de control AV, interruptor de freno/ASCD, interruptor de freno, unidad de control y accionamiento ABS, espejo interior con atenuación automática, transmisor HomeLink integrado, conector de enlace de datos, control de nivelación de faros con motor eléctrico izquierdo/derecho, alimentación automática A/C, módulo de control del freno de estacionamiento eléctrico, módulo de control de la dirección asistida electrónica (EPS), cargador de a bordo, módulo de control del vehículo (VCM), módulo de control Bluetooth, control del monitor de visión periférica |
| 4 | 10A Sensor de ángulo de dirección, unidad de control y accionamiento ABS |
| 5 | Instrumento combinado de 10 A, zumbador, módulo de control de faros LED, módulo de control de sonido para peatones del vehículo (VSP) |
| 6 | Módulo de control de cambios eléctrico de 15 A (2011-2012), Módulo de control del vehículo (VCM) (2013-2015) |
| 7 | Receptor de entrada remota sin llave de 10 A, interruptor de encendido, módulo de control de la carrocería (BCM), lámparas/iluminación interior, monitor de seguridad, monitor de presión de neumáticos |
| 8 | Relé del volante calefactable 15A |
| 9 | Módulo de control de carrocería (BCM) de 10 A, módulo de panel solar, luz/iluminación interior, lámpara del maletero, control automático de luces, elevalunas eléctricos, sistema de monitoreo de seguridad, sistema de monitoreo de presión de neumáticos, limpiaparabrisas/lavaparabrisas trasero, señales de giro y señales de peligro |
| 10 | Relé de calefacción del asiento 15A |
| 11 | 10A Instrumento combinado, zumbador, indicador de estado de carga, unidad de control de sonido de aproximación de vehículo para peatones (VSP) |
| 12 | Interruptor de luz de freno de 10 A, módulo de control de cambios eléctrico, indicador de cambios, respaldo, interruptor de bloqueo del conector de carga (2013-2015) |
| 13 | Zumbador de advertencia de llave inteligente de 10 A, módulo de control de la carrocería (BCM), espejo interior con atenuación automática, transmisor HomeLink incorporado, módulo de control del vehículo (VCM), interruptor de carga inmediata, conector de enlace de datos, refuerzo de aire acondicionado automático |
| 14 | Motor de ventilador 15A, transistor de potencia |
| 15 | – |
| 16 | Motor de ventilador 15A, transistor de potencia |
| 17 | 15A Relé de calefacción del asiento trasero |
| 18 | Módulo de control del freno de estacionamiento eléctrico 10A, interruptor del freno de estacionamiento |
| 19 | Unidad de control telemático (TCU) 10A, interruptor multifunción, unidad de control AV, control remoto de espejo, unidad de control Bluetooth (2014-2015) |
| 20 | – |
| 21 | Encendedor de cigarrillos 20A, enchufe |
| 22 | Retrovisor exterior calefactable 10A |
| Relé | |
| R1 | Ventilador calefactor nº 1 |
| R2 | Accesorio |
| R3 | Encendido nº 2 |
El fusible designado como Power Socket para 20A, número 21, es el responsable del encendedor.
Caja de fusibles del capó Nissan Leaf

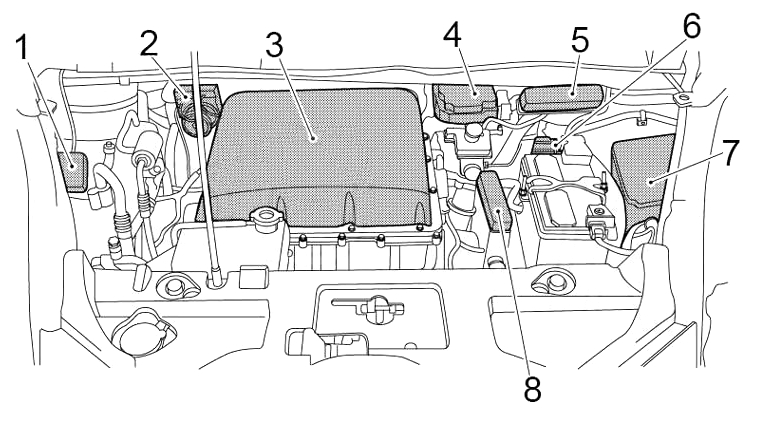

Disposición general de bloques.
Designación
- Bloque de fusibles nº 2
- Accionamiento ABS y unidad eléctrica.
- Módulo de suministro de energía (PDM) / Inversor de control de tracción / Control de tracción
- Freno eléctrico inteligente (EDIB)
- bloque de relevo
- Caja de fusibles de potencia
- Bloque de fusibles nº 1
- Bloque de fusibles nº 3
Bloque de fusibles nº 1

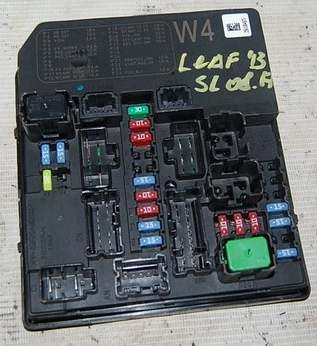

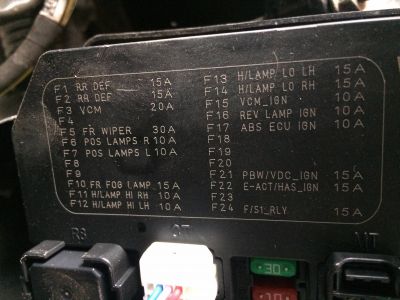

Ejemplo de foto
Verifique la designación de elementos con sus diagramas.

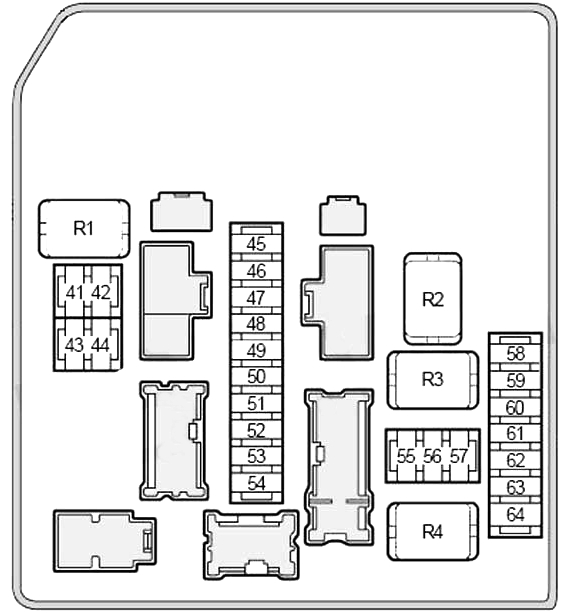

Esquema
Designación
| 41 | 15A Relé de luneta trasera con calefacción, fusible: “22” |
| 42 | 15A Relé de luneta trasera con calefacción, fusible: “22” |
| 43 | Controlador de batería de iones de litio de 20 A (LBC), módulo de control del vehículo (VCM), relé SSOFF, aire acondicionado (A/C), amplificador de antena del sistema antirrobo Nissan (NATS), relé de bloqueo del conector de carga (’13-’15) , Puerto de luz indicadora del cargador (’13-’15), relé de accionamiento de apertura de la cubierta del puerto de carga |
| 44 | – |
| 45 | Relé del limpiaparabrisas delantero 30A |
| 46 | 10A Luz combinada trasera izquierda (cola, marcador lateral) |
| 47 | 10A Luz combinada trasera derecha (cola, marcador lateral), luces de marcador delanteras, luces de marcador laterales delanteras, luces de matrícula, iluminación del panel, lámpara de guantera |
| 48 | – |
| 49 | – |
| 50 | 15A Luces antiniebla delanteras |
| 51 | 10A Faro derecho (luz larga) |
| 52 | 10A Faro izquierdo (luz alta) |
| 53 | 15A Faro izquierdo (luz de cruce), módulo de control de faros LED |
| 54 | 15A Faro derecho (luz de cruce), módulo de control de faros LED |
| 55 | Controlador de batería de iones de litio (LBC) de 10 A, módulo de control del vehículo (VCM), inversor del motor de tracción |
| 56 | Relé de luz de marcha atrás de 10 A, módulo de control AV, módulo de control del vehículo (VCM), unidad de audio (’14-’15) |
| 57 | Módulo de suministro de energía (PDM) de 10 A, controlador de batería de iones de litio (LBC) |
| 58 | – |
| 59 | – |
| 60 | – |
| 61 | Módulo de control de cambio eléctrico 15A |
| 62 | Interruptor de encendido de 15 A, freno inteligente de accionamiento eléctrico (EDIB) |
| 63 | – |
| 64 | Relé F/S de 15 A (relé CHG F/S, módulo de control del vehículo (VCM)) |
| Relé | |
| R1 | Ventana trasera |
| R2 | – |
| R3 | – |
| R4 | Encendido nº 1 |
Bloque de fusibles nº 2
Este bloque de relés suele instalarse en el lado derecho del compartimento del motor.

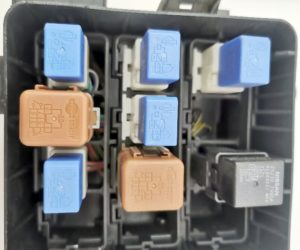

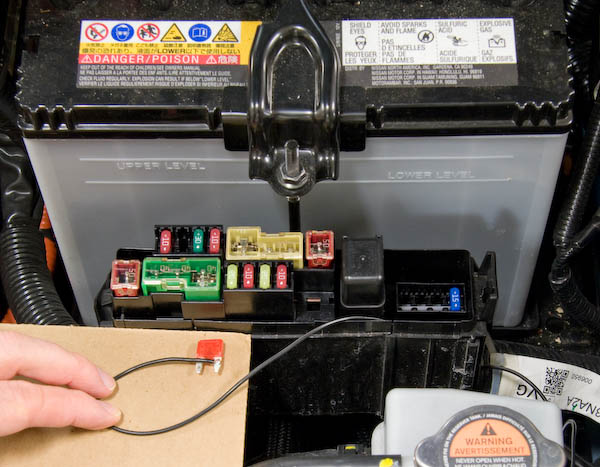

Ejemplo de foto

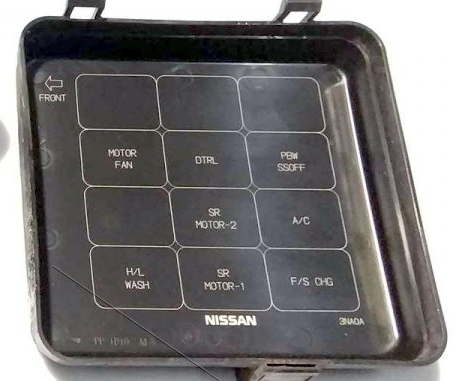

Diagrama de ejemplo de la portada del bloque.

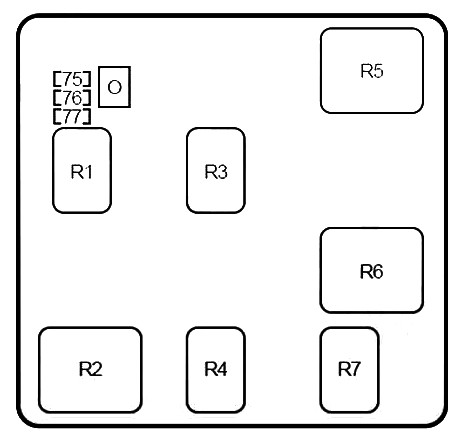

Esquema
Descodificación
| 75 | 15A ’13–’15: Freno eléctrico inteligente (EDIB) |
| 76 | 10A ’13-’15: Módulo de suministro de energía (PDM) |
| 77 | 20A ’13–’15: interruptor de la lámpara de freno, módulo de control del vehículo (VCM), controlador de batería de iones de litio (LBC), amplificador de antena del sistema antirrobo de Nissan (NATS). |
| O | 40 Activador de aparcamiento A |
| Relé | |
| R1 | Toma de corriente |
| R2 | Actuador de estacionamiento |
| R3 | Cambio F/S – Carga F/S |
| R4 | Unidad de apertura de la cubierta del puerto de carga |
| R5 | Ventilador |
| R6 | A/C – Aire acondicionado |
| R7 | Luz diurna n.° 1 – Luz diurna n.° 1 |
Bloque de fusibles nº 3

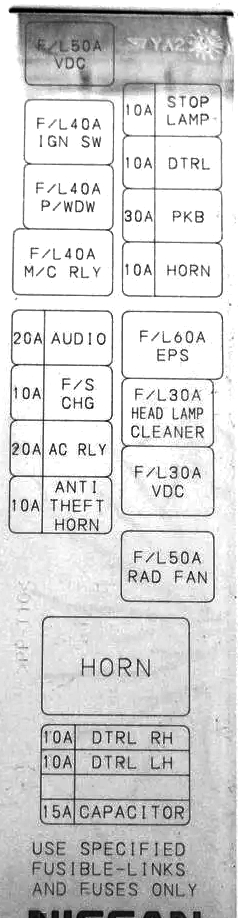

Foto del bloque
Descripción actual y propósito en el interior de la portada.
Ejemplo de circuito

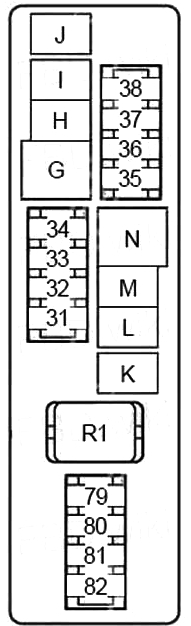

Esquema
Descripción
| 31 | Relé de bocina de seguridad para automóvil 10A |
| 32 | Relé de aire acondicionado (A/C) de 20 A (bomba de calefacción, compresor eléctrico, relé de ventilador (bobina), motor de compuerta de modo, motor de compuerta de mezcla de aire) |
| 33 | Relé CHG 10A F/S, módulo de suministro de energía (PDM), CC/CC, cargador integrado |
| 34 | 20A Unidad de control telemático (TCU), unidad de control AV, unidad de sistema de audio, unidad de control Bluetooth |
| 35 | Relé de bocina 10A |
| 36 | 30A ’11–’12: Módulo de control del freno de estacionamiento eléctrico |
| 20A ’13–’15: sistema de audio BOSE, sistema de navegación | |
| 37 | Relé de luces de circulación diurna 10A |
| 38 | Interruptor de luz de freno de 10 A, luces de freno, luz de freno alta, módulo de control de la carrocería (BCM), módulo de control de freno inteligente eléctrico (EDIB), lámpara del módulo de control del vehículo (VCM), monitor de seguridad, módulo de control de sonido de aproximación de vehículo para peatones (VSP) |
| 79 | – |
| 80 | – |
| 81 | – |
| 82 | Fuente de alimentación del freno de respaldo de 15 A, freno inteligente de accionamiento eléctrico (EDIB) |
| G | Relé M/C de 40 A (Fusibles: «71», «72», «73», «74»), Módulo de control del vehículo (VCM) |
| H | Módulo de control de carrocería (BCM) de 40 A, elevalunas eléctricos, sistema de gestión de seguridad, seguro eléctrico de puertas, sistema de control de presión de neumáticos, limpiaparabrisas/lavaparabrisas trasero, relé auxiliar (bobina), sistema de luces automático, señales de giro y luces de emergencia |
| I | 40A Relé de encendido (fusibles: “1”, “2”, “3”, “4”, “5”, “6”, “18”) |
| J | 50A Unidad de control de tracción y ABS (válvula) |
| K | Relé del ventilador de refrigeración 50A, módulo de control del ventilador de refrigeración |
| L | 30A Unidad de control de tracción y ABS (motor) |
| M | – |
| N | Unidad de control de dirección asistida electrónica (EPS) 60A |
| Relé | |
| R1 | Alerta |

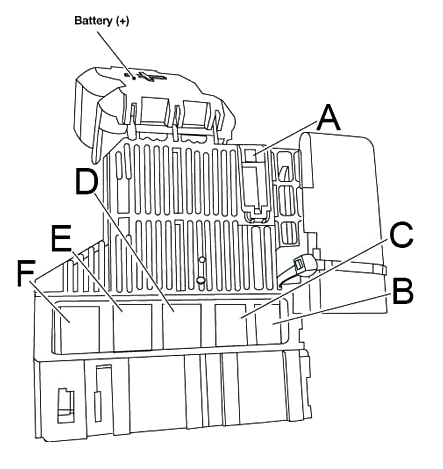

Bloque de fusibles de potencia
Esquema
Designación
| A | Módulo de suministro de energía (PDM) de 250 A, CC/CC, fusibles: «B», «C», «D», «E» |
| B | 100A Relé de luces de carretera (fusibles: “51”, “52”), relé de luces de cruce (fusibles: “53”, “54”), relé de luces traseras (fusibles: “46”, “47”), luz delantera Relé faros antiniebla (Fusible: «50»), Fusible: «G», «H», «I», «J», «K», «L», «N», «31», «32», » 33″ «, «34», «35», «36», «37», «38», «45» |
| C | Relé auxiliar 100A (fusibles: «19», «21»), relé ventilador (fusibles: «14», «16»), fusibles: «9», «43», «64», «82». |
| D | 80A Relé de encendido (relé del desempañador de la luneta trasera (bobina), relé del limpiaparabrisas delantero (bobina), fusibles: “55”, “56”, “61”, “62”), relé del limpiaparabrisas delantero (bobina), fusible: “O” , “7”, “8”, “9”, “10”, “11”, “12”, “13”, “17”, “41”, “42”, “43”, “64” , “ 75″, «76», «77» |
| Y | 100A Relé de luces de carretera (fusibles: “51”, “52”), relé de luces de cruce (fusibles: “53”, “54”), relé de luces traseras (fusibles: “46”, “47”), luz delantera Relé faros antiniebla (Fusible: «50») |
| F | Freno eléctrico inteligente de 60 A (EDIB) |
