Nissan Patrol es un SUV en toda regla, que se ha producido desde 1951 hasta la actualidad en 6 generaciones con diversas modificaciones y cambios. Todos ellos están unidos por características tales como ejes no divididos, motores de alto par y sin pretensiones y una carrocería potente.
La geografía de entrega de este vehículo es muy extensa. En algunos países también se le conoce como: Ford Maverick, Ebro Patrol, Nissan Seranza y en Japón Nissan Safari. Esta publicación proporcionará información que describe los fusibles y relés de los Nissan Patrol Y60, Y61 e Y62 (4.ª, 5.ª y 6.ª generación, respectivamente).
- Y60 – 4ta generación, años de producción 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 y 1997
- Y61 – 5ta generación, años de producción 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 y 2013.
- Y62 – 6ta generación, años de producción 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 y hasta la fecha
Los diagramas de bloques, sus opciones de diseño y su ubicación pueden diferir y depender de la región de entrega, el año de fabricación y el equipamiento del vehículo. Comprueba la descripción con la tuya en la portada de los bloques. Al final del artículo se proporciona una traducción de la tarea al ruso.
- Nissan Patrol Y60
- Caja de fusibles interior Nissan Patrol 60
- Caja de fusibles del capó Nissan Patrol 60
- Nissan Patrol Y61
- Ubicacion caja de fusibles Nissan Patrol 61
- Caja de fusibles interior Nissan Patrol 61
- Caja de fusibles del capó Nissan Patrol 61
- Cuadro de luces o fusibles
- Bloques con relés
- Nissan Patrol Y63
- Caja de fusibles interior Nissan Patrol 63
- Caja de fusibles del capó Nissan Patrol 63
Nissan Patrol Y60
Caja de fusibles interior Nissan Patrol 60
La caja de fusibles para los modelos con volante a la derecha está ubicada en la esquina derecha del panel de instrumentos y para los modelos con volante a la izquierda, a la izquierda. Aquí también se encuentran los siguientes relés: ventilador de calefacción, accesorios auxiliares y encendido.

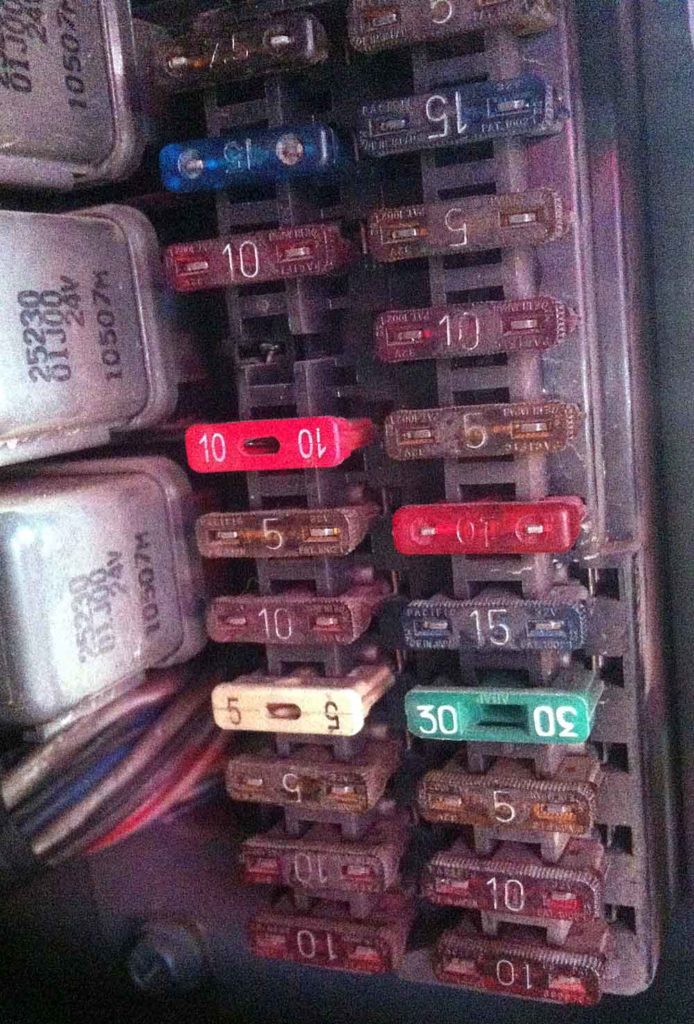

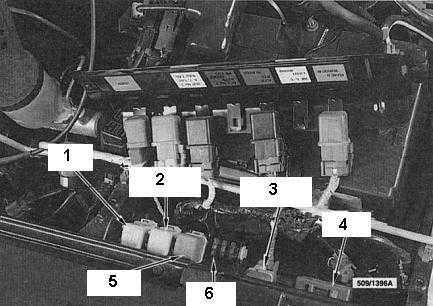

Foto de una de las opciones de bloque.

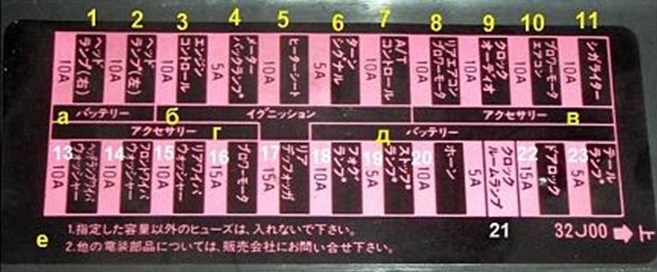

Diagrama con jeroglíficos (versión japonesa)
Descripción
- faro izquierdo
- faro derecho
- Controlador del motor
- Asientos con calefacción
- Señales de giro
- Controlador de transmisión automática
- Motor de accionamiento del ventilador del calentador trasero
- Reloj, sistema de audio.
- Motor de accionamiento del ventilador del aire acondicionado
- Encendedor
- Limpiaparabrisas y lavaparabrisas
- Limpiaparabrisas y lavaparabrisas
- Limpiaparabrisas y lavaparabrisas traseros
- Motor del ventilador
- Ventana trasera
- Faros antiniebla
- Luces de freno
- señal de sonido
- Iluminación interior del reloj.
- Cerradura de la puerta
- Luces traseras
- una batería
- b – encendido
- c-accesorios
- g – accesorios
- d-batería
El fusible número 11 es responsable del encendedor, consulte con su diagrama.
Caja de fusibles del capó Nissan Patrol 60
Los fusibles y relés del sistema eléctrico se encuentran situados en distintos puntos del vehículo. Los relés para accesorios auxiliares, sistemas de encendido y calefacción se encuentran en la caja de fusibles. Otros relés están montados en una cubierta metálica cerca de la batería.
Diseño de retransmisión
Designación
- Relé de control EFI
- relé de la bomba de combustible
- relé del ventilador del radiador
- relé del limpiaparabrisas
- relé ESTACIONAMIENTO/PUNTO MUERTO
- fusible de la bomba de combustible
Foto de ejemplo de uno de los bloques.
El temporizador de bloqueo de la puerta, el disyuntor y el relé del elevalunas eléctrico están ubicados detrás de la guantera.
Nissan Patrol Y61

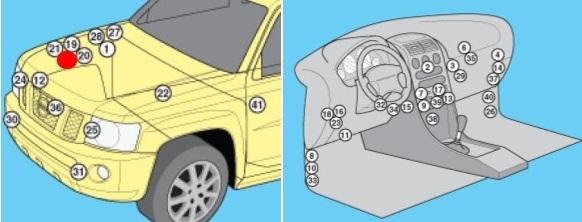

Ubicacion caja de fusibles Nissan Patrol 61
Esquema
Objetivo
| 1 | Unidad de control electrónico ABS |
| 2 | Unidad de control electrónico de aire acondicionado. |
| 3 | Unidad de control del motor del ventilador del aire acondicionado/calefacción |
| 4 | Relé de bocina antirrobo |
| 5 | batería acumulador |
| 6 | Unidad de control de cierre centralizado 1 |
| 7 | Unidad de control de cierre centralizado 2 |
| 8 | Relé de cierre centralizado |
| 9 | Relé de señal de giro |
| 10 | Unidad de control de control de velocidad (control de crucero) |
| 11 | Conector de diagnóstico (DLC) |
| 12 | Relé de iluminación diurna |
| 13 | Unidad de control de bloqueo del diferencial – detrás del tablero |
| 14 | Relé de ventana eléctrica |
| 15 | Unidad de control electrónico del motor |
| 16 | Relé de control del motor |
| 17 | Unidad de control de la bomba de combustible |
| 18 | Relé de la bomba de combustible |
| 19 | Caja de fusibles/relés, compartimento del motor 1 |
| 20 | Caja de fusibles/relés, compartimento del motor 2 |
| 21 | Caja de fusibles/relés, compartimento del motor 3 |
| 22 | Bloque de fusibles/relés, compartimento del motor Motor 4-TV48 con transmisión automática |
| 23 | Bloque de fusibles/relés.panel de instrumentos |
| 24 | Unidad de control de faros de xenón 1 |
| 25 | Unidad de control de faros de xenón 2 |
| 26 | Unidad de control de bujías de precalentamiento |
| 27 | Relé de bujía incandescente 1 |
| 28 | Relé de bujía incandescente 2 |
| 29 | Resistencia del motor del ventilador del calentador |
| 30 | Pitido 1 |
| 31 | Pitido 2 |
Caja de fusibles interior Nissan Patrol 61
Se encuentra a la izquierda debajo del tablero, detrás de la cubierta protectora.

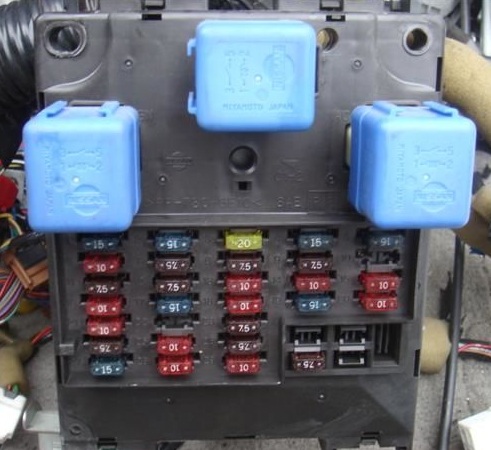

Ejemplo de foto

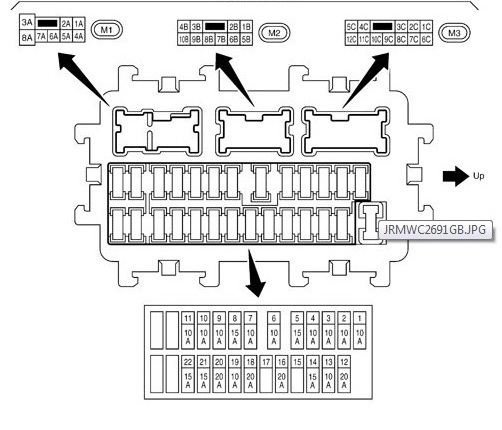

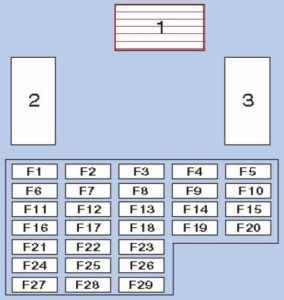

Esquema
Descodificación
| 1 | Relé del motor del ventilador del calentador |
| 2 | Relé de objetivo de encendido principal |
| 3 | Relé de encendido auxiliar |
| F1 | (15A) |
| F2 | (15A) |
| F3 | (20A) Limpia/lavaparabrisas |
| F4 | (15A) |
| F5 | (15A) |
| F6 | (10A/20A) |
| F7 | (7.5A) Sistema ABS/ESP |
| F8 | (7.5A) |
| F9 | (7.5A) |
| F10 | (10A) Sistema de audio |
| F11 | (7.5A) Señales de giro y luces de advertencia de peligro |
| F12 | (7.5A) |
| F13 | (15A) Encendedor |
| F14 | (10 A) |
| F15 | (10 A) |
| F16 | (10A) Sistema SRS |
| F17 | (15A) |
| F18 | (10A) Limpia/lavaparabrisas trasero |
| F19 | (15A) 2002: Lavafaros |
| F20 | (10 A) |
| F21 | (10A) Sistema de control del motor |
| F22 | (15A) |
| F23 | (7.5A) Espejos eléctricos |
| F24 | (7.5A) |
| F25 | (10 A) |
| F26 | (7.5A) |
| F27 | (15A) Bomba de cebado de combustible |
| F28 | (10 A) |
El fusible número 13 de 15 A es el responsable del encendedor.
Caja de fusibles del capó Nissan Patrol 61
Cuadro de luces o fusibles

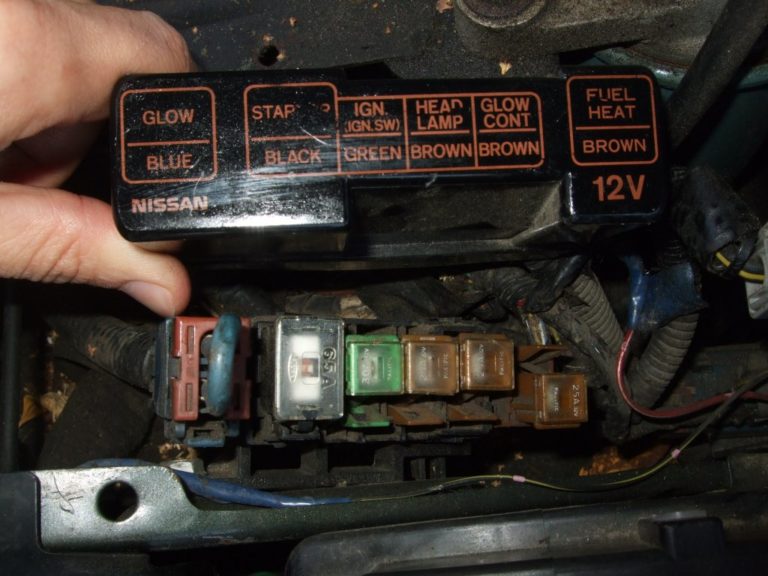

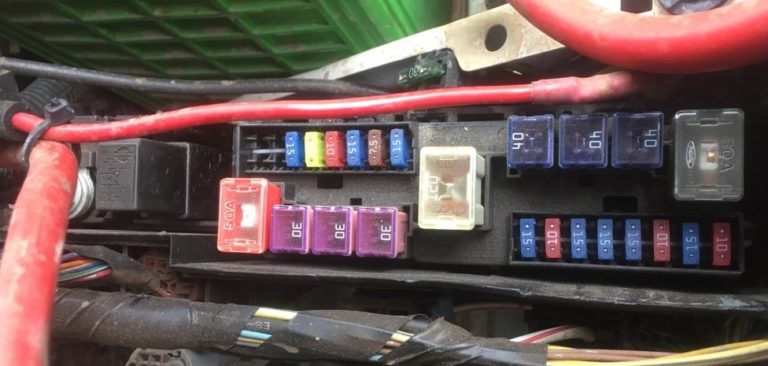

Foto

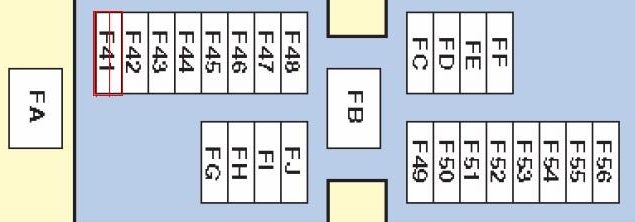

Esquema
Descripción
| PERO | (100A) Bujías incandescentes |
| pensión completa | (100A/120A) Generador |
| FC | (30A/40A) Motor del ventilador de refrigeración |
| FD | (30A/40A) |
| FE | (40A) |
| FF | (80A) 2002: Caja de fusibles/relés del panel de instrumentos |
| FG | (50A) |
| FH | (30A/40A) |
| SER | (30A) Sistema ABS/ESR |
| FJ | (30A) Circuitos del interruptor de encendido |
| F41 | (7,5 A/20 A) |
| F42 | (7,5 A/20 A) |
| F43 | (15A) |
| F44 | (20A) |
| F45 | (10A/15A) Parabrisas calefactable |
| F46 | (15A) Encendedor |
| F47 | (7.5A) Generador |
| F48 | (10A) Señales de giro y luces de advertencia de peligro |
| F49 | (7,5 A/10 A/15 A/20 A) |
| F50 | (7,5 A/10 A/20 A) |
| F51 | (15A) |
| F52 | (15A) |
| F53 | (15A) Luces antiniebla |
| F54 | (10 A) |
| F55 | (15A) 2002: Motor del ventilador de refrigeración |
| F56 | (10A) Sistema de audio |
Se pueden ubicar fusibles adicionales por separado: F61 – (15A) Calentador del parabrisas, F62 – No usado, F63 – (20A) Lavafaros, F64 – (10A) Sistema de audio.
Bloques con relés

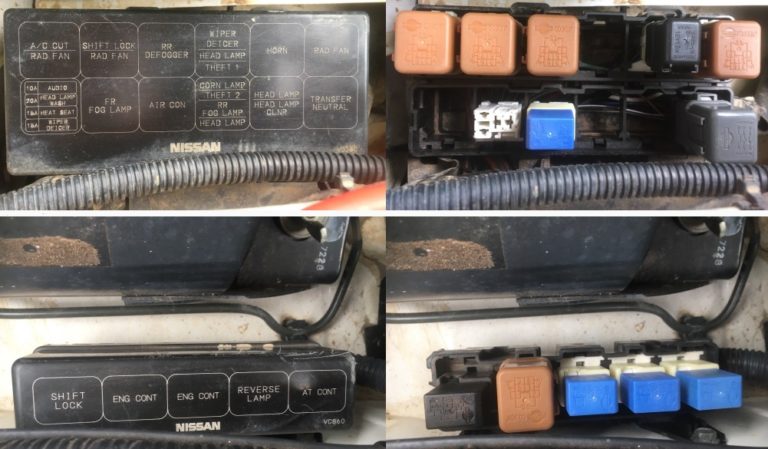

Foto

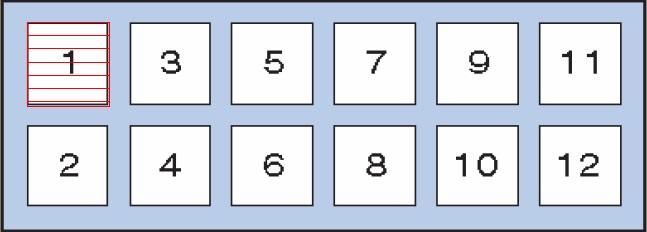

Esquema 1
Descripción
| 1 | |
| 2 | — |
| 3 | Diésel: Relé del sistema de control de la transmisión |
| 4 | Relé de luz antiniebla |
| 5 | Relé de desempañador de luneta trasera |
| 6 | Relé de aire acondicionado |
| 7 | |
| 8 | |
| 9 | Relé de bocina |
| 10 | |
| 11 | |
| 12 | Relé del sistema 4WD |
Esquema 2
Designaciones
- Relé de luz de marcha atrás
- Relé del módulo de control del acelerador
- Relé de prohibición de inicio (“PVN”)
Nissan Patrol Y63
Caja de fusibles interior Nissan Patrol 63

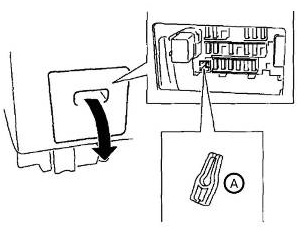

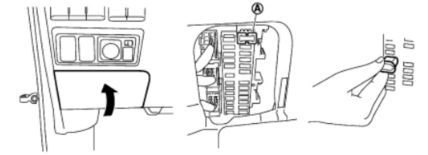

Ejemplo de acceso

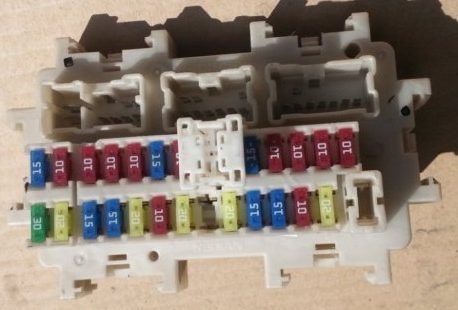

Foto
Esquema
El fusible número 12 a 20 A es el responsable del encendedor.
Descripción actual en la parte posterior de la funda protectora.
Caja de fusibles del capó Nissan Patrol 63
En el espacio del motor hay varios bloques con fusibles y relés.

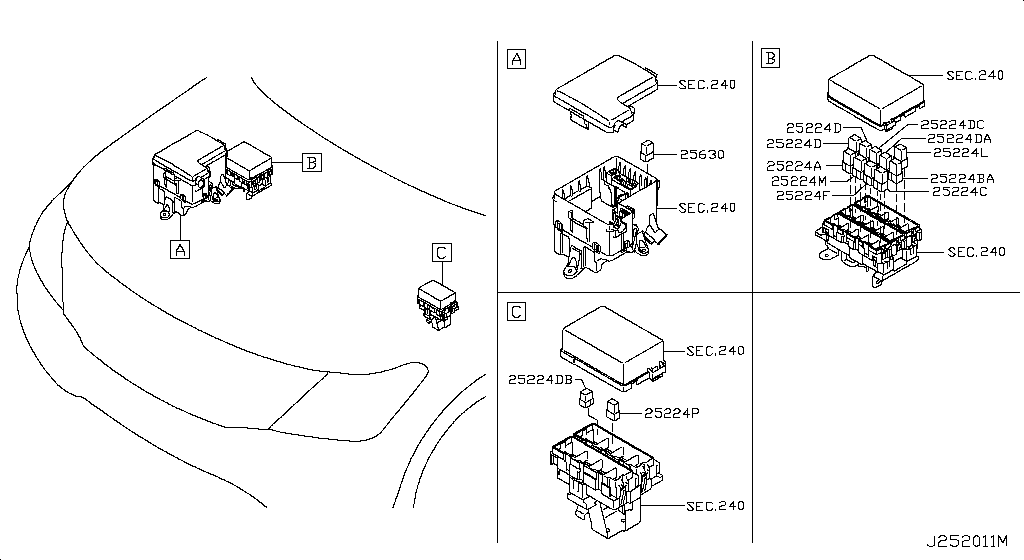

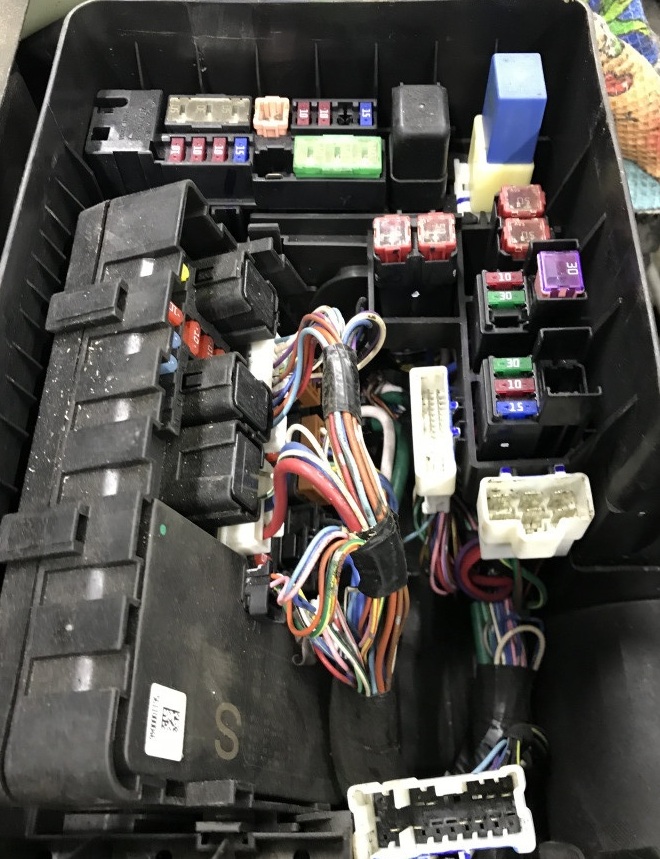

Foto(s)
La descripción de su modelo estará ubicada en la parte posterior de la cubierta protectora de los bloques.
Si tienes algo que añadir al material, estaremos encantados de ver tus comentarios.
