Nissan Note es una furgoneta subcompacta. La primera generación lleva el nombre de E11 y se fabricó en los años 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 y 2013. Durante este período, el coche fue rediseñado. La segunda generación del E12 se lanza en 2014, 2015, 2016, 2017, 2018, 2019, 2020. Presentamos para su referencia información sobre la ubicación de las principales unidades de control electrónico. Prestaremos especial atención a los fusibles y relés de los Nissan Note E11 y E12, mostraremos fotografías de los bloques y sus esquemas con decodificación.
El propósito de los elementos de sus bloques y su significado pueden diferir de los presentados. Comprueba la descripción con la tuya en la parte posterior de la funda protectora.
Nissan Note E11
Contents
- Caja de fusibles interior Nissan Note Е11
- Disposición general de las unidades de control.
- Caja de fusibles del capó Nissan Note Е11
- Disposición general de bloques.
- Cuadro de luces o fusibles
- Bloque de fusibles adicional
- Bloque de fusibles de potencia adicional
- Bloque de fusibles de potencia
- Caja de fusibles del capó Nissan Note E12
- Caja de fusibles Nissan Note E12
- Bloque de fusibles adicional
- Bloque de fusibles de potencia
Caja de fusibles interior Nissan Note Е11

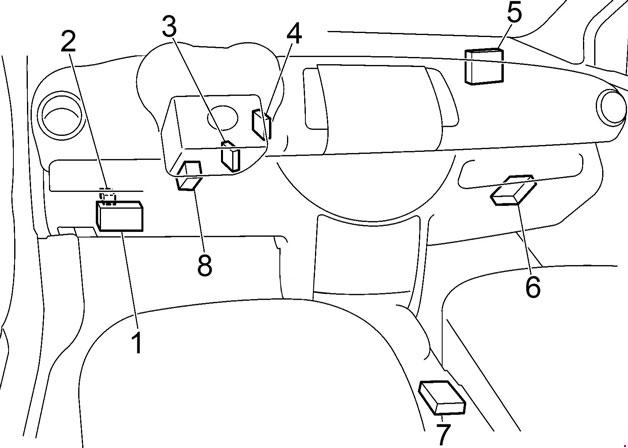

Disposición general de las unidades de control.
Esquema
Objetivo
- Caja de fusibles
- Relé de bloqueo de puerta (si está equipado con sistema inteligente de acceso a vehículos)
- Amplificador de antena del sistema antirrobo (NATS)
- Unidad de control para sistema inteligente de acceso de vehículos.
- Módulo electrónico de carrocería (BCM)
- Unidad de control de transmisión
- unidad de airbag
- unidad de control ESP

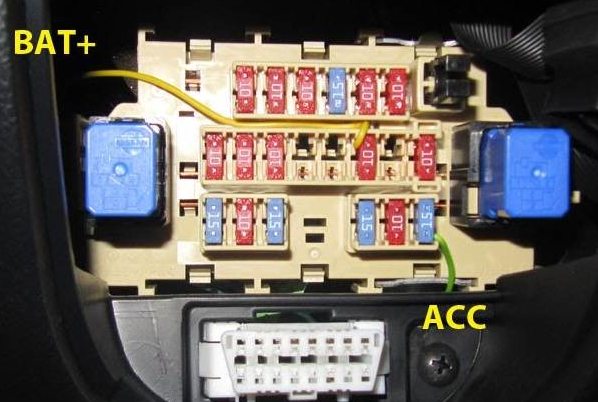

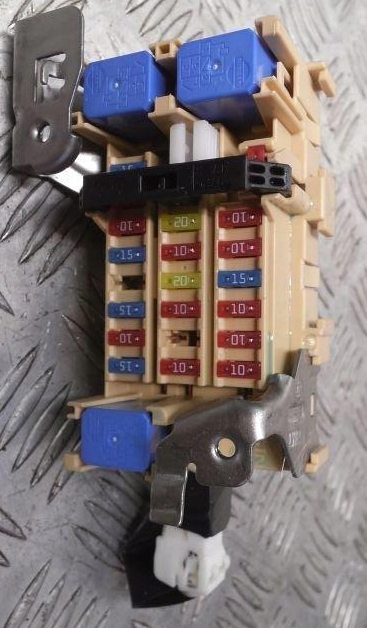

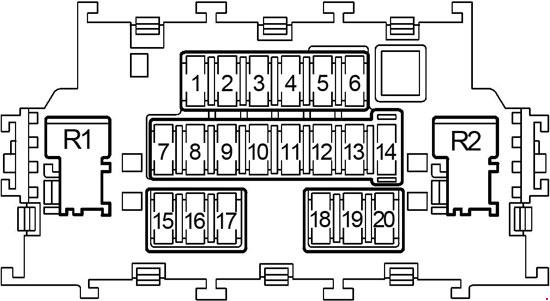

Está ubicado en el panel de instrumentos, a la izquierda detrás de la cubierta protectora.
Foto
Esquema
Descripción
Rompedores de circuito | |
| F1 | Sistema SRC de airbag 10A |
| F2 | 10A Accesorios, relé de encendido, relé de bomba de combustible, módulo electrónico de carrocería (BCM) |
| F3 | Indicadores de advertencia de 10 A, zumbador de advertencia, sistema de carga. |
| F4 | 15A Bomba lavaparabrisas y portón trasero |
| F5 | 15A Espejos exteriores calefactables |
| F6 | 10A Sistema antirrobo (NATS), Sistema de audio |
| F7 | Módulo electrónico de carrocería (BCM) de 10 A |
| F8 | 10A Cierre centralizado, mando a distancia |
| F9 | 10A Luces de freno, ABS, ESP, indicadores de advertencia |
| F10 | Reservar |
| F11 | Reservar |
| F12 | 10A Iluminación interior, mando a distancia, iluminación de fondo, iluminación del maletero, sensor de lluvia |
| F13 | Reservar |
| F14 | 10A Iluminación del panel de instrumentos, conector de diagnóstico (OBD II), sistema inteligente de acceso al vehículo, intermitentes |
| F15 | Ventilador calentador eléctrico 15A |
| F16 | Unidad de control de clima 10A |
| F17 | Ventilador calentador eléctrico 15A |
| F18 | Toma trasera 15A |
| F19 | Asientos calefactables 10A |
| F20 | Fusible de encendedor de cigarrillos, toma frontal de 15 A. |
Relé | |
| R11 | Relé del ventilador del calentador |
| R12 | Relé para equipamiento interior adicional |
El fusible número 20 de 15 A es responsable del encendedor de cigarrillos delantero.
Caja de fusibles del capó Nissan Note Е11

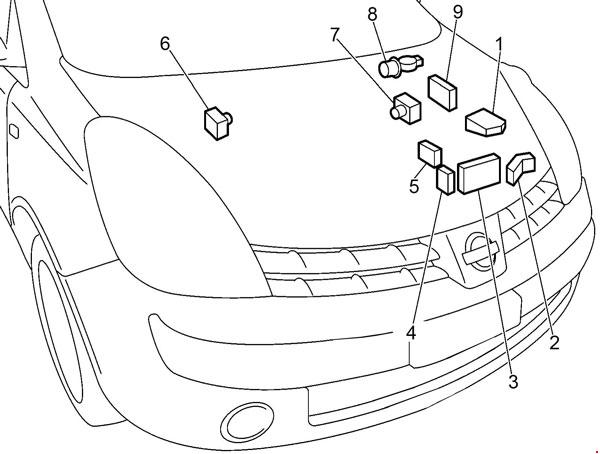

Disposición general de bloques.
Esquema
Designación
- Bloque de montaje de fusibles (IPDM E/R)
- Caja de relés (PTC)
- Bloque de fusibles adicional
- K9K : Bloque de fusibles de potencia adicional
- Bloque de fusibles de potencia
- LHD: unidad de control ABS
- RHD: unidad de control ABS
- Motor del limpiaparabrisas
- Módulo de control del motor (ECM)

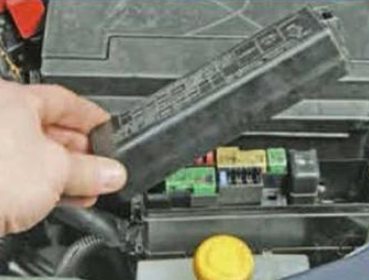

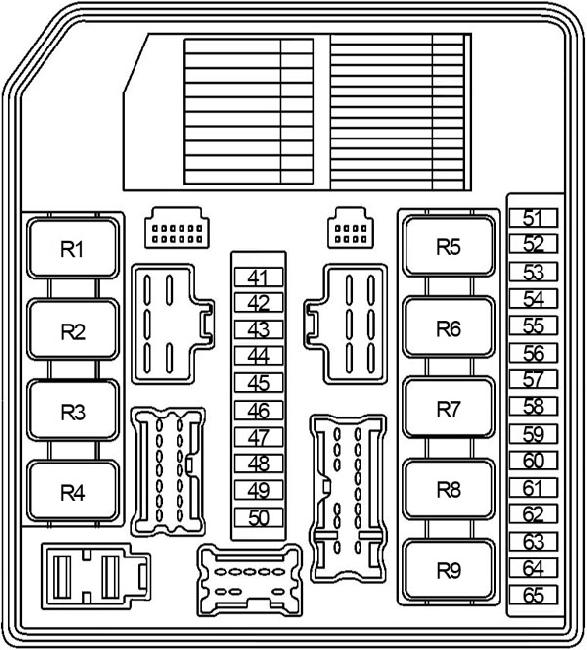

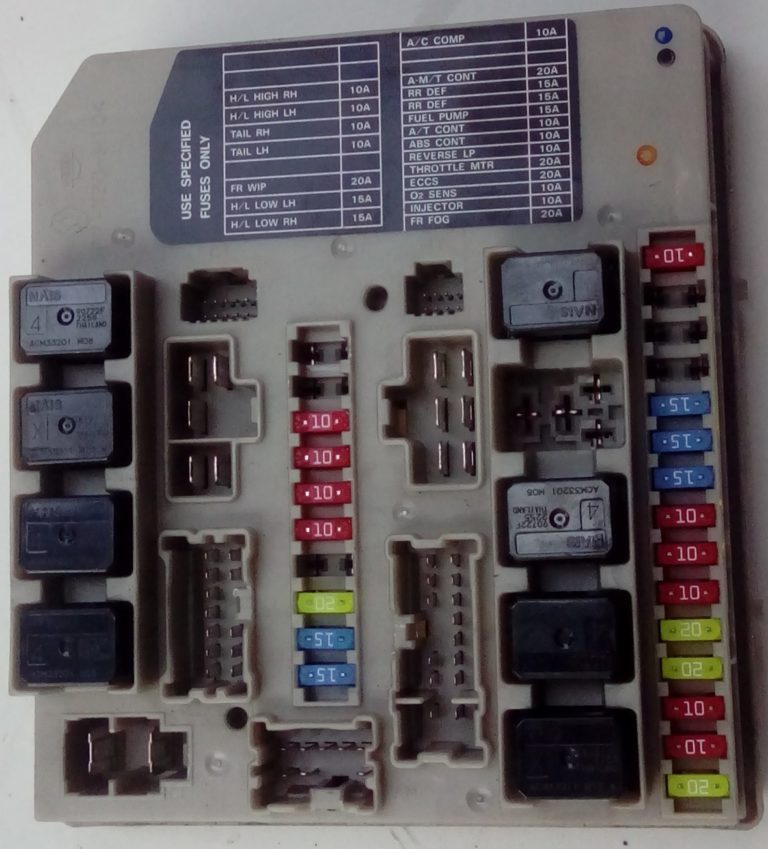

Cuadro de luces o fusibles
Foto
Esquema
Elementos de decodificación
| Rompedores de circuito | |
| 41 | – |
| 42 | – |
| 43 | 10A Luz alta derecha, luces de circulación diurna, sistema de iluminación automático |
| 44 | 10A Luz alta izquierda, luces de circulación diurna, sistema de iluminación automático |
| 45 | 10A Luz lateral en el lado derecho, sistema de iluminación automático, retroiluminación |
| 46 | 10A Luz de estacionamiento en el lado izquierdo, sistema de iluminación automático, retroiluminación, faros |
| 47 | – |
| 48 | 20A Limpiaparabrisas y lavaparabrisas |
| 49 | 15A Luz de cruce izquierda, luces de circulación diurna, sistema de iluminación automático. |
| 50 | 15A Luz de cruce derecha, luces de circulación diurna, sistema de iluminación automático |
| 51 | Embrague del compresor del aire acondicionado 10A |
| 52 | – |
| 53 | – |
| 54 | Unidad de control de transmisión automática 20A |
| 55 | 15A Luneta trasera con calefacción, fusible nº 5 (espejos con calefacción) |
| 56 | 15A Luneta trasera con calefacción, fusible nº 5 (espejos con calefacción) |
| 57 | Relé de bomba de combustible 15A |
| 58 | 10A Sensor de velocidad (transmisión automática), sensor de temperatura del aceite (transmisión automática), unidad de control de transmisión automática, sensor de rotación de turbina |
| 59 | 10А ABS, ESP |
| 60 | 10A Selector de transmisión automática, sistema de arranque, luces de marcha atrás, indicadores de transmisión automática, limpiaparabrisas y lavaparabrisas traseros |
| 61 | Relé del acelerador 20A |
| 62 | 20A Unidad de control del motor, sensor de flujo masivo de aire, sensor de posición del cigüeñal, sensor de posición del árbol de levas, válvula de purga del cartucho, sistema de encendido, válvula de admisión, sistema antirrobo, inyectores, accionamiento de suministro de combustible, válvula de turbina |
| 63 | 10A Sistema de inyección de combustible, sensor de oxígeno calentado delantero, sensor de oxígeno calentado trasero |
| 64 | Sistema de inyección de combustible 10A |
| 65 | Luz antiniebla delantera 20A |
| Relé | |
| R1 | 1) Luneta trasera con calefacción, 2) Luz de cruce |
| R2 | 1) Módulo de control del motor (ECM), 2) Luz de estacionamiento |
| R3 | 1) Luz baja, 2) Luz alta izquierda |
| R4 | 1) Luz antiniebla delantera, 2) Luz alta derecha |
| R5 | 1) Motor de arranque, 2) Embrague del compresor del A/C |
| R6 | Luz antiniebla delantera |
| R7 | 1) Ventilador de refrigeración (alta velocidad), 2) Limpiaparabrisas |
| R8 | 1) Ventilador de refrigeración (baja velocidad), 2) Ventilador de refrigeración (alta velocidad) |
| R9 | 1) Encendido, 2) Ventilador de refrigeración (baja velocidad) |

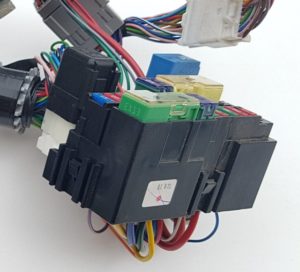

Bloque de fusibles adicional
Esquema
Objetivo
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | Sistema de audio 15A |
| 35 | Bocina 10A |
| 36 | Sistema de carga 10A |
| 37 | Luces de circulación diurna 10A |
| 38 | – |
| F | 40А ABS, ESP |
| G | Relé del ventilador de refrigeración de 40 A (alta velocidad), relé del ventilador de refrigeración (baja velocidad) |
| h | 40A interruptor de encendido |
| I | Calentador auxiliar (PTC) de 40 A. |
| j | 40A Elevalunas, módulo electrónico de carrocería (BCM) |
| k | 30А ABS, ESP |
| l | Limpiadores de faros 30A |
| M | Dirección asistida 60A |
| R1 | Luces de circulación diurna |
| R2 | señal de sonido |

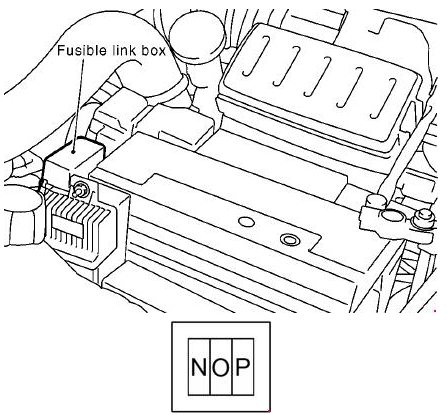

Bloque de fusibles de potencia adicional
- N 80A – Calentador auxiliar (PTC)
- O 60A – Bujías incandescentes
- P 80A – Calentador auxiliar (PTC)

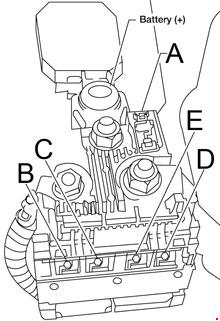

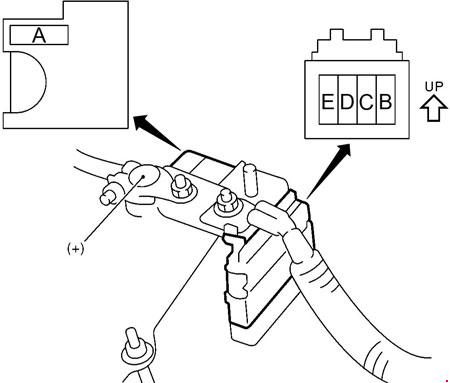

Bloque de fusibles de potencia
Ubicado en el circuito positivo de la batería.
- A – 80/140/250A – Sistema de carga, sistema de arranque, fusibles
- B – 80/100A – Fusibles
- C – 80A – Fusibles
- D – 60A – Relé de encendido, fusibles, relé de bomba de combustible
- E – 80A – Relé auxiliar, fusibles, relé del calentador
Nissan Note E12
La disposición general de los bloques es similar a la de la primera generación.
Caja de fusibles del capó Nissan Note E12

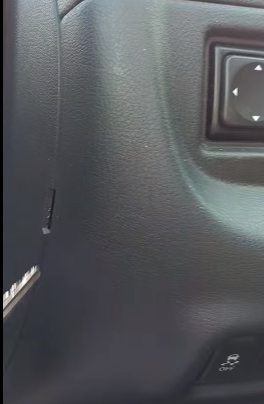

Está ubicado al final del panel de instrumentos, detrás de la cubierta lateral.
Foto

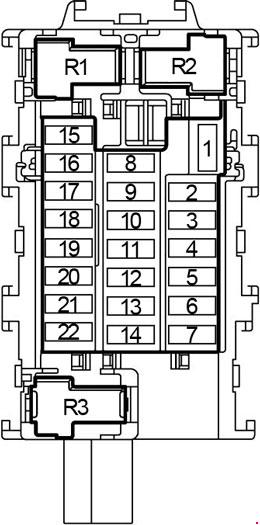

Esquema
Descripción
- 10A – Equipo eléctrico según esquema en el reverso de la tapa
- 10A – Equipo eléctrico según esquema en el reverso de la tapa
- 10A – Arandelas
- 10A – SRS, bolsas de aire
- 10A – Equipo eléctrico según esquema en el reverso de la tapa
- 20A
- 10A – Sistema de arranque, inteligente. llave
- 20A – Desempañador de ventana trasera, BCM
- 10A – Equipo eléctrico según esquema en el reverso de la tapa
- 15A – Encendedor de cigarrillos, toma frontal
- 10A – Espejos, Pantalla del sistema de audio
- 10A – Sistema de audio, Tablero
- 15A – Sistema de aire acondicionado
- 20A – Sistema de aire acondicionado
- 15A – Sistema de aire acondicionado
- R1 – relé eléctrico interior
- R2 – relé del sistema de encendido
- R3 – relé del ventilador
El fusible número 15 a 15 A es responsable del encendedor.

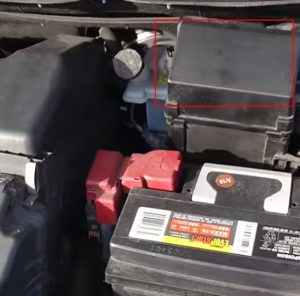

Caja de fusibles Nissan Note E12

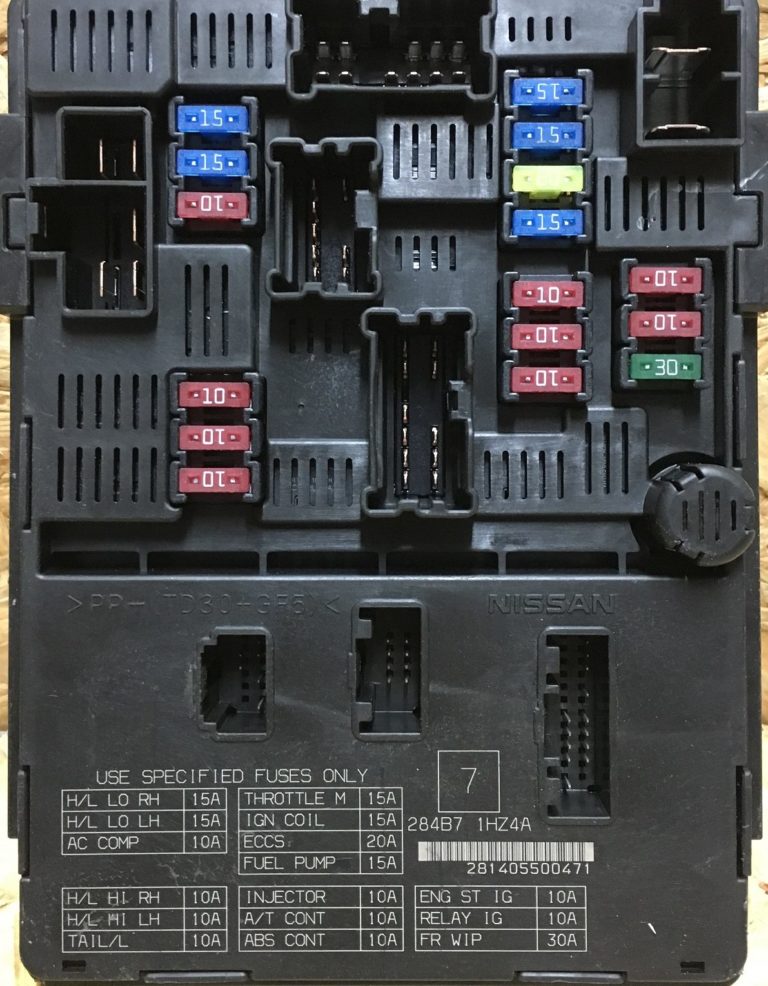

Cuadro de luces o fusibles
Foto

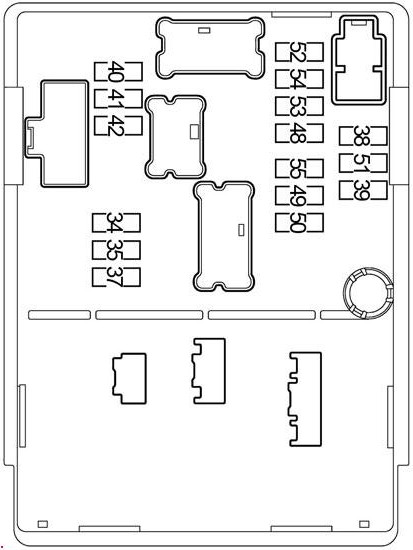

Esquema
Designación
| 34 | Faros delanteros 10A |
| 35 | Faros delanteros 10A |
| 37 | Lámparas 10A, dimensiones, sistema de aparcamiento. |
| 38 | – |
| 39 | Lavadora 30A |
| 40 | Luces de cruce de 15A |
| 41 | Luces de cruce de 15A |
| 42 | Relé de aire acondicionado de 10 A. |
| 48 | Relé de bomba de combustible 15A |
| 49 | Módulo de control de motor y carrocería de 10 A, sistema de llave inteligente, función de arranque del motor |
| 50 | Sistema de control de frenos 10A |
| 51 | Sistema de control del motor 10A |
| 52 | Relé de control del motor del acelerador 15A |
| 53 | Relé ECM de 20 A, sistema de gestión del motor, NVIS |
| 54 | Sistema de control del motor 15A |
| 55 | Sistema de control del motor 10A |
Bloque de fusibles adicional
Esquema
Objetivo
| 23 | |
| 24 | Sistema de carga 10A, bocina, sistema de llave inteligente, sistema de seguridad para automóvil |
| 25 | Sistema de control CVT 10A |
| 26 | |
| 27 | |
| 28 | |
| 29 | Sistema de audio 15A / Navegación 20A, pantalla del sistema de audio |
| 30 | Módulo de control de carrocería 10A, sistema de control de frenos, sistema de control del motor, sistema de llave inteligente |
| 31 | 15A Luz antiniebla delantera |
| F | Relé del ventilador de refrigeración 40A/50A |
| G | Módulo de control de carrocería de 40 A, sistema de luces de circulación diurna, luz antiniebla delantera, sistema de limpiaparabrisas y lavaparabrisas delanteros |
| h | 40A Sistema de arranque, relé de encendido |
| I | 40A |
| j | 60A Sistema de dirección asistida controlada electrónicamente |
| k | |
| l | Sistema de control de frenos 30A |
| M | Sistema de control de frenos 30A |
Bloque de fusibles de potencia
Ubicado en el terminal positivo de la batería.
- A – 120A – Generador
- B – 60A – Encendido, relés, fusibles
- C – 80A – Dispositivos auxiliares, relés, fusibles
- D – 100A – Fusibles
- E – 80A – Relé de lámpara, fusibles
