Nissan Terrano pertenece a la clase de los SUV. Este coche se está montando actualmente sobre la base del Renault Duster. Mostraremos fotografías de bloques de fusibles y relés de las tres generaciones de Nissan Terrano y sus diagramas con la designación de elementos. También destacaremos el fusible responsable del encendedor.
Atención, el número de elementos en los bloques depende del grado de equipamiento eléctrico de su coche. Verifique la descripción exacta con las marcas en la parte posterior de la cubierta.
Contents
- Nissan Terrano 1ra y 2da generación
- Caja de fusibles interior Nissan Terrano
- Opción 1
- Opción 2
- Caja de fusibles del capó Nissan Terrano
- Relé
- Nissan Terrano 3 generación
- Opción 1
- Caja de fusibles del capó Nissan Terrano
- Caja de fusibles interior Nissan Terrano
- Opcion 2
- Caja de fusibles del capó Nissan Terrano
- Caja de fusibles interior Nissan Terrano
Nissan Terrano 1ra y 2da generación
Esta sección presenta los bloques de fusibles y relés más populares para automóviles fabricados antes de 2013.
Caja de fusibles interior Nissan Terrano
Está ubicado en el panel de instrumentos detrás de la cubierta protectora cerca de la cremallera de dirección.

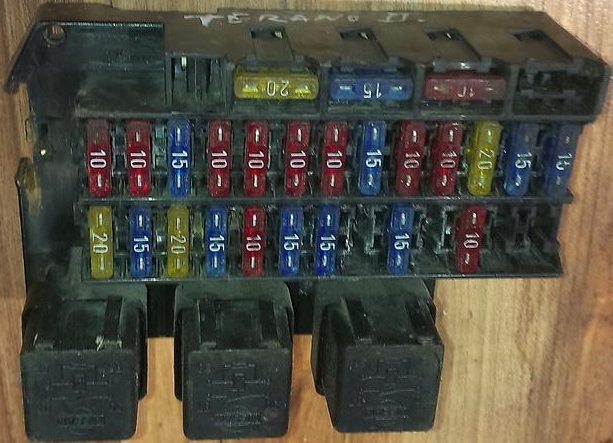

Opción 1
Foto

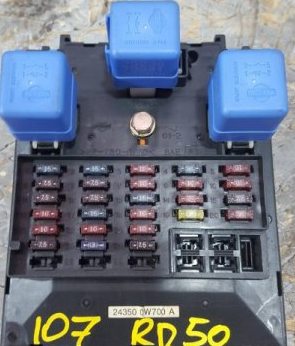

Opción 2
Foto

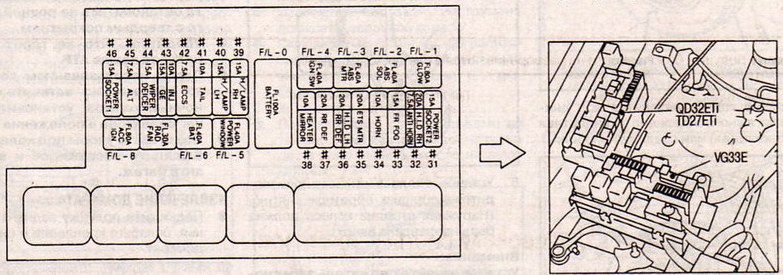

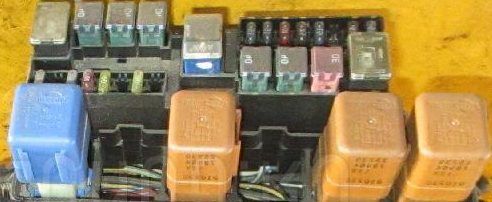

Caja de fusibles del capó Nissan Terrano
Estará ubicado cerca de la batería. La designación exacta se aplicará a su portada.
Ejemplo de foto
Esquema

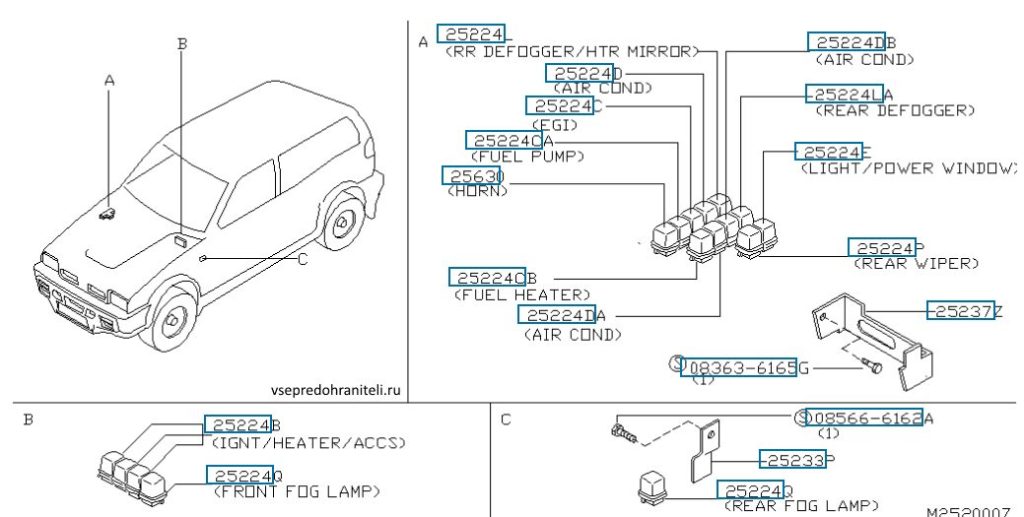

Relé
Los elementos de relé están ubicados tanto en el habitáculo como en el espacio del motor. Aquí tienes una opción.
Nissan Terrano 3 generación
Opción 1

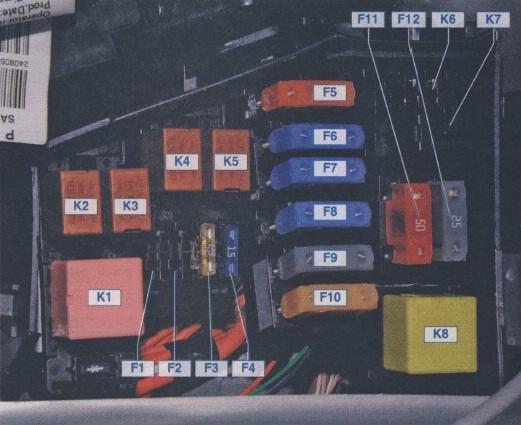

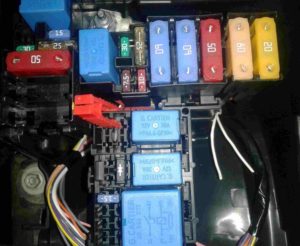

Caja de fusibles del capó Nissan Terrano
Está ubicado en el lado izquierdo, debajo de la cubierta protectora.
Foto general – diagrama
Descripción de fusibles
| F1 | No utilizado |
| F2 | No utilizado |
| F3 (25) | Cadenas: bomba de combustible y bobinas de encendido; Relé principal K5 del sistema de gestión del motor. |
| F4 (15) | Circuito de embrague electromagnético del compresor de aire acondicionado. |
| F5 (40) | Circuitos de alimentación: relé de cortocircuito del ventilador de refrigeración de baja velocidad |
| F6 (60) | Circuitos protegidos por fusibles F9, F10, F28, F29, F30, F31, F32, F36 del bloque de montaje 1 en el habitáculo. |
| F7 (60) | Circuitos protegidos por fusibles F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 del bloque de montaje en el habitáculo. |
| F8 (60) | Circuitos protegidos por fusibles F1, F2, F3, F4, F5, F11, F12 del bloque de montaje en el habitáculo. |
| F9 (25) | Circuitos bajo tensión en la posición S y A de la llave de contacto. |
| F10 (80) | Circuitos de potencia del relé del calentador eléctrico interior. |
| F11 (50) y F12 (25) | Circuitos de la unidad de control ABS |
Designación del relé
- K1 – Relé del ventilador de refrigeración de alta velocidad
- K2 – Relé del aire acondicionado
- Cortocircuito: relé del ventilador de refrigeración de baja velocidad
- K4 – Relé de bomba de combustible y bobina de encendido
- K5 – Relé principal del sistema de control del motor.
- K6 – No utilizado
- K7 – Relé de faros antiniebla. Si no está allí, los PTF no están instalados.
- K8 – Relé del ventilador del calentador
Otras versiones de este bloque.

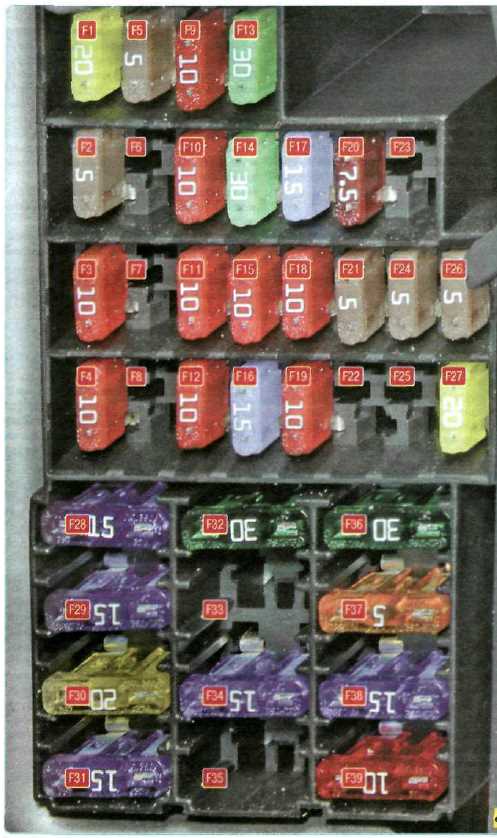

Caja de fusibles interior Nissan Terrano
Está situado al final del salpicadero, que cierra la puerta del conductor, detrás de la tapa.
Esquema
Transcripción
| F1 (20) | Cadenas: limpiaparabrisas; Bobinas del relé de calefacción del cristal del portón trasero |
| F2 (5) | Circuitos: alimentación del cuadro de instrumentos; devanados de relé K4 de la bomba de combustible y bobinas de encendido; la fuente de alimentación a la ECU del sistema de control del motor proviene del interruptor de encendido; |
| F3 (10) | Circuitos de luces de freno |
| F4 (10) | Cadenas: intermitentes; conector de diagnóstico del sistema de gestión del motor (pin 1); bobinas inmovilizadoras; bloque de conmutación |
| F5 (5) | Circuito de control del embrague electromagnético de la caja de cambios trasera |
| F6 | Reservar |
| F7 | Reservar |
| F8 | Reservar |
| F9 (10) | Circuito de luz de cruce del faro izquierdo |
| F10 (10) | Circuito de luz de cruce del faro derecho |
| F11 (10) | Circuitos: luces de carretera del faro izquierdo; indicador de luces altas en el grupo de instrumentos |
| F12 (10) | Circuito de luz de carretera del faro derecho |
| F13 (30) | Circuitos de elevalunas eléctricos de puerta trasera |
| F14 (30) | Circuitos de elevalunas eléctricos de puerta delantera |
| F15 (10) | Circuito de la unidad de control ABS |
| F16 (15) | Circuitos de calefacción de los asientos del conductor y del acompañante |
| F17 (15) | circuitos de audio |
| F18 (10) | Circuitos: luces del faro izquierdo; bombillas de luz lateral trasera izquierda |
| F19 (10) | Circuitos: bombillas de luz de posición del faro derecho; bombillas de luz de posición para la luz trasera derecha; lámparas de matrícula; lámparas de guantera; Iluminación del cuadro de instrumentos y elementos de mando en el cuadro de instrumentos, en la consola y en el revestimiento del túnel del suelo |
| F20 (7,5) | Circuito de luz antiniebla trasera |
| F21 (5) | Circuitos de elementos calefactores de retrovisores exteriores |
| F22 | Reservar |
| F23 | Reservar |
| F24 (5) | Circuito de control de dirección asistida |
| F26 (5) | Circuito de la unidad de control del airbag |
| F27 (20) | Cadenas: sensores de aparcamiento; luces de marcha atrás; lavacristales de parabrisas y portón trasero |
| F28 (15) | Circuitos: lámparas interiores; lámparas de maletero; Lámparas de retroiluminación para la unidad principal de reproducción de sonido. |
| F29 (15) | Circuitos: limpiaparabrisas intermitente; interruptor de señal de giro; interruptor de peligro; control de cierre centralizado; zumbador; Conector de diagnóstico del sistema de gestión del motor. |
| F30 (20) | Cadenas de cerradura central |
| F31 (15) | Circuito de luces antiniebla |
| F32 (30) | Circuito de alimentación del relé de cristal del portón trasero con calefacción |
| F33 | Reservar |
| F34 (15) | Circuito del embrague electromagnético de la caja de cambios trasera |
| F35 | Reservar |
| F36 (30) | Circuito de alimentación del relé del ventilador del calentador K8 |
| F37 (5) | Circuitos de accionamiento eléctrico para retrovisores exteriores. |
| F38 (15) | Encendedor de cigarrillos Renault Duster; suministro de energía a la unidad principal para la reproducción de sonido desde el interruptor de encendido |
| F39 (10) | Relé del motor HVAC |
El fusible número 38 es responsable del encendedor.

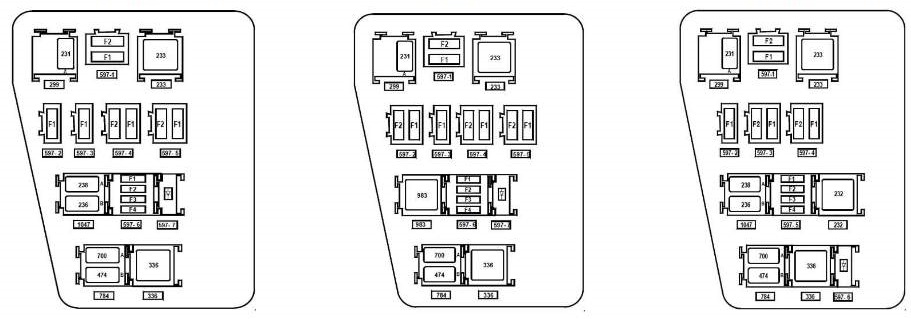

Por separado, debajo del dispositivo antirrobo, a lo largo de la viga del tablero, puede ubicarse un relé para la calefacción interior adicional (1067 – 1068), y debajo del panel de instrumentos, un relé de calefacción de la luneta trasera (235).
Opcion 2

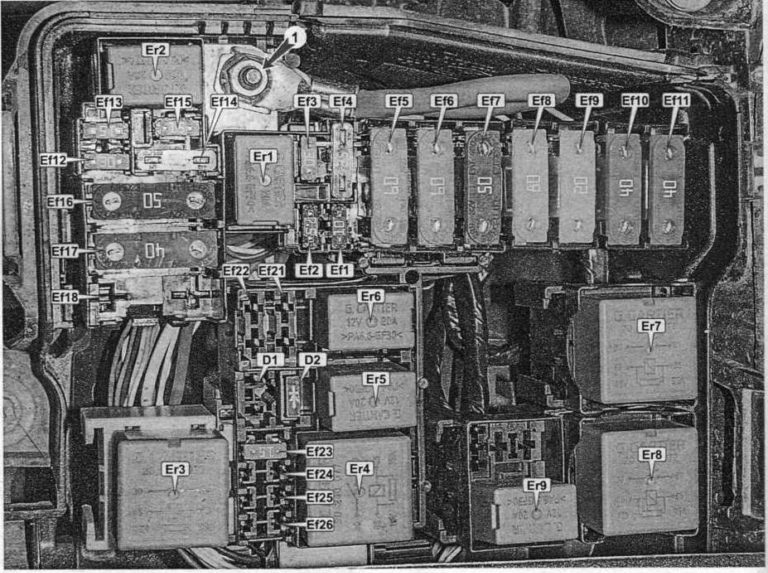

Caja de fusibles del capó Nissan Terrano
Ubicado al lado de la batería, cubierto con una funda protectora.
Foto
Esquema
Propósito de los fusibles
| Ef1 | Luces antiniebla 10A |
| Ef2 | Unidad de control eléctrico 7.5A |
| Ef3 | 30A Desempañador de luneta trasera, desempañadores de espejos exteriores |
| Ef4 | Unidad de control de estabilidad 25A |
| Ef5 | Circuitos de fusibles de 60 A P11, P24-P27, P34, P39, P41 |
| Ef6 | 60A Interruptor de encendido (cerradura), circuito de fusibles P28. P31, P38, P43, P46, P47 |
| Ef7 | Unidad de control de estabilidad 50A |
| Ef8 | Toma 80A en maletero |
| Ef9 | Reserva 20A |
| Ef10 | 40A Parabrisas calefactable 1 |
| Ef11 | 40A Parabrisas calefactable 2 |
| Ef12 | Arrancador 30A |
| Ef13 | Reserva 15A |
| Ef14 | Sistema electrónico de gestión del motor 25A. |
| Ef15 | Relé del embrague del compresor del A/C 15A, Embrague del compresor del A/C |
| Ef16 | Ventilador de refrigeración eléctrico 50A |
| Ef17 | Unidad de control de transmisión automática 40A |
| Ef18 | Bomba de dirección asistida eléctrica 80A |
| Ef19 | Reservar |
| Ef20 | Reservar |
| Ef21 | Sensores de concentración de oxígeno 15A, válvula de purga del canister, sensor de posición del árbol de levas, válvula de cambio de fase. |
| Ef22 | Unidad de control electrónico del motor (ECU), unidad de control del ventilador de refrigeración eléctrico, bobinas de encendido, inyectores de combustible, bomba de combustible |
| Ef23 | Bomba de combustible |

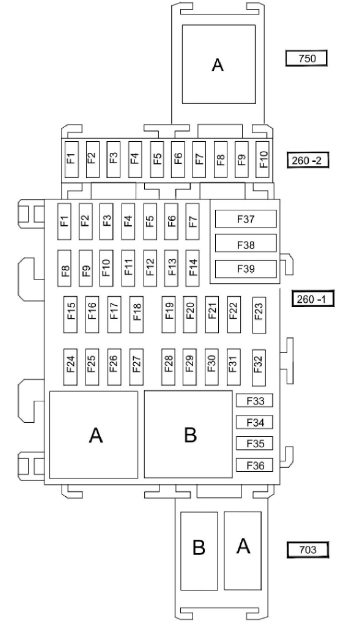

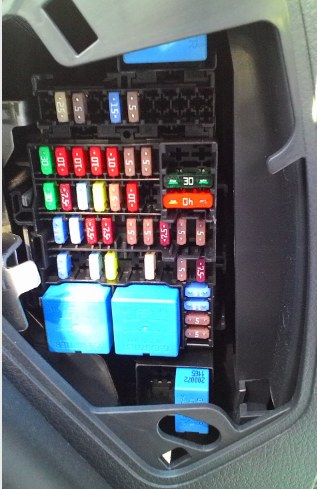

Caja de fusibles interior Nissan Terrano
Ubicado en el costado del panel de instrumentos, detrás de la cubierta del lado del conductor.
Foto del bloque
Esquema
Distribución de pines de fusibles para 260-2
- Reservar
- 25A – Unidad de control del equipo eléctrico, unidad de faro izquierdo, unidad de faro derecho
- 5A – Transmisión con tracción total (4WD)
- Reserva / 15A Unidad de control de equipos eléctricos adicionales
- Conector 15A para conectar equipos adicionales en la parte trasera ( toma )
- 5A – Unidad de control de equipos eléctricos
- Reservar
- 7.5A – Sin datos
- Reservar
- Reservar
- Relé A – Bloqueo de luneta trasera
Distribución de pines para 260-1 (placa principal)
- 30A – Elevalunas eléctrico puerta delantera
- 10A – Luz alta del faro izquierdo
- 10A – Luz alta del faro derecho
- 10A – Luz de cruce del faro izquierdo
- 10A – Luz de cruce del faro derecho
- 5A – Luces traseras
- 5A – Luces laterales delanteras
- 30A – Ventana eléctrica de la puerta trasera
- 7.5A – Luz antiniebla trasera
- 15A – Señal sonora
- 20A – Bloqueo automático de puertas
- 5A – Sistemas ABS – ESC, interruptor de luz de freno
- 10A – Lámpara de cortesía, iluminación del maletero, iluminación de la guantera
- No utilizado
- 15A – Limpiaparabrisas
- 15A – Sistema multimedia
- 7,5A – Lámparas fluorescentes
- 7.5A – Luz de freno
- 5A – Sistema de inyección, panel de instrumentos, unidad central de conmutación electrónica en la cabina
- 5A – Bolsa de aire
- 7.5A – Transmisión con tracción total con 4 ruedas motrices (4WD), marcha atrás
- 5A – Dirección asistida
- 5A – Controlador/limitador de velocidad, relé de luneta trasera, aviso de cinturón de seguridad, sistema de control de distancia de aparcamiento, relé de calefacción interior adicional
- 15A – UCH (unidad central de conmutación electrónica de la cabina)
- 5A – UCH (unidad central de conmutación electrónica de la cabina)
- 15A – Indicadores de dirección
- 20A – Interruptores de la columna de dirección
- 15A – Señal sonora
- 25A – Interruptores de la columna de dirección
- No utilizado
- 5A – Panel de instrumentos
- 7.5A – Radio, panel de control de aire acondicionado interior, ventilación interior, conector trasero para conexión de accesorios eléctricos
- 20A – Encendedor de cigarrillos
- 15A – Conector de diagnóstico y conector para sistema de audio
- 5A – Espejo retrovisor calefactable
- 5A – Espejos retrovisores exteriores con accionamiento eléctrico
- 30A – Unidad de conmutación electrónica central de la cabina, motor de arranque
- 30A – Limpiaparabrisas
- 40A – Ventilación interior del coche
- Relé A – Ventilador eléctrico del aire acondicionado
- Relé B – Espejos calefactables
El fusible número 33 es responsable del encendedor.
Relé 703: B – Reserva, A – Toma adicional en el maletero
