Nissan Qashqai j10 es un crossover compacto que entró en producción en 2006. En Estados Unidos se le conoce como Rogue Sport. La primera generación recibe el nombre de j10 y se fabricó en los años 2007, 2008, 2009, 2010, 2011 y 2012. Este material proporcionará información que describe los bloques de fusibles y relés del Nissan Qashqai j10 de primera generación con diagramas, fotografías y designaciones de elementos. Tenga en cuenta el fusible responsable del encendedor.
Tenga en cuenta que las opciones de diseño de los bloques, el número de sus elementos, así como los diagramas pueden diferir de los presentados y dependen del país de entrega, año de fabricación y equipamiento de un vehículo en particular. Comprueba la descripción con la tuya, estará impresa en la cubierta protectora de la unidad.
Bloque en la cabina
En el interior del Nissan Qashqai j10, la caja principal de fusibles y relés se encuentra en la parte inferior del panel de instrumentos. Para acceder basta con tirar de la tapa.

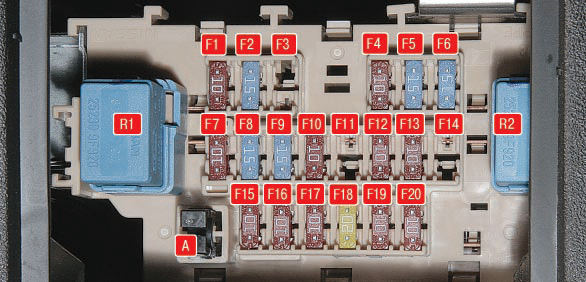

Diagrama de fotos
Descripción
| F1 | Sistema de audio 10A, retrovisores exteriores eléctricos |
| F2 | Toma frontal 15A (encendedor de cigarrillos) |
| F3 | Reservar |
| F4 | 10A Aire acondicionado, calefactor interior eléctrico. |
| F5 | Motor eléctrico del calentador 15A |
| F6 | Motor eléctrico del calentador 15A |
| F7 | 10A Equipo adicional |
| F8 | Sensores CVT 15A (caja de cambios manual) |
| F9 | Sistema de audio 15A |
| F10 | Bombillas de luz de freno 10A |
| F11 | Reservar |
| F12 | Centralita eléctrica interior 10A |
| F13 | Equipo eléctrico 10A. |
| F14 | Toma trasera de 15A (si está instalada) |
| F15 | Espejos calefactables 10A |
| F16 | Centralita eléctrica interior 10A |
| F17 | Equipo eléctrico 15A. |
| F18 | Caja de cambios limpiaparabrisas Moto 20A |
| F19 | Sistema SRC de airbag 10A |
| F20 | Asientos calefactables 10A |
| R1 | Relé equipamiento interior adicional |
| R2 | Relé del ventilador del calentador |
El fusible número 2 de 15 A es responsable del encendedor de cigarrillos delantero. En el diagrama en inglés se designa como – POWER SOCKET.
Bloques debajo del capó
En el compartimento del motor hay 3 bloques con fusibles y relés.
Bloque – A
Para acceder, presione el pestillo lateral de la cubierta y extráigala.

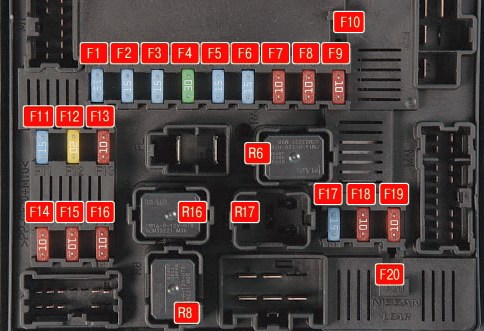

Foto – diagrama
Designación
| F1 | Calentador de vidrio 15A |
| F2 | Calentador de vidrio 15A |
| F3 | Luces antiniebla 15A |
| F4 | Limpiaparabrisas 30A |
| F5 | 15A Luz de cruce, faro derecho |
| F6 | Luz de cruce del faro izquierdo 15A |
| F7 | Lámpara de luz de carretera del faro derecho 10A |
| F8 | Lámpara de luz de carretera izquierda 10A |
| F9 | Bombillas de luz lateral 10A |
| F10 | Reservar |
| F11 | 15A control de transmisión |
| F12 | Unidad de control del motor 20A |
| F13 | Compresor de aire acondicionado 10A |
| F14 | Lámparas de marcha atrás 10A |
| F15 | Caja de cambios 10A |
| F16 | Sistema de control del motor 10A |
| F17 | Bomba de combustible 15A |
| F18 | Sistema de alimentación 10A (inyectores de combustible) |
| F19 | Unidad hidroelectrónica 10A ABS |
| F20 | Reservar |
| R6 | Relé del sistema de encendido |
| R8 | Relé del desempañador del portón trasero |
| R16 | Relé de baja velocidad del ventilador de refrigeración del motor I |
| R17 | Relé de alta velocidad del ventilador de refrigeración del motor II |
Bloque B
Al igual que el primero, puedes abrir el segundo bloque.

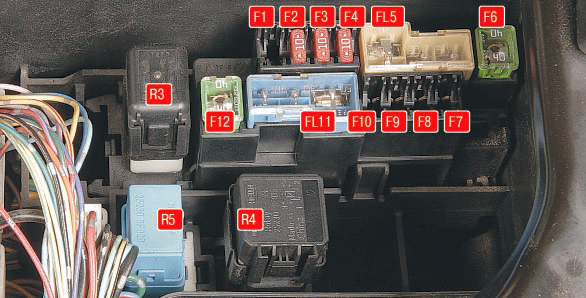

Esquema
Objetivo
| F1 | Turbina enfriadora de aire 20A (turbodiesel) |
| F2 | Bloque de interruptores de modo de transmisión 10A (vehículos con tracción total) |
| F3 | Generador 10A |
| F4 | Bocina 10A |
| FL5 | Dirección asistida eléctrica 60/30A, bomba lavafaros, sistema ABS |
| F6 | Sistema ABS 40A, sistema de control de estabilidad. |
| F7 | Calefactor interior eléctrico 30A (para coche con motor diésel) |
| F8 | Calefactor interior eléctrico 30A |
| F9 | Calefactor interior eléctrico 30A |
| F10 | Reservar |
| FL11 | 50/30/40A Ventilador de refrigeración del motor, encendido |
| F12 | Unidad de control eléctrico interior 40A |
| R3 | Relé de bocina |
| R4 | Relé del ventilador de refrigeración del motor |
| R5 | Relé de la bomba del lavafaros |
Bloque B
Está ubicado en el terminal positivo de la batería y consta de fusibles de alta potencia.
