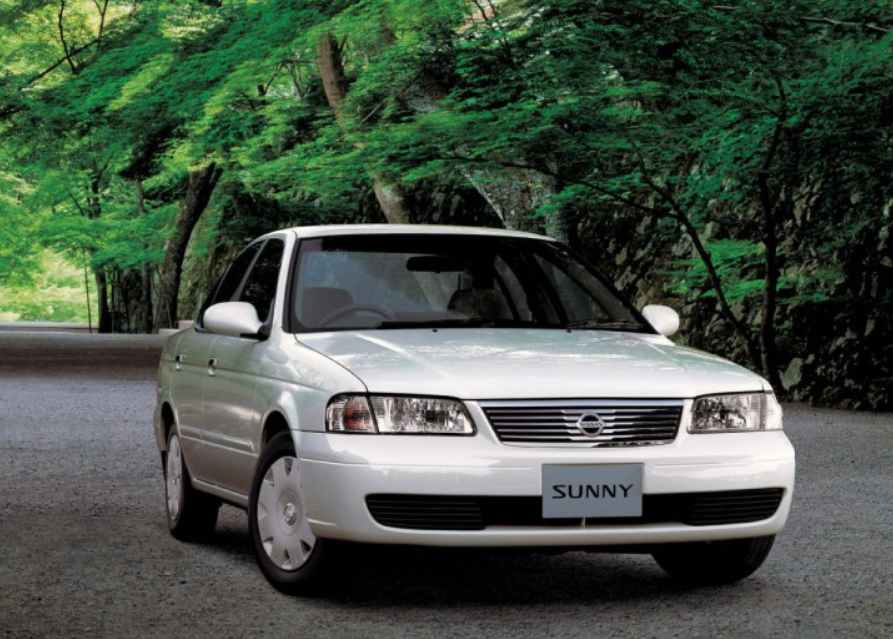

El Nissan Sunny se ha producido en 12 generaciones desde 1966 y se suministra a todas las regiones del mundo con distintos nombres. Por ejemplo, en EE.UU. la última generación se conoce como Sentra . En Europa occidental se vendieron con las marcas Nissan Pulsar y Nissan Almera . En esta publicación puede encontrar una descripción de los bloques de fusibles y relés del Nissan Sunny B15 (undécima generación), que entró en producción desde 1998. Mostraremos dónde están ubicados los bloques, sus fotografías, esquemas con la asignación de los elementos y resaltaremos el fusible que se encarga del encendedor.
Las últimas tres generaciones del Nissan Sunny (b14, b15, b17) se caracterizan por una disposición común de bloques. El propósito actual se colocará en la cubierta protectora. Consulte sus diagramas si los bloques difieren de los que se muestran.
Caja de fusibles interior Nissan Sunny B15
Está ubicado en el lado del conductor, entre la columna de dirección y la puerta. Para acceder, abra la cubierta protectora.

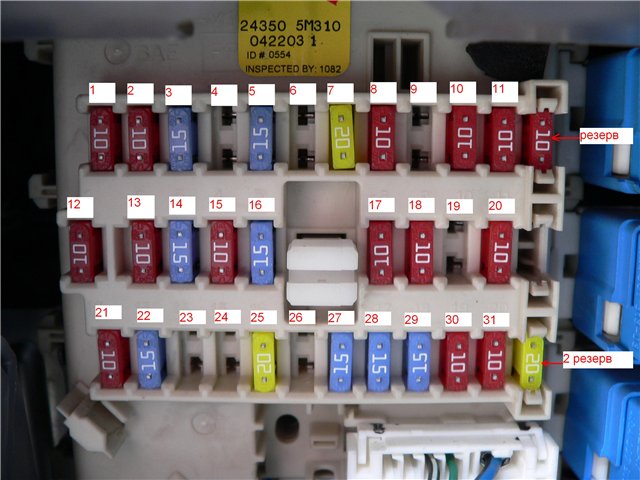

Opción 1

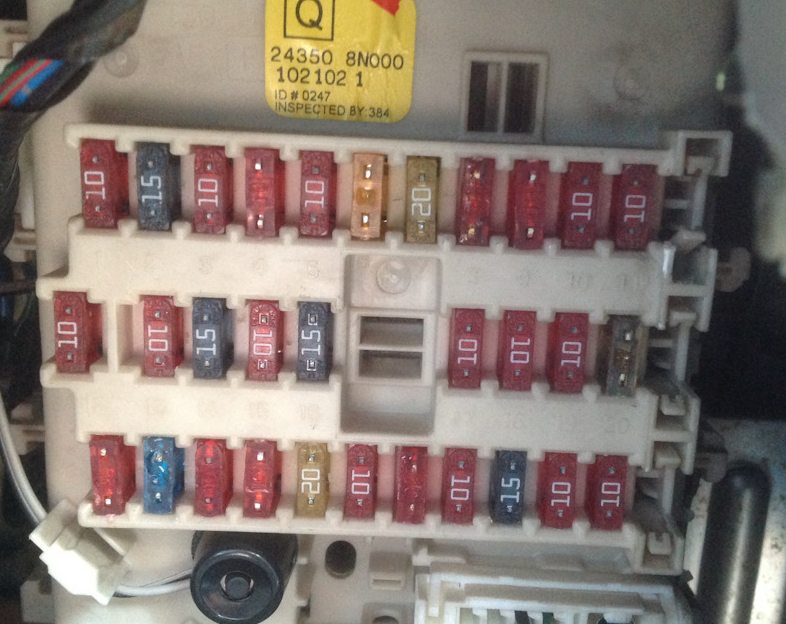

Opcion 2
- Espejos
- Luces de freno
- Toma de corriente
- Aire acondicionado
- Control (luces de señalización) del panel de instrumentos.
- Reservar
- Ventana trasera con calefacción
- Sensor de oxigeno
- Reservar
- Paquete electrico
- Controlador de transmisión automática
- Paquete electrico
- Lámpara interior
- Motor del ventilador interior (calefacción/aire acondicionado)
- Aire acondicionado
- Motor del ventilador interior (calefacción/aire acondicionado)
- Sistema de inyección de combustible
- Bolsas de aire
- Reservar
- Controlador del motor
- señal de disparo
- Encendedor
- Reservar
- Reservar
- Limpiaparabrisas
- Reservar
- Lavaparabrisas delantero y/o trasero (en el interruptor de la columna de dirección)
- Lavaparabrisas trasero
- bomba de gasolina
- Velocímetro, tacómetro, indicadores de temperatura y nivel de combustible.
- Abdominales
En ambas versiones, el fusible número 22 de 15A es el responsable del encendedor.
Es posible que en las proximidades se encuentren varios relés individuales.
Caja de fusibles del capó Nissan Sunny B15
Habrá una caja de fusibles al lado de la batería y una caja de relés cerca del cuello del depósito de líquido lavaparabrisas.

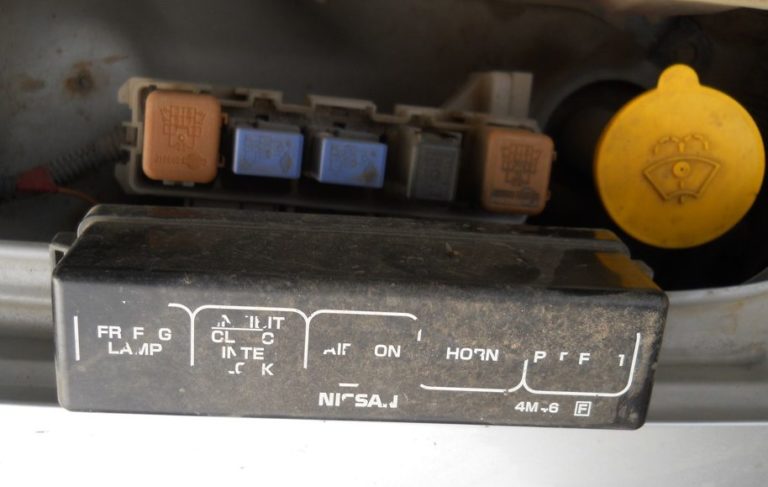

Bloque de relevo

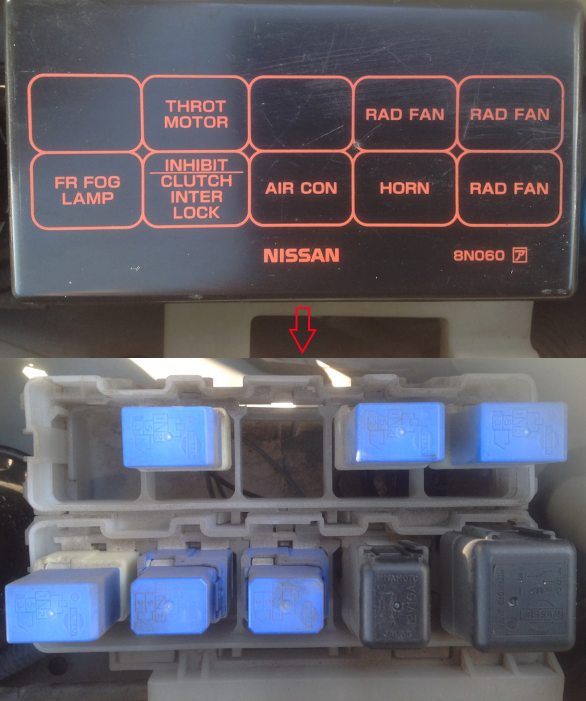

Opción 1
Opcion 2
Designación
- faro antiniebla fr – Relé de faro antiniebla
- motor del acelerador – Relé de la unidad de control del acelerador
- inhibir la suerte del embrague — Relé de prohibición de arranque (“P”/”N”)
- aire acondicionado — Relé del sistema de aire acondicionado
- bocina — Relé de bocina
- ventilador rad – Relé del motor del ventilador de refrigeración
- ventilador rad – Relé del motor del ventilador de refrigeración
- ventilador rad – Relé del motor del ventilador de refrigeración

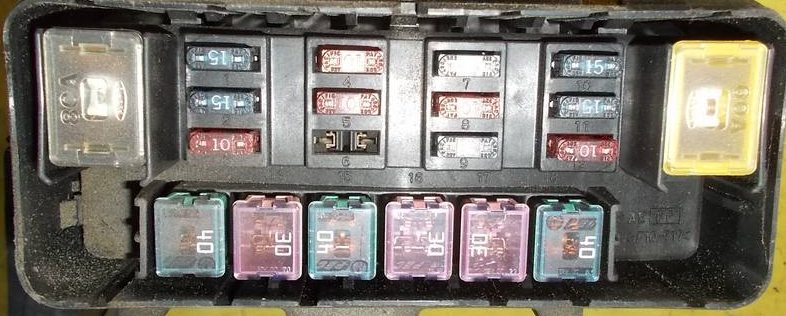

Caja de fusibles
Opción 1
Opcion 2
Designación
- BATERÍA FL 100A — Generador
- FL 60A BATTERY IGN – Carga de batería
- FL 40A ABS MTR – Motor ABS
- FL 40A IGN SW – Interruptor de encendido
- FL 40A ABS SOL – Sensor ABS
- FL 30A RAD FAN1 — Ventilador del radiador izquierdo
- VENTANA ELÉCTRICA FL 30A – El. elevadores de ventanas
- FL 30A RAD FAN2 — Ventilador del radiador, derecho
- BOBINA DE ENCENDIDO FL 15A — Bobinas de encendido
- MOTOR FL 15A — Calentador sonda lambda
- FL 15A AUDIO – Sistema de audio
- FL 15A H/LAMP RH – Faro derecho
- FL 15A H/LAMP LH – Faro izquierdo
- FL 15A WIPDEL CER – Escobillas calefactables
- FL 15A FR FOG L – Faros antiniebla
- FL 10A ECCS – Sistema de control electrónico del motor
- BOCINA FL 10A – Señal
- LUZ TRASERA FL 10A – Luz trasera
