Nissan Tiida es un coche compacto del segmento C. La primera generación del C11 se fabricó en 2004, 2005, 2006, 2007, 2008, 2009 y 2010. La segunda generación del C12 se fabricó en 2011, 2012, 2013 y 2014. Desde 2015 hasta la actualidad se encuentra a la venta el C13 de tercera generación.
Este artículo ofrecerá información sobre bloques de fusibles y relés en el Nissan Tiida con fotografías, diagramas y una descripción de la finalidad de sus elementos. También observamos el fusible responsable del encendedor.
Verifique las asignaciones de fusibles con los diagramas en la parte posterior de la cubierta protectora.
Caja de fusibles interior Nissan Tiida

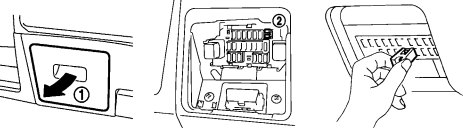

Está ubicado en el panel de instrumentos detrás de la cubierta protectora del lado del conductor.
Opción 1

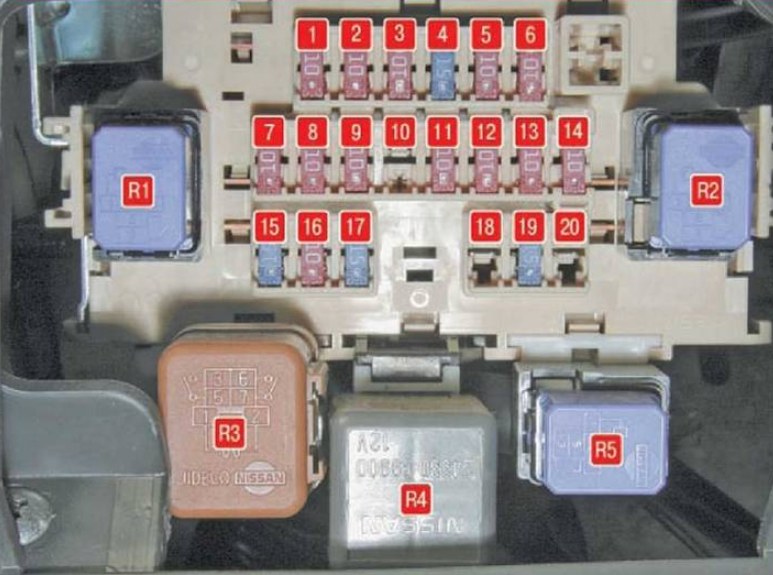

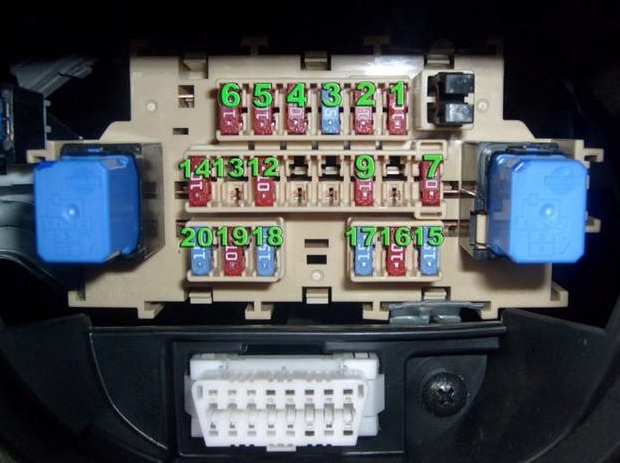

Foto – diagrama
Descripción de fusibles
| 1 | Sistema de seguridad pasiva 10A |
| 2 | 10A Equipamiento interior adicional |
| 3 | Cuadro de instrumentos 10A |
| 4 | Bomba lavaparabrisas 15A |
| 5 | Espejos exteriores calefactables 10A |
| 6 | Espejos eléctricos de 10 A, unidad principal del sistema de audio |
| 7 | Luces de freno 10A |
| 8 | 10A Iluminación interior |
| 9 | Centralita eléctrica de carrocería 10A |
| 10 | Reservar |
| 11 | Lámpara 10A para luz de posición de la luz trasera derecha. |
| 12 | Lámpara de luz trasera izquierda 10A |
| 13 | Cuadro de instrumentos 10A |
| 14 | 10A Equipamiento interior adicional |
| 15 | Motor del ventilador de refrigeración del motor 15A |
| 16 | 10A Sistema de calefacción, aire acondicionado y ventilación. |
| 17 | Motor del ventilador de refrigeración del motor 15A |
| 18 | Reservar |
| 19 | Toma de 15A para conectar equipos adicionales (encendedor de cigarrillos) |
| 20 | Reservar |
El encendedor está controlado por el fusible número 19 de 15 A.
Propósito del relevo
- R1 – Ventilador calentador eléctrico
- R2 – Equipo adicional
- R3 – Relé (sin datos)
- R4 – Espejos exteriores calefactables
- R5 – Inmovilizador
Opcion 2
Foto – diagrama
Designación
- Sistema de audio de 10 A, accionamiento de espejo Audio-Acc, alimentación para motores de espejo giratorio, alimentación NATS (con llave de chip)
- 10A Ventana trasera y espejos laterales con calefacción
- Motor lavaparabrisas delantero y trasero 15A
- Panel de instrumentos 10A
- Electrónica 10A
- Módulo de bolsa de aire 10A
- Electrónica 10A
- –
- 10A Iluminación interior y maletero
- –
- –
- Lámparas de freno 10A
- Entrada pasiva de 10 A (para sistemas con llave con chip)
- Electrónica 10A
- Toma 15A – encendedor de cigarrillos
- Asientos calefactables 10A
- Tomacorriente de 15 A: consola, baúl
- Calentador de 15 A/ventilador de aire acondicionado
- Aire acondicionado 10A
- Calentador de 15 A/ventilador de aire acondicionado
Los fusibles 15 y 17 de 15 A son los responsables del encendedor.
Caja de fusibles del capó Nissan Tiida

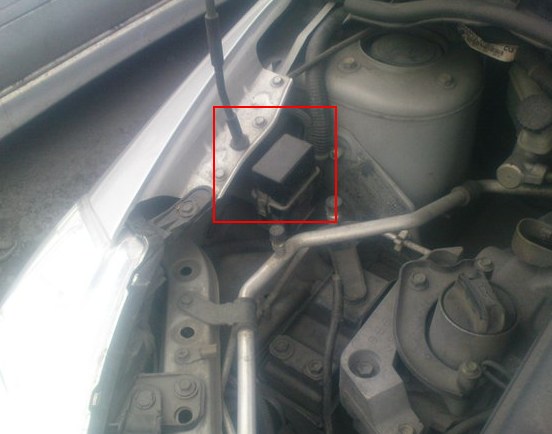

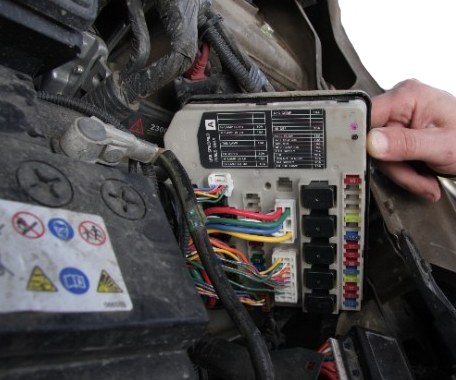

En el compartimiento del motor al lado de la batería hay 2 bloques con fusibles y relés, un bloque de relés adicional y fusibles de alta potencia en el terminal positivo de la batería.
Bloque de montaje
Opción 1

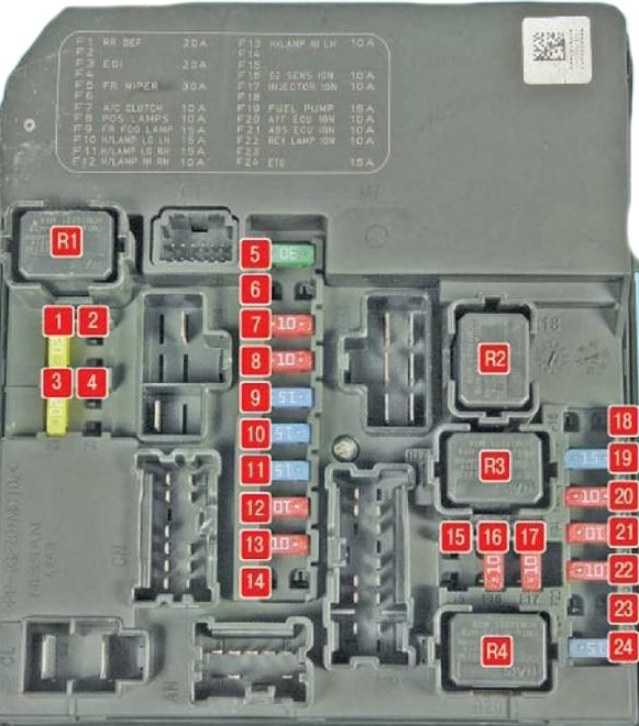

Esquema
Descodificación
| 1 | Vidrio del portón trasero con calefacción 20A |
| 2 | Reservar |
| 3 | Unidad de control del motor 20A |
| 4 | Reservar |
| 5 | Lavaparabrisas 30A |
| 6 | Reservar |
| 7 | Embrague electromagnético 10A del compresor de aire acondicionado. |
| 8 | Luces de matrícula 10A |
| 9 | Fusible de luz antiniebla de 15A para Nissan Tiida (opcional) |
| 10 | 15A Luz de cruce del faro izquierdo |
| 11 | 15A Luz de cruce, faro derecho |
| 12 | Luz de carretera 10A para faro derecho |
| 13 | Lámpara de luz de carretera del faro izquierdo 10A |
| 14 | Reservar |
| 15 | Reservar |
| 16 | Sensores de concentración de oxígeno de los gases de escape 10A. |
| 17 | 10 sistema de inyección |
| 18 | Reservar |
| 19 | Módulo de combustible 15A |
| 20 | Sensor de transmisión automática 10A |
| 21 | 10А ABS |
| 22 | Interruptor de luz de marcha atrás 10A |
| 23 | Reservar |
| 24 | 15A Equipo adicional |
| R1 | Relé de desempañador de luneta trasera |
| R2 | Relé del ventilador de refrigeración |
| R3 | Relé del ventilador de refrigeración |
| R4 | Relé del sistema de encendido |
Opcion 2

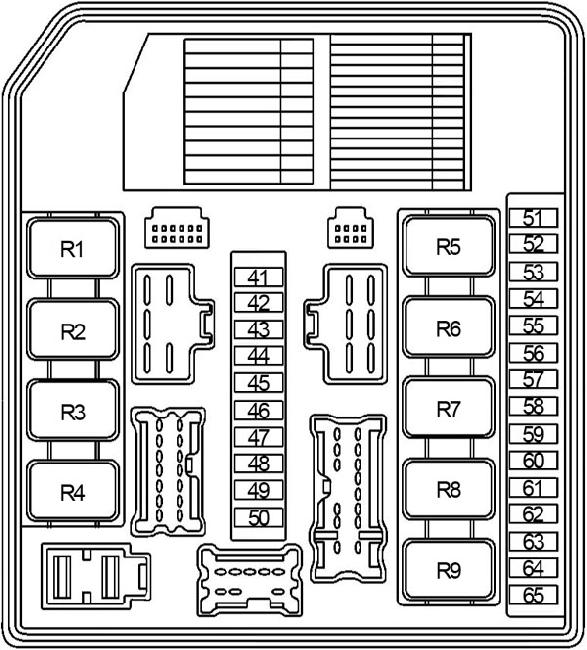

Esquema
Descripción
- 43 (10A) Luz de carretera derecha
- 44 (10A) Luz de carretera izquierda
- 45 (10A) Aire acondicionado, luces musicales estándar y luces de lado derecho, luces, motores de nivelación de faros
- 46 (10A) Iluminación de estacionamientos, Iluminación de interruptores bajo. asientos, apertura de puertas
- 48 (20A) Motor del limpiaparabrisas
- 49 (15A) Faro de luz de cruce izquierdo
- 50 (15A) Faro de luz de cruce, derecho
- 51 (10A) Compresor de aire acondicionado
- 55 (15A) Calentador de luneta trasera
- 56 (15A) Calentador de luneta trasera
- 57 (15A) Benzonasos (CH)
- 58 (10A) Alimentación para sistemas de transmisión automática (AT)
- 59 (10A) Centralita ABS
- 60 (10A) Electricidad adicional
- 61 (20A) Al terminal B+ IPDM, relé del motor y del acelerador (para CH)
- 62 (20A) Al terminal B+ IPDM, a los terminales ECM/PW y BATT del ECM ©, terminal de alimentación de la bobina de encendido, DPKV, DPRV, válvula del recipiente EVAP, válvula IVTC
- 63 (10A) Sensores de oxígeno
- 64 (10A) Bobinas de inyector, sistema de inyección
- 65 (20A) Luces antiniebla delanteras
- R1 – Relé de ventana trasera con calefacción
- R2 – Relé principal de la unidad de control del motor
- R3 – Relé de luces de cruce
- R4 – Relé de luces altas
- R5 – Relé de arranque
- R6 – Relé del ventilador 2 del sistema de refrigeración del motor
- R7 – Relé del ventilador 1 del sistema de refrigeración del motor
- R8 – Relé del ventilador 3 del sistema de refrigeración del motor
- R9 – Relé de encendido
Bloque de fusibles adicional

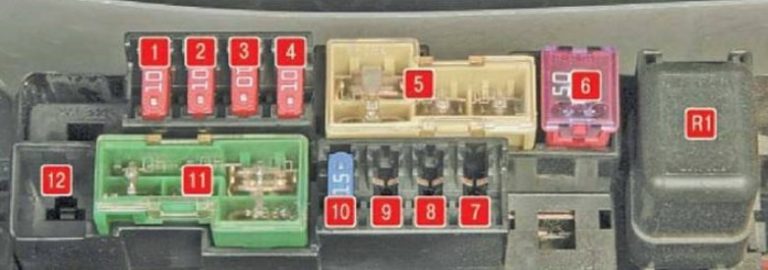

Foto – diagrama
Objetivo
| 1 | Inmovilizador 10A |
| 2 | Calefacción del asiento 10A |
| 3 | Generador 10A |
| 4 | Bocina 10A |
| 5 | 60/30/30A Unidad de control de dirección asistida eléctrica, cristal lavafaros, sistema ABS |
| 6 | Elevalunas eléctricos 50A |
| 7 | Reservar |
| 8 | Sistema de inyección de motor diésel 15A |
| 9 | Conjunto del acelerador 10A |
| 10 | Unidad principal del sistema de audio 15A |
| 11 | Sistema ABS 40/40/40A. Unidad de control de equipos eléctricos de carrocería, sistema de encendido. |
| 12 | Reservar |
| R1 | Relé de bocina |
Bloque de relés adicional
Ubicado en el lado derecho. Es posible instalar 2 relés, por ejemplo limpiaparabrisas e iluminación diurna. Dependiendo de la configuración, también pueden estar vacíos.
Fusibles en el terminal de la batería.
Esquema
Designación
- 120A Unidad de control de dirección asistida eléctrica, lavafaros, sistema ABS
- 60A Unidad de control del motor, relé del acelerador, relé del elevalunas eléctrico
- Lámparas de 80 A para luces de cruce y de carretera.
- 80A Inmovilizador, asientos con calefacción, generador, bocina
- Sistema ABS 100A, unidad de control eléctrico de la carrocería, sistema de encendido, unidad de control de dirección asistida eléctrica, lavafaros
Los circuitos eléctricos de las cajas de fusibles C13 de tercera generación difieren de los presentados. Son muy similares al Nissan Note de 2ª generación .
Este material requiere adiciones, por lo que estaremos encantados de que compartas tu información con una descripción de los bloques de la última generación del Nissan Tiida.
