Nissan X Trail T31 es un crossover compacto que se produjo en 2008, 2009, 2010, 2011, 2012 y 2013. Durante este tiempo, el modelo sufrió un rediseño. En este artículo encontrarás información que describe las cajas de fusibles y relés del Nissan X Trail T31, así como sus fotografías y esquemas. Destacaremos por separado el fusible responsable del encendedor.
Tenga en cuenta que el número de fusibles y relés, así como los diagramas de bloques, pueden diferir de este material y dependen del equipo eléctrico, año de fabricación y país de entrega del vehículo. Verifique el propósito actual de los elementos del circuito con su descripción en la parte posterior de la cubierta protectora de la unidad.
Caja de fusibles interior X Trail T31

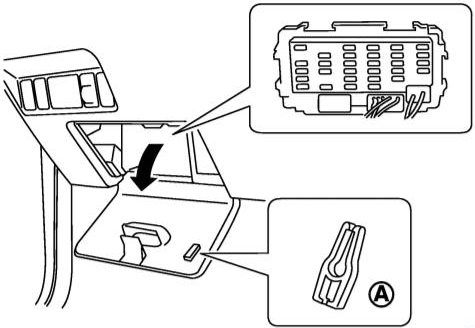

Está ubicado en el panel de instrumentos detrás de la cubierta protectora, en el mismo lugar que las generaciones anteriores.

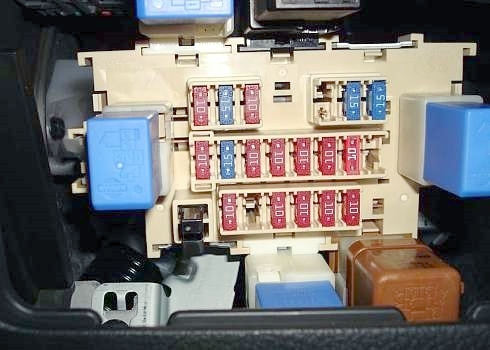

Foto – ejemplo
Opción 1
Esquema
Designación
| 1 | Espejos eléctricos de 10 A, sistema de audio |
| 2 | Tomas de 10A |
| 3 | Encendedor 15A |
| 4 | No utilizado |
| 5 | Ventilador de aire acondicionado 15A |
| 6 | Ventilador de aire acondicionado 15A |
| 7 | Sistema de entrada sin llave 10A |
| 8 | 15A Luces adicionales |
| 9 | 10A Unidad de control de tracción total |
| 10 | Luces de freno 10A |
| 11 | 10A Iluminación interior |
| 12 | Cuadro de instrumentos 10A |
| 13 | Módulo de control de carrocería (BCM) de 10 A |
| 14 | sistema de audio 10A |
| 15 | Espejos calefactables 10A |
| 16 | Sistema de audio 20A |
| 17 | Bomba lavaparabrisas 10A |
| 18 | Cuadro de instrumentos 10A |
| 19 | Bolsas de aire 10A |
| 20 | 10A Conector de diagnóstico, unidad de control del motor, control del alcance de los faros. |
El fusible número 3 de 15 A es el responsable del encendedor.
- R1 – Relé accesorio
- R2 – Relé del ventilador del aire acondicionado
- R3 – Relé de faro adicional
- R4 – Relé de calefacción del asiento
- R5 – Relé de faro adicional
Opcion 2

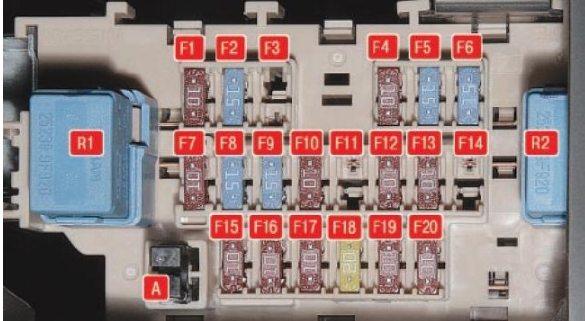

Foto – diagrama
Descodificación
| F1 | Sistema de audio 10A, retrovisores exteriores eléctricos |
| F2 | Toma frontal 15A (encendedor de cigarrillos) |
| F3 | Encendedor 15A |
| F4 | 10A Aire acondicionado, calefactor interior eléctrico. |
| F5 | Motor eléctrico del calentador 15A |
| F6 | Motor eléctrico del calentador 15A |
| F7 | 10A Equipo adicional |
| F8 | Sensores CVT 15A (caja de cambios manual) |
| F9 | Sistema de audio 15A |
| F10 | Bombillas de luz de freno 10A |
| F11 | Reservar |
| F12 | Unidad de control 10A para equipos eléctricos interiores. |
| F13 | Equipo eléctrico 10A. |
| F14 | Toma trasera de 15A (si está instalada) |
| F15 | Espejos calefactables 10A |
| F16 | Centralita eléctrica interior 10A |
| F17 | Equipo eléctrico 15A. |
| F18 | Caja de cambios limpiaparabrisas Moto 20A |
| F19 | Sistema SRC de airbag 10A |
| F20 | Asientos calefactables 10A |
| R1 | Relé equipamiento interior adicional |
| R2 | Relé del ventilador del calentador |
Si el encendedor no funciona, revise los fusibles número 2 y 3 de 15A.
Caja de fusibles del capó X Trail T31

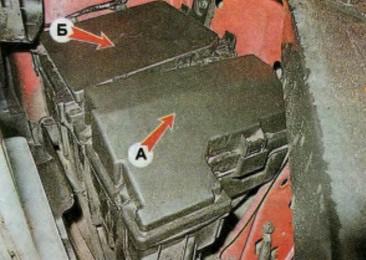

En el Nissan X-Trail T31 de segunda generación, junto a la batería hay 2 bloques de fusibles. Para acceder a ellos, es necesario quitar el tubo del conducto de aire.
Bloque A

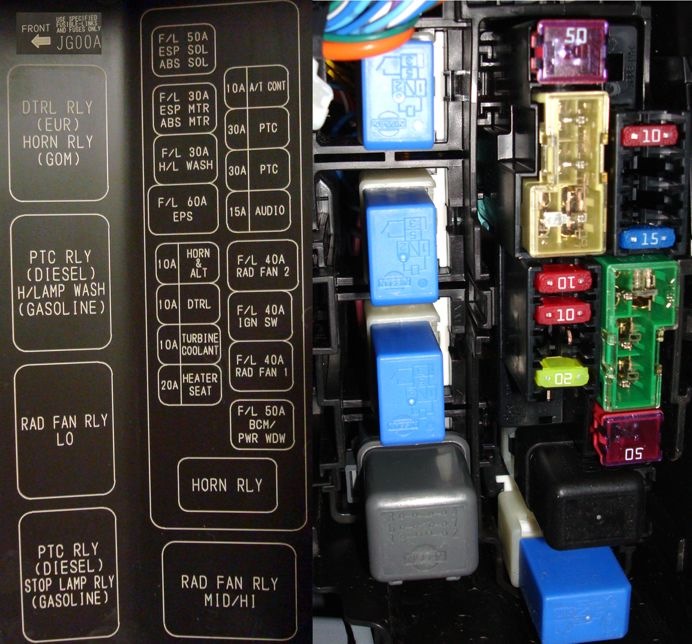

Opción 1

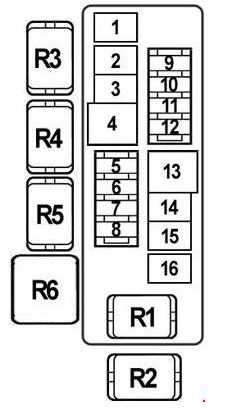

Esquema
| 1 | ABS, ESP (50A con ESP, 40A sin ESP) |
| 2 | 30А ABS, ESP |
| 3 | Lavafaros 30A |
| 4 | Dirección asistida eléctrica 60A |
| 5 | 10A Bocina, generador |
| 6 | Luces de circulación diurna 10A |
| 7 | Bomba de enfriamiento del turbocompresor 10A |
| 8 | Asientos calefactables 20A |
| 9 | Unidad de control de transmisión 10A |
| 10 | Calentador adicional 30A |
| 11 | Calentador adicional 30A |
| 12 | Sistema de audio 15A |
| 13 | 40A Ventilador de refrigeración del motor 2 |
| 14 | 40A interruptor de encendido |
| 15 | 40A Ventilador de refrigeración del motor 1 |
| 16 | Unidad de control de elevalunas 50A, unidad de control eléctrico de carrocería |
| R1 | Relé de bocina |
| R2 | Relé del ventilador de refrigeración (alta velocidad) |
| R3 | Relé de luces de circulación diurna (Europa) Relé de bocina |
| R4 | Relé del lavafaros (motores de gasolina) Relé del calentador (motores diésel) |
| R5 | Relé del ventilador de refrigeración (baja velocidad) |
| R6 | Relé de luz de freno (motores de gasolina) Relé de calefacción (motores diésel) |

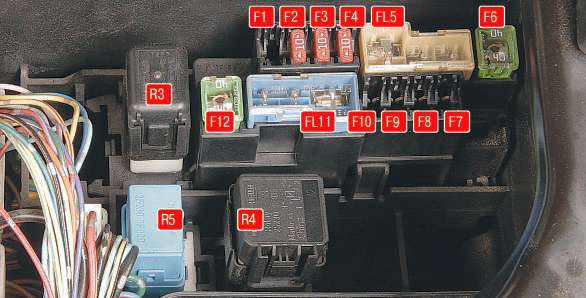

Opcion 2
Objetivo
| F1 | Turbina enfriadora de aire 20A (turbodiesel) |
| F2 | Bloque de interruptores de modo de transmisión 10A (vehículos con tracción total) |
| F3 | Generador 10A |
| F4 | Bocina 10A |
| FL5 | Dirección asistida eléctrica 60/30A, bomba lavafaros, sistema ABS |
| F6 | Sistema ABS 40A, sistema de control de estabilidad. |
| F7 | Calefactor interior eléctrico 30A (para coche con motor diésel) |
| F8 | Calefactor interior eléctrico 30A |
| F9 | Calefactor interior eléctrico 30A |
| F10 | Reservar |
| FL11 | 50/30/40A Ventilador de refrigeración del motor, encendido |
| F12 | Unidad de control eléctrico interior 40A |
| R3 | Relé de bocina |
| R4 | Relé del ventilador de refrigeración del motor |
| R5 | Relé de la bomba del lavafaros |

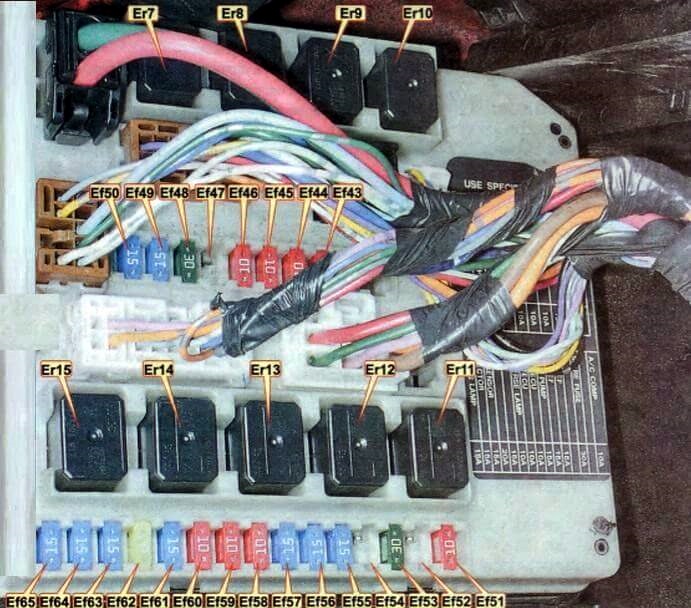

Bloque B
Opción 1
Esquema
Designación del fusible
| Ef41 | Reservar |
| Ef42 | Reservar |
| Ef43 | 10A H/LAMP HI RH – luz alta (faro derecho) |
| Ef44 | 10A H/LAMP HI LH – luz alta (faro izquierdo) |
| Ef45 | LUZ TRASERA 10A – iluminación lateral |
| Ef46 | ILUMINACIÓN 10A – retroiluminación |
| Ef47 | Reservar |
| Ef48 | LIMPIADOR FR 20A – limpiaparabrisas delantero |
| Ef49 | 10A H/LP LH – luz de cruce (faro izquierdo) |
| Ef50 | 10A H/LP RH – luz de cruce (faro derecho) |
| Ef51 | 10A A/C COMP – embrague del compresor de aire acondicionado |
| Ef52 | Reservar |
| Ef53 | FUSIBLE DE REPUESTO 30A – fusible de repuesto |
| Ef54 | Reservar |
| Ef55 | 15A RR DEF – calefacción eléctrica de espejos laterales y luneta trasera |
| Ef56 | 15A RR DEF – calefacción eléctrica de espejos laterales y luneta trasera |
| Ef57 | BOMBA DE COMBUSTIBLE 15A – bomba de combustible |
| Ef58 | 10A A/TECU – sensor de modo de funcionamiento de la transmisión automática, relé de arranque (bobinado) |
| Ef59 | ECU ABS de 10 A – sistema antibloqueo (ABS) |
| Ef60 | LUZ DE MARCHA ATRÁS 10A – luces de marcha atrás |
| Ef61 | 15A ETC – unidad de control electrónico del motor (ECU) |
| Ef62 | 15A EGI – unidad de control electrónico del motor (ECU), bobinas de encendido |
| Ef63 | 20A 02 SENSOR – sensor de concentración de oxígeno de diagnóstico |
| Ef64 | INYECTOR 15A – inyectores |
| Ef65 | LÁMPARA ANTINIEBLA FR 15A – luces antiniebla delanteras |
Descripción del relé
| Er7 | FRON FOG – relé de luz antiniebla delantera | |
| Er8 | LÁMPARA DELANTERO BAJA – relé de luz de cruce | |
| Er9 | ECM – relé de la unidad de control electrónico del motor (ECU) | |
| Er10 | DESEMPAÑADOR DE VENTANA: relé para luneta trasera y espejos exteriores con calefacción | |
| Er11 | ARRANQUE – relé de arranque | |
| Er12 | VENTILADOR DE REFRIGERACIÓN 3 – relé del ventilador de refrigeración 3 | |
| Er13 | VENTILADOR DE REFRIGERACIÓN 2 – relé del ventilador de refrigeración 2 | |
| Er14 | VENTILADOR DE REFRIGERACIÓN 1 – relé del ventilador de refrigeración 1 | |
| Er15 | IGN – relé de encendido | |

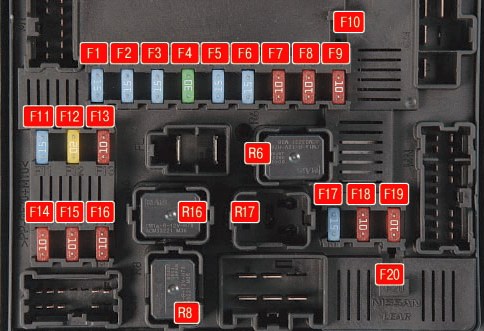

Opcion 2
Esquema
Descodificación
| F1 | Calentador de vidrio 15A |
| F2 | Calentador de vidrio 15A |
| F3 | Luces antiniebla 15A |
| F4 | Limpiaparabrisas 30A |
| F5 | 15A Luz de cruce, faro derecho |
| F6 | Luz de cruce del faro izquierdo 15A |
| F7 | Lámpara de luz de carretera del faro derecho 10A |
| F8 | Lámpara de luz de carretera izquierda 10A |
| F9 | Bombillas de luz lateral 10A |
| F10 | Reservar |
| F11 | 15A control de transmisión |
| F12 | Unidad de control del motor 20A |
| F13 | Compresor de aire acondicionado 10A |
| F14 | Lámparas de marcha atrás 10A |
| F15 | Caja de cambios 10A |
| F16 | Sistema de control del motor 10A |
| F17 | Bomba de combustible 15A |
| F18 | Sistema de alimentación 10A (inyectores de combustible) |
| F19 | Unidad hidroelectrónica 10A ABS |
| F20 | Reservar |
| R6 | Relé del sistema de encendido |
| R8 | Relé del desempañador del portón trasero |
| R16 | Relé de baja velocidad del ventilador de refrigeración del motor I |
| R17 | Relé de alta velocidad del ventilador de refrigeración del motor II |

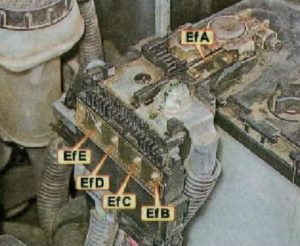

Bloque de terminales de batería
En el terminal positivo de la batería hay fusibles en forma de fusibles de alta potencia.
- EfA – Generador 250/140A, circuitos de fusibles EBfB y EBfC
- EfB – circuito de fusibles de 100 A en el compartimento del motor
- EfC: iluminación de 100 A, aire acondicionado
- EfD – Relé de encendido 80/100A, circuito de fusibles en el compartimento del motor
- EfE – circuito de fusibles 80/100A en el compartimento del motor
- EfN – Unidad de control de bujías incandescentes 60A
Este artículo es sólo para fines informativos. Le recordamos una vez más que la designación actual de su automóvil se encuentra en la cubierta protectora.
Eso es todo. Pero si quieres complementar el material o hacer alguna pregunta, escribe en los comentarios.
