Peugeot 3008 es un crossover compacto con tracción delantera. La primera generación se produjo en 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. Después de esto, entró en el mercado la segunda generación, que todavía se produce. Le sugerimos que se familiarice con la descripción de los fusibles del Peugeot 3008 y su ubicación.
Contents
Caja de fusibles interior Peugeot 3008 (2009-2016)

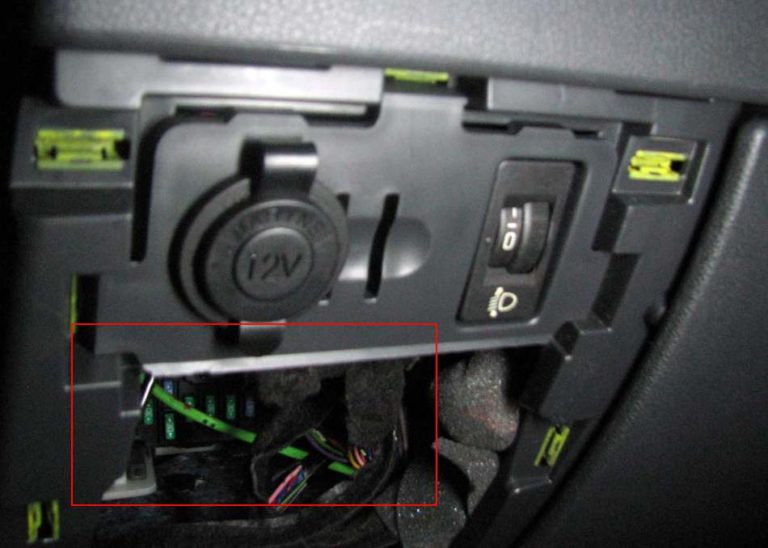

Este bloque está ubicado en el tablero, a la izquierda. Para acceder, retire la cubierta protectora.
foto del bloque
Esquema
Objetivo
| № | A | Circuito protegido |
| 1 | 15 | Limpiaparabrisas trasero |
| 2 | — | Gratis |
| 3 | 5 | Computadora con airbag |
| 4 | 10 | Espejo retrovisor interior fotosensible, aire acondicionado, unidad de conmutación del sistema de seguridad, dispositivos multimedia traseros |
| 5 | 30 | Ventanas de impulso delanteras |
| 6 | 30 | Ventanas eléctricas traseras |
| 7 | 5 | Luces de cortesía delanteras y traseras, luces de cortesía, luces puntuales traseras, iluminación del espejo del parasol, iluminación de la guantera, iluminación del apoyabrazos central, circuito de relé de 12 V del maletero |
| 8 | 20 | Radio de coche, radioteléfono, cambiador de CD, pantalla multifunción, sistema de control de presión de neumáticos, sirena de alarma, unidad de control de alarma, unidad de control telemática |
| 9 | 30 | Toma de 12V frontal, encendedor de cigarrillos, toma de 12V trasera |
| 10 | 15 | Interruptores de la columna de dirección |
| 11 | 15 | Circuito de baja corriente del interruptor de encendido |
| 12 | 15 | Sensor de remolque, sensor de lluvia/luz, alimentación para fusibles F32, F34, F35 |
| 13 | 5 | ECU del motor, ECU del airbag |
| 14 | 15 | Panel de instrumentos, pantalla del panel de instrumentos, alimentación de fusibles F33 |
| 15 | 30 | Bloqueo y súper bloqueo |
| 17 | 40 | Luneta trasera calefactable, alimentación al fusible F30 |
| SH | — | PARQUE DE DERIVACIÓN |
| 29 | — | Gratis |
| 30 | 5 | Espejos exteriores calefactables |
| 31 | 30 | Toma de 12V para maletero. |
| 32 | 5 | Palanca de caja de cambios secuencial |
| 33 | 10 | Panel de visión frontal, sistema manos libres, aire acondicionado. |
| 34 | 5 | Testigos del cinturón de seguridad |
| 35 | 10 | Asistente de aparcamiento, amplificador Hi-Fi |
| 36 | 10 | Procesador de la ECU del remolque, panel de la puerta del conductor |
| 37 | 20 | amplificador de alta fidelidad |
| 38 | 30 | Asiento del conductor ajustable eléctricamente |
| 39 | 20 | Cortina de techo panorámica |
| 40 | — | Gratis |
El fusible número 9 de 30 A es responsable del encendedor delantero y trasero.
Cajas de fusibles del capó Peugeot 3008
Unidad principal con relés y fusibles.
Está situado a la izquierda, cerca del mostrador.

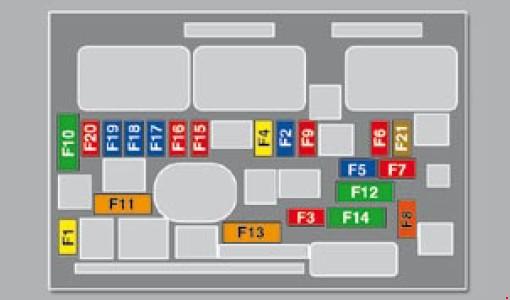

Esquema
Descripción
| № | A | Circuito protegido |
| 1 | 20 | Suministro de energía a la ECU del motor, válvulas solenoides de la bomba de inyección de combustible y sistema de recirculación de gases de escape EGR (en un motor HDI de 2 L), inyectores (en un motor HDI de 2 L) |
| 2 | 15 | señal de sonido |
| 3 | 10 | Lavacristales delantero y trasero |
| 4 | 10 | Luces de circulación diurna |
| 5 | 15 | Electroválvulas de descarga del bidón, válvula reductora de presión eléctrica del sistema de turbocompresor (en un motor de 1,6 l THP), calentador de vapor de aceite (1,6 l THP), calentador de combustible diésel (1,6 l HDI) |
| 6 | 10 | Conector de diagnóstico, faros adaptativos, bomba de aditivo para filtro de partículas (diesel), sensor de intervalo de alerta de distancia, sensor de nivel de refrigerante del motor, espejos eléctricos |
| 7 | 10 | ECU de dirección asistida, transmisión automática, actuador de control de faros adaptativo |
| 8 | 20 | Interruptor de arranque |
| 9 | 10 | Contactores de pedal de embrague y freno |
| 10 | 30 | Componentes del sistema de control electrónico del motor (gasolina: bobinas de encendido, electroválvulas, sensores de oxígeno, inyectores, elementos del sistema de calefacción, bomba de combustible, termostato electrónico; diésel: electroválvulas, elementos del sistema de calefacción) |
| 11 | 40 | ventilador de aire acondicionado |
| 12 | 30 | Velocidad baja/alta del limpiaparabrisas |
| 13 | 40 | Fuente de alimentación a la unidad de conmutación inteligente (+ desde el interruptor de encendido) |
| 14 | 30 | Electroválvula de presión turbo |
| 15 | 10 | Luz alta derecha |
| 16 | 10 | Luz de carretera izquierda |
| 17 | 15 | Luz de cruce izquierda |
| 18 | 15 | Luz de cruce derecha |
| 19* | 15 | Calentador de vapor de aceite (1,6 l VTI), válvula solenoide reguladora de presión del turbocompresor (diésel), sensor de nivel de refrigerante (diésel) |
| 20 | 10 | Termostato electrónico, válvulas solenoides de control de combustible, válvula solenoide de control de presión de sobrealimentación del turbo (diésel), sensor de nivel de refrigerante (diésel) |
| 21 | 5 | Fuente de alimentación del relé del ventilador de refrigeración del motor, interruptor del relé del sistema Valvetronic (1.6L VTI), refrigeración del turbo (1.6L THP), sensor de flujo de aire (1.6L HDI) |
Fusibles de batería

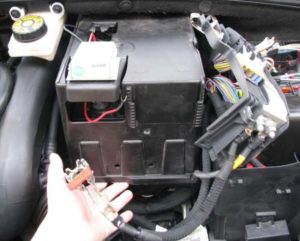

Hay otro bloque al lado de la batería.
Esquema
Descodificación
| 1 | — | Gratis |
| 2 | 5 | Contactor de freno de doble función |
| 3 | 5 | ECU del sistema de carga de batería |
| 4 | 25 | Electroválvulas ABS/CDS |
| 5 | 5 | Procesador ABS/CDS |
| 6 | 15 | Unidad de control de transmisión automática y transmisión secuencial |
| 7 | 80 | Bomba de dirección asistida eléctrica |
| 8 | 60 | Ventilador de enfriamiento del motor |
| 9 | 80/30 | ECU del sistema de precalentamiento (en diésel), accionamiento eléctrico del sistema Valvetronic (1,6 l THP) |
| 10 | 40 | Bomba electrica ABS/CDS |
| 11 | 100 | Unidad de conmutación del sistema de protección |
| 12 | 30 | Bomba eléctrica para caja de cambios secuencial. |
Tenga en cuenta que en la propia tapa, además de los fusibles de alta potencia, también hay fusibles fusibles.
Descripción de fusibles de alta clasificación.
| MF1 | — | Gratis |
| MF2 | 30 | Unidad de control del remolque |
| MF3 | 50 | Caja de fusibles en el habitáculo |
| MF4 | 80 | Caja de interruptor inteligente |
| MF5 | 80 | Caja de interruptor inteligente |
| MF6 | 30 | Freno de estacionamiento eléctrico |
| MF7 | 30 | Asientos delanteros con calefacción |
| MF8 | 20 | lavafaros |
Foto de la portada del bloque.
