El Peugeot 407 francés se fabricó en 2004, 2005, 2006, 2007, 2008, 2009 y 2010 con estilos de carrocería sedán, camioneta SW y cupé. Le sugerimos que se familiarice con la información sobre los fusibles y relés del Peugeot 407 con una descripción de los diagramas de bloques. Le mostraremos cómo reemplazar el fusible del encendedor de cigarrillos y le proporcionaremos un enlace para descargar el manual de instrucciones.
Para vehículos fabricados antes de 2007

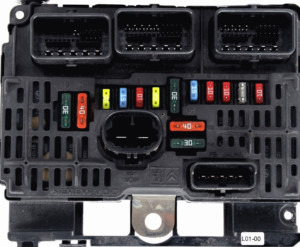

Bloque en el compartimiento del motor
Se encuentra al lado de la batería. Para acceder, retire la cubierta protectora y levante la cubierta.
Diagrama de bloques
Descripción
- 20 A Unidad de control del motor.
- 15A Cuerno.
- 10 A Lavaparabrisas y luneta trasera.
- 20 A Lavafaros.
- 15 A Bomba de combustible.
- 10 A Unidad de control de transmisión automática.
- 10A ECU de dirección asistida.
- Circuito de bobina de arranque de 20 A.
- 10 A Circuito de alimentación de lámparas de xenón, contactor de luz de freno, ajustadores de ángulo de óptica halógena.
- 30 A Sensores de la unidad de control del motor (bobina de encendido, electroválvulas, sensores de oxígeno).
- Ventilador de aire acondicionado de 40 A (o no utilizado).
- 30 A Limpiaparabrisas.
- 40 A Fuente de alimentación para la unidad de conmutación inteligente (+ desde el interruptor de encendido).
- 30 A Válvula solenoide para control de presión de sobrealimentación.
Fusibles en la cabina

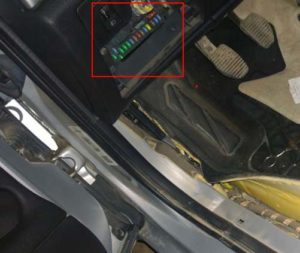

Para llegar a él, debe abrir la tapa de la caja del lado del conductor, en la parte inferior del tablero. Y luego empuje hacia abajo la caja de fusibles.
Esquema
Designación
| F1 | 15A Conector de diagnóstico, circuito de baja corriente del sistema antirrobo. |
| F4 | 20A Unidad de conmutación del maletero, unidad de conmutación del remolque, unidad de conmutación de la columna de dirección, autorradio, alarma antirrobo, panel de control telemático-navegador, pantalla multifunción, cambio automático. |
| F5 | 15A Sirena de alarma antirrobo, unidad de control de presión de neumáticos. |
| F6 | 10A Sistema de control electrónico de transmisión automática, contactor del pedal del embrague, espejo retrovisor sensible a la luz, iluminación del espejo de cortesía, lámparas de iluminación individuales, toma de diagnóstico, sensor de posición del volante, sensor del sistema de estabilización dinámica ESP, persiana del techo solar (407 SW), delantero y trasero lámparas de iluminación general. |
| F7 | Alarma antirrobo 15A (equipo opcional). |
| F9 | 30A Ventana eléctrica trasera de modo dual. |
| F10 | 20A Toma de corriente 12 V delantera, fusible mechero Peugeot 407, contactor guantera, sistema telemático (según país de entrega del coche). |
| F11 | 15A Circuito de cerradura de puerta eléctrica, súper cerradura de puerta trasera. |
| F12 | 30A Ventana eléctrica delantera de doble modo, techo solar. |
| F14 | 10A Caja de conexiones del motor, caja de conexiones del maletero, caja de conexiones del remolque (accesorio), relé del limpiaparabrisas. |
| F15 | 15A Tablero de instrumentos, tablero de control de aire acondicionado, sensores de lluvia y luz, asientos eléctricos, computadora de airbag. |
| F 16 | 30A Cierre centralizado/superbloqueo. |
| F20 | 10A No utilizado. |
| F21 | 15A No utilizado. |
| F22 | 20A No utilizado. |
| F23 | Derivación PARC. |
El fusible número 10 es responsable del encendedor de cigarrillos.Si no sabe cómo notarlo, mire el material de video.
Por separado, hay los siguientes elementos:
- G36 30 A Asiento eléctrico, asiento derecho, sistema de audio Hi-Fi integrado.
- G37 Circuito de potencia de transmisión automática de 6 velocidades de 15 A.
- G38 30 A Asientos derecho e izquierdo con calefacción eléctrica.
- G39 30 A Memoria del asiento.
- G40 30 A Regulación eléctrica del asiento izquierdo.
Caja de fusibles en el maletero
Para acceder, gire hacia la derecha los dos tornillos que sujetan la protección.
Esquema
Descifrado
F1 15 A Limpiacristales trasero.
F2 15 A Cerradura de la puerta de llenado de combustible.
F3 15 A Toma eléctrica 12 V trasera.
F4 15 A Filtro de partículas diésel.
F5 40 A Luneta trasera térmica.
Para vehículos fabricados desde 2007

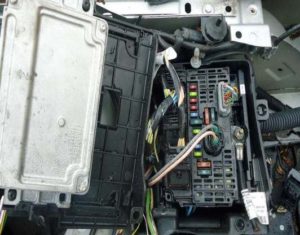

Fusibles debajo del capó
En el compartimiento del motor, también se encuentran en el bloque, cerca de la batería.
Esquema
Objetivo
- ECU del motor 20A.
- 15A Señal sonora.
- 10A Lavaparabrisas y luneta trasera.
- 20A Lavafaros.
- 15A Componentes del sistema de la ECU del motor (bomba de combustible, válvula de purga del canister, …).
- ECU de transmisión automática 10A.
- 10A Caja de interruptores del sistema de protección, sensor de flujo de aire, contactor del sistema de embrague, contactor de la transmisión automática de 6 velocidades, contactores de señal de STOP, espejo retrovisor interior sensible a la luz, actuadores de persianas de techo panorámico (407 SW).
- 20A Circuito de bobinado de arranque.
- Circuito de alimentación lámpara xenón 10A, contactor señal STOP, electrobomba dirección asistida, centralita electrónica transmisión automática cuatro velocidades, relé de bloqueo transmisión automática.
- 30A Componentes del sistema de la ECU del motor (bobina de encendido, válvulas eléctricas, sensores de oxígeno).
- 40A Ventilador de aire acondicionado (o no usado).
- Limpiaparabrisas 30A.
- 40A Suministro de energía de la unidad de conmutación (+ desde el interruptor de encendido).
- 30A Electroválvula de control de la presión de sobrealimentación.
Bloque en la cabina Peugeot 407
Ubicación
Esquema
- F1 15 Limpiacristales trasero.
- F2 30 Cierre centralizado/supercierre.
- F3 5 bolsas de aire.
- F4 10 Sensor ESP, conector de diagnóstico, techo corredizo (sedanes), sensor de posición del volante.
- F5 30 Interruptor de encendido/apagado de los elevalunas eléctricos delanteros, techo corredizo (berlinas), persiana de techo panorámico (407 SW).
- F6 30 Interruptor del elevalunas eléctrico trasero de dos posiciones.
- F7 5 Iluminación de guantera, repetidores laterales, iluminación interior general delantera y trasera,
iluminación individual, espejo de cortesía. - F8 20 Pantalla multifunción, radio, mandos en la columna de dirección, caja de mandos del remolque, alarma antirrobo, centralita de navegación y telemática (según el país de entrega del vehículo).
- F9 30 Encendedor de cigarrillos, sistema telemático (según el país de entrega del automóvil),
toma de corriente de 12 V, trasera (máx. 100 W). - F10 15 ECU para el sistema de control de la caída de presión de los neumáticos de a bordo.
- F11 15 Enchufe de diagnóstico, interruptor de encendido con bloqueo de dirección.
- F12 30 Sistema de comunicación inalámbrico manos libres, conector del arnés del remolque, caja de conexiones del remolque, zumbadores del sistema de estacionamiento en reversa, asiento del pasajero eléctrico, sensor de lluvia y luz, alarma antirrobo.
- F13 5 ECU del motor, interruptor de relé del limpiaparabrisas.
- F14 15 Centralita reglaje eléctrico asiento conductor, cuadro instrumentos, cuadro mando aire acondicionado, calculador airbag.
- F15 15 Sistema de bloqueo eléctrico para niños, bloqueo total de las puertas traseras.
- F17 40 Calefacción luneta trasera.
- FS1 – Derivación PARC.
Por separado, se encuentran los siguientes elementos.
G29 5 Sistema telemático (según el país de entrega del vehículo).
G30 30 Centralita eléctrica asiento conductor.
G31 30 Centralita eléctrica asiento pasajero.
G32 15 Toma eléctrica 12 V trasera (máx. 100 W)
G33 – No utilizado.
G34 – No utilizado.
G35 – No utilizado.
G36 – No utilizado.
G37 15 Fuente de alimentación para centralita de transmisión automática de 6 velocidades.
G38 30 Calefacción de asientos derecho e izquierdo.
G39 – ECU del remolque (equipo opcional).
Sistema de audio de alta fidelidad G40 30.
Para el encendedor de cigarrillos delantero, el fusible número 9 es de 30A y para el G32 trasero es de 15A.
