Esquema fusibles Renault Clio 3

El Renault Clio 3 de tercera generación se fabricó en los años 2005, 2006, 2007, 2008, 2009, 2010, 2011 y 2012. Durante este tiempo, el modelo fue actualizado. En este artículo mostraremos la ubicación de las unidades de control electrónico, una descripción de los fusibles y relés del Renault Clio 3 con diagramas de bloques, su ubicación y ejemplos fotográficos de ejecución. Resaltemos el fusible responsable del encendedor.

La finalidad de los fusibles y relés puede diferir de los presentados y depende del año de fabricación, el nivel de equipamiento eléctrico y la región de entrega de su vehículo.

Bloques en la cabina

Unidad principal

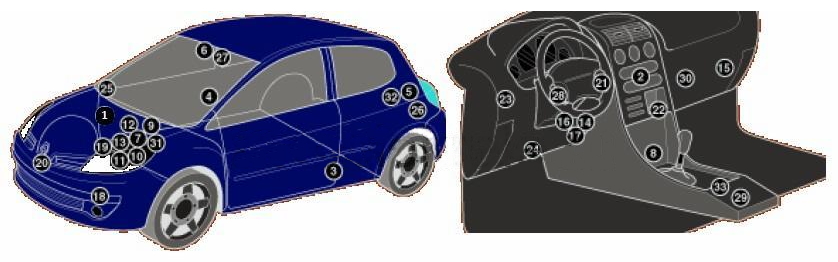

Disposición general de las unidades de control electrónico.

Descripción

1Unidad de control electrónico ABS
2Unidad de control electrónico del aire acondicionado.
3Sensor de impacto lateral izquierdo
4Sensor de impacto lateral derecho
5Sistema antirrobo (si está instalado):
6Sensor de luz
7batería acumulador
8Conector de diagnóstico (DLC)
9Unidad de control electrónico del motor
10Caja de fusibles/relés, compartimento del motor 1
11Caja de fusibles/relés, compartimento del motor 2
12Caja de fusibles/relés, compartimento del motor 3
13Caja de fusibles/relés, compartimento del motor 4
14Panel de instrumentos del bloque de fusibles/relés 1
15Panel de instrumentos del bloque de fusibles/relés 2
14Panel de instrumentos del bloque de fusibles/relés 3
17Panel de instrumentos del bloque de fusibles/relés 4
18Unidad de control de faros de xenón
19Unidad de control de bujías de precalentamiento
20Señales de sonido
21Antena de anillo inmovilizador – sin sistema de entrada sin llave
22Unidad de control de entrada sin llave
23Unidad de control multifunción 1 – funciones: Sistema de aire acondicionado, luces de freno, cierre centralizado, cierre doble de puertas – volante a la derecha, luces antiniebla, luces de advertencia de peligro, desempañador de la luneta trasera, indicadores de dirección, grupo de instrumentos, luces interiores, sistema de cierre centralizado con control remoto, exterior sensor de temperatura del aire, techo corredizo, lavaparabrisas
24Unidad de control multifunción 2 – funciones: cierre centralizado, faros antiniebla, luces de emergencia, intermitentes, sensor de lluvia, indicador de temperatura, sistema de control remoto para cierre centralizado, techo corredizo, elevalunas eléctricos
25Sensor de temperatura ambiente – en el retrovisor exterior derecho
26Unidad de control del sistema de aparcamiento
27Sensor de lluvia
28Unidad de control eléctrico del volante
29Unidad de control electrónico SRS
30Unidad de control de interfaz telefónica
31Unidad de control de transmisión electrónica
32Unidad de control para el control de la presión de los neumáticos
33Sensor de movimiento lateral

Bloques debajo del capó

Debajo del capó, en el compartimento del motor, se pueden instalar 3 bloques con fusibles y relés.

Caja de fusibles y relés

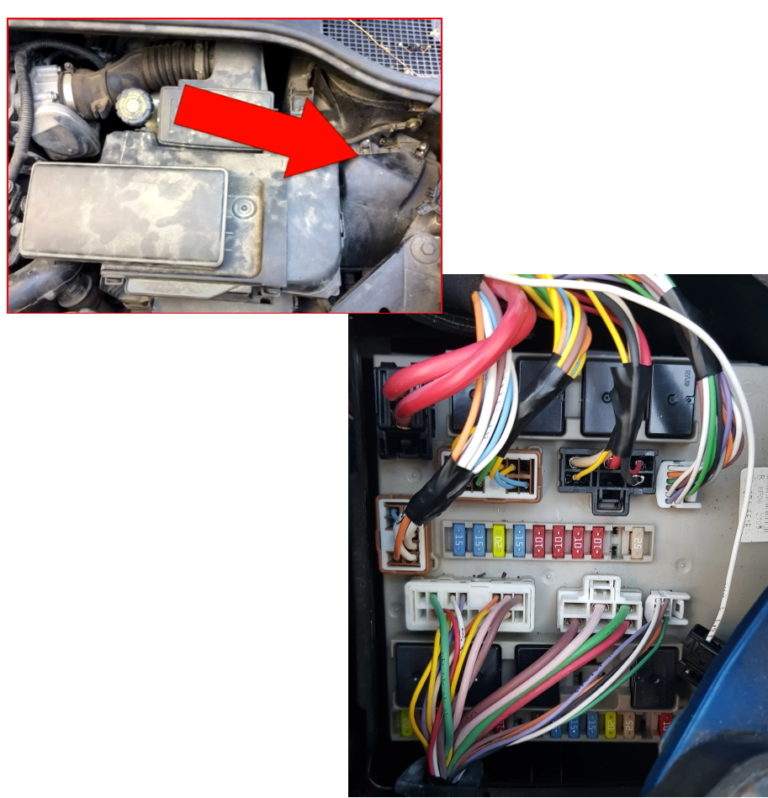

La caja de fusibles y relés está ubicada en el lado izquierdo y está cubierta con una cubierta protectora. Luce algo como esto.

Esquema

Designación

Relé

  1. Relé de desempañador de luneta trasera
  2. Relé de control del motor – Excepto K9K764
  3. Relé de luz de cruce
  4. Relé de luz antiniebla
  5. Relé de arranque
  6. Relé del motor del ventilador de refrigeración, alta velocidad 1
  7. Relé del motor del ventilador de refrigeración de baja velocidad 2
  8. Relé 2 circuitos principales de encendido

Rompedores de circuito

1(25A) Centralita electrónica ABS
2
3(10A) Luz alta derecha
4(10A) Luz alta izquierda
5(10A) Unidad de control de aire acondicionado, cierre centralizado, interruptor de control de crucero, elevalunas eléctricos, trasero derecho, ABS/ESP, pantalla multifunción, luces delanteras/traseras derechas
6(10A) Sistema de audio, cierre centralizado, encendedor de cigarrillos, interruptor de los espejos eléctricos de las puertas, interruptor del elevalunas eléctrico de la puerta del conductor, elevalunas eléctrico trasero izquierdo, interruptor del elevalunas eléctrico de la puerta del pasajero, unidad de control del alcance de los faros, luz de la matrícula, sistema de estacionamiento delantero/ dimensiones trasera izquierda, control de tracción
7(15A) Relé 1/2 del calentador auxiliar, interruptor de control de crucero (control de crucero, marcha atrás), conector de diagnóstico (DLC), dirección asistida eléctrica, unidad de control de faros de xenón, pantalla multifunción, interruptor de selección de modo de transmisión automática, lámpara de iluminación del selector de marchas, neumático unidad de control del sistema de monitoreo de presión
8(20A) Motor del limpiaparabrisas
9(15A) Control de alcance de luces (derecha), luz de cruce (derecha)
10(15A) Control de alcance de luces (izquierda), luz de cruce (izquierda)
11(10A) Embrague electromagnético del compresor de aire acondicionado
12
13(25A) Relé de tracción del motor de arranque
14(20A) Unidad de control de transmisión electrónica
15
16(15A) Desempañador de luneta trasera
17(15A) Relé de la bomba del lavafaros
18(5A) Unidad de control de transmisión electrónica
19
20(10A) Luces de marcha atrás
21(20A) Bobinas de encendido
22(20A) Unidad de control electrónico del motor
23(10A) Centralita electrónica SRS
24(10A) Unidad de control electrónico del motor, válvula solenoide de bloqueo de la columna de dirección – con sistema de entrada sin llave
25(20A) Luces antiniebla

Caja de fusibles

Esta caja de fusibles se encuentra al lado de la batería, al frente.

Foto

Esquema

Objetivo

F1(30) Relé de control del motor – K9K764
F2(30A) Relé de la bomba de transmisión – D4F764 (transmisión manual secuencial)
F3(30A) Motor del ventilador de refrigeración – K9K766, D4F764 (transmisión manual secuencial)
F4(30A) Motor del ventilador de refrigeración – K4M, K4J, D4F(M^^
F5(50A) Caja de fusibles/relés, panel de instrumentos 2 – Fusibles ^2^4
F6(80A) Calentador auxiliar 1/2
F7
F8(50A) Centralita electrónica ABS
F9
F10
F11
F12(10A) Relé de faros de xenón

En el lateral, a la derecha, puede haber algunos relés.

  • Relé 1 de la bomba del lavafaros
  • Relé 2 de la bomba del lavafaros
  • Relé de faros de xenón

Caja de fusibles de potencia

Se puede instalar otro bloque de fusibles de alta potencia en la tapa de la batería.

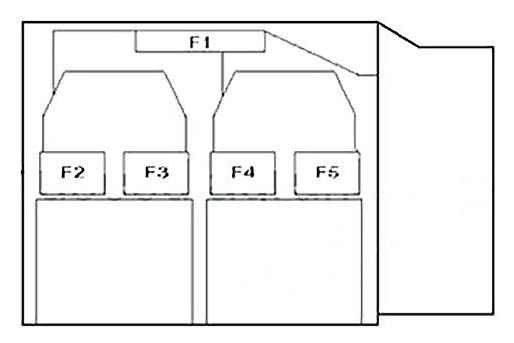

Esquema

Descodificación

  1. 350A – Caja de fusibles/relés, compartimento del motor con 2 fusibles F2-F8, caja de fusibles/relés, compartimento del motor con 3 fusibles F2/F3
  2. 70A – Caja de fusibles/relés, panel de 1 fusible F16-F18, caja de fusibles/relés, compartimento del motor 2 fusibles F1
  3. 60A – Dirección asistida eléctrica
  4. 70A – Caja de fusibles/relés, panel 1 – Fusibles F1-F6/F20, relé 1
  5. 60A – Módulo de control multifuncional

Bloques en la cabina

Caja de fusibles

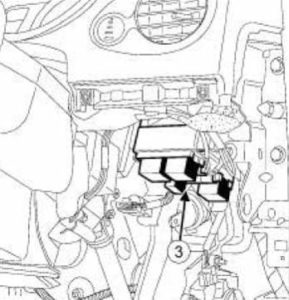

La caja de fusibles principal está ubicada en la parte inferior del tablero, detrás de la cubierta protectora.

Foto

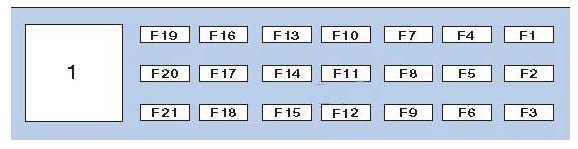

Esquema

Descripción

1Relé del circuito de encendido principal
F1(30A) Señales de giro
F2(15A) Unidad de control electrónico de aire acondicionado, accesorios, cuadro de instrumentos
F3(7.5A) Unidad de control del espejo retrovisor, luces interiores, luces del espejo de cortesía
F4(15A) Conector de diagnóstico (DLC), señales de audio
F5(10A) Lámpara de guantera, lámpara de maletero
F6(25A) Cierre centralizado, motor del elevalunas eléctrico, lado del conductor
F7(25A) Interruptor de encendido/apagado del elevalunas eléctrico de la puerta del conductor
F8(10A) Centralita electrónica ABS
F9(15A) Encendedor de cigarrillos
F10(20A) Unidad de control del motor del ventilador del aire acondicionado/calefacción (control manual de temperatura)
F11(20A) Unidad de control del motor del ventilador del aire acondicionado/calefacción (control automático de temperatura)
F12(15A) Módulo de control electrónico de A/C, panel de control de A/C/calefacción, bocina de alarma antirrobo, sistema de audio, caja de fusibles/relés, panel de instrumentos de 2 relés 6/7, asientos calefactables, unidad de control multifunción, bomba del lavaparabrisas trasero, unidad de control eléctrico del volante, unidad de control del teléfono, motor del limpiaparabrisas
F13(10A) Interruptor de luz de freno (sensor de posición del pedal de freno), caja de fusibles/relés, panel de instrumentos 2 – Relé 3
F14(5A) Sensor de luz solar, unidad de control de espejos exteriores eléctricos, luces interiores, sensor de lluvia, luces de espejos de cortesía, limpiaparabrisas
F15(20A) Motor del limpiaparabrisas trasero
F 16(15A) Unidad de control electrónico del inmovilizador
F17(30A) Cierre centralizado
F18(15A) Centralita multifunción
F19(5A) Ventilador del sensor de temperatura interior
F20(25A) Motor de la ventana de la puerta del pasajero
F21Diodo de accionamiento eléctrico de la luneta trasera

El fusible número 9 es responsable del encendedor.

Caja de fusibles y relés

Hay otro bloque con fusibles y relés ubicados por separado.

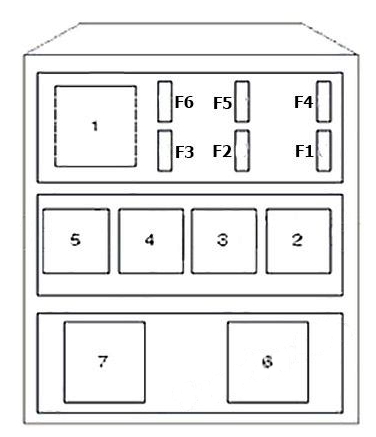

Esquema

Designación

1Relé elevalunas eléctrico conductor
2
3Relé de luz de freno
4
5
6Relé del elevalunas eléctrico trasero 1
7Relé del elevalunas eléctrico – Trasero 2
F1
F2Asientos calefactables 20A
F3Techo corredizo 15A
F425A elevalunas eléctricos traseros
F5
F6

¿Encontró un error o tiene algo que agregar? Estaremos encantados de escuchar sus comentarios.
