La primera generación del Renault Laguna se fabricó en 1994, 1995, 1996, 1997, 1998, 1999, 2000 y 2001 con carrocerías sedán, hatchback y familiar. Opciones de motorización: gasolina y diésel. Mostraremos la ubicación de las cajas de fusibles del Renault Laguna 1ª generación, describiremos sus circuitos y finalidad.
Caja de fusibles del capó Renault Laguna 1

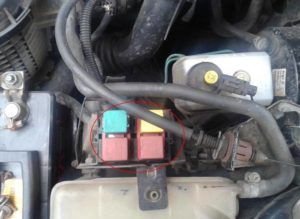

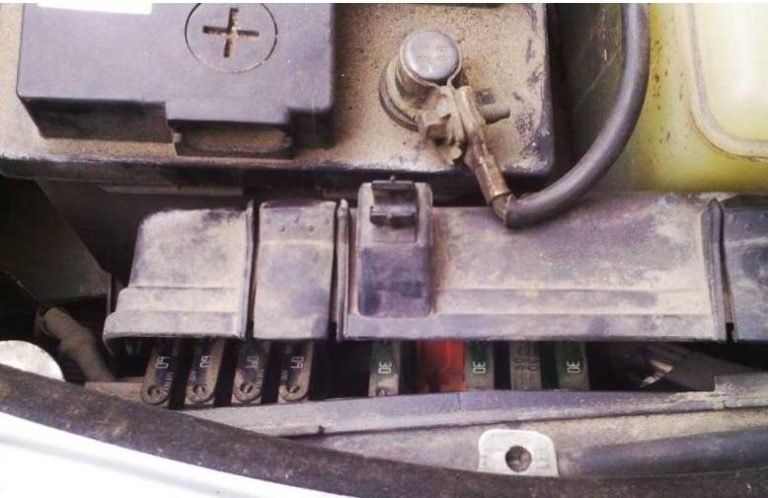

Los fusibles se encuentran al lado de la batería, en el lado izquierdo.

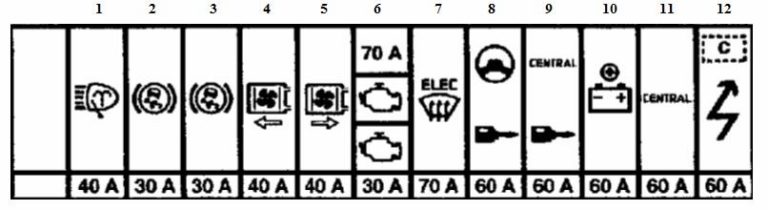

Esquema
Invertido, respecto a la fotografía.
Descripción
- 40A – Motor lavafaros
- 30A-ABS
- 30А – ABS
- 40A – Ventilador de refrigeración del motor izquierdo
- 40A – Ventilador de refrigeración del motor eléctrico, derecho
- 30A – Sistema de inyección o precalentamiento de un motor diesel (70 A)
- 70A – Relé para encender el calentador eléctrico del parabrisas
- 60A – “+” al interruptor de encendido con sistema antirrobo
- 60A – Relé después del interruptor de encendido
- 60A – Batería “+”, interior
- 60A – Consola central
- 60A – Apagado de consumidores de electricidad
Los elementos del relé se encuentran por separado.
Caja de fusibles interior Renault Laguna 1

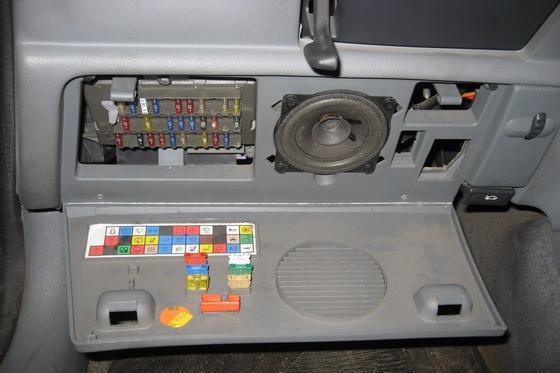

Este bloque está ubicado en la parte inferior izquierda del tablero.
En la parte posterior de la cubierta habrá una descripción actual del circuito y fusibles de repuesto.
Esquema

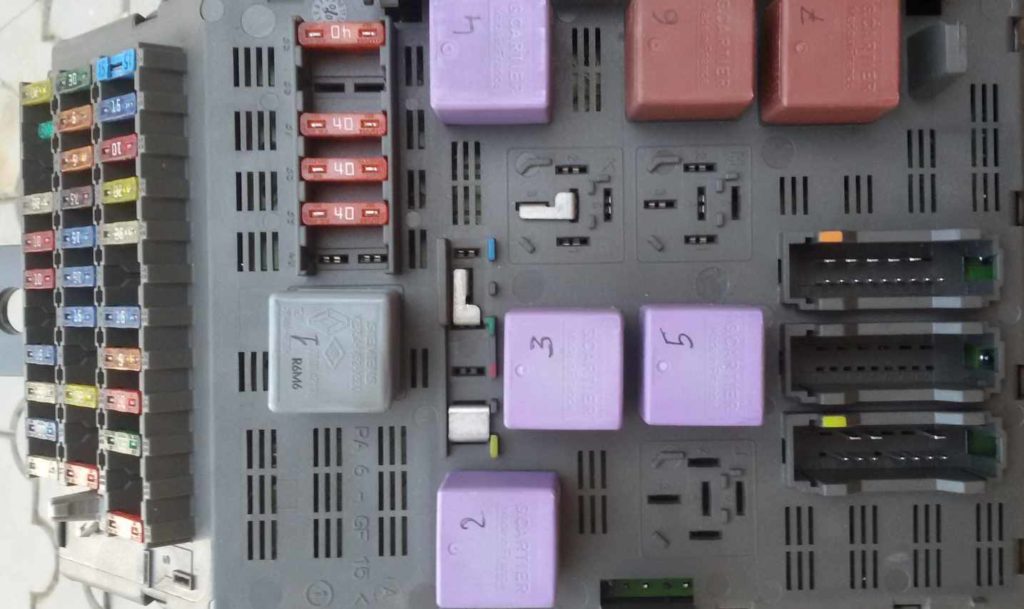

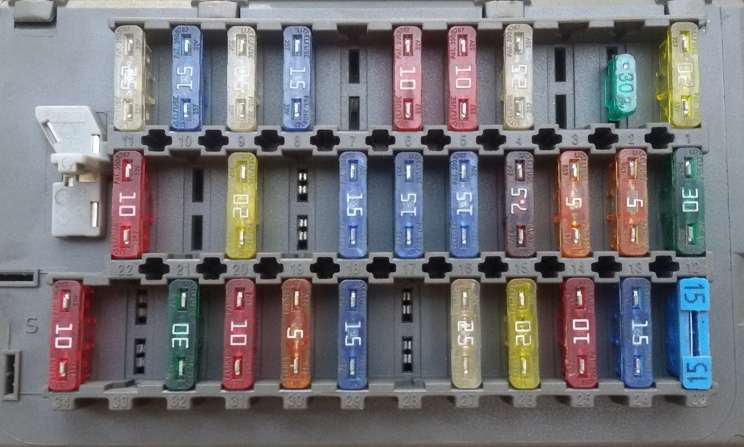

Foto completa del bloque.

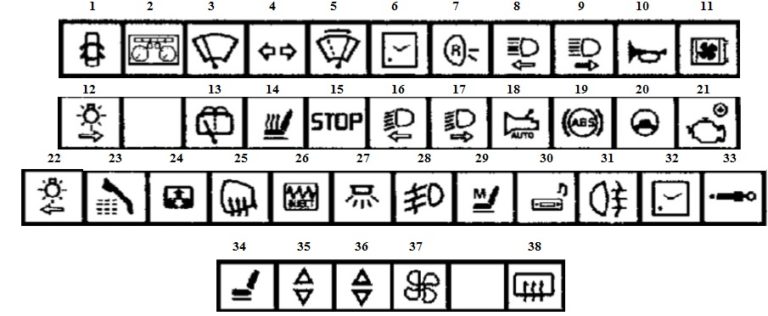

Foto – diagrama
Designación
| 1 | Cerradura central 25A |
| 2 | 15A Cuadro de instrumentos / airbag / pretensores de cinturones de seguridad / decodificador / alarma de seguridad / memoria de posición del asiento del conductor |
| 3 | Motores eléctricos de 25A para limpiaparabrisas y lavaparabrisas. |
| 4 | 15A Intermitentes de dirección/luces de advertencia de peligro |
| 5 | 25A Frenado electromagnético inverso del motor del limpiaparabrisas |
| 6 | 10A Reloj/dispositivos de almacenamiento de unidades electrónicas y radio/espejos retrovisores eléctricos/sirena de alarma |
| 7 | 10A Luces de marcha atrás (para modelos con transmisión automática) |
| 8 | 15A Luz de carretera izquierda |
| 9 | 15A Luz de carretera derecha |
| 10 | Bocina 25A |
| 11 | Ventilador de refrigeración del motor eléctrico 20A |
| 12 | 10A Luz lateral derecha / zumbador que indica que las luces no están apagadas / iluminación del cuadro de instrumentos / control de brillo de la iluminación del cuadro de instrumentos / relé de conmutación día-noche / unidad de seguimiento del estado de las lámparas |
| 13 | 20A Motor del limpiaparabrisas trasero/desempañador de la ventana trasera/desempañador del parabrisas/luces de marcha atrás/zumbador/luces apagadas/controles de calefacción |
| 14 | Calefactores de asiento 20A |
| 15 | 15A Luces de freno/control de crucero/disyuntor de relés para intermitentes y luces de emergencia/unidad de control de luces |
| 16 | 15A Luz de cruce faro izquierdo / control remoto nivel faro |
| 17 | 15A Luz de cruce faro derecho |
| 18 | 5A transmisión automática |
| 19 | ABS 5A |
| 20 | Dirección asistida adaptativa 5A |
| 21 | 30A “+” después del interruptor de encendido |
| 22 | 10A Luz de estacionamiento trasera izquierda / iluminación / unidad de control de lámpara |
| 23 | 5A teléfono móvil |
| 24 | Motor de techo corredizo 30A |
| 25 | 10A Espejos laterales con calefacción eléctrica |
| 26 | Sistema de inyección 2A |
| 27 | 15A Luces interiores y de maletero/interruptor del sistema de seguridad infantil/alarma antirrobo |
| 28 | Luces antiniebla 25A |
| 29 | 25A Memoria de posición del asiento del conductor |
| 30 | Fusible 20A mandos radio/calefacción/encendedor Renault Laguna 1. |
| 31 | 10A Luz antiniebla trasera |
| 32 | 10A Reloj y luces indicadoras/alarma antirrobo/memoria de posición del asiento del conductor |
| 33 | 15A Amortiguadores de rigidez variable |
| 34 | Asiento del pasajero eléctrico 40A |
| 35 | Ventana eléctrica de la puerta del pasajero 40A |
| 36 | Puerta del conductor con elevalunas eléctrico de 40 A. |
| 37 | Sistema de aire acondicionado 50A |
| 38 | 40A Desempañador de luneta trasera |
