El modelo Renault Trafic incluye una serie de furgonetas de carga y monovolúmenes utilitarios. El primer coche se fabricó en 1981 y todavía se produce en la actualidad. También conocido como Nissan Primastar, Opel Vivaro . Presentamos información sobre relés y cajas de fusibles Renault Traffic de segunda generación fabricados en 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 y 2014.
La cantidad de bloques y sus opciones de diseño pueden diferir de este material y dependen del país de entrega, año de fabricación y configuración.
Contents

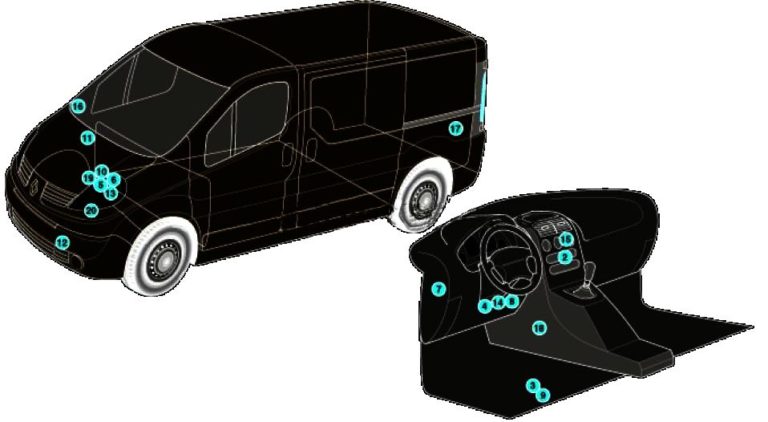

Ubicacion caja de fusibles Renault Trafic 2
Esquema
Descripción
| 1 | Centralita electrónica ABS – subterránea |
| 2 | Unidad de control de aire acondicionado/calefacción |
| 3 | batería acumulador |
| 4 | Conector de diagnóstico (DLC) |
| 5 | Módulo de control electrónico del motor (ECM) |
| 6 | Caja de fusibles/relés, compartimento del motor |
| 7 | Caja de fusibles/relés, panel de instrumentos 1 |
| 8 | Caja de fusibles/relés, panel de instrumentos 2 |
| 9 | Caja de fusibles/relés, debajo del piso |
| 10 | La luz de la bujía es incandescente |
| 11 | Resistencia del motor del ventilador del calentador – en el bloque del calentador |
| 12 | señal de sonido |
| 13 | Interruptor de corte de combustible inercial |
| 14 | Unidad de control multifuncional – funciones: Sistema antirrobo, cierre centralizado, luces de emergencia, desempañador de la luneta trasera, inmovilizador, intermitentes, luces interiores, lava/limpiaparabrisas |
| 15 | Unidad de control del sistema de navegación |
| 16 | Sensor de temperatura ambiente – en el retrovisor exterior derecho |
| 17 | Unidad de control del sistema de aparcamiento |
| 18 | Unidad de control electrónico SRS |
| 19 | Módulo de control de transmisión electrónica (TCM) – Transmisión ASM |
| 20 | Sensor de velocidad del vehículo – en la caja de cambios (algunos modelos) |
Caja de fusibles interior Renault Trafic 2

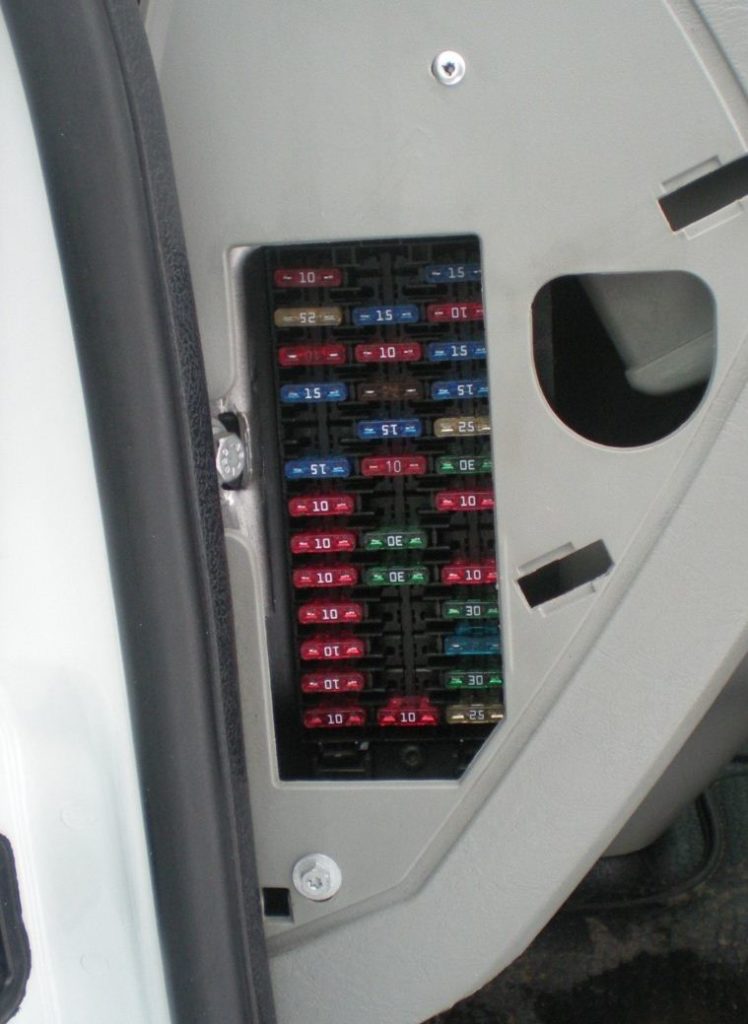

La caja de fusibles principal está ubicada en la parte posterior del panel de instrumentos.

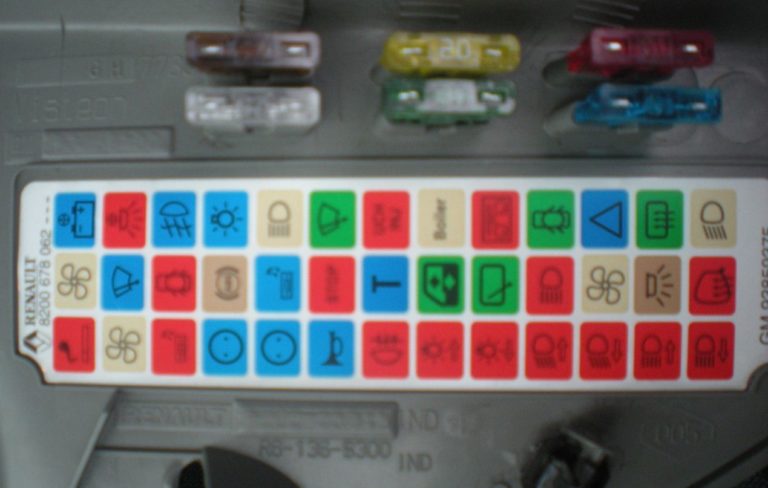

En la parte posterior de la cubierta protectora habrá un diagrama actual que muestra la ubicación de los elementos.

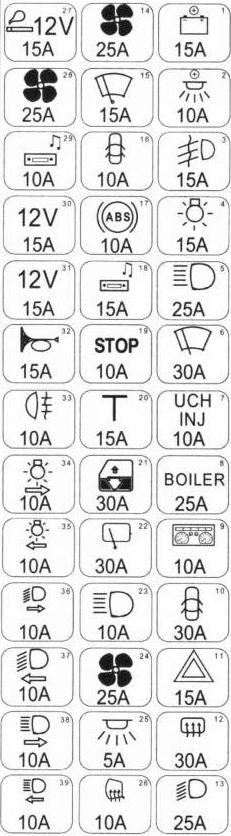

Esquema
Descripción
| 1 | Sistema de audio 15A, relé mundial, señalización, display, navegación ECU, tacógrafo |
| 2 | 10A Iluminación interior |
| 3 | Relé de luz antiniebla 15A |
| 4 | Señal 15A, Interruptores: iluminación exterior, intermitentes, luz antiniebla |
| 5 | Señal 25A, Interruptores: iluminación exterior, intermitentes, luz antiniebla |
| 6 | 30A Limpiaparabrisas y lavaparabrisas |
| 7 | 10A ECU de transmisión manual, ECU de inyección, relé de arranque y bomba de combustible |
| 8 | Calefactor interior 25A |
| 9 | 10A Cierre centralizado, Conector de diagnóstico, Panel de instrumentos, sensor de ángulo del volante |
| 10 | Cierre centralizado 30A |
| 11 | Indicador de dirección 15A |
| 12 | Relé 30A para luneta trasera y retrovisores exteriores calefactables |
| 13 | Señal 25A, Interruptores: iluminación exterior, intermitentes y antiniebla. |
| 14 | 25A Relé bomba agua calefacción adicional, Bloque distribuidor aire adicional |
| 15 | 15A Luces de marcha traseras – interruptor, relé de calefacción de combustible, luz de marcha atrás, limpiaparabrisas |
| 16 | 10A Cierre centralizado, Calefacción de luneta trasera, Iluminación de la guantera, Panel de instrumentos, control de clima, control del alcance de los faros |
| 17 | Sensor de velocidad del vehículo 10A, sensor de ángulo de dirección, ECU de ABS, ECU de ESP |
| 18 | 15A Panel de control de calefacción, limpiaparabrisas y lavaparabrisas, sistema de audio, relé de faros, luces de cruce, limpiaparabrisas trasero, pantalla |
| 19 | 10A Interruptor de luz de freno, conector de diagnóstico, ECU de control de estacionamiento y airbag, sensor de lluvia y luz, interruptor ESP |
| 20 | 15A Calefacción interior, Relé de calefacción adicional, Asientos de conductor y pasajero con calefacción – interruptores |
| 21 | elevalunas electricos 30A |
| 22 | 30A Limpialuneta trasera: motor y relé |
| 23 | Faros de luz alta 10A |
| 24 | 25A Panel de control de climatización del pasajero, sistema de calefacción auxiliar – relé de bomba de agua |
| 25 | Relé 5A para descarga del circuito de alimentación de batería “+” con retardo a la lámpara interior |
| 26 | Espejos exteriores calefactables 10A |
| 27 | 15A Encendedor – 1.ª fila de asientos, Equipo adicional – 1.ª fila de asientos |
| 28 | 25A Calefactor y ventilador de aire acondicionado, Sistema de aire acondicionado – panel de control |
| 29 | Pantalla 10A, Luces de circulación diurna – relé principal, Sistema de audio, ECU de navegación |
| 30 | 15A Toma adicional de 12V – 1.ª fila de asientos |
| 31 | 15A Toma adicional de 12V – 2.ª fila de asientos |
| 32 | Bocina 15A |
| 33 | Luces antiniebla 10A |
| 34 | 10A Luces de posición – lado de estribor |
| 35 | 10A Luces de posición – lado izquierdo, iluminación de instrumentos |
| 36 | 10A Luz de cruce – faro derecho |
| 37 | 10A Luz de cruce – faro izquierdo |
| 38 | 10A Luz alta – faro derecho |
| 39 | 10A Luz de carretera faro izquierdo |
El fusible número 27 de 15 A es el responsable del encendedor.
Puede haber bloques adicionales con relés en el panel de instrumentos.
- Relé de desempañador de luneta trasera
- Relé del limpia/lavaparabrisas trasero
- Relé del limpiaparabrisas trasero
- Relé del circuito de encendido principal
- Relé de parabrisas calefactado
- Relé de luz antiniebla
Caja de fusibles del capó Renault Trafic 2
Unidad principal

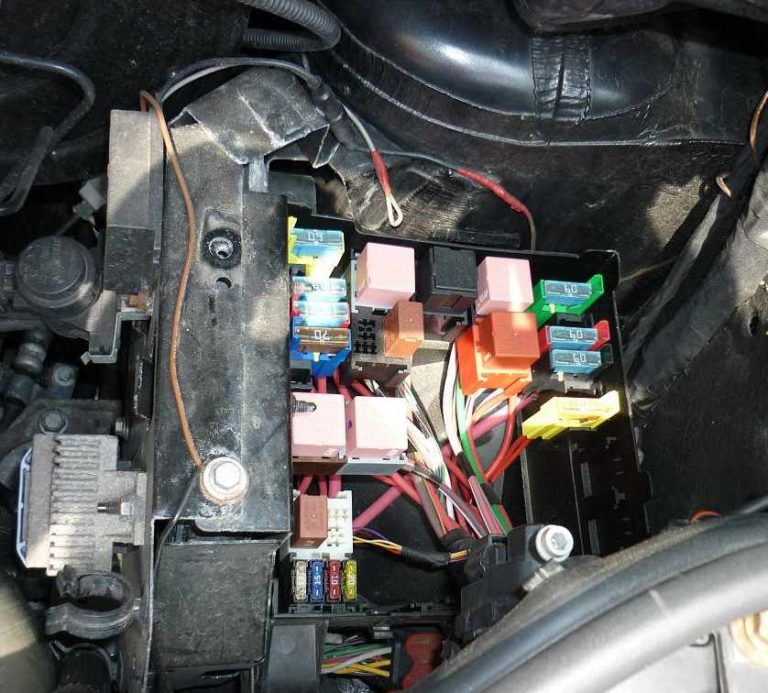

En el compartimento del motor, el bloque se encuentra en el lado izquierdo, debajo de la cubierta protectora.
Foto

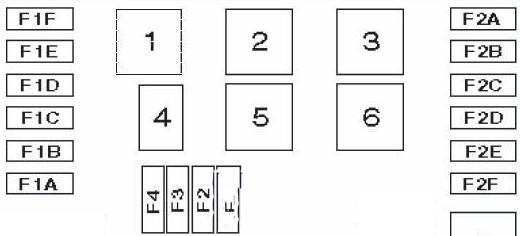

Esquema
Objetivo
| Unidad de protección del circuito de potencia (777) | |
| 1A | Reservar |
| 1B | Bloque de montaje de fusible interior de 70 A, bloque de precalentador |
| 1C | Relé 60A para calentadores de inmersión 1 y 4 |
| 1D | Relé 60A para calentadores de inmersión 2 y 3 |
| 1E | Reservar |
| 1F | Ventilador de refrigeración 60A – relé |
| Unidad de protección del circuito del motor (1834) | |
| 1 | Computadora de inyección 25A |
| 2 | Circuito de alimentación del sistema del motor 15A |
| 3 | Embrague electromagnético del compresor de aire acondicionado 10A |
| 4 | Relé de calefacción de combustible 20A |
| Unidad de protección del circuito de potencia (1841) | |
| 2A | Caja de fusibles 60A en el habitáculo, Relé de consumo 1 |
| 2B | Reservar |
| 2C | 60A Relés 1 y 2 “+” después del interruptor de encendido, Relé para calefacción interior adicional |
| 2D | Caja de fusibles interior de 60 A, alarma de seguridad. |
| 2E | Reservar |
| 2F | Calefactor eléctrico 40A y ventilador de aire acondicionado. |
Caja de fusibles Renault Trafic 2

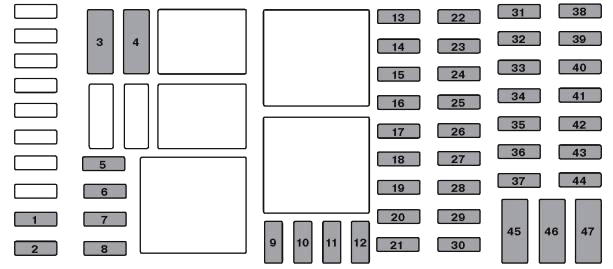

Diagrama de bloques debajo del capó.
Descripción
- Batería (con sistema de llave electrónica)
- Protección contra sobretensiones de la batería (con sistema de llave electrónica)
- Sistema de ventilación y calefacción.
- Adaptación
- Adaptación
- Sistema de ventilación y calefacción.
- Calefacción y ventilación adicionales, aire acondicionado.
- Sistema adicional de calefacción y ventilación.
- Retrovisores exteriores regulables eléctricamente
- Espejos exteriores calefactables
- Radio, multimedia, retrovisores exteriores, conector de diagnóstico.
- Multimedia, enganche de remolque
- Iluminación interior, protección de la batería contra descarga.
- Sistema de inyección de combustible, sistemas de control de presión de neumáticos, sistemas de llave electrónica
- Luces de advertencia de peligro, intermitentes
- cierre centralizado
- Lámpara de luz de carretera del faro izquierdo, lámpara de luz de cruce del faro derecho, luces traseras, lámpara de circulación diurna del faro izquierdo.
- Luces antiniebla delanteras, luces antiniebla traseras, luz de matrícula
- Alarma sonora, bocina, iluminación y purificadores.
- Panel
- Interruptor de luz
- Limpiaparabrisas trasero, bomba de lavado de parabrisas, bocina
- Batería principal ARS
- Luces de reversa
- Interruptor de la luz de freno
- Inyección de combustible, motor de arranque
- Airbags, bloqueo de la columna de dirección
- Servomotor de cristal de puerta delantera, lado del pasajero
- Dirección asistida
- Luces de freno
- Protección contra sobretensiones de la batería (con sistema de llave electrónica)
- Pantalla de servicio
- Encendedor de cigarrillos, potencia de salida
- Luz de carretera del faro derecho, luz de cruce del faro izquierdo, luces de posición laterales, luz de circulación diurna derecha
- Luces de freno, ABS, inmovilizador
- Iluminación interior, aire acondicionado.
- Comenzando con el sistema de llave electrónica
- Limpiaparabrisas trasero
- Zumbador de advertencia
- Toma de corriente en el maletero
- Servo de la ventana de la puerta delantera del lado del conductor
- Salida de potencia trasera
- Arranque, unidad de control electrónico para sistemas de vehículos.
- Asientos con calefacción
- Calentador, aire acondicionado
- Limpiaparabrisas
- Tacógrafo.
El fusible número 33 es responsable del encendedor.
